在億佰特介紹了西門子PLC如何通過函數塊連接MQTT服務器和發布消息，本文為大家介紹如何通過函數與函數塊實現MQTT云消息的訂閱，直接切入重點。
一、飛燕物聯網平臺配置
這里的配置和上一篇發布的配置基本相同，唯一的不同在于將數據的讀寫屬性修改為支持讀寫，其余部分根據實際情況配置不同參數，這里我已控制關照為例說明，如下圖所示：
二、服務器下發數據格式分析
先從阿里云官方資料中獲取Alink JSON通訊協議的格式，選擇“消息通訊”選項下的“設備屬性、事件、服務”；

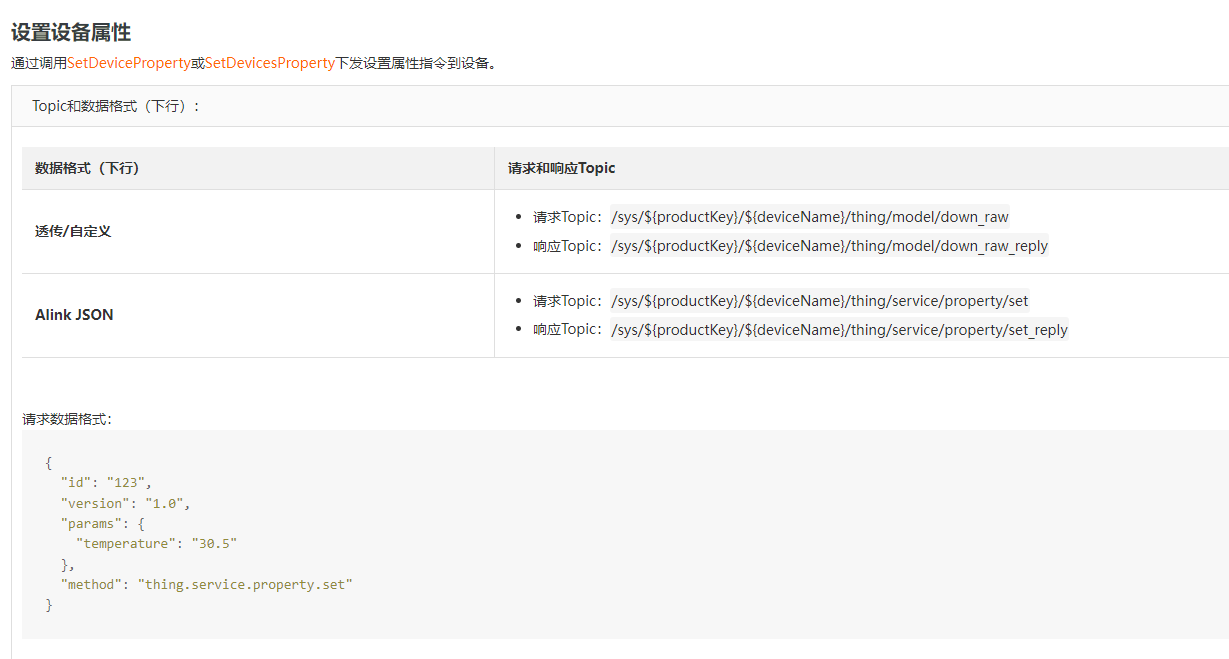

找到“設置設備屬性”展開“Topic和數據格式”的介紹；
下發數據格式如下：{"id":"123","version":"1.0","params":{"temperature":30.5},"method":"thing.service.property.set"}
對于PLC來說首先需要找到關鍵詞“"temperature":”是否存在，若存在再將其后的數據字符串提取出來，再將該字符串轉換為數據用于修改PLC變量實現控制功能；

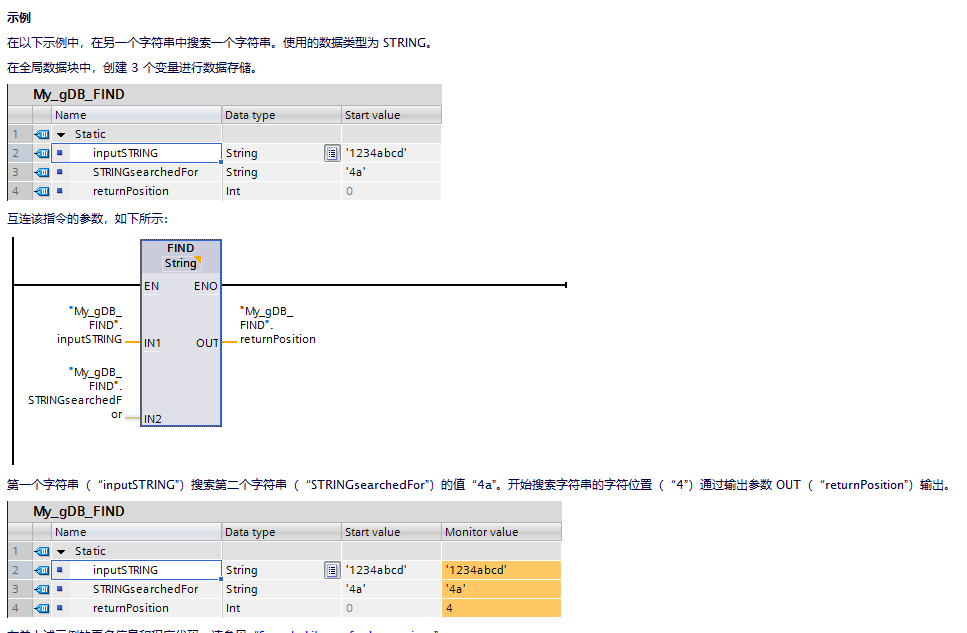

這里查找關鍵詞就會用到上傳提到的“FIND” 在字符串中查找字符的功能塊，先看官方提供的使用例程，這個功能塊會將第一次找到的字符位置輸出，否則輸出為零。
這里我們主要使用輸出的位置信息結合“LEN”（計算判斷字符串長度）和“SUB”（判斷字符串長度-1個字符長度）功能塊（用于計算相對偏移）來定位數據點位置，在使用“DELFTE”功能塊刪除多余的無效字符，方便后續提取有效數據；

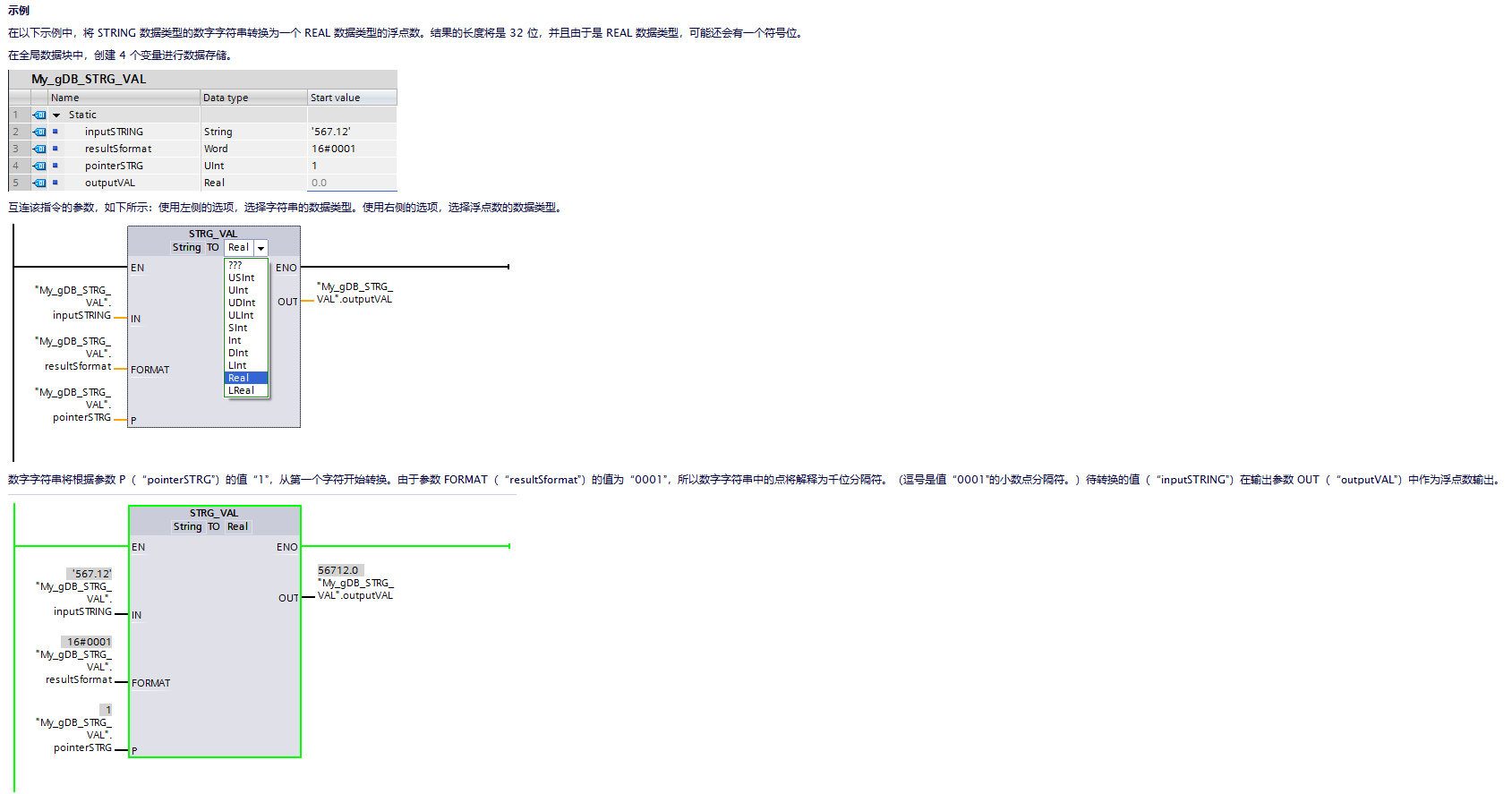

注意這里傳入的需要刪除的字符串數量并非“FIND”功能塊輸出的位置值，而是該位置值加上相對偏移，這樣我們就得到了一個從有效數據開始的字符串，接下來可以利用“STRG_VAL”功能塊遇到不可轉換字符停止轉換的特性轉換為數值（JSON中數據的結束一般有‘,’與‘}’來結束該數據，字符型數據除外），還是以官方的例程說明：

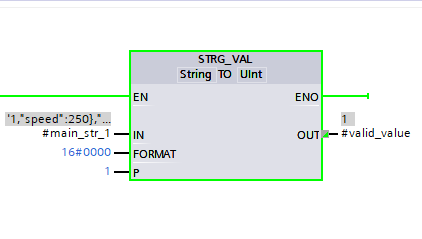

剛才在飛燕平臺配置的數據類型都是整數，因此需要修改為下圖實列，若為浮點數還需要單獨配置，方法和整形一致僅轉換類型需要調整。
經過上述步驟就可以將數值型變量的值提取出來，不過上述方法不支持提取字符數據，需要提取字符型數據的可以參照該方法實現，字符型數據就需要判斷數據的長度在通過”MID”功能塊提取，字符串的結束字符為‘"’，通過“FIND”功能塊便能或者字符長度。
