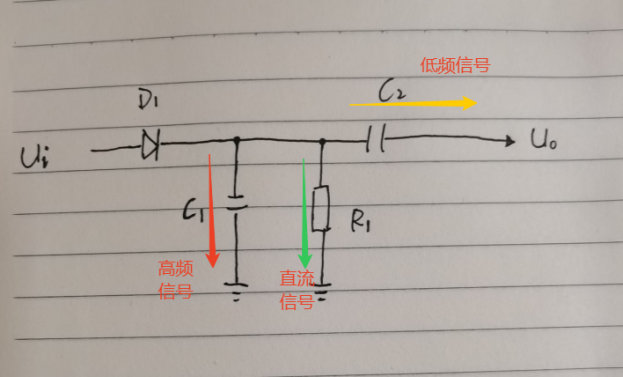

檢波（也稱解調）是利用二極管單向?qū)щ娦詫⒏哳l或中頻無線電信號中的低頻信號或音頻信號取出來。檢波電路主要由檢波二極管D1，高頻濾波電容C1，負載電阻R1和耦合電容C2構成。調幅波信號通過二極管后被半波整流，正半周信號通過，為了得到平滑的直流信號，負載電阻后面通常會加上一個濾波電容，濾除高頻成分，保留低頻的信號。
使用二極管和電容可以組成倍壓電路，將輸入的交流電壓轉換為輸出的直流電壓，其電壓值是輸入電壓的倍數。最常見的是二倍壓電路。

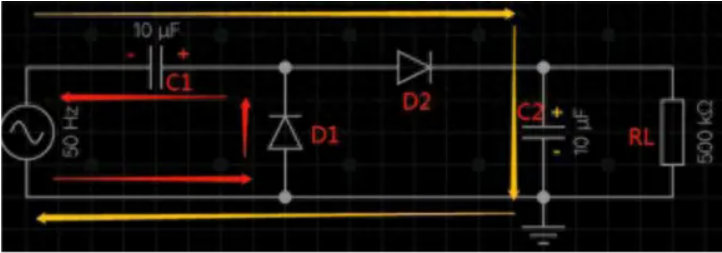

二倍壓電路由兩個二極管和兩個電容組成。在輸入電壓的正半周，二極管D1導通，電容C1充電至輸入電壓峰值。在輸入電壓的負半周，二極管D2導通，電容C2通過D2充電，電容C1和C2串聯，總電壓為兩倍的輸入電壓峰值。最終在負載電阻上得到的電壓是輸入電壓峰值的兩倍。通過增加二極管和電容，可以擴展到三倍壓、四倍壓等。
