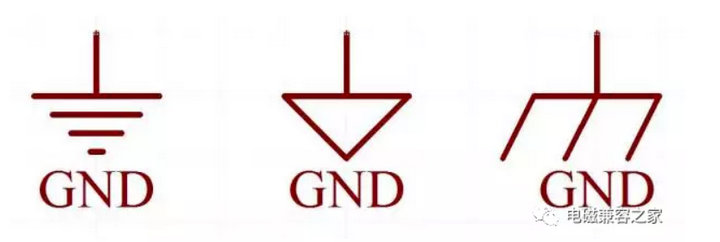

GND可以說是公共端，也可以說是地。GND可以作為電壓參考點或提供電流回路等。
在電路設計中，GND地線可以分為多種類型：
模擬地線（AGND）：由于模擬信號是微弱信號，容易受到其他電路的大電流影響，因此需要單獨的模擬地線來減少干擾。
數字地線（DGND）：數字信號在電壓跳變過程中會產生電磁干擾，使用單獨的數字地線來隔離這些干擾。
功率地線（PGND）：大功率電路中的大電流容易造成地偏移現象，使用單獨的功率地線來減少這種影響。
電源地線（GND）：所有電路的0V參考點，通常是直流地線。模擬地線、數字地線和功率地線最終都會匯集到電源地線。
交流地線（CGND）：作為交流電路部分的0V參考點。
大地地線（EGND）：大地地線主要起保護作用，與電路功能無關。
