通信接口：UART
工作頻率：470~510MHz
發射功率：30dBm
通信距離：10km

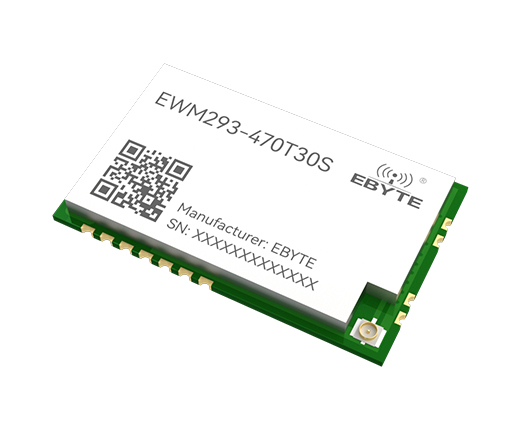

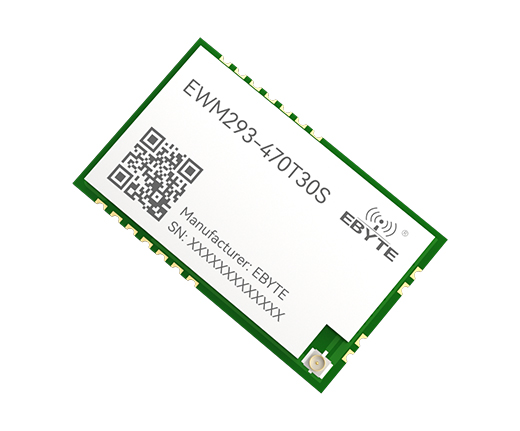

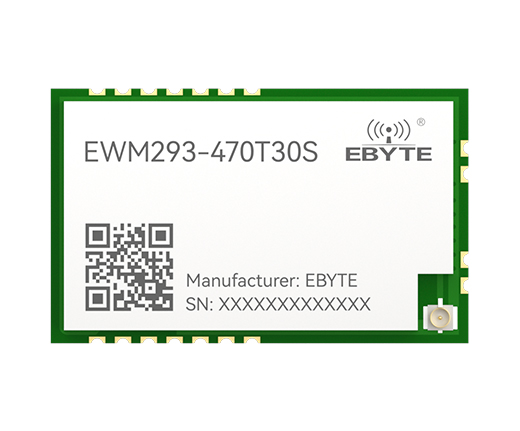

產品簡介：EWM293-470T30S是成都億佰特推出的全新的國產遠距離Sub-1G無線數傳模組。具有速率高、傳輸遠和成本低的特點。工作在470MHz-510MHz頻段，發射功率典型值30dBm，收發一體，用戶可以根據實際需要通過AT指令配置模組的發射功率、工作信道、串口速率等多種參數。該LPWAN傳輸模塊提供基于UART的通用AT指令、以及靈活的參數配置能力。用戶可根據應用需求，完成模組發射功率、工作頻率、速率、工作模式等多種參數的配置，快速實現數據的無線收發。

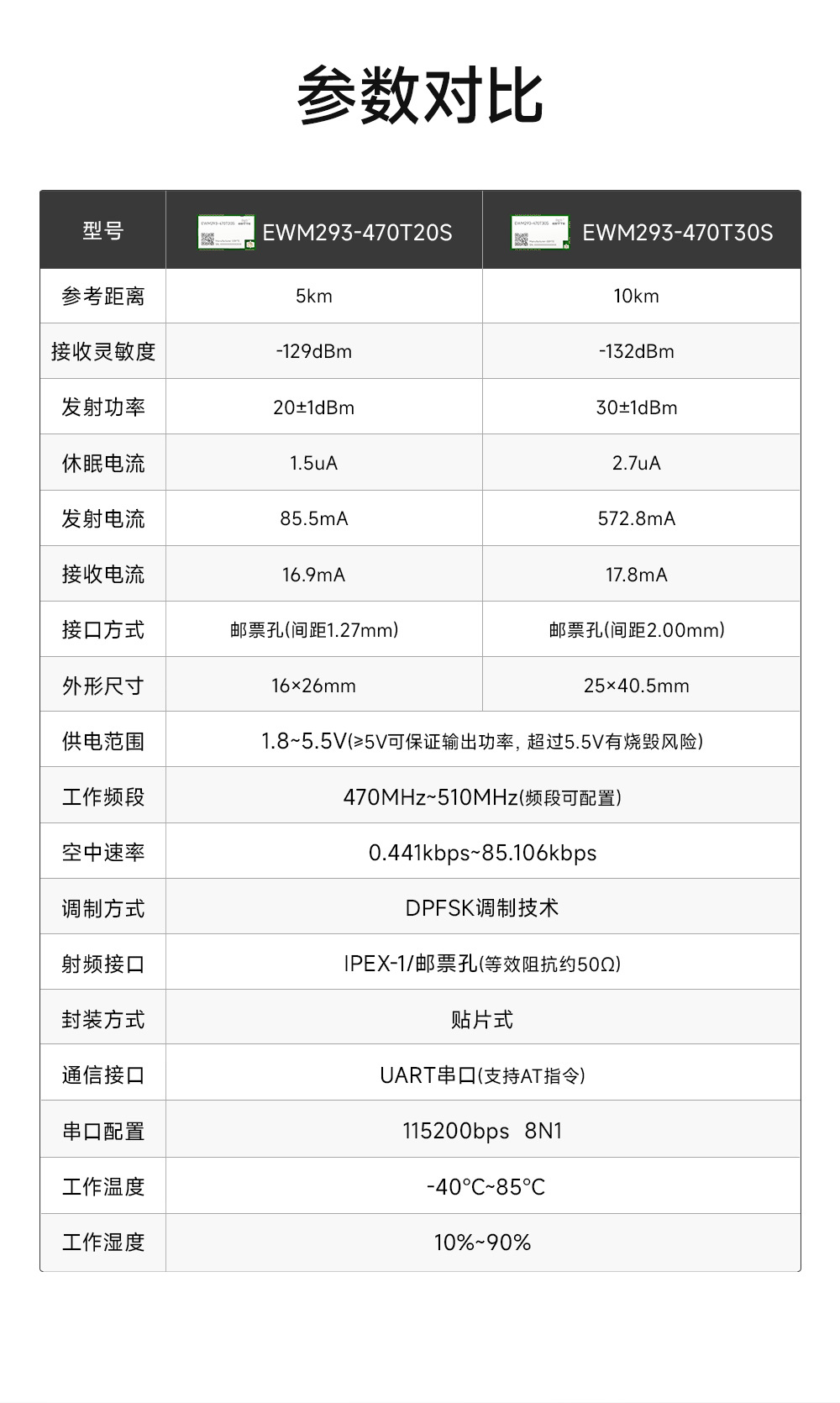

| 參數名稱 | 參數值 | 備注 |
| 工作頻段 | 470MHz～510MHz | 頻段可配置 |
| 空中速率 | 0.441kbps ~ 85.106kbps | - |
| 接收靈敏度 | -132dBm | @1.8kbps |
| 調制方式 | DPFSK | 調制技術 |
| 發射功率 | 30dBm±1dBm | @3.3V |
| 射頻接口 | 郵票孔(間距2.00mm) | 等效阻抗約50Ω |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 郵票孔(間距1.27mm) | - |
| 通信接口 | UART串口 | 支持AT指令 |
| 串口配置 | 115200bps 8N1 | |
| 外形尺寸 | 25 * 40.5 mm | |
| 產品凈重 | - |
| 參數名稱 | 最小值 | 典型值 | 最大值 | 備注 |
| 工作電壓（V） | 1.8 | 5 | 5.5 | ≥典型值可保證輸出功率，超過5.5V有燒毀風險 |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 |
| 工作濕度（%） | 10 | - | 90 | - |
| 休眠電流（uA） | - | 2.7 | - | |
| 發射電流（mA） | - | 572.8 | - | 以最大發射功率發射的瞬時功耗 |
| 接收電流（mA） | - | 17.8 | - |

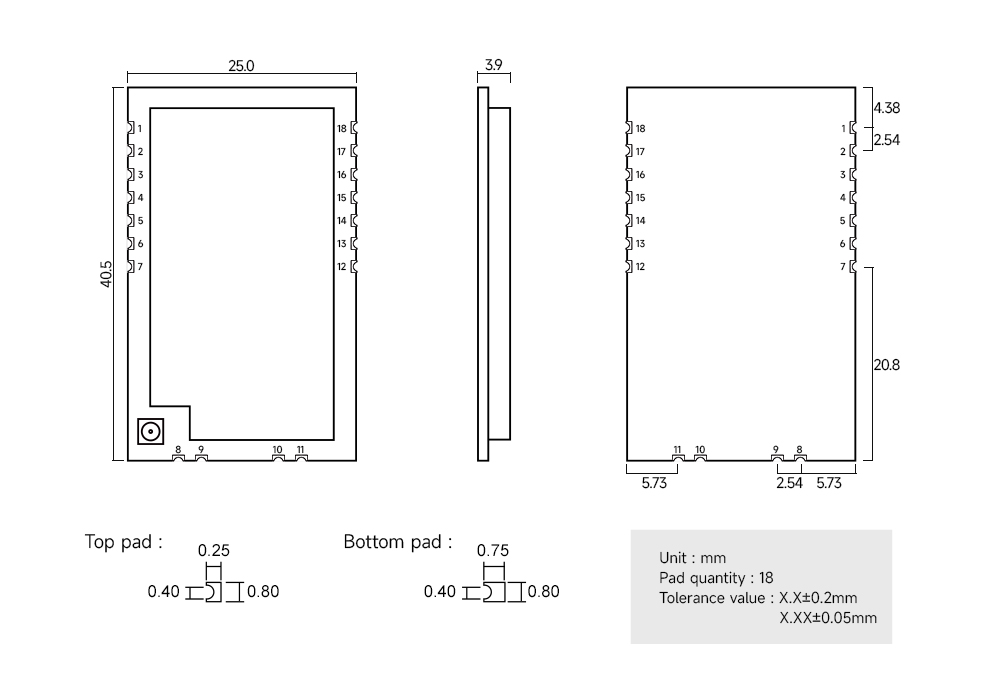

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 輸入 | 模塊地線 |
| 2 | VCC | 輸入 | 模塊電源正參考，推薦電壓范圍：1.8～5.5V DC |
| 3 | NC | - | 空腳(未開放使用，用戶無需關心) |
| 4 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 5 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 6 | GPIO7 | 默認配置為 update 管腳，燒錄固件時此引腳需要拉高；硬件流控時配置為 UART_CTS | |
| 7 | GPIO6 | 普通 GPIO，默認配置為 UART_RTS | |
| 8 | ANT | 輸出 | 天線接口（高頻信號輸出，50 歐姆特性阻抗） |
| 9 | GND | - | 固定地 |
| 10 | GND | - | 固定地 |
| 11 | GND | - | 固定地 |
| 12 | TXEN | 輸出 | 默認配置為射頻開關使能腳（TX_EN） |
| 13 | RXEN | 輸出 | 默認配置為射頻開關使能腳（RX_EN） |
| 14 | GPIO0 | 輸入輸出 | 普通 GPIO |
| 15 | NC | - | 3.3V(內部電源3.3V，禁止供電) |
| 16 | RST | 輸入 | 模組復位腳 |
| 17 | GND | 輸入 | 固定地 |
| 18 | NC | - | 空腳(未開放使用，用戶無需關心) |
