工作頻率：850.125MHz~930.125MHz
發射功率：30dBm
通信距離：10km
產品重量：263±5g

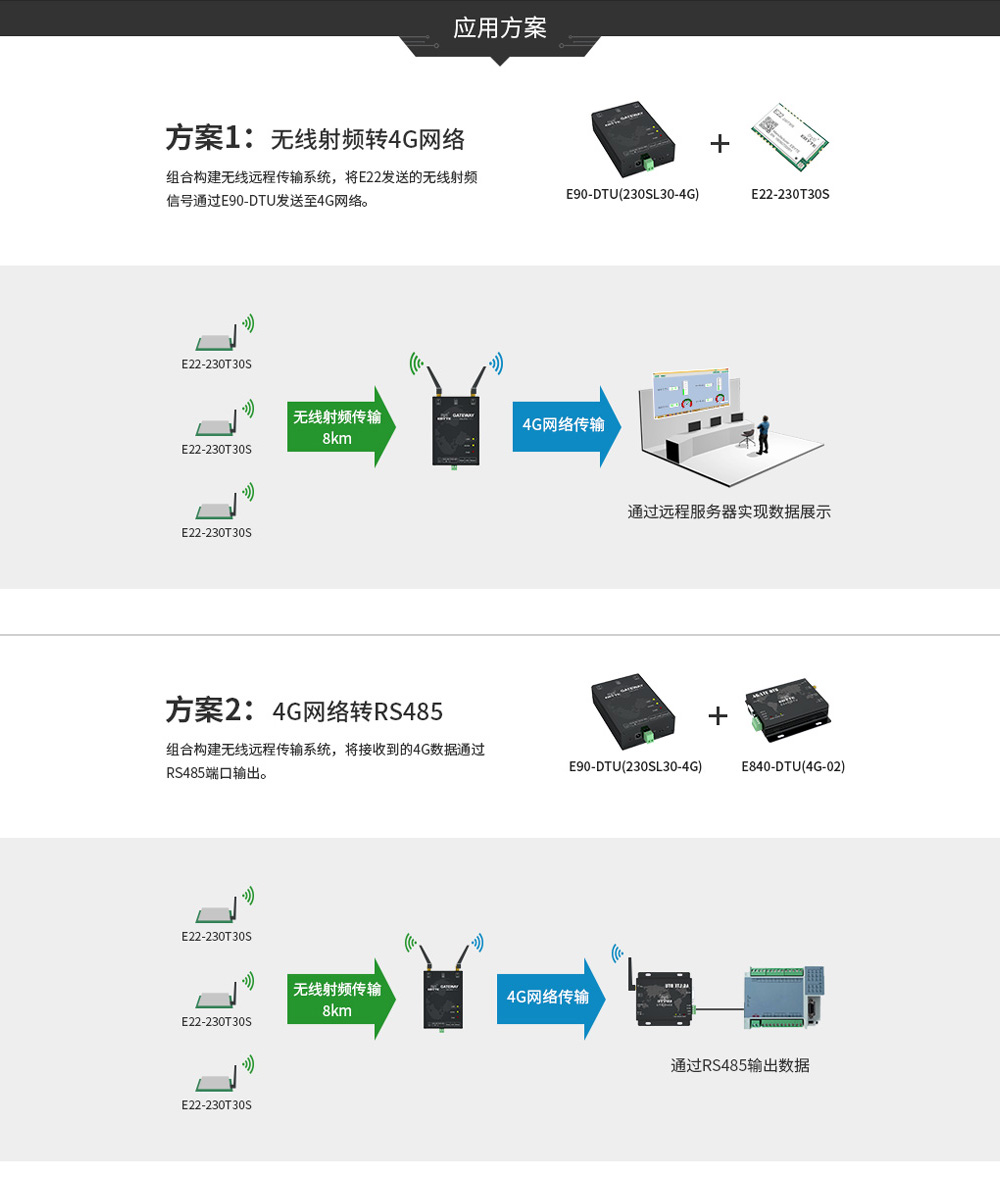

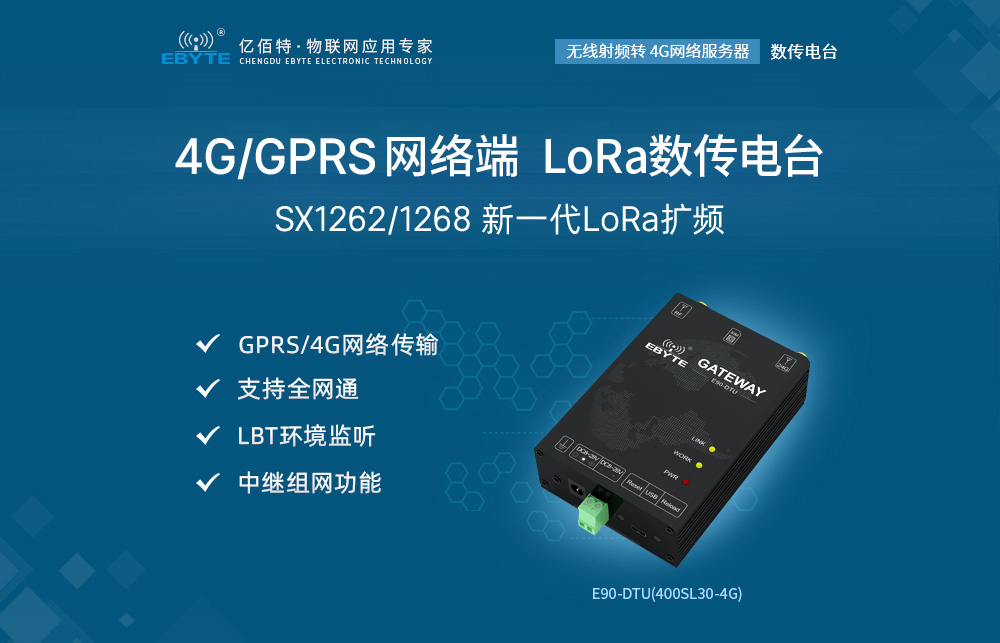

產品簡介：一款無線射頻轉4G網絡服務器的數傳電臺，實現了Sub-1G與4G網絡數據透明傳輸。Sub-1G無線射頻收發器采用基于SEMTECH公司SX1262射頻芯片，支持LoRa擴頻技術，內部搭載高性能MCU，使模塊具有多種傳輸方式，模塊內置了功率放大器（PA）與低噪聲放大器（LNA），實測通信距離可達10km。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| NET 特性參數 | 描述 |
| 支持頻段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B38/B39/B40/B41 WCDMA：B1/B8 TD-SCDMA：B34/B39 CDMA：BC0 GSM：900/1800MHz |
| LTE 特性 | 最大支持 3GPP R8 non-CA Cat 4 FDD 和 TDD |
| UMTS 特性 | 支持 3GPP R8 DC-HSDPA， HSPA+， HSDPA， HSUPA和 WCDMA |
| TD-SCDMA 特性 | 支持 CCSA Release 3 TD-SCDMA |
| CDMA2000 特性 | 支持 3GPP2 CDMA2000 1X Advanced 和 1xEV-DO Rev.A |
| GSM 特性 | R99： CSD 傳輸速率：9.6kbps， 14.4kbps |
| 網絡協議特性 | 支持TCP/UDP/PPP/FTP/HTTP/NTP/PING/QMI/NITZ/CMUX/HTTPS/SMTP/MMS/FTPS/ SMTPS/SSL/FILE協議 支持 PAP (Password Authentication Protocol) 和CHAP (ChallengeHandshake Authentication Protocol) |
| 天線接口 | SMA 接口，NET信號輸出，50歐姆特性阻抗 |
| 帶寬 | 1.4/3/5/10/15/20MHz |
| 發射功率 | Class 4 (33dBm±2dB) for GSM900 |
| 靈敏度 | FDD B1: -101.6dBm (10M) TDD B40: -101.4dBm (10M) TD-SCDMA B34: -110dBm TD-SCDMAB39: -110dBm CDMA BC0: -108dBm |
| RF 特性參數 | 參數值 |
| 空中速率 | 2.4kbps，8級可調（0.3、1.2、2.4、4.8、9.6、19.2、38.4、62.5kbps） |
| WOR角色 | 接收方（可配置為接收方/發送方） |
| WOR周期 | 2000ms，（可配置為500ms~4000ms） |
| 發射功率 | 30dBm，約1W，4級可調（30、27、24、21dBm） |
| 傳輸方式 | 透傳（可配置為透明傳輸或者定點傳輸） |
| 模塊地址 | 0~65535（默認地址0） |
| 工作頻段 | 850.125MHz~930.125MHz |
| 接收靈敏度 | -138dbm@0.3kbps |
| 波特率 | 115200bps（不支持修改） |
| 天線接口 | SMA接口（RF信號輸出，50歐姆特性阻抗） |
| 電臺系統參數 | 參數值 |
| 耗流值（典型值） | 66.5mA@12V（空閑狀態下，不傳輸數據） |
| 工作溫度 | -30℃~+70℃（擴展溫度-40℃~+85℃） |
| 工作電壓 | DC8~28V（推薦12V/24V供電） |
| 尺寸 | 108*75*37mm（不含天線） |
| 3GPP頻段 | 發送（MHz） | 接收（MHz） |
| EGSM900 | 880~915 | 925~960 |
| DCS1800 | 1710~1785 | 1805~1880 |
| CDMA BC0 | 824~849 | 869~894 |
| WCDMA B1 | 1920~1980 | 2110~2170 |
| WCDMA B8 | 880~915 | 925~960 |
| TD-SCDMA B34 | 2010~2025 | 2010~2025 |
| TD-SCDMA B39 | 1880~1920 | 1880~1920 |
| LTE-FDD B1 | 1920~1980 | 2110~2170 |
| LTE-FDD B3 | 1710~1785 | 1805~1880 |
| LTE-FDD B5 | 824~849 | 869~894 |
| LTE-FDD B8 | 880~915 | 925~960 |
| LTE-TDD B38 | 2570~2620 | 2570~2620 |
| LTE-TDD B39 | 1880~1920 | 1880~1920 |
| LTE-TDD B40 | 2300~2400 | 2300~2400 |
| LTE-TDD B41 | 2555~2655 | 2555~2655 |
| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | 接地螺絲 | 與大地連接 |
| 2 | DC_IN | 電源適配器接口，電源供電范圍8~28V，建議12V/24V |
| 3 | DC_IN- | 電源參考地 |
| 4 | DC_IN+ | 電源輸入，供電范圍8~28V,建議12V/24V |
| 5 | Reset | 系統復位按鍵，長按時間無要求 |
| 6 | USB | Micro USB：參數配置接口 |
| 7 | Reload | 恢復出廠設置按鍵，需長按4~10s生效 |
| 8 | PWR | 紅色：電源指示燈 |
| 9 | WORK | 黃色：數據傳輸指示燈；有數據傳輸時，燈閃爍 |
| 10 | LINK | 黃色：網絡指示，入網后燈常亮 |
| 11 | NET | 4G/GPRS天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 12 | SIM | SIM卡插槽 |
| 13 | RF | RF天線接口（SMA-K 外螺紋內孔，50Ω特性阻抗） |
| 在線購買 |
| 該產品已下架停產，批量可發起生產。 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
