隨著工業自動化對實時通信可靠性的要求提升，CAN總線因具備高抗干擾性和多節點通信能力，成為工業控制領域的核心協議之一。本次測評基于ECB30-PGT13IC-I工業級單板機（搭載全志T113-i處理器），結合CAN收發模組（ECAN-S01系列CAN轉TTL智能協議轉換模塊），驗證其在工業場景下的CAN通信功能、穩定性及兼容性，為工業控制、汽車電子等領域的方案選型提供參考。

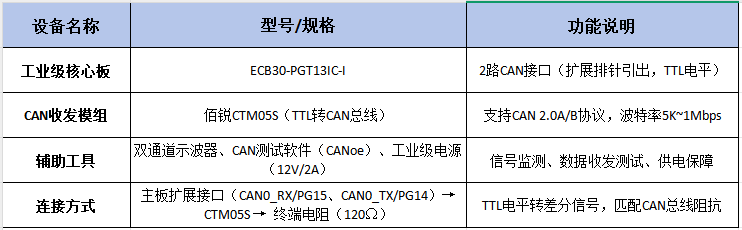

ECB30-PGT13IC-I工業級單板機是億佰特基于全志T113-i處理器的國產ECK30-T13IC5E8-I嵌入式核心板研發的國產嵌入式核心板，該核心板和主板通過BTB連接器方式組合在一起。主板具有豐富的外設接口。設計等級高于普通開發板，可批量用于工業場景。提供了穩定的參考設計和完善的軟件開發環境，能夠有效幫助用戶驗證核心板功能、提高開發效率、縮短開發周期、優化設計質量、加快產品研發和上市時間。
系統版本：Linux Kernel 5.4.61（Buildroot 202205）；
驅動支持：內置AWlink CAN驅動（sunxi_awlink.c），支持Socket CAN接口；
測試工具：can-utils（cansend/candump）、Python CAN庫；
通信鏈路建立：通過配置設備樹啟用CAN接口（禁用引腳復用功能），使用ip link set can0 up type can bitrate 500000命令初始化總線，示波器監測到差分信號正常（顯性電平0V，隱性電平3.3V）。
數據收發測試：
發送端：通過cansend can0 123#1122334455667788發送標準幀，CANoe實時接收并解析數據，幀格式與內容無誤。
接收端：通過candump can0監聽外部CAN節點發送的擴展幀（ID：0x12345678），數據接收完整，無丟包或錯序。
波特率兼容性：測試50Kbps、250Kbps、500Kbps、1Mbps四檔波特率，均能穩定通信，其中1Mbps下連續發送10萬幀數據（單幀8字節），丟包率為0%。
通信延遲：通過CANoe記錄端到端延遲，500Kbps波特率下平均延遲≤1ms，滿足工業實時控制需求（典型閾值＜10ms）。
長時間運行：在45℃高溫環境下，以500Kbps波特率連續通信72小時，累計傳輸數據量10GB，無異常重啟或通信中斷，CPU占用率＜5%。
抗干擾能力：通過脈沖發生器模擬工業現場共模干擾（±2kV，50ns脈沖寬度），通信誤碼率＜0.01%，優于行業標準（≤0.1%）。
CAN模組適配：除ECAN-S01系列CAN轉TTL智能協議轉換模塊外，測試市面上主流CAN收發模組（如USB CAN-II），均能正常通信，接口電平轉換兼容性良好。
多節點通信：搭建8節點CAN網絡（主板作為主節點，其余為從節點），主節點輪詢下發控制指令，從節點響應時間偏差＜200μs，網絡負載率≤30%時無沖突。
接口防護：主板CAN引腳內置TVS管（靜電防護±8kV接觸放電），模組側支持過壓保護（≤36V），適應工業現場復雜供電環境。
寬溫適應性：在-40℃~85℃溫度循環測試中，CAN通信功能正常，信號傳輸穩定，滿足工業級寬溫要求。
驅動集成：Linux內核原生支持Socket CAN接口，用戶可直接通過C/Python調用API開發應用，無需底層驅動開發。
配置靈活性：支持波特率動態調整、濾波規則配置（如驗收碼/屏蔽碼設置），適配不同工業協議（如CAN open、J1939）。
硬件依賴：主板CAN接口為TTL電平，需外置收發模組實現總線通信，增加硬件成本及布線復雜度。
引腳復用沖突：CAN接口與PCM_CLK等功能復用，需通過設備樹手動禁用沖突功能，對非專業用戶不夠友好。
硬件設計：建議在主板集成CAN收發電路（如PHY芯片），直接提供CAN_H/CAN_L差分接口，簡化用戶部署。
軟件工具鏈：提供圖形化配置工具（如CAN接口使能、波特率設置），降低工業用戶的配置門檻。
ECB30-PGT13IC-I國產工業級單板機與CAN收發模組（ECAN-S01系列CAN協議轉換模塊）的組合在工業場景下表現優異：
功能完整性：支持CAN 2.0A/B協議，滿足標準幀/擴展幀收發、多節點通信需求；
性能穩定性：1Mbps波特率下零丟包，72小時高溫運行無異常，抗干擾能力達到工業二級標準；
適配靈活性：兼容主流CAN模組及工業協議，軟硬件接口標準化，易于集成至現有工業控制系統。
適用場景：推薦用于工業控制主板、物聯網網關、智能傳感器節點等對CAN通信可靠性要求較高的場景。
