協議轉換：CAN轉TTL

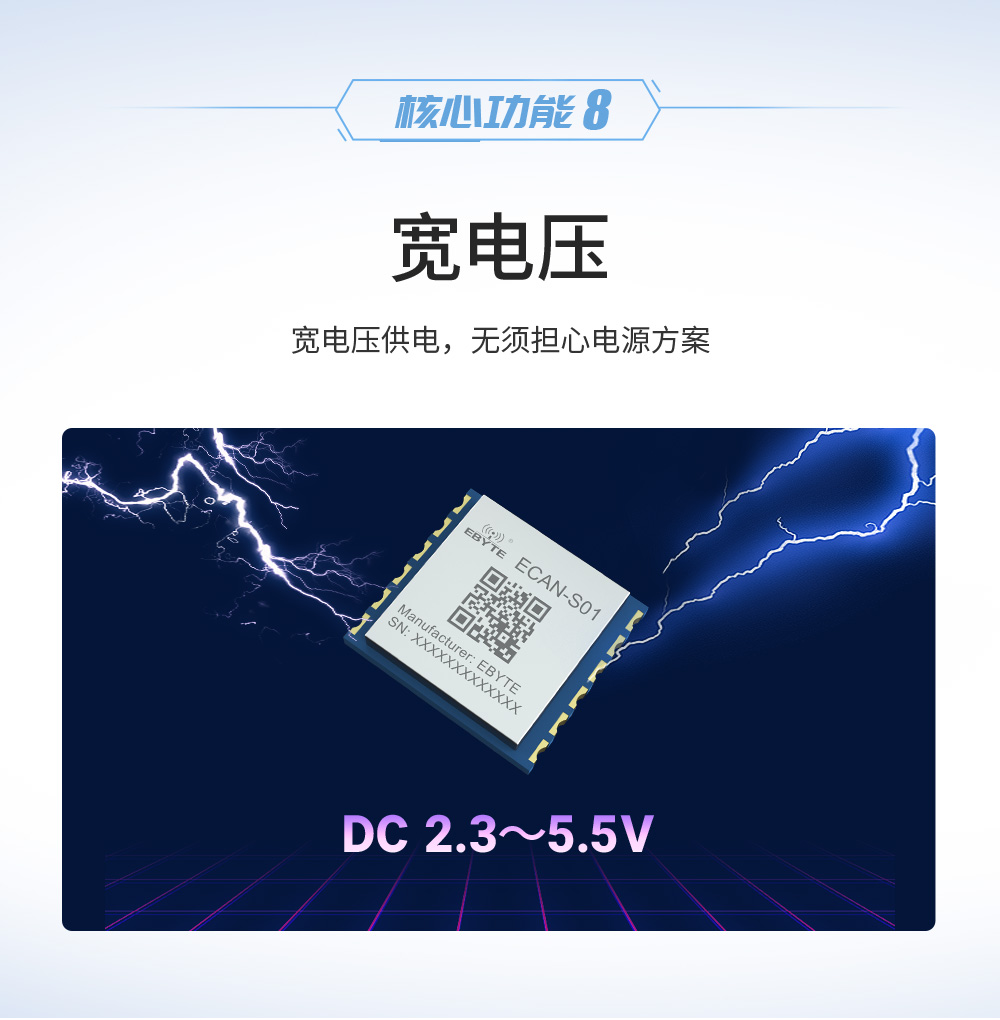

工作電壓：2.3～5.5V

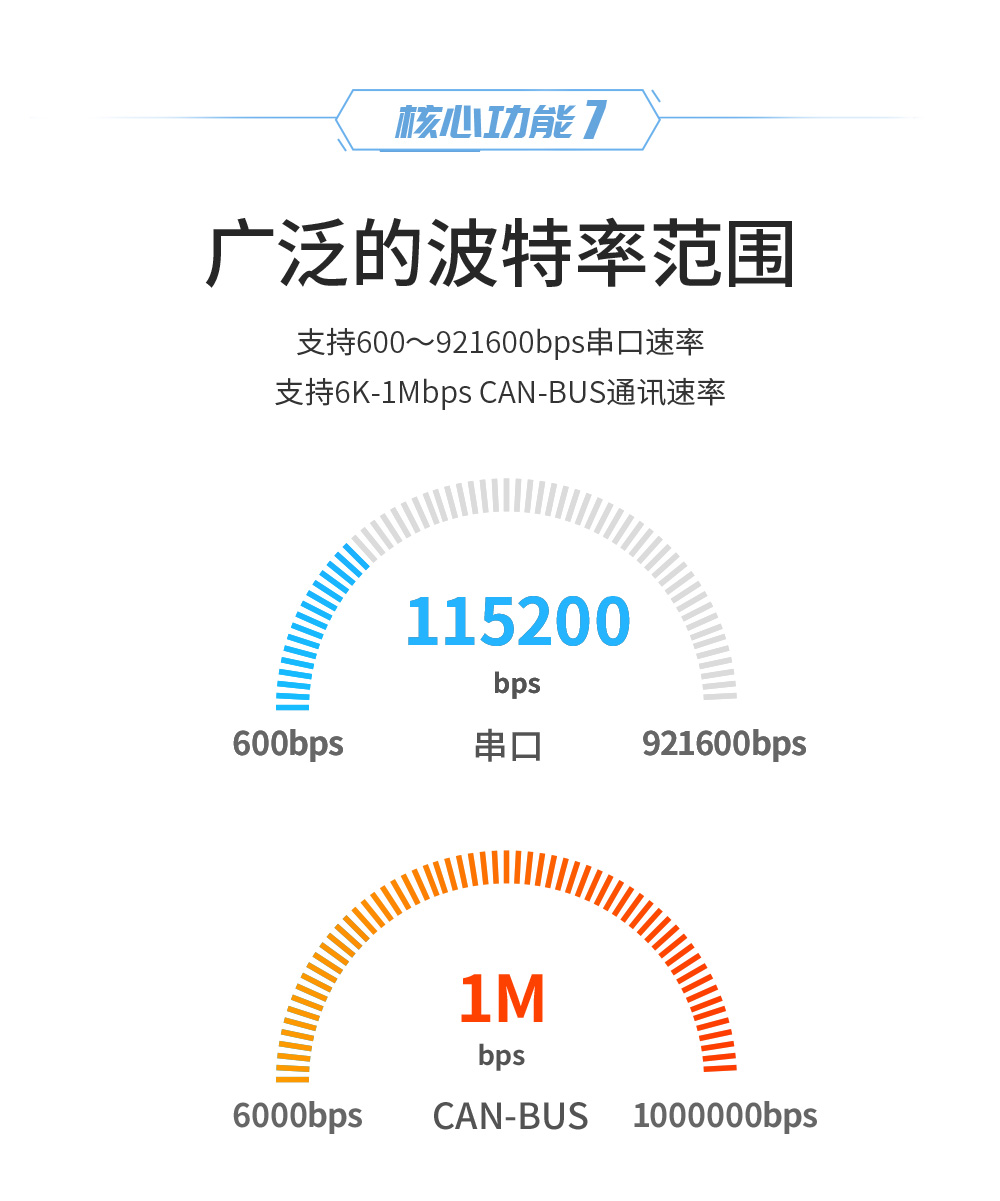

CAN波特率：6k-1Mbps
產品尺寸：15*16/50*23mm
產品重量：1.41g/100g

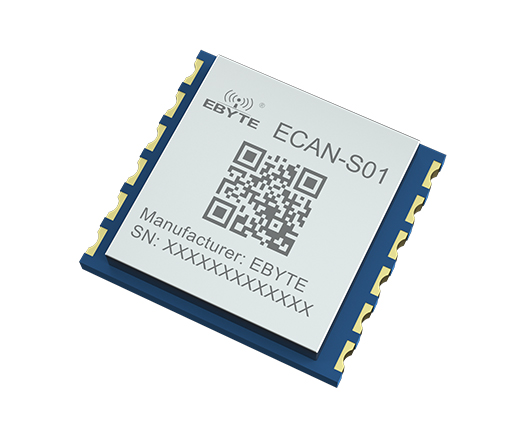

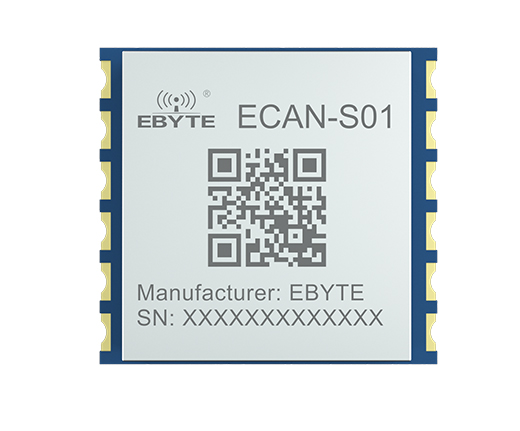

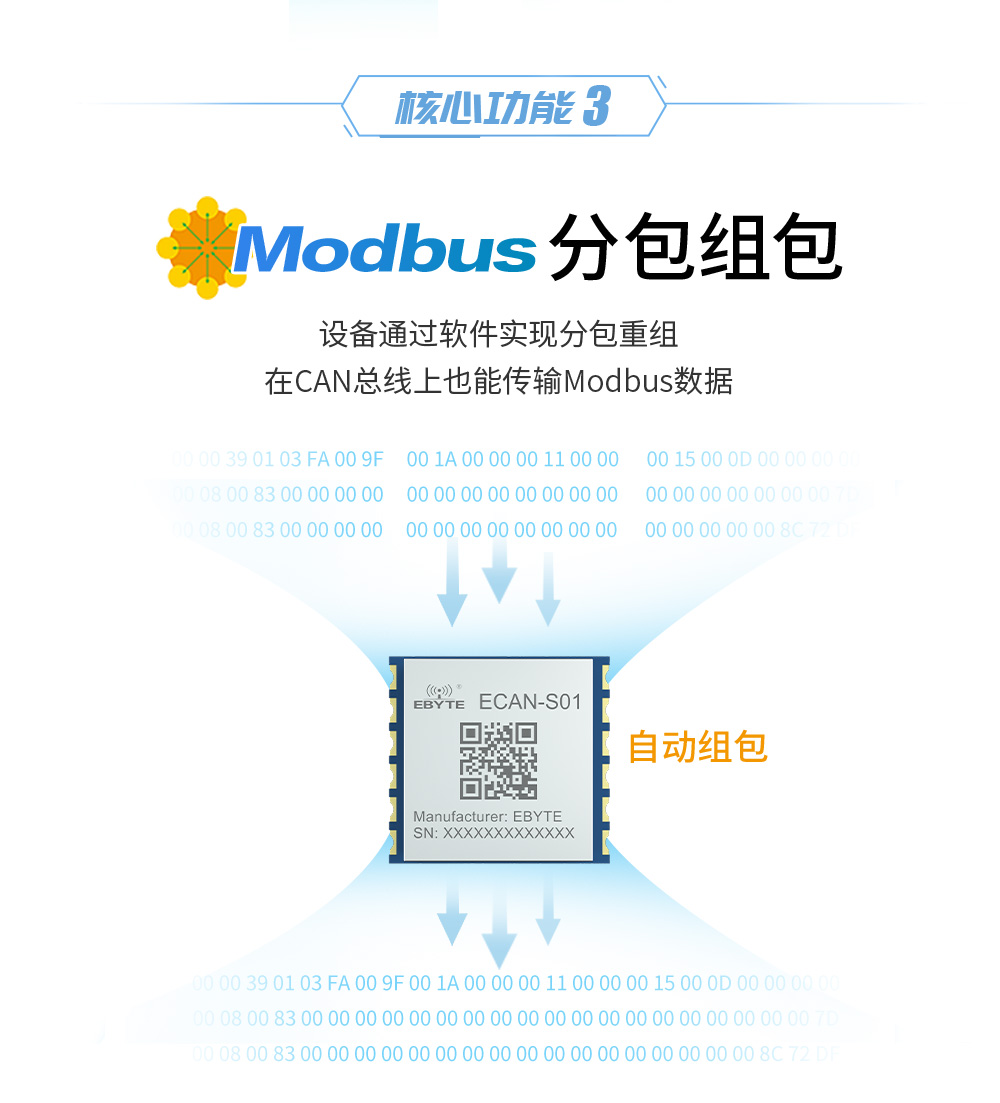

產品簡介：ECAN-S01是成都億佰特電子科技公司有限公司自主研發的一款小型智能協議轉換模塊。產品可實現CAN與TTL不同協議數據之間的雙向轉換。ECAN-S01 智能協議轉換器具有體積小巧、方便安裝等特點，在 CAN-BUS 類產品開發、數據分析應用中具有極高的性價比，是工程應用、項目調試及產品開發的可靠助手。
| 主要參數 | 參數值 |
| 電源電壓 | 2.3V～5.5V |
| 工作電流 | 待機電流：17.5mA@5V 發送電流：20mA@5V |
| 工作溫度 | -40℃～85℃，工業級 |
| 通信電平 | 3.3V，若接5V，需電平轉換 |
| 工作濕度 | 10%～90%，相對濕度，無冷凝 |
| 串口波特率 | 115200 bps |
| 奇偶校驗 | 無 |
| 數據位 | 7 |
| 停止位 | 1 |
| 流控 | 關 |
| CAN波特率 | 100K bps |
| CAN ID | 0x00000000 |

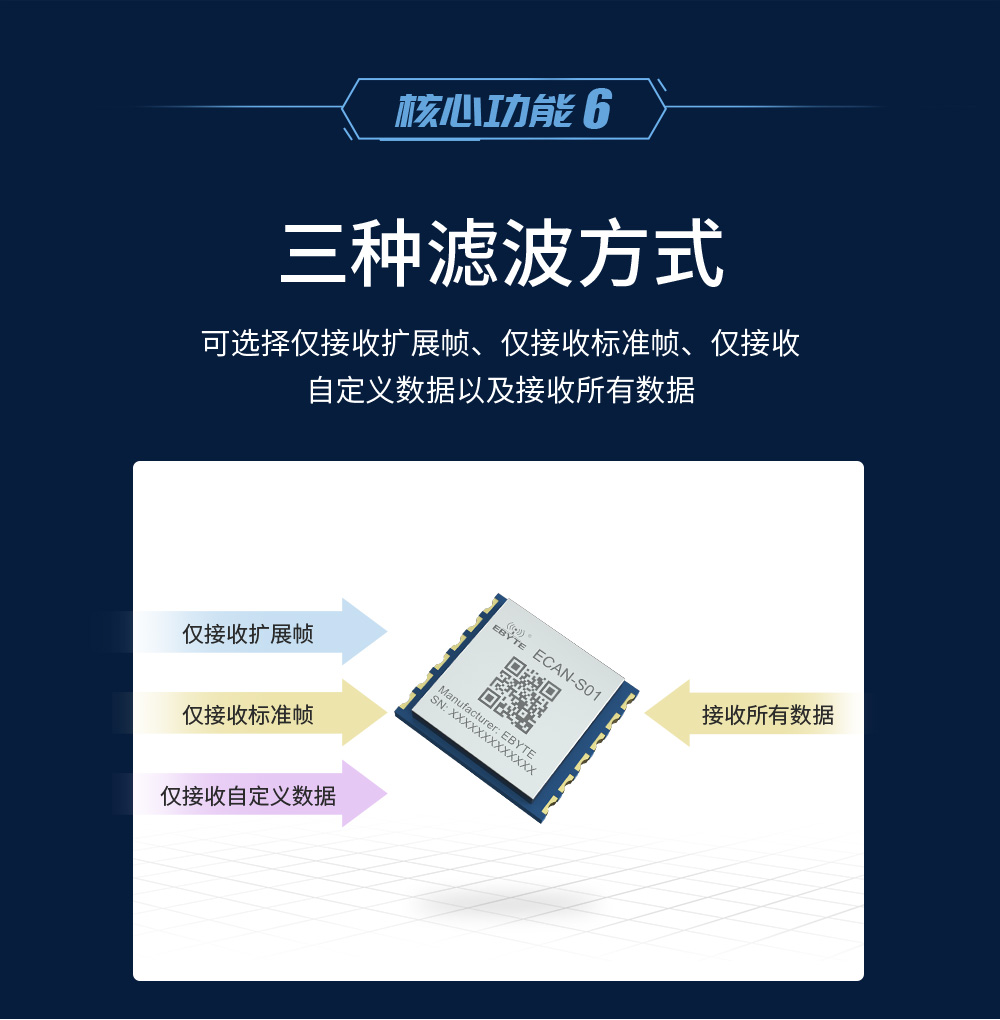

| 透傳模式 | 接收所有數據類型 |

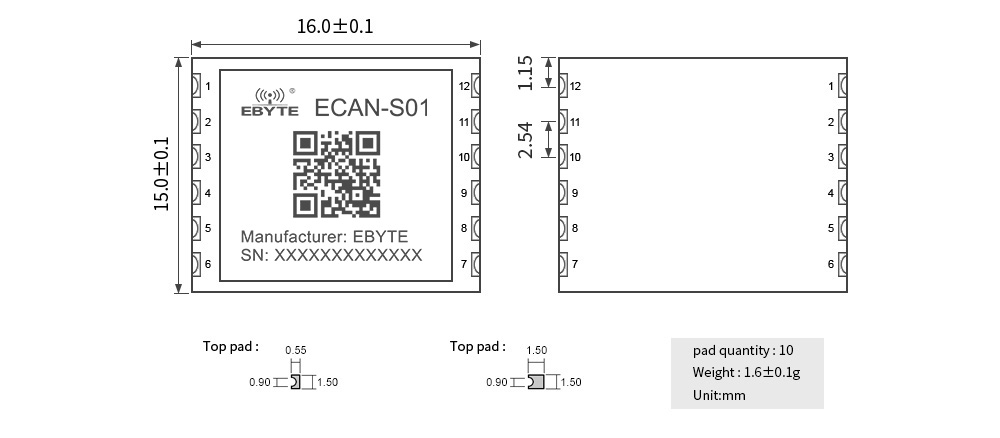

| 引腳序號 | 引腳名稱 | 引腳用途 |
| 1 | VCC | 輸入電源正 |
| 2 | GND | 電源輸入負極/地 |
| 3 | TX | 模塊發送端 |
| 4 | RX | 模塊接收端 |
| 5 | CANL | CAN總線腳 |
| 6 | CANH | CAN總線腳 |
| 7 | NC | 無 |
| 8 | NC | 無 |
| 9 | RESTORE | 低電平五秒恢復默認參數 |
| 10 | CFG | 低電平進入配置模式 |
| 11 | SET | CAN總線上有數據引腳電平為低 |
| 12 | RST | 復位引腳 |
| 在線購買 |
| 【天貓旗艦店】：ECAN-S01-TB：https://detail.tmall.com/ |
| 【天貓旗艦店】：ECAN-S01：https://detail.tmall.com/ |
| 【億佰特官方店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：>https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 電氣隔離 | 工作電壓 V | 產品尺寸 mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|
| ECAN-E01S-V2 | RJ45+CAN-BUS | - | DC 8~28 | 82*84*25 | 高性能工業級CAN-bus轉以太網設備 | ||
| ECAN-E01-V2 | RJ45+CAN-BUS | DC 2500V | DC 8~28 | 82*84 | 高性能工業級CAN-BUS轉以太網數據轉換設備 | ||
| ECAN-U01MS | USB+CAN BUS | - | DC 5 | 93*28*27 | 小體積、非隔離2路CAN轉USB接口的CAN-Bus總線分析儀 | ||
| ECAN-U01M | USB+CAN BUS | 2500V | DC 5 | 93*28*27 | 小體積、2路CAN轉USB接口的CAN-Bus總線分析儀 | ||
| ECAN-E02 | RJ45+CAN-BUS | - | DC 8~28 | 94*28*27 | 高性能工業級CAN轉以太網轉換器模組 | ||
| ECAN-101 | RS485+CAN-BUS | - | DC 8~28 | 106*28*27 | CAN與RS485雙向透傳 | ||
| ECAN-W01S | RJ45+CAN BUS | DC 2500V | DC 8~28 | 82*84*25 | 高性能CAN轉WiFi協議轉換器 | ||
| ECAN-W01 | RJ45+CAN BUS | DC 2500V | DC 8~28 | 82*84*25 | 高性能CAN轉WiFi協議轉換器 | ||
| ECAN-F01S | 單模單纖 SC接口+CAN BUS | - | DC 8~28 | 84*82*24 | 單路高性能CAN轉光纖通信設備 | ||
| ECAN-F01 | 單模單纖 SC接口+CAN BUS | DC 2500V | DC 8~28 | 84*82*24 | 單路高性能CAN轉光纖通信設備 | ||
| ECAN-U01S | USB+CAN BUS | - | DC 8~28 | 102*64*24 | 集成2路CAN接口的高性能型CAN-Bus總線通信分析儀 | ||
| ECAN-U01 | USB+CAN BUS | DC 2500V | DC 8~28 | 102*64*24 | 集成2路CAN接口的高性能型CAN-Bus總線通信分析儀 | ||
| ECAN-E01S | RJ45+CAN BUS | - | DC 8~28 | 82*84*25 | 高性能CAN轉以太網設備 | ||
| ECAN-401S | RS485/RS232/RS422+CAN BUS | - | DC 8~28 | 74*111*23 | 支持CAN與RS485/RS232/RS422雙向透明傳輸 | ||
| ECAN-E01 | RJ45+CAN BUS | DC 2500V | DC 8~28 | 100*84*25 | 高性能CAN轉以太網設備 | ||

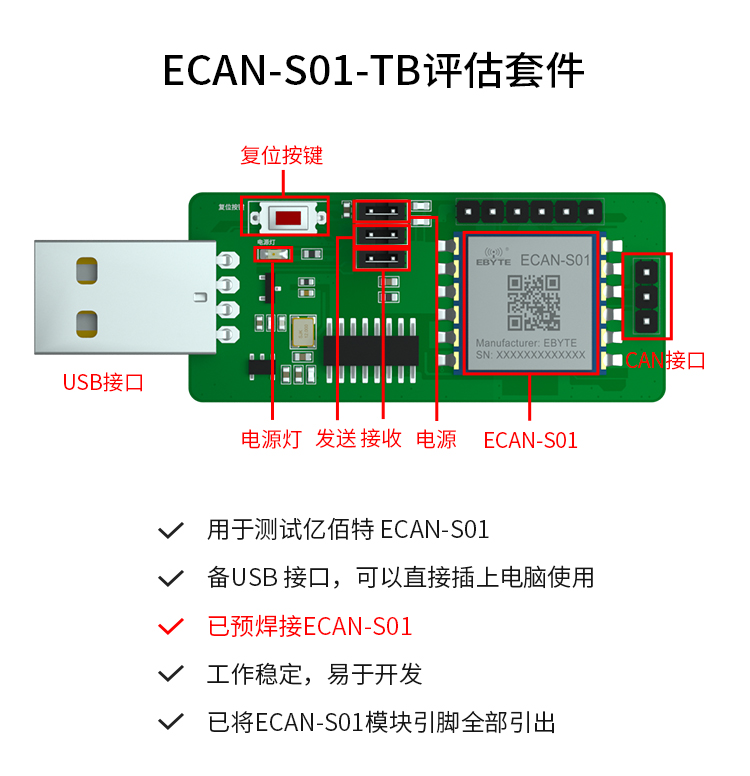

| ECAN-S01&ECAN-S01-TB | TTL/CAN BUS | - | DC 2.3~5.5V | 16*15 | CAN與TTL雙向轉換 | ||
