使用組態軟件在線數據監控功能進行第三方Profinet分布式遠程IO模塊或Profinet網關模組的調試教程，還是通過西門子（STEP 7-MicroWIN SMART、TIA Portal）和codesys進行調試驗證；

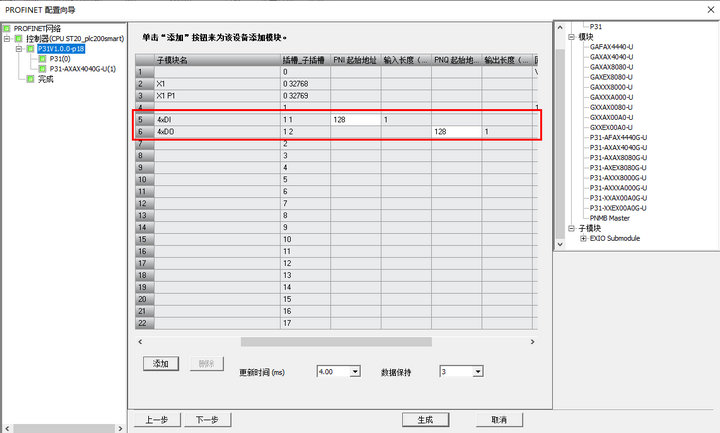

在使用STEP 7-MicroWIN SMART 平臺時調試Profinet IO模塊，需先借助S7-200型PLC才可進行操作。導入設備描述文件（GSD）后，通過“Profinet 配置向?qū)А碧砑釉O(shè)備，點擊對應的設備（下圖為點擊P31V1.0.0-p18），查詢 PLC 針對該設備的寄存器映射地址。以圖示場景為例，P31-AXAX4040G-U型號Profinet分布式IO模塊的數字輸入（DI）映射地址為 % IB128，數字輸出（DO）映射地址為 % QB128；

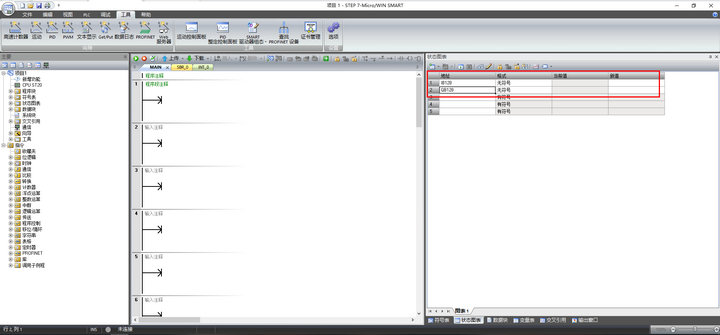

在“狀態圖標”添加對應監控點位，如下圖：
將程序下載到PLC，軟件頂端菜單選擇“調試”，并開啟“圖表狀態”監控，即可在線控制切換P31-AXAX4040G-U繼電器狀態以及查詢離散量輸入狀態；
在使用TIA Portal平臺時，和STEP 7-MicroWIN SMART一樣需先連接PLC才能進行第三方Profinet IO調試，TIA Portal不支持S7-200需要使用S7-1200或者S7-1500系列PLC，在設備組態界面添加對應第三方設備，進入對應設備組態界面查詢映射的點位數據。以圖示為例：P31-XXAX00A0G-U的數字輸出（DO）映射至% QB2與% QB3；

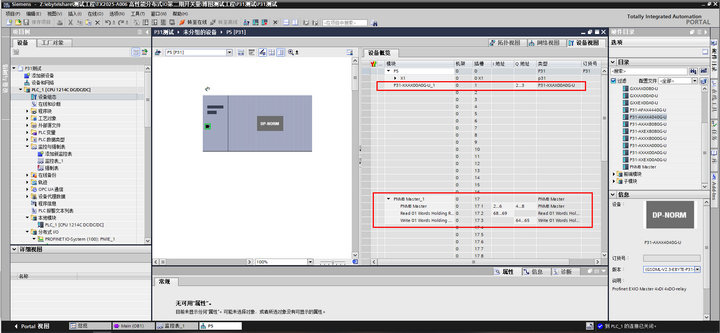

同時使用該設備的Modbus網關功能，可配置對應子模塊，圖示為例，將讀1個保持寄存器映射至 % IW68，寫1個保持寄存器映射至 % QW64，Modbus網關控制寄存器映射至 % QB4-QB8，Q4.0為串口使能控制（Modbus網關控制寄存器功能請參考對應設備手冊）。

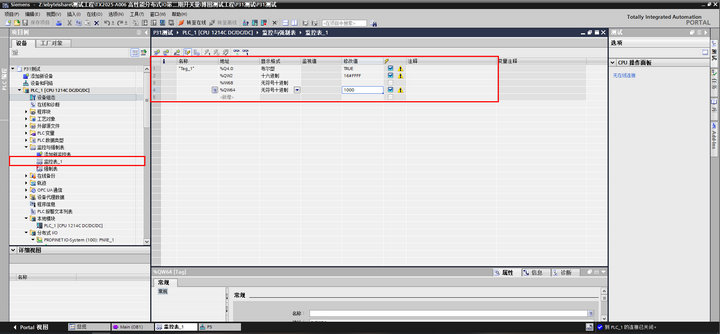

將上述變量添加到“監控與強制表”：
將程序?qū)懭?/span>PLC后，轉至“在線模式”，開啟變量監控，可通過變量表控制P31-XXAX00A0G-U的繼電器輸出和控制其串口發送Modbus指令（使用網關功能需要將%Q4.0使能，否則串口無指令輸出）；

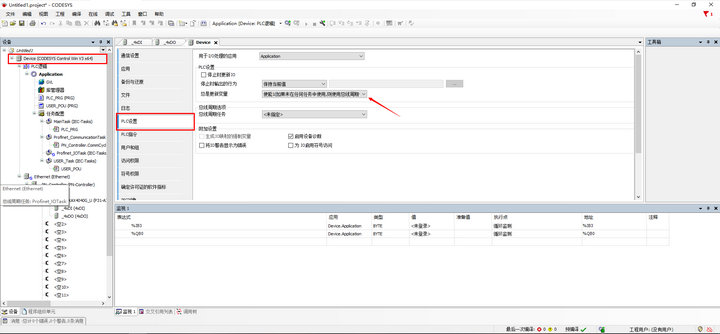

Codsys平臺在設備配置中開啟“總是更新變量”方便后續在“PNIO SubModuleI/O映射”修改變量值，不需要在創建變量監視表；

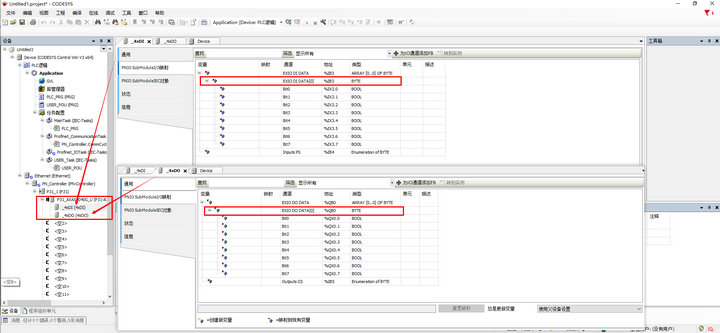

使用Codesys平臺調試，可以不連接PLC進行實現遠程IO設備調試，經過GSD導入后，可在設備樹添加對應的IO模塊，雙擊進入對應的設備組態，查詢映射的點位數據，以下圖為例，P31-AXAX4040G-U系列Profinet IO模組的DI映射到%IB3，DO映射到%QB0；

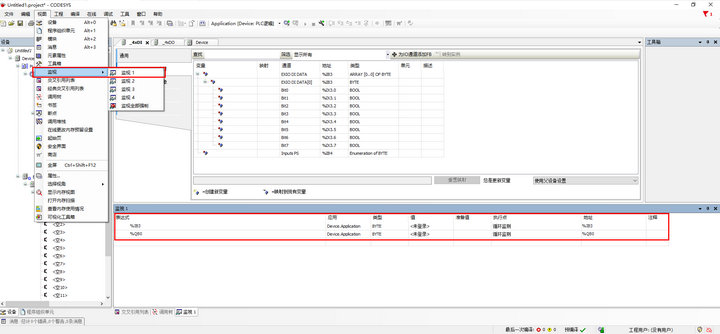

添加%IB3與%QB0到變量監視表（開啟“總是更新變量”后可直接在IO屬性界面直接控制），在“準備值”或者“預備值”配置輸入?yún)?shù)，在通過Ctrl+F7將參數寫入設備；
如果出現無法連接的情況，先檢查模擬PLC是否應超時關閉自動關閉（右下角托盤區看到Control Win SysTray圖標，單擊后選Start PLC，等待三秒左右圖標變紅，即表示已啟動。在沒有授權的情況下，ControlWin會運行2小時，之后圖標自動變灰），重新啟動模擬PLC即可；
目前Profinet網關功能僅支持Profinet轉Modbus RTU，支持主從兩種角色（PNMB Master與PNMB Slave）；
PNMB Master指Profinet網關作為主機發送Modbus RTU指令控制或查詢從設備，一般也是使用該角色將RTU（溫度、液位、壓力等支持Modbus RTU協議的設備）的數據反饋到PLC，此時網關負責對PLC下發的Profinet命令轉換為Modbus RTU協議；
PNMB Slave指PLC作為從站通過Profinet網關將數據反饋給主機設備，此時網關負責將Modbus主機發送的數據轉換為Profinet命令操作PLC；
下述案例介紹了Profinet網關設備同時開啟PNMB Master與PNMB Slave模式，實現將PLC兩個地址的數據互相搬運；

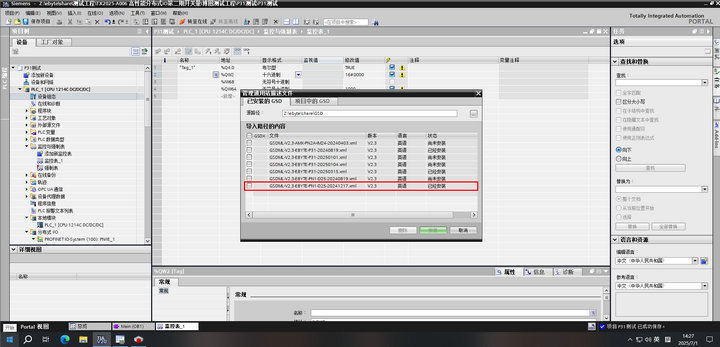

根據教程，第一步導入網關設備描述符文件（GSDML-V2.3-EBYTE-PN1-D25）；

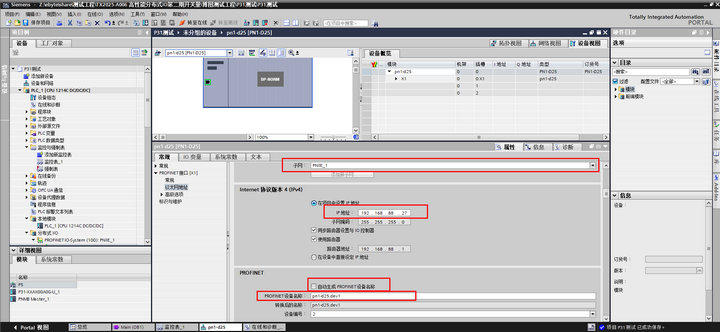

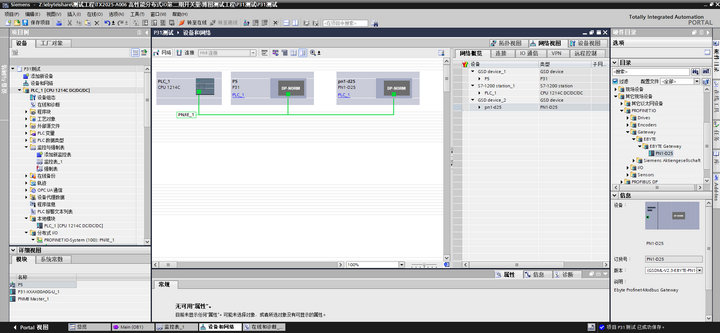

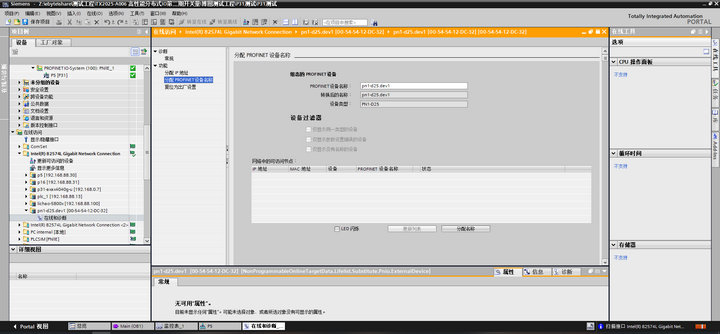

調整網關的唯一設備名，這里使用默認的名稱，在PLC項目中添加設備并分配IP；
將網口連接到PLC網絡中；

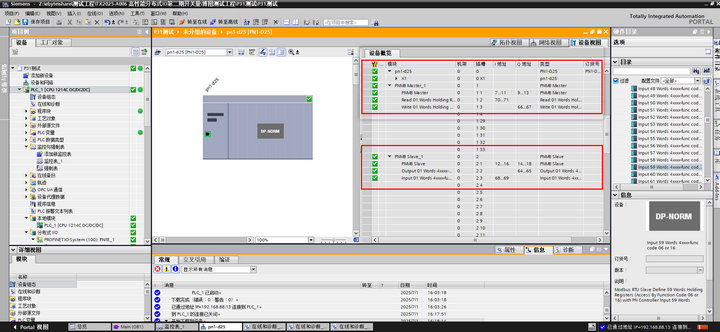

添加模塊，并記錄在PLC中對應的映射地址；

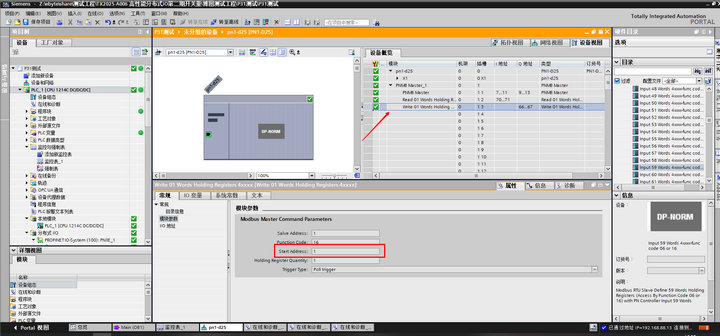

并調整PNMB Master寫模塊的首地址為1；

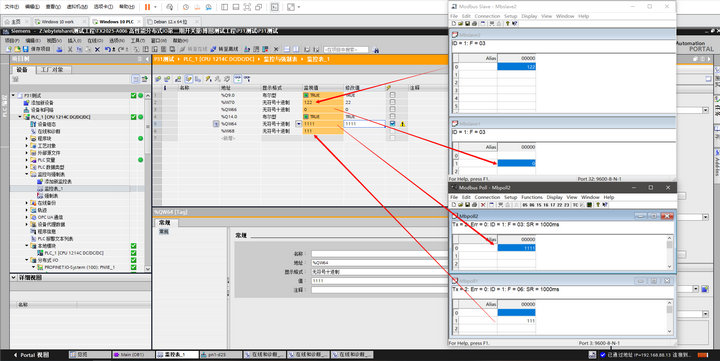

PNMB Master：
配置Modbus Slave的40001為122，PLC的%IW70通過網關同步為122；
配置PLC的%QW66為0 通過網關將Modbus Slave的40002修改為0；
PNMB Slave：
配置Modbus POLL的40002為111，PLC的%IW68通過網關修改為111；
配置PLC的%QW64為1111，Modbus通過網關查詢40001返回為1111；
今天的分享就到這里啦，EBYTE人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多分布式遠程IO模塊產品以及相關配置應用資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，還有客服在線答疑哦！
