在電子開發領域，數字音頻的處理與傳輸是音頻類項目開發的核心環節。I2S（Inter-ICSound）協議作為業界通用的數字音頻串行接口標準，憑借簡潔穩定的設計，為音頻數據在集成電路之間的高效傳輸提供了可靠方案。
I2S協議由飛利浦公司率先推出，I2S協議的核心目標是解決不同廠商音頻芯片（IC）間數據傳輸?shù)摹?/span>兼容性難題”——避免因時序、格式不統一導致的音質失真或傳輸失敗。如今，I2S已成為消費電子與專業音頻領域的“標配接口”，典型應用場景覆蓋：手機、平板、筆記本電腦的音頻模塊、藍牙耳機、智能音箱、音頻采集卡、數字調音臺、Hi-Fi播放器及其他嵌入式音頻開發項目。

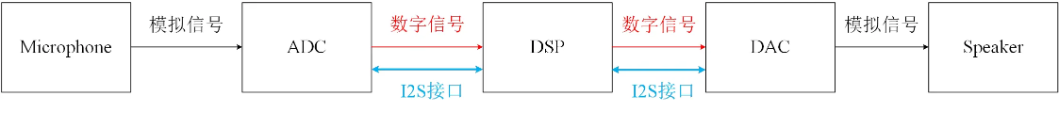

以典型的“音頻采集-輸出”鏈路為例：麥克風將聲音信號轉為模擬電壓，經運放放大后送入ADC（模數轉換器），ADC將模擬信號采樣為數字信號，此時ADC與后端DSP/MCU通過I2S協議傳輸數字音頻數據；數據經DSP處理（如降噪、音效增強）后，再通過I2S協議發送至DAC（數模轉換器），由DAC還原為模擬信號驅動喇叭發聲——I2S協議貫穿了數字音頻處理的核心環節。
I2S協議通常使用三根或四根信號線。
SCK（SerialClock，串行時鐘）也常被稱為BCLK（BitClock，位時鐘），是整個I2S傳輸?shù)摹肮?jié)奏控制器”，用于同步每一位數據的傳輸時機。其頻率直接由音頻的采樣頻率和數據位寬決定，計算公式為：
SCK頻率=通道數×采樣頻率×數據位寬
示例：若音頻采樣率為44、1kHz（CD級標準），數據位寬為16位，雙聲道，則SCK頻率=2×44、1kHz×16=1、4112MHz；
LRCK（Left-RightClock，左右聲道時鐘）又稱WS（WordSelect，字選擇線），作用是“標記當前傳輸?shù)囊纛l數據歸屬左聲道還是右聲道”，本質是幀同步信號。其核心特性：
頻率：與音頻采樣頻率完全一致（如采樣率48kHz時，LRCK頻率也為48kHz）；
時序邏輯：通過電平變化區分聲道——通常低電平時傳輸左聲道數據，高電平時傳輸右聲道數據（部分設備可能反向定義）。
SD（SerialData，串行數據線）是音頻數據的“傳輸載體”，根據數據流向分為兩種：
SDOUT：數據發送端（如ADC、DSP）的串行輸出引腳；
SDIN：數據接收端（如DAC、MCU）的串行輸入引腳。
數據傳輸遵循兩大規則：
格式：音頻數據以“二進制補碼”形式傳輸，常見位寬為16位（標準音質）或32位（高解析音質）；
傳輸順序：先發送最高有效位（MSB）——這是I2S協議的關鍵設計：由于不同設備的數據位寬可能不一致（如發送端16位、接收端24位），先傳輸MSB可確保音頻信號的“核心動態范圍”不丟失，避免音質劣化。
主時鐘MCLK(MasterClock/SystemClock-Optional):也稱系統時鐘。這根線是可選的，用于提供系統級的時鐘，通常是SCK的整數倍。如果存在，它可以用于生成SCK和WS。

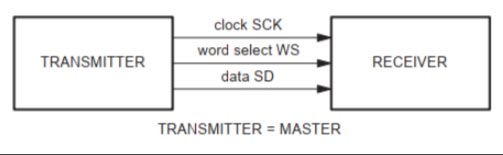

I2S系統中，設備需明確“主設備（Master）”與“從設備（Slave）”角色，核心區別在于“誰負責生成時鐘信號（SCK）和幀同步信號（LRCK）”。主設備的核心職責是提供時序基準，從設備則被動跟隨主設備的時序傳輸數據。實際開發中常見三種組合模式：
典型場景：ADC（音頻采集端）作為主設備，生成SCK和LRCK，DAC（音頻輸出端）作為從設備，根據時序接收數據；
優勢：采集端主導時序，適合“實時錄音”類項目（如錄音筆），避免因接收端時序波動導致的數據丟失。
典型場景：DAC（如Hi-Fi播放器的解碼芯片）作為主設備，生成時序信號，DSP（音效處理芯片）作為從設備，按節奏發送處理后的音頻數據；
優勢：輸出端主導時序，適合“高保真播放”場景，確保音質穩定。
典型場景：系統中存在獨立的“時鐘生成模塊”（如專用晶振、FPGA），作為主設備提供SCK和LRCK，ADC（發射器）與DAC（接收器）均作為從設備，協同完成數據傳輸；
優勢：時序由獨立模塊控制，適合多設備協同的復雜音頻系統（如數字調音臺），減少設備間的時序干擾。
I2S協議定義了三種主流數據傳輸模式，核心差異在于“LRCK與數據的時序?qū)R方式”，開發時需確保發送端與接收端采用完全一致的模式，否則會出現“聲道錯亂”或“數據錯誤”。

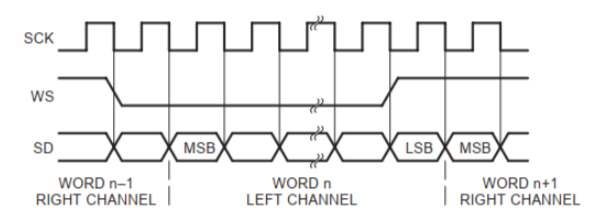

這是業界默認的標準模式，
時序規則明確：
聲道區分：LRCK低電平=左聲道，高電平=右聲道；
數據采樣/發送沿：數據在SCK的下降沿發送，上升沿采樣（確保數據穩定后再讀?。?；
時序延遲：有效數據相對于LRCK的跳變沿延遲1個SCK時鐘周期；
對齊方式：數據的MSB與LRCK跳變沿延遲1個SCK邊沿對齊。
該模式兼容性最強，適合絕大多數通用音頻芯片（如PCM1808、PCM5102等常用Codec芯片默認支持）。
又稱“MSB對齊模式”，時序特點與飛利浦標準模式的核心區別在于“無延遲”：
聲道區分：LRCK高電平=左聲道，低電平=右聲道（與飛利浦標準反向）；
采樣/發送沿：與飛利浦標準一致（SCK下降沿發送、上升沿采樣）；
關鍵差異：有效數據相對于LRCK跳變沿?zé)o延遲，且數據的MSB與LRCK跳變沿直接對齊。
該模式常見于專業音頻設備（如錄音棚設備），適合對時序同步精度要求極高的場景。

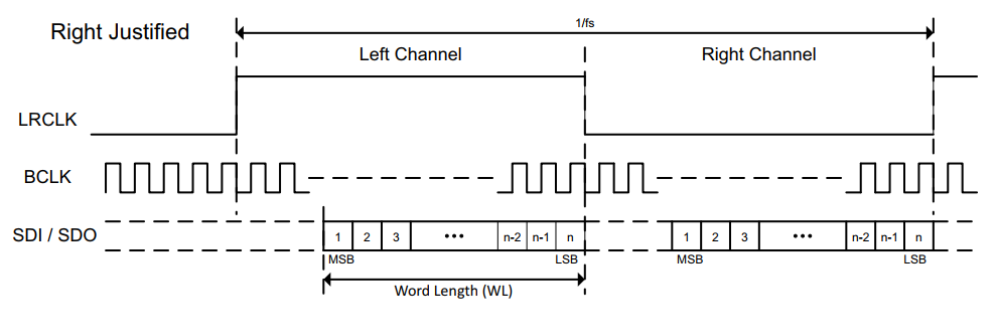

又稱“LSB對齊模式”，時序邏輯與左對齊模式對稱：
聲道區分：LRCK高電平=右聲道，低電平=左聲道；
采樣/發送沿：與前兩種模式一致；
關鍵差異：有效數據相對于LRCK跳變沿?zé)o延遲，但數據的最低有效位（LSB）與LRCK跳變沿對齊。
該模式應用場景較少，主要用于部分特定廠商的專用音頻芯片（如某些汽車音響IC），開發時需嚴格對照芯片手冊確認模式支持情況。
位寬與位深是影響音頻音質的核心參數，也是I2S協議配置的關鍵環節，二者既相關又有明確區別。
定義：指I2S總線上每一次傳輸?shù)囊纛l數據位數（即SD線上連續傳輸?shù)亩M(jìn)制位數）；
常見規格：16位（主流消費電子）、24位（高保真設備）、32位（專業級設備）；
與時序的關聯：直接決定SCK頻率，開發時需根據目標音質需求設定，避免位寬過大導致傳輸速率過高，增加系統負擔。
定義：指音頻信號量化時的精度（即每個采樣點能表示的動態范圍大?。?；
核心影響：位深越高，音質越細膩（如16位位深可表示65536個音量等級，24位可表示1677萬個等級），但同時數據量也會成倍增加；
配置原則：位寬需大于或等于位深（如位深24位時，位寬至少設為24位），否則會導致數據截?cái)?，出現音質失真。
I2S系統的位寬和位深通常由主設備決定（從設備被動適配），因此需優先配置主設備的參數，再同步從設備的設置。
I2S協議憑借簡潔的設計、靈活的主從模式和穩定的時序邏輯，成為數字音頻傳輸領域的“標桿協議”。對于開發者，掌握其核心要點（信號定義、主從模式、傳輸時序、初始化配置），不僅能解決音頻項目中的“數據傳輸兼容性”問題，更能為后續優化音質（如提升位深、調整采樣率）打下基礎。
從實際開發場景來看，I2S協議的應用遠不止“簡單的音頻傳輸”——結合DSP的音效算法（如EQ調節、降噪）、MCU的中斷/DMA機制（實現低延遲傳輸），還能打造出更具競爭力的音頻產品（如便攜式Hi-Fi播放器、智能語音交互設備）。只要理解協議底層邏輯，并結合芯片datasheet細致調試，就能讓I2S協議成為音頻開發路上的“得力助手”。
