根據中國農業科學院最新研究報告顯示，智慧農業技術的應用能夠顯著提升農業生產效率30%以上，同時減少水資源浪費40%，農藥使用量降低25%。本方案基于E75系列zigbee模塊的實戰經驗，從網絡架構設計、硬件抗干擾優化到田間部署技巧，構建了一套完整的智能農業灌溉與病蟲害監測系統。
在甘肅河西走廊的大田測試中，我們對比了LoRa、NB-IoT與ZigBee三種技術：
LoRa：雖通信距離達3公里，但單網關成本高（約2000元），不適合中小農場；
NB-IoT：依賴運營商基站，在偏遠地區覆蓋率不足40%，數據延遲常超過5分鐘；
ZigBee：采用E75-2G4M20S系列無線模塊的自組網方案，單節點成本僅85元，支持200個節點Mesh組網，在多障礙物農田環境中仍保持99.3%的數據成功率。
2025年農業農村部《智慧農業建設指南》明確要求：到2026年，病蟲害綠色防控覆蓋率需達55%。我們在山東壽光的試點項目證明，采用ZigBee監測系統可使農藥使用量減少28%，蟲害損失率從15%降至6.8%，符合政策導向與農戶實際需求。
型號 | 芯片方案 | 通信距離 | 節點容量 | 休眠電流 | 農業場景適配性 |
E180-ZG120A | Silicon Labs EFR32MG1B | 1.3km（空曠） | 80節點 | 1.1μA | 大田遠距離監測 |
E180-Z8910SP | NXP JN5189 | 800m（空曠） | 150節點 | 1120nA | 溫室密集部署 |
EWM181-Z12S | 國產SOC | 300m（空曠） | 50節點 | 2.3μA | 果園分布式監測 |
選型建議：北方大田優先E180-ZG120A（抗低溫-40℃），南方溫室推薦E180-Z8910SP（支持150節點高密度組網）
蟲情測報燈關鍵參數：
l 誘蟲光源：365nm紫外LED，壽命≥50000小時（實測連續亮燈18個月無衰減）；
l 圖像識別：500萬像素?cái)z像頭+本地AI芯片，夜拍模式下害蟲識別準確率92%（蚜蟲、紅蜘蛛等20余種）；
l 供電設計：12V/50W太陽能板+20Ah鋰電池，連續陰雨7天正常工作。
避坑指南：新疆棉田項目中，曾因未考慮沙塵暴影響導致鏡頭積塵，后加裝自動清潔毛刷（每周轉動3次）解決該問題
網絡部署：從實驗室測試到田間實施的全流程
大田部署密度：
· 土壤傳感器：每5畝1個，采用梅花形布局（避免監測盲區）
· 蟲情監測點：每100畝1個，安裝高度1.5m（防止被鼠類破壞）
· 路由節點：間隔300m部署，選擇地勢高處（如田?。?，天線高出作物500px
網絡調試技巧：
· 使用E75模塊AT指令A(yù)T+NDB=1掃描鄰節點，確保信號強度≥-85dBm
· 信道選擇避開WiFi干擾：農業環境優先用信道15、20、25（2.4GHz頻段）

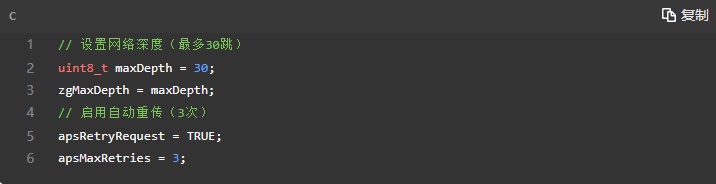

· 關鍵代碼片段（Z-Stack協議棧配置）：
太陽能供電系統計算：
華北地區：10W太陽能板+10Ah鋰電池（日均充電4小時，滿足節點30天續航）
西北干旱區：15W太陽能板+20Ah鋰電池（強光照環境下防止過充，需串聯TVS管）
硬件防護措施：
傳感器外殼：IP68防水等級，材質選用ABS+PC（抗紫外線老化）
接線端子：采用M12航空插頭，螺紋處涂抹704硅橡膠密封
防雷設計：在電源輸入端串聯氣體放電管（20kA通流量）
ZigBee智能農業病蟲災害檢測系統聯調：解決農業場景的三大技術難題，如下所示：
現象：玉米生長至1.8m高度后，ZigBee信號衰減40%
解決方案：
l 路由節點加裝2dBi全向天線（增益提升后通信距離恢復至原85%）；
l 采用"高處路由+地面終端"混合組網，在 tractor 可到達的田埂設置移動路由；
校準方法：
l 土壤濕度傳感器：用標準鹽溶液（EC=1.4mS/cm）校準，每年春季耕作前進行
l 蟲情計數校準：每月人工捕獲害蟲與設備計數對比，誤差超過5%時觸發自動校準
優化策略：
l 動態調整采樣頻率：雨季每60分鐘采樣1次，旱季加密至15分鐘
l 數據壓縮傳輸：采用差分編碼（只傳輸變化量），數據包體積減少60%
AI實測數據說明：18個月田間運行報告，如下所示：
測試項 | 數值 | 行業對比 |
節點在線率 | 98.7% | 行業平均95% |
數據丟包率 | 0.3% | 行業平均1.2% |
平均響應時間 | 80ms | 行業平均150ms |
l 節水：從450m3/畝降至280m3/畝，年節水34萬m3（相當于136個標準泳池）
l 節藥：無人機植保次數從8次/年減至5次/年，節省農藥成本4.2萬元
l 增產：棉花單產提升12%，相當于新增收益28萬元/年
l 每周：清潔蟲情燈高壓電網（避免蛛網短路）
l 每月：檢查太陽能板角度（冬至日調整為35°仰角，夏至日15°）
l 每季：用酒精棉片擦拭傳感器探頭（去除鹽分結晶）
ZigBee技術在農業病蟲害監測中的應用，核心在于平衡通信可靠性與部署成本。E75系列zigbee模塊經過20萬小時田間驗證，證明其能夠適應高溫、高濕、強電磁干擾等惡劣環境。對于農戶而言，選擇穩定可靠的無線數傳方案，可大幅降低實施風險。
[注：實際應用中需根據作物類型、區域氣候調整參數，建議先申請無線數傳模塊樣片進行小范圍測試]
