1、產品簡介
E104-BT12系列藍牙m(xù)esh模塊是億佰特基于SigMesh自組網、網絡遠程控制技術研發的藍牙模組，根據性能參數有E104-BT12NSP和E104-BT12LSP系列藍牙模塊以及E104-BT12USP-TB、E104-BT12NSP-TB、E104-BT12LSP-TB系列測試套件。

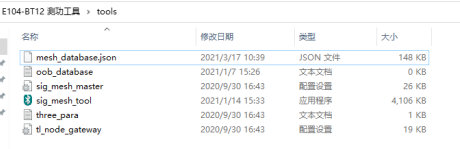

2、相關資料下載
準備上位機以及我們提供的小模塊（E104-BT12LSP）如下所示

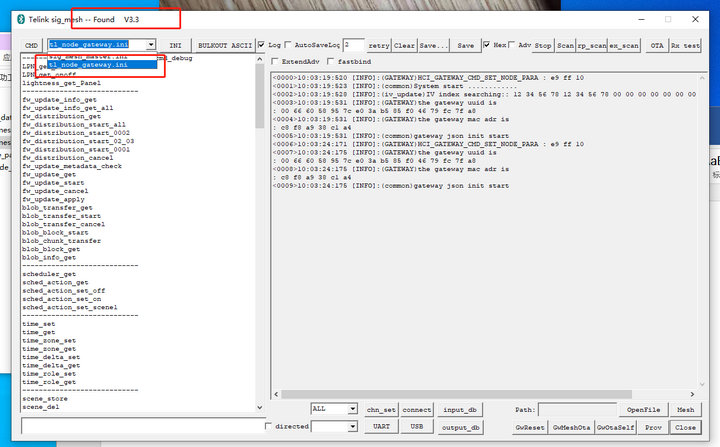

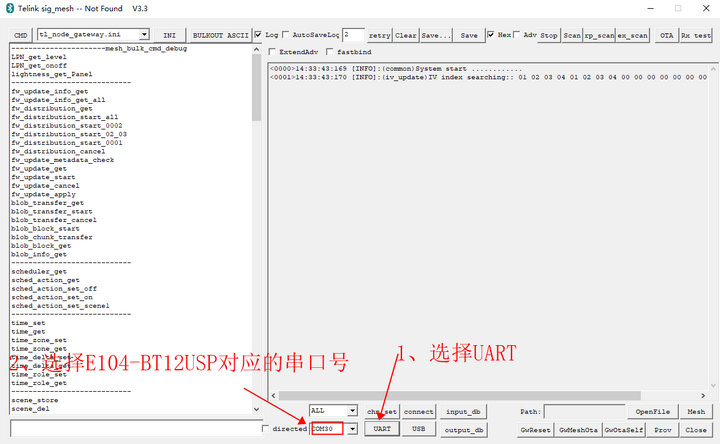

1、插上模塊后打開上位機
選擇UART，然后選擇對應的E104-BT12USP串口號

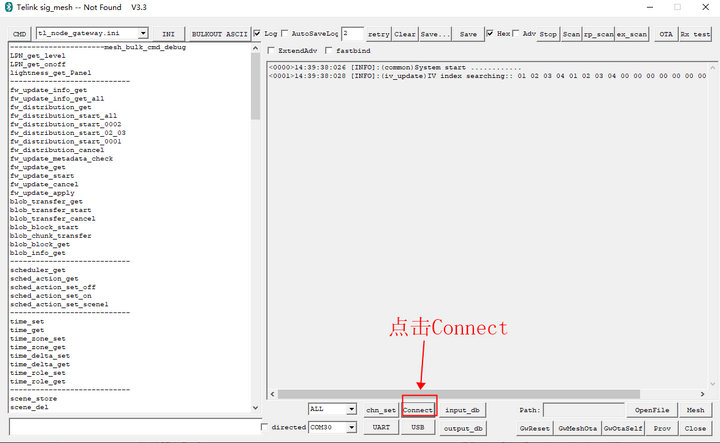

然后點擊connect，
2、藍牙模塊上電上位機上選擇SCAN
雙擊需要組網的設備地址

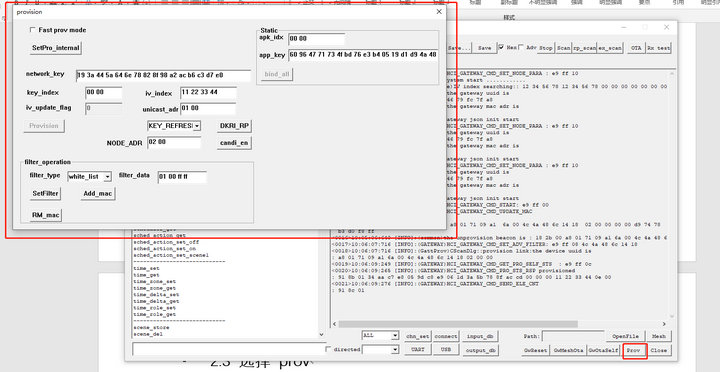

3、選擇prov
點擊PROV后 會出現左邊的選項

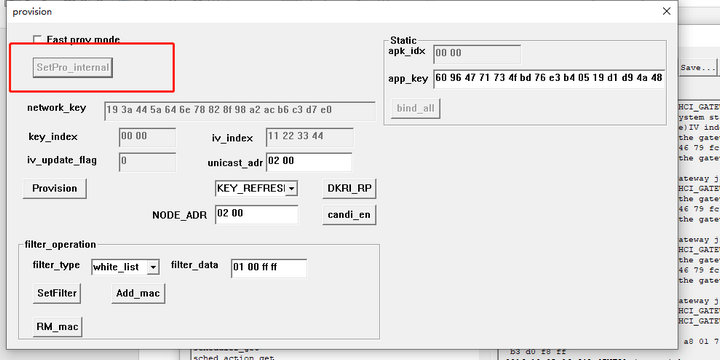

4、設置自己的參數，只需要在USB dangglo第一次使用設置

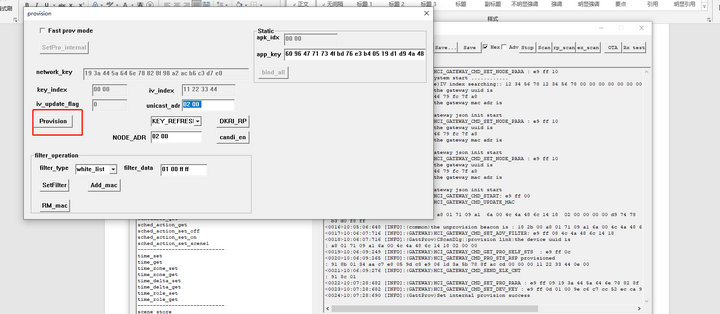

5、PROV開始
點擊如下圖所示

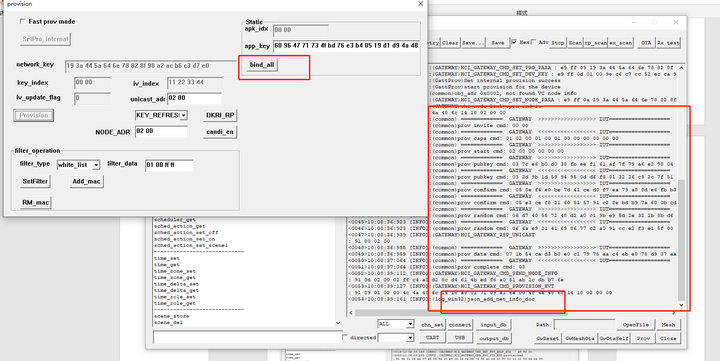

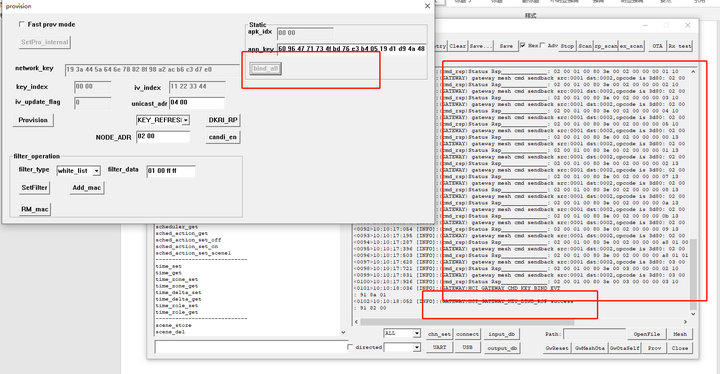

6、綁定APPkey
如下所示完成prov后就可以綁定APPkey
7、完成組網，如下圖所示
8、控制燈

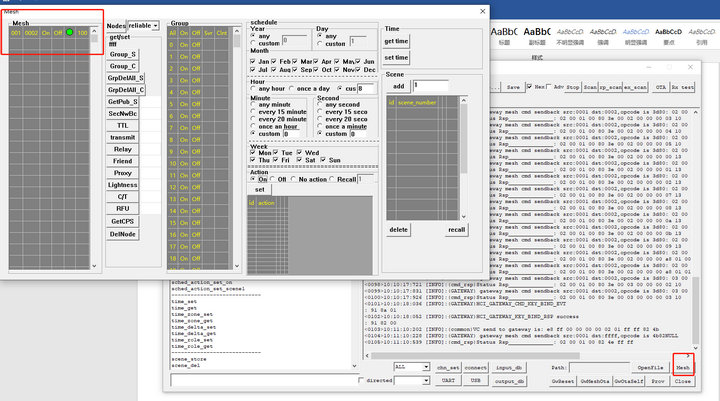

點擊mesh會出現新的頁面，如下圖所示：
此時點擊紅框中的ON off 即可控制 燈的開關，需要連接多個設備，重復組網操作即可
發布和訂閱即將多個模塊分配到一個虛擬地址下，可以理解為分組的意思，就是說我把個設備分到一個組，那么我這任何一個設備往組地址中傳輸數據，其余的都收到
1、實現分組

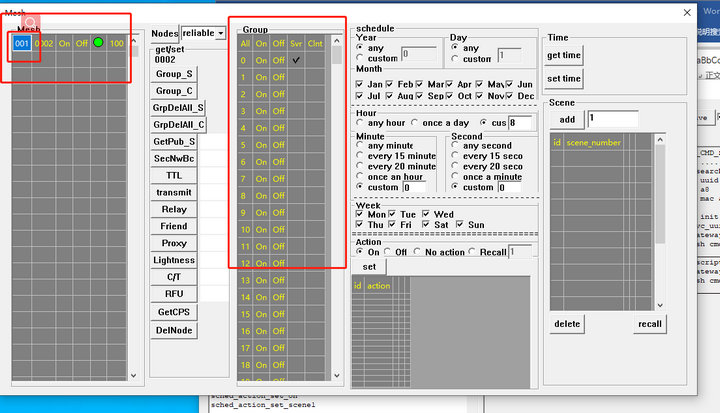

第一步雙擊如下所示的001 位置，就可以獲取到節點的地址，然后你想將這個節點的燈控modle分配到那個組，就再GROUP一欄勾選
注：以上方法只是將燈控的modle分了組，其余的并沒有，若有需要參考手冊分組章節。
SIG OP :80 1B
1、加入組
指令實列：e8 ff 00 00 00 00 02 01 08 00 80 1b 08 00 00 c0 00 10
e8 ff |
|
|
| 00 00 | 00 00 | 02 01 | 08 00 | 80 1b | 08 00 | 00 c0 | 00 10 |
Cmd頭 |
|
|
| 固定 | 固定 | 未知 | 目標地址 | SIG OP | 元素地址 | 組地址 | ModleID
|
2、刪除組
指令實列：e8 ff 00 00 00 00 02 01 08 00 80 1d 08 00 00 10
e8 ff | 00 00 | 00 00 | 02 01 | 08 00 | 80 1d | 08 00 | 00 10 |
Cmd頭 | 固定 | 固定 | 未知 | 目標地址 | SIG OP | 目標地址 | ModleID
|
1、加入組
指令實列：e8 ff 00 00 00 00 02 01 02 00 80 1b 02 00 01 c0 11 02 00 00
e8 ff | 00 00 | 00 00 | 02 01 | 02 00 | 80 1b | 02 00 | 01 c0 | 11 02 | 00 00 |
Cmd頭 | 固定字段 | 固定 | 固定 | 目標地址 | Sig op | 元素地址 | 組地址 | ModleID
| 固定 |
注：手機APP默認只能訂閱 0X1307 SIG_MD_LIGHT_HSL_S；
天貓精靈只訂閱0010 SIG_MD_G_ONOFF_S。
注意：低功耗節點組傳輸需要將lightness mole 和 vindermole 分配到一個組下面 才能接收組地址傳輸。
