在工業4.0和智能制造浪潮下，傳統工業現場面臨嚴峻挑戰：
· 數據孤島嚴重：PLC、傳感器、儀器儀表等設備協議各異（Modbus, Profinet, CAN等），品牌眾多，難以統一接入和互聯互通。
· 網絡環境復雜：工業現場常有WiFi覆蓋盲區，布線困難且成本高，需要靈活、可靠的無線傳輸方案。
· 云端依賴與延遲：若將所有數據直接上傳云端處理，網絡中斷將導致業務停擺，且高頻率數據上傳帶來巨大帶寬成本和延遲。
· 運維管理低效：設備狀態無法實時監控，故障排查依賴人工現場巡檢，運維成本高，效率低下。
特多功能工業智能網關方案核心是采用億佰特工業級智能網關作為邊緣側的核心樞紐。它具備多協議轉換、多網絡接入、邊緣計算能力，如下所示：
· 統一接入，破除孤島：通過網關內置的多種驅動（Modbus RTU/TCP, OPC UA等），將異構設備數據轉化為統一格式。
· 穩定可靠，靈活組網：支持4G/5G、有線以太網、WiFi等多鏈路冗余備份，確保數據傳輸永不掉線，適應各種復雜工業環境。
· 智能邊緣，云邊協同：在網關側進行數據過濾、報警計算、協議轉換等預處理，降低云端壓力和成本，實現本地快速響應。
· 集中管理，遠程運維：通過云端管理平臺對分散的網關進行統一配置、監控和固件升級，極大提升運維效率。

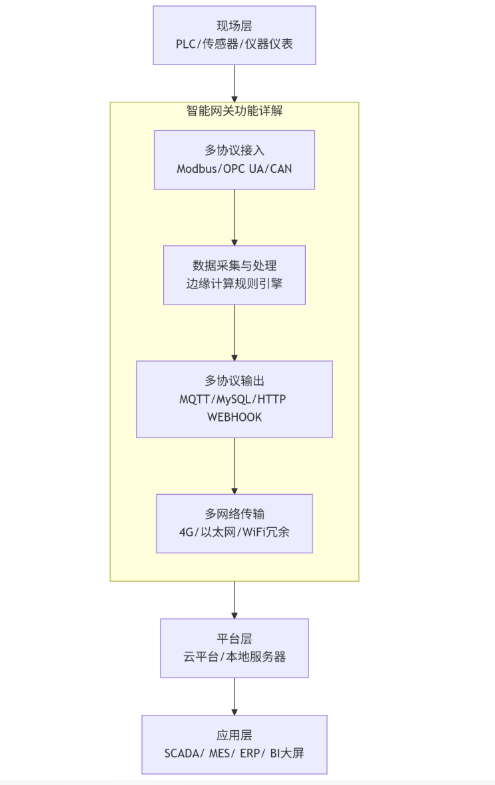

1、系統架構與數據流
本智能網關應用方案構建了一個“設備-邊緣-云”三層協同的現代化工業物聯網體系。
o 場景1：大型廠房設備監控（需連接LoRa無線傳感器）
§ 首選型號：E90-DTU(400SL30-4G)-V2.0 （LoRa轉4G網關）或 E870-L470LG11/12 （E870系列LoRaWAN網關）。
§ 推薦理由：具備4G和以太網上行能力，下行支持LoRa/LoRaWAN，可接入分散的LoRa溫濕度、振動傳感器，并通過MQTT協議將數據匯聚到云平臺。
o 場景2：產線PLC數據采集（有線環境穩定為主）
§ 首選型號：E840-DTU(EC05-485)E 系列4G DTU或ECB10-135A5M5M-I（高性能單板機自定義網關）。
§ 推薦理由：提供豐富的串口（RS232/RS485）和網口，可直接連接PLC，支持4G/以太網雙鏈路，內置多種工業協議解析，運行穩定。
o 場景3：移動設備或臨時站點（高靈活性）
§ 首選型號：E870-RIR02系列 4G工業路由器（如手冊中提到的支持VPN、防火墻功能的路由器）。
§ 推薦理由：提供WiFi覆蓋和多個LAN口，可為移動小車、臨時監控點提供靈活的網絡接入。
o 云平臺：可選擇阿里云IoT、ThingsBoard、AWS IoT Core等，提供設備管理、數據可視化、規則引擎和API接口。
o 上層系統：網關處理后的數據通過標準接口（如MQTT）無縫對接至企業的SCADA（數據采集與監控）、MES（制造執行系統）、ERP（企業資源計劃）或BI（商業智能）大屏。
網關的多資源、配置化管理：網關的核心價值在于其靈活的配置能力，充當了協議的“翻譯官”和數據的“調度中心”。
· 設備驅動配置：在網關管理界面，為每個連接的端口/設備設置正確的驅動協議和參數（如Modbus的從站地址、寄存器地址、數據類型）。
· 數據點表配置：定義每個需要采集的數據點的名稱、地址、采集頻率等，形成一張標準化的點表。
· 邊緣計算規則配置：設置簡單的邏輯，如：“IF 溫度 > 80℃ THEN 發送報警信息到平臺”或“每10條數據打包成一個JSON發送”。
· 資源出口配置（關鍵）：
o MQTT：配置MQTT服務器地址、端口、Topic、用戶名密碼。網關將數據打包成JSON格式發布到指定Topic，這是與云平臺交互的最主流方式。
o MySQL：配置數據庫地址、表名。網關可將數據實時插入到遠程或本地?cái)?shù)據庫，供其他系統直接查詢。
o HTTP WEBHOOK：配置URL和報文模板。當特定事件（如報警）發生時，網關向指定服務器發送HTTP POST請求，實現快速消息推送和系統聯動。
① 現場設備連接：將PLC的編程口/通訊口、傳感器的RS485總線等，通過標準線纜連接到智能網關對應的串口或網口。
② 網絡連接：插入SIM卡（若使用4G），連接以太網線作為主用或備用線路。連接天線（4G/LoRa/WiFi）。
③ 供電：使用工業標準的DC 12-24V電源為網關供電，確保電源穩定。
① 網絡接入：通過有線網絡連接到網關，登錄其Web管理界面（默認IP通常為192.168.4.1）。
② 上行網絡配置：設置4G的APN信息，或設置以太網為DHCP/靜態IP。配置網絡優先級和故障切換規則。
③ 下行設備驅動配置：
o 進入“串口/設備配置”頁面，選擇正確的協議（如Modbus RTU）。
o 設置波特率、數據位、停止位、校驗位，與PLC/傳感器保持一致。
o 配置設備地址和輪詢周期。
④ 數據點表配置：
o 在“數據點”或“標簽”管理頁面，根據設備協議手冊，添加需要采集的變量（如“電機電流”、“水箱溫度”），并定義其寄存器地址、數據類型。
⑤ 邊緣規則配置：在“規則引擎”或“報警設置”中，創建基于數據點的報警規則或聚合計算規則。
⑥ 數據出口配置：
o 在“云平臺對接”或“數據轉發”頁面，選擇“MQTT”方式。
o 填寫云平臺提供的MQTT服務器地址、端口、Client ID、用戶名、密碼。
o 設置發布主題（Topic），例如：/factory/line1/gateway1/data。
o （可選）配置MySQL或WEBHOOK作為輔助數據出口。
① 在云平臺創建設備，獲取連接密鑰（對應網關配置中的MQTT參數）。
② 配置平臺側的數據解析腳本（如果網關上傳的是自定義格式）。
③ 創建可視化dashboard，綁定設備數據點。
測試目標
驗證從數據采集、傳輸、處理到展示的全鏈路穩定性和可靠性。
測試場景 | 操作 | 預期結果與驗證點 |
基礎數據流測試 | 模擬改變現場傳感器數值（如調節電位器模擬溫度變化）。 | 30秒內，在云平臺Dashboard上能看到數據點的實時更新。驗證： 采集周期、網絡延遲。 |
邊緣計算觸發測試 | 設置報警規則（溫度>50℃報警），使傳感器數值超限。 | 云平臺立即收到報警消息，并可能觸發郵件/短信通知。驗證： 邊緣規則引擎的有效性。 |
網絡冗余切換測試 | 在網關運行時，拔掉主用的以太網線。 | 云平臺數據接收僅有短暫抖動（數秒內），隨即通過4G網絡恢復穩定上傳。驗證： 多鏈路冗余機制的可靠性。 |
協議兼容性測試 | 在網關上連接一款新的、不同協議的設備（如CAN總線設備）。 | 在網關驅動庫中找到或自定義驅動，配置后能正確采集數據。驗證： 網關的協議擴展能力。 |
· 原因排查：
① 網絡不通：檢查4G信號強度、SIM卡狀態、APN設置是否正確。檢查防火墻是否屏蔽了MQTT端口（通常為1883或8883）。
② 參數錯誤：核對MQTT服務器地址、端口、Client ID、用戶名密碼是否與云平臺上的設備信息完全一致，注意大小寫。
· 解決方案：使用網關的“Ping”或“網絡診斷”功能測試到外網的連通性。使用MQTT客戶端工具（如MQTT.fx）模擬網關連接，隔離問題。
· 原因排查：
① Topic錯誤：檢查網關中配置的發布Topic是否與云平臺訂閱的Topic匹配。
② 數據點未配置：網關未正確配置需要采集的數據點寄存器地址。
③ 協議解析失敗：網關上傳的數據格式與云平臺解析腳本不匹配。
· 解決方案：開啟網關的“調試日志”功能，查看它是否在正常輪詢?cè)O(shè)備并生成MQTT報文。在云平臺查看原始報文，核對數據格式。
· 原因排查：
① 網絡信號差：4G信號強度弱，導致傳輸不穩定。
② 采集頻率過高：數據點輪詢間隔設置過短，導致數據堆積或網關負載過高。
③ 報文過大：?jiǎn)未紊蠄?bào)的數據包過大，在網絡條件差時容易傳輸失敗。
· 解決方案：優化天線位置，改善信號。調整采集頻率，對非關鍵數據降低頻率。在網關邊緣規則中設置數據聚合，減少上報頻次但每次上報更多數據。
· 解決方案：
① 檢查驅動庫：查閱網關廠商最新固件是否已支持。
② 自定義驅動：高端網關通常支持通過Lua、Python等腳本語言或配置方式自定義協議解析。
③ 尋求廠商支持：聯系億佰特等技術支持，提供協議文檔，請求定制開發或指導。
本方案以億佰特工業智能網關為核心，構建了一個靈活、可靠、高效的工業物聯網數據基座。通過其強大的多協議接入、邊緣計算能力和多資源配置化管理，成功解決了工業現場的數據集成難題，實現了云邊端協同的現代化管理模式。該方案架構清晰、選型明確、步驟詳實，是工業企業進行數字化、智能化升級的理想?yún)⒖妓{(lán)圖。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多工業智能網關和物聯網應用案例資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號進行了解，也可以直接撥打400電話咨詢技術專員！
