E53-GW(470FMS22R)網關是億佰特基于SX1268芯片方案設計的一款多通道LoRa擴頻技術、新一代星型組網技術的設備監察系統網關。該FMS星型組網網關具有強大的抗干擾能力，讓無線通信在工業現場更加穩定可靠，同時設備監察系統支持超大網絡容量，FMS網關最大可接入1200個節點。設備監察系統無線傳輸模塊與網關適用于智能家居、智能樓宇化、安防系統、光伏、物流等大規模物聯網應用場景。
FMS網關使用3片SX1268模擬實現4RX+1TX的FDD雙工通信。RX頻率范圍470-490MHz，TX頻率范圍500MHz~510MHz。FMS網關可配置為主網關和從網關，主網關是網絡的核心設備，一個網絡中只允許一個主網關存在。從網關通過RS485總線與主網關進行數據交互。E53-GW(470FMS22R)星型組網FMS網關需要與E53-470FMS22S設備監察系統模塊搭配使用。本文主要介紹E53-GW(470FMS22R)星型組網網關的通信教程。
①支持CSMA功能，電臺自動根據當前環境噪音強度等待發送。極大的提高模塊在惡劣環境下的通信成功率；
②支持AES128數據加密，有效防止數據被截取；
③可實現多級中繼組網，有效擴展通信距離，實現超遠距離通信；
④支持自組網，網關最大可支持1200個節點；
設備 | 數量 | 備注 |
網關 | ≥1臺 | 1主網關，加上若干從網關（按需） |
節點 | ≥1臺 | 節點作為數據上報終端 |
電腦 | 1臺 | 配置與監控網關及節點設備 |
RS485線纜 | 1條 | 連接主從網關（按需） |
USB轉RS485串口工具 | 1個 | TTL或485串口 |
主從網關通過RS485 雙絞線通過端口②連接。連接時注意線序：A1+接 A1+、B1-接 B1-、GND 接 GND。
端口 | 功能 |
1 | RS485 配置接口（連接 PC，配置網關，當前配置921600/8/N/1） |
2 | RS485 通訊接口（連接從網關、控制器，當前配置 921600/8/N/1） |
3 | DC 5V供電接口 |
4 | DC 12V供電接口 |
5 | 調試UART 接口，物理接口為 micro-USB，實際為TTL 串口。需要用內部帶USB轉UART 芯片的USB 線連接，線序為USB_D+ 接MCU_UART_TX，USB_D- 接MCU_UART_RX。（連接PC，配置網關，log 信息，當前配置921600/8/N/1） |
6 | 恢復出廠設置按鍵 |
7 | RF天線接口 |
8 | RF天線接口 |
通過1號端口連接PC，使用AT指令對主從網關進行初始化配置。
①主網關配置：（節點與從網關EUI根據實際情況配置）
序號 | 參數名稱 | 指令 |
1 | 主從屬性 | AT+MASTERSLAVE=1（主網關） |
2 | 注冊從網關 | AT+REGISTERGW=0016C001FF18CBF6（按需填寫從網關EUI） |
3 | 注冊節點 | AT+REGISTERNODE=0011223344556672,1122334444332211,00112233445566777766554433221100 |
4 | 從網關輪詢周期 | AT+SLAVEGWHEARTBEAT=1000（范圍：[20,10000]，單位：ms） |
5 | 節點心跳包 | AT+NODEHEARTBEAT=300（范圍:[10,2592000]，單位：s） |
②節點配置：
序號 | 參數名稱 | 指令 |
1 | 節點EUI | AT+EUI=2222222222222222 （重啟生效） |
2 | 退出配置 | AT+EXIT （使用此指令會自動軟件復位節點） |
節點上行消息有Heartbeat 、 Alarm 、自定義數據上報三種消息類型。
①報警信號產生：

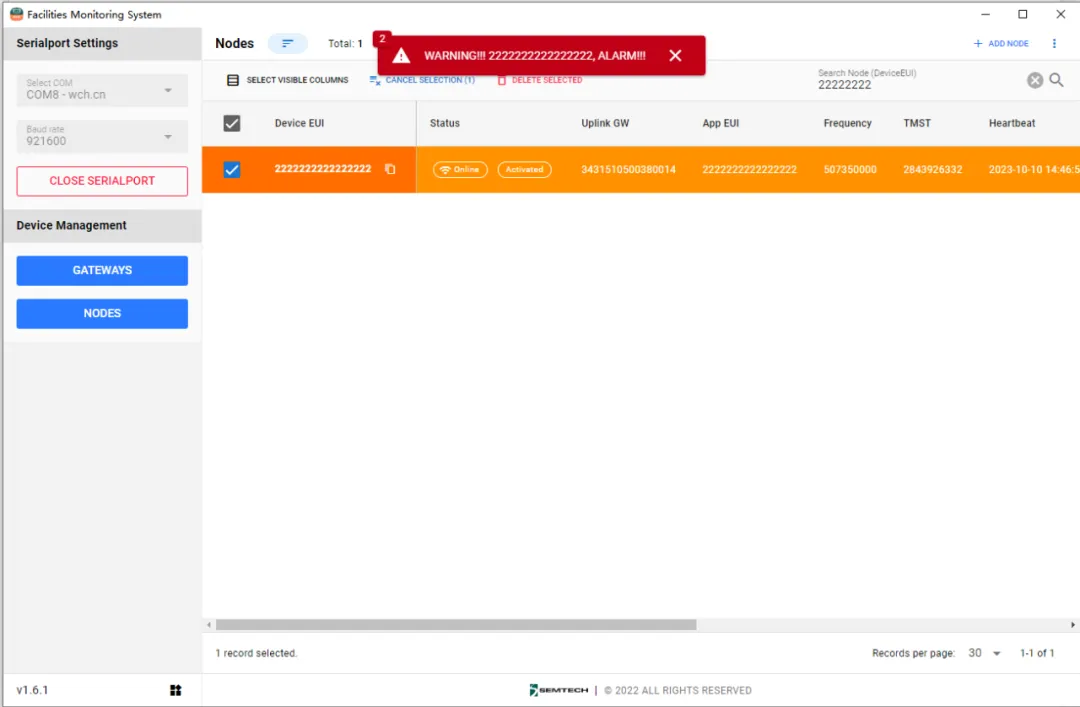

通過節點觸發按鍵，模擬產生火災信號，節點會立即喚醒并周期性上報報警信息，并通過蜂鳴器發出報警音。GUI 收到報警信號時，對應節點會顯示報警信息。
②報警信號消除：

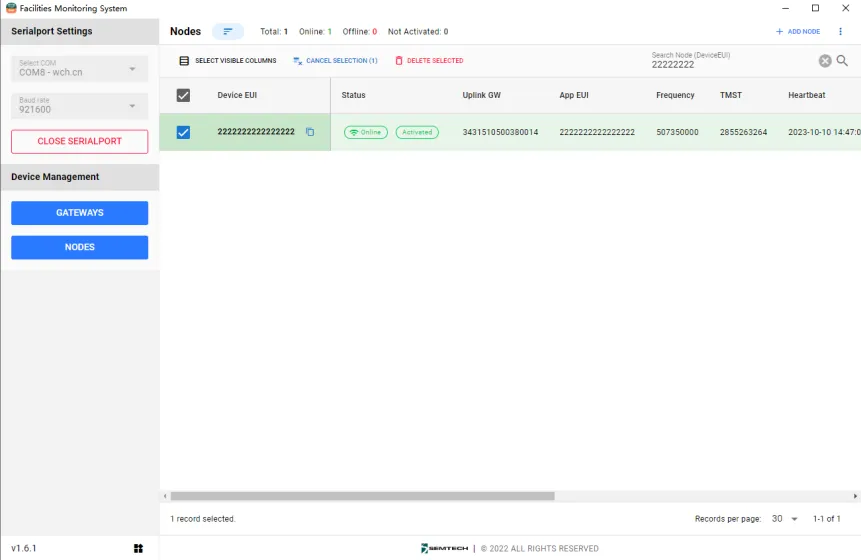

節點處于報警狀態時，再次單擊按鍵，模擬火災信號消失，節點關閉蜂鳴器報警音，并回到心跳狀態。GUI 收到心跳數據，認為報警消失，清除報警提示。
③節點發送自定義消息（請確保節點已經入網成功）
節點通過指令形式進行自定義數據上報，下面將對其進行上報信息實例展示：
1、把節點串口通過TTL連接至PC，打開串口調試工具；

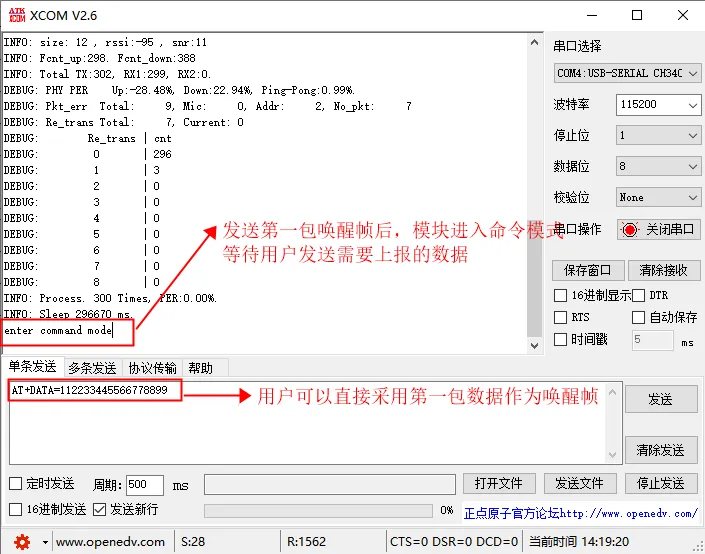

發送指令“AT+DATA=112233445566778899”，因為節點除主動上報信息外，其他時間均處于低功耗狀態，所以我們在發送數據前需要通過串口發送一包數據作為喚醒幀，然后再進行真實數據傳輸；
發送喚醒幀后，模塊進入命令模式后，用戶再通過指令“AT+DATA=112233445566778899”進行上報數據。

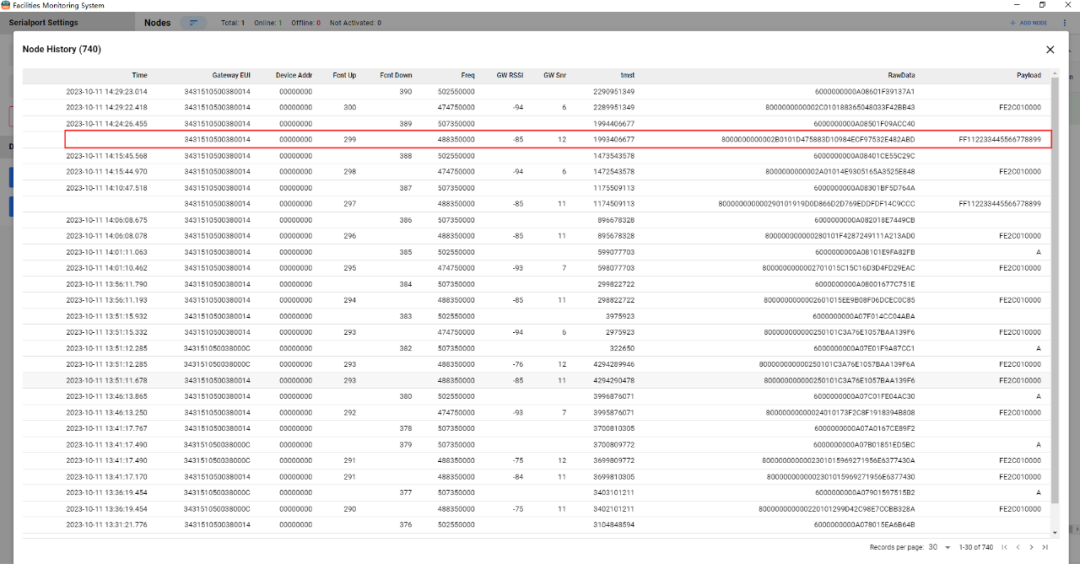

2、通過網關GUI節點歷史交互數據可以看到，我們收到了來自節點上報的數據“112233445566778899”，前面FF是作為報警數據協議頭。注意，我們節點上報自定義數據采用與報警同樣協議頭，所以理論上可以直接使用自定義數據進行模擬報警信號，但是不建議用戶這樣使用，應避免報警與自定義數據內容重合。最大單包傳輸20字節（具體請看指令描述）。
3、自定義數據上報邏輯：
① 指令需要以回車換行結尾；
② 串口指令發送完成后，節點將自動退出指令模式，立即去把數據通過無線上報給網關，然后節點自動進入休眠，延時等待網關的應答數據（若未收到網關應答，節點將會自動采取重發機制）；
③ 網關接收到節點上報數據后，延時應答節點心跳；
④ 節點收到網關應答后，重新進入休眠按照設定的心跳周期進行周期上報心跳包數據。
