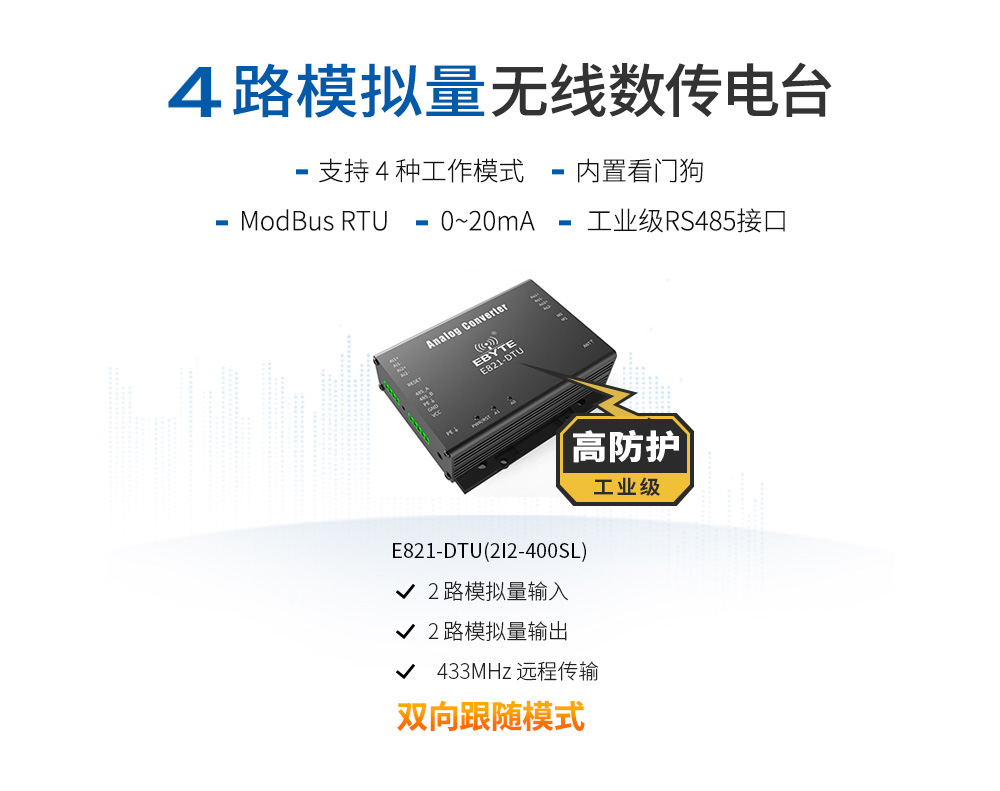

采集類型：模擬量
采集范圍：0~20mA
接口類型：RS485
采集路數：4路
產品重量：245g±5g

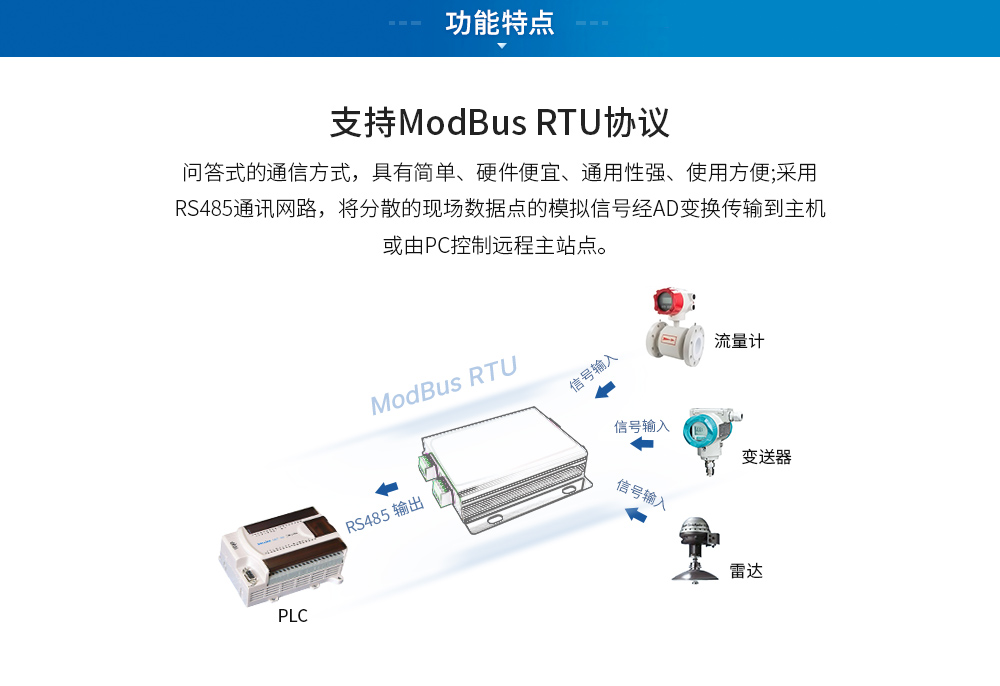

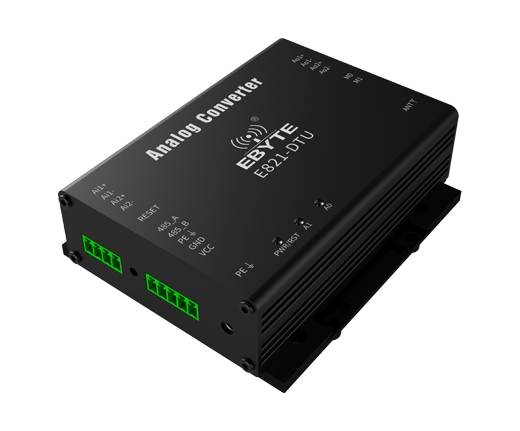

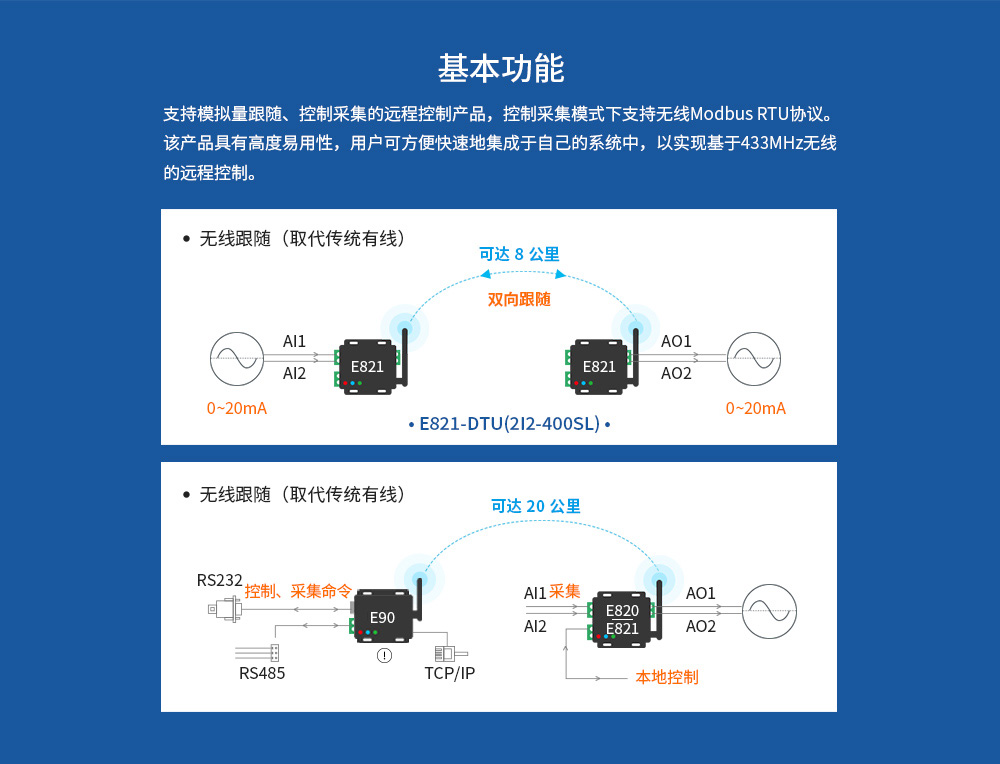

產品簡介：一款支持模擬量跟隨、控制采集的遠程控制產品，控制采集模式下支持無線 Modbus RTU 協議。該產品具有高度易用性，用戶可方便快速地集成于自己的系統中，以實現基于 433MHz 無線的遠程控制。接收端的模擬量輸出可跟隨發送端的模擬量輸入，配置為雙向跟隨后，發送端的模擬量輸出可跟隨接收端的模擬量輸入。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 無線參數 | 指標 |
| 標準頻段 | 433MHz |
| 發射功率 | 1W |
| 硬件參數 | 指標 |

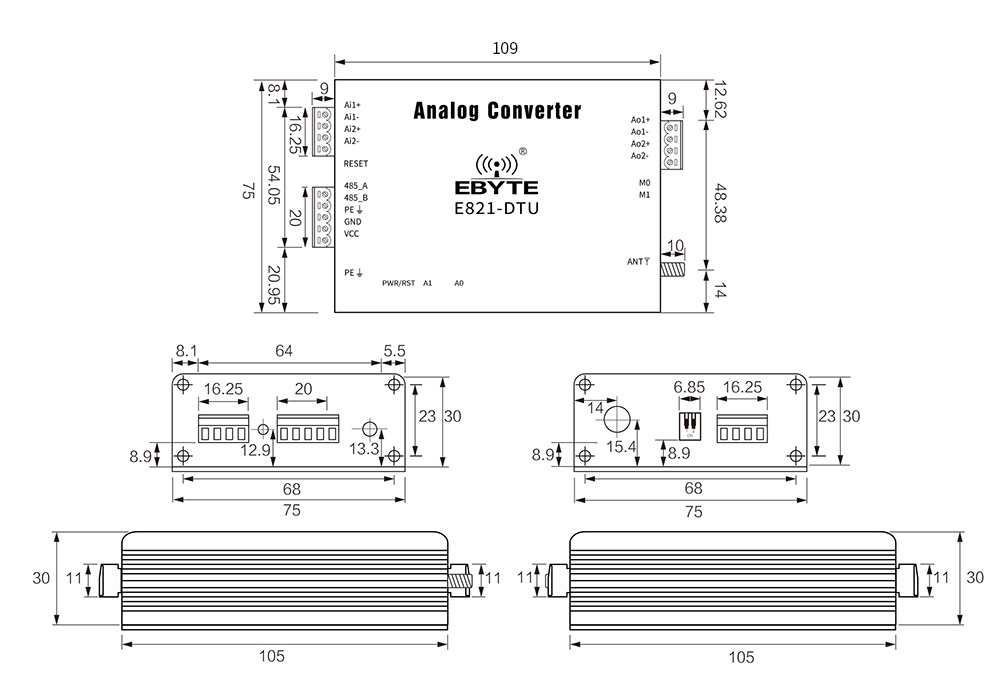

| 產品尺寸(H*W*D) | 109*75*35mm±1mm（底座5mm） |
| 產品重量 | 245g±5g |
| 工作溫度 | -20℃~+70℃ |
| 存儲溫度 | -40℃~+85℃ |
| 工作濕度 | 5%~95% |
| 存儲濕度 | 1%~95% |
| 工作電壓 | 8V~28V |
| 電流采集范圍 | 0mA~20mA |
| 電流輸出范圍 | 0mA~20mA |
| 精度 | 0.2% |
| 數據接口 | RS485:9600bps |
| 軟件參數 | 指標 |
| 工作模式 | 跟隨發射、跟隨接收、控制采集、配置模式 |
| 配置命令 | Modbus RTU |

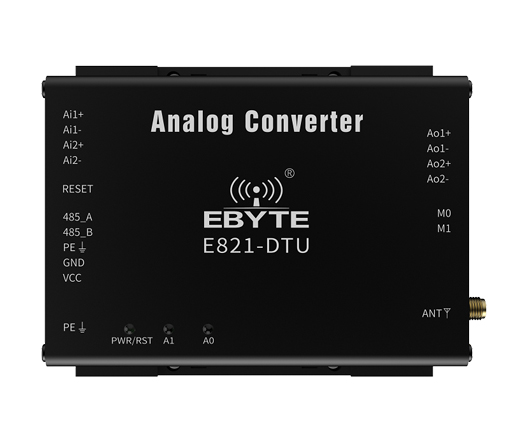

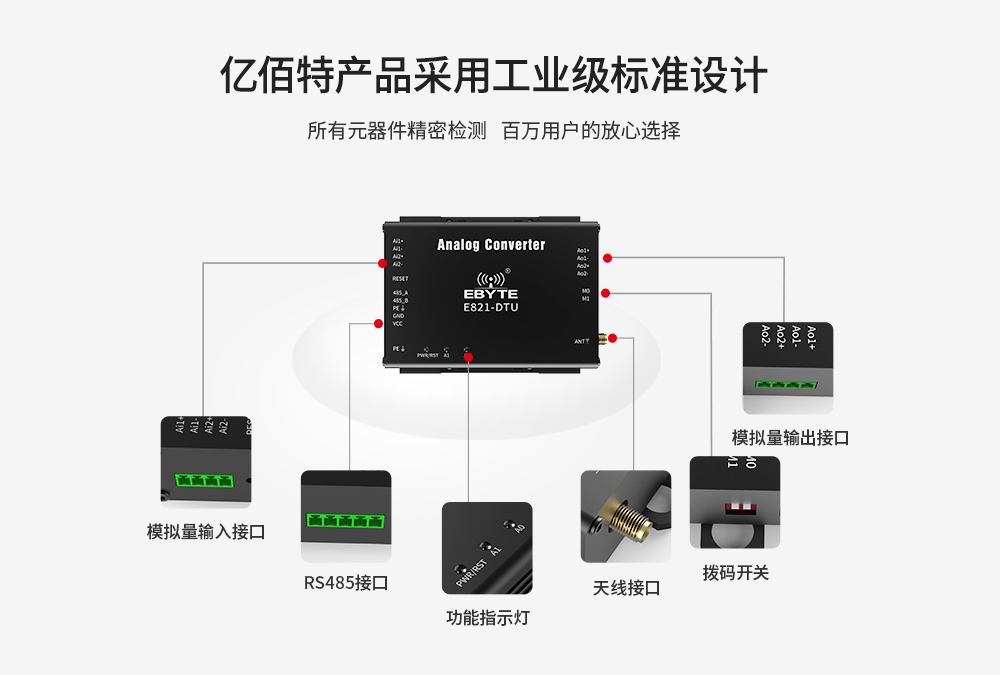

| 腳號 | 名稱 | 功能 | 說明 |

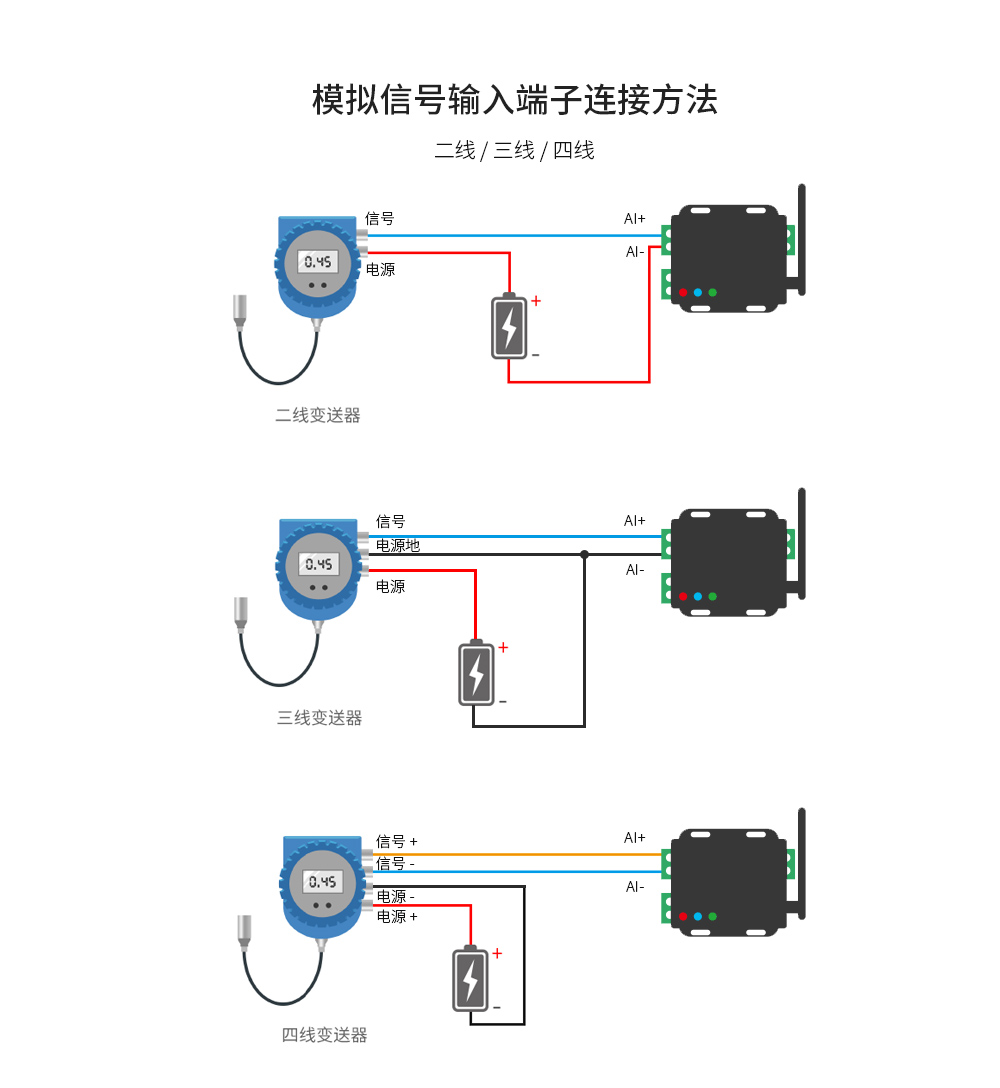

| 1 | AI1+ | 模擬信號輸入通道 1 正極 | 模擬信號的輸入引腳，與 AI1-形成輸入 |
| 2 | AI1- | 模擬信號輸入通道 1 負極 | 與 AI1+成對使用 |
| 3 | AI2+ | 模擬信號輸入通道 2 正極 | 模擬信號的輸入引腳，與 AI1-形成輸入 |
| 4 | AI2- | 模擬信號輸入通道 2 負極 | 與 AI2-成對使用 |
| 5 | RESET | 復位按鍵 | 長按 5s 復位設備地址 |
| 6 | 485_A | RS_485 接口 A | RS_485 接口 A 與設備 A 接口相連 |
| 7 | 485_B | RS_485 接口 B | RS_485 接口 B 與設備 B 接口相連 |
| 8 | PE | 接地 | 接地 |
| 9 | GND | 壓線式電源輸入負極 | 電源參考地 |
| 10 | VCC | 壓線式電源輸入正極 | 電源輸入端，DC 8V~28V，建議 12V/24V |
| 11 | PE | 接地 | 接地 |
| 12 | PWR/RST | 電源/復位成功指示 | 雙色燈，藍燈為電源指示燈，綠燈為復位成功指示燈 |
| 13 | A1 | 無線發射/接收數據指示 | 雙色燈，藍燈為發射數據指示，綠燈為接收數據指示（通道 1） |
| 14 | A0 | 無線發射/接收數據指示 | 雙色燈，藍燈為發射數據指示，綠燈為接收數據指示（通道 2） |
| 15 | ANT | 天線接口 | 433MHz 天線 |
| 16 | 撥碼開關 | 模式選擇 | M1M0（00、01、10、11） |
| 17 | AO2- | 模擬信號輸出通道 2 負極 | 與 AO-成對使用 |
| 18 | AO2+ | 模擬信號輸出通道 2 正極 | 模擬信號的輸出引腳，與 AO2-形成輸出 |
| 19 | AO1- | 模擬信號輸出通道 1 負極 | 與 AO+成對使用 |
| 20 | AO1+ | 模擬信號輸出通道 1 正極 | 模擬信號的輸出引腳，與 AO1-形成輸出 |
