接口方式：TTL串口+RJ45
工作電壓：DC 3.0～5V
傳輸介質：網線
網絡協議：TCP/UDP、MQTT、HTTP、IPV4、DHCP、DNS
產品尺寸：22*35mm
產品重量：9±1g

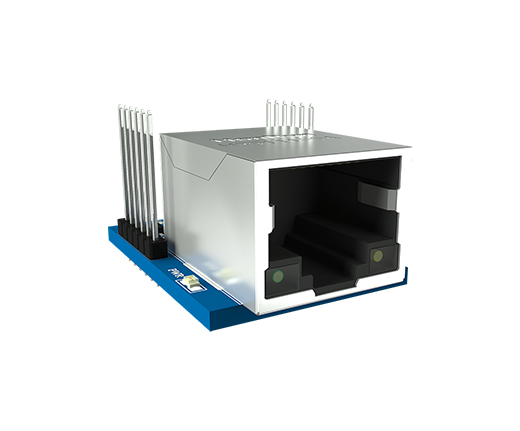

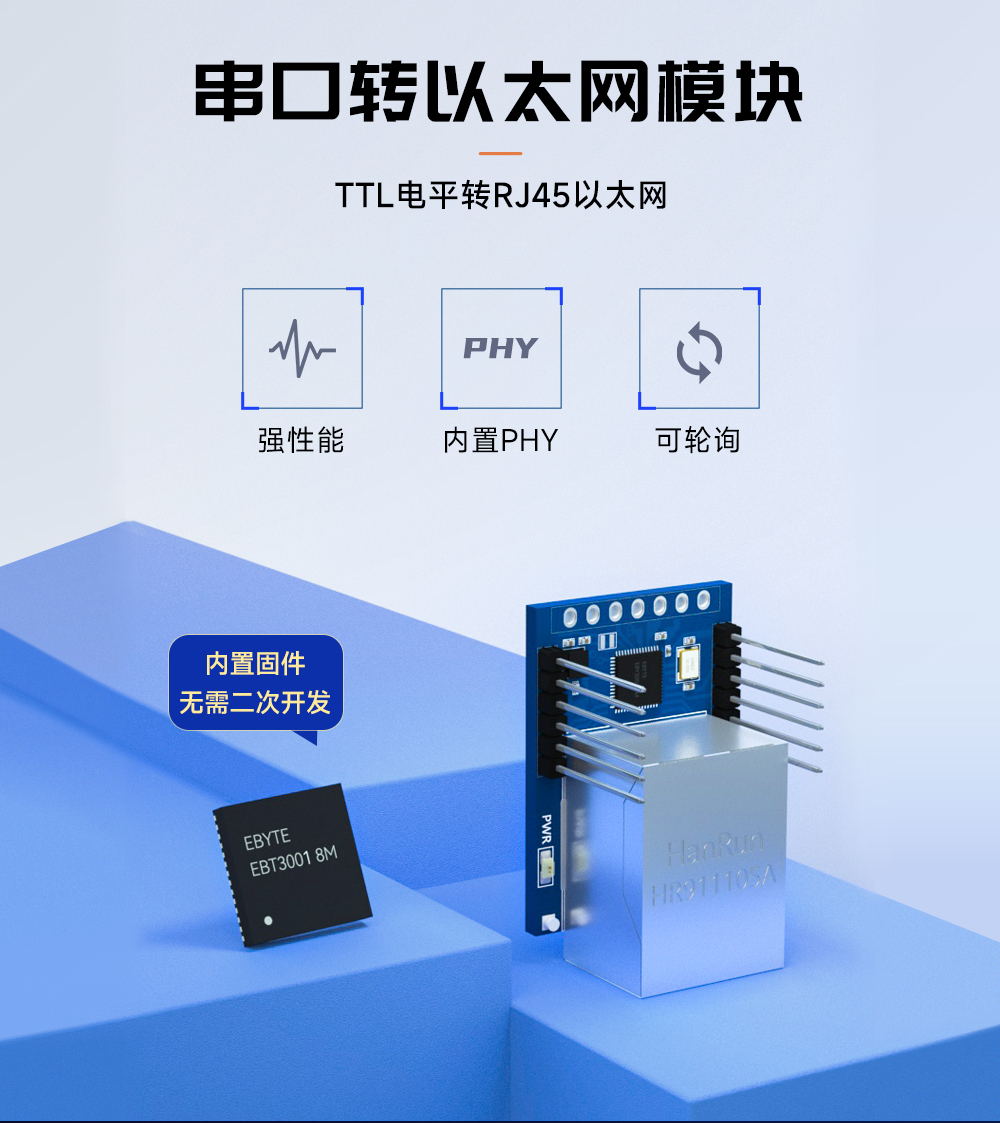

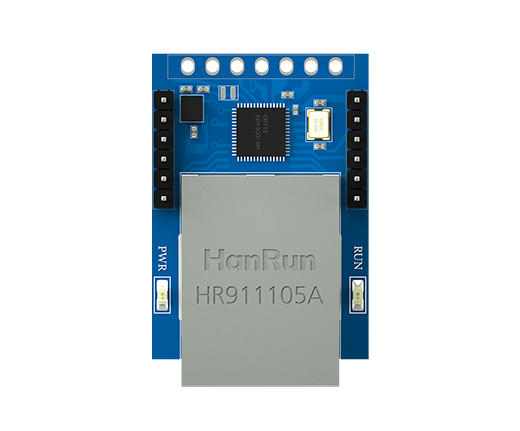

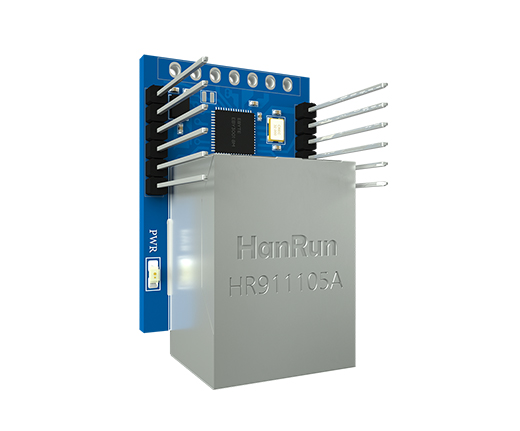

產品簡介：NT1/NT-B以太網模塊是實現串口數據?以太網數據傳輸?shù)木W(wǎng)口模塊（又稱“超級網口”）。產品自帶RJ45接口，插針?lè)庋b?？蓾M(mǎn)足各類TTL 電平串口設備、MCU的聯網功能。
| 序號 | 項目 | 說明 |
| 1 | 工作電壓 | DC 3.0~5 V |
| 2 | 工作電流 | 待機：40mA @ 3.3V ；峰值：300mA@3.3V ；待機：30mA @ 5V ；峰值：250mA@5V |
| 3 | 接口 | 串口(TTL)、網口(RJ45) |
| 4 | 串口電平 | 3.3V TTL電平，如需5V需外接轉換電路 |

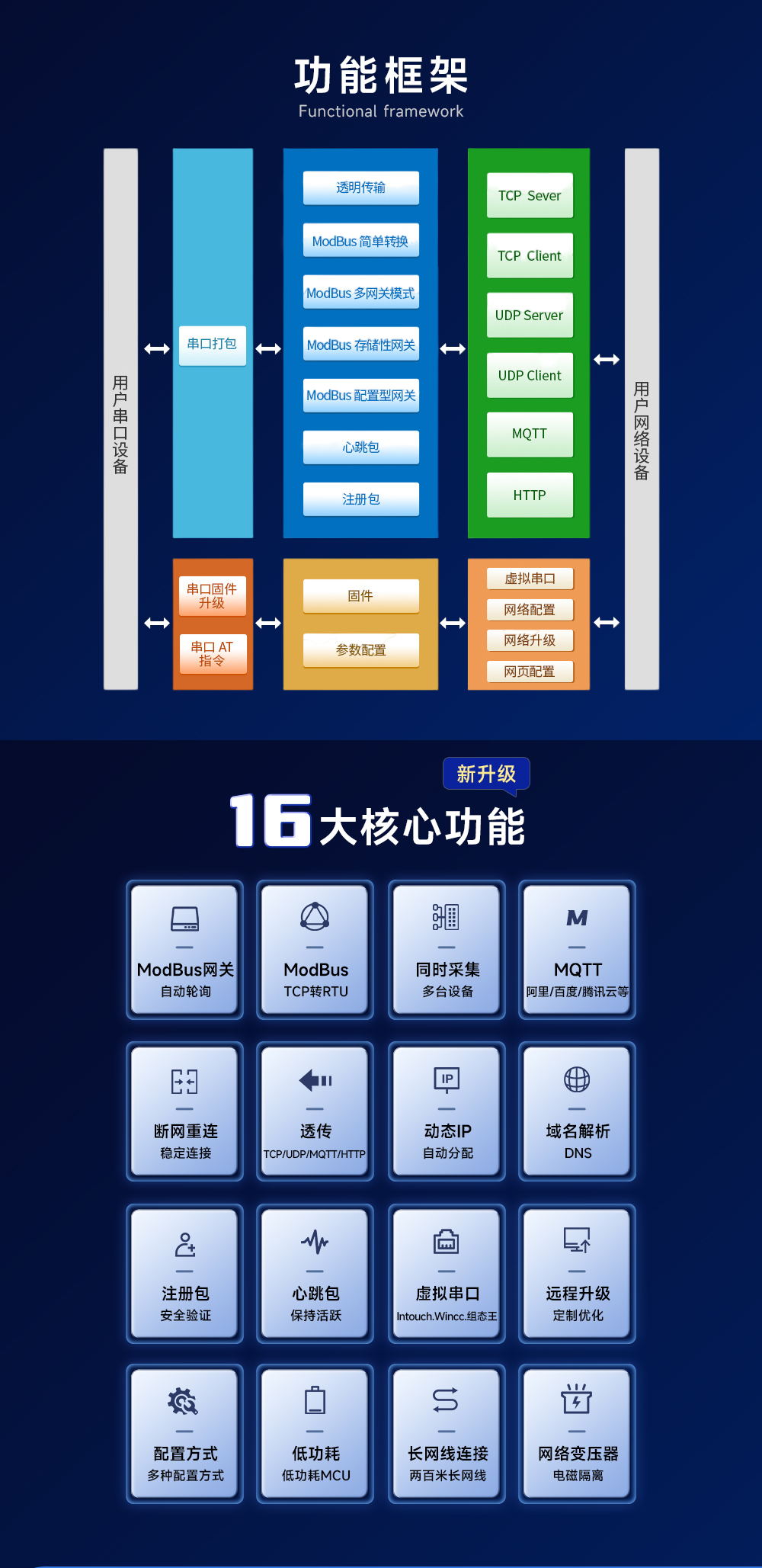

| 5 | 工作模式 | TCP Server（默認)、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| 6 | Socket連接 | TCP服務器支持6路客戶端連接 |
| 7 | 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| 8 | IP獲取方式 | 靜態IP（默認）、DHCP |
| 9 | DNS域名解析 | 支持 |
| 10 | 域名解析服務器 | 114.114.114.114（可自定義） |
| 11 | 配置方式 | 網頁、參數配置工具、AT指令 |
| 12 | P地址 | 192.168.3.7（可自定義） |
| 13 | 用戶名 | admin（可自定義） |
| 14 | 密碼 | admin(可自定義） |
| 15 | 本地端口 | 8887（可自定義） |
| 16 | 子網掩碼 | 255.255.255.0(可自定義） |
| 17 | 網關 | 192.168.3.1（可自定義） |
| 18 | 串口緩存 | 1024 Byte |
| 19 | 打包機制 | 512 Byte |
| 20 | 串口波特率 | 1200~230400 bps（默認115200 ) |
| 21 | 數據位 | 5、6、7、8（默認） |
| 22 | 停止位 | 1(默認)、2 |
| 23 | 校驗位 | None（默認)、Odd、Even、Mark、Space |
| 24 | 流控 | NONE（默認)、RTS/CTS、DSR/DTR、XON/XOFF |
| 25 | 產品尺寸 | 35×22×19mm (NT1，L×WxH) 35×22×24mm (NT1-B，L×W×H) |
| 26 | 產品重量 | 9.0g ± 1g (NT1） ，8.8g ± 1g (NT1-B) |
| 27 | 工作溫濕度 | -40 ~ +85℃、5%~95%RH（無凝露） |
| 28 | 存儲溫濕度 | -40~ +105℃、5%~ 95%RH（無凝露） |

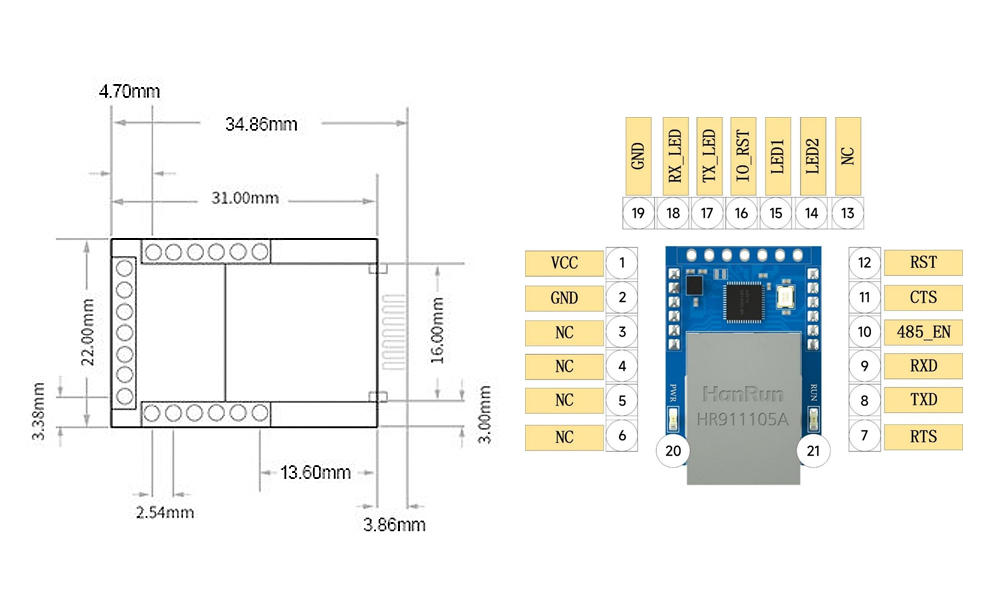

| 序號 | 引腳 | 功能 |
| 1 | VCC | 電源正輸入，支持3~5.5V輸入: |
| 2 | GND | 公共接地端，電源負端輸入; |
| 3-6 | NC | 默認懸空; |
| 7 | RTS | 串行數據的MODEM輸出信號，請求發送; |
| 8 | TXD | 串口發送數據，TTL電平通訊電壓僅支持3.3V，若接5V需電平轉換; |
| 9 | RXD | 串口接收數據，TTL電平通訊電壓僅支持3.3V，若接5V需電平轉換; |
| 10 | 485_EN | RS485使能控制引腳，串口發送數據時置高，常態為低: |
| 11 | CTS | 串行數據的MODEM 輸入信號，清除發送; |
| 12 | RST | 外部復位輸入，低電平 100ns 以上有效，內部弱上拉； |
| 13 | NC | 默認懸空: |
| 14 | LED2 | 網口link指示燈輸出， 上電3秒內，輸出4Hz方波 默認輸出高電平，TCP協議下連接成功后輸出低電平，UDP協議下默認輸出低電平: |
| 15 | LED1 | 運行指示腳 上電3秒內輸出4hz方波 網線未連接：輸出5hz方波 網線已連接：但未聯網：輸出1hz方波 網絡連接成功：輸出0.33hz方波 串口有數據收發時，輸出60ms脈沖低電平 |
| 16 | IO_RST | 恢復出廠引腳，內部弱上拉，可外接復位按鍵，低電平持續 5s 左右有效； |
| 17 | TX_LED | 串口發送指示燈； 上電3S內，輸出4Hz方波； 3秒后，未檢測到網線輸出低電平，檢測到網線時輸出高電平； 網線檢測完成后，有數據輸出時輸出低電平； 持續有數據時輸出周期80ms，低電平20ms的方波信號； |
| 18 | RX_LED | 上電3S內，輸出4Hz方波, 3秒后，未檢測到網線輸出低電平，檢測到網線時輸出高電平， 網線檢測完成后，有數據輸入時輸出低電平，持續有數據時輸出周期80ms，低電平20ms的方波信號； |
| 19 | GND | 公共接地端，電源負端輸入; |
| 20 | PWR | 電源接入指示燈; |
| 21 | RUN | 上電3秒內輸出4hz方波 網線未連接：輸出5hz方波 網線已連接：但未聯網：輸出1hz方波 網絡連接成功：輸出0.33hz方波 串口有數據收發時，輸出60ms脈沖低電平 |
| 產品說明書 |
【用戶手冊】NT1&NT1-B_UserManual_CN  |
| 【AT指令手冊】AT指令集 |
| 開發測試 |
| 【封裝文件】NT1 |
| 【虛擬串口】 |
| 【配置工具】NT1&NT1-B用戶上位機 |
| 【用戶切換固件】NT1/NT1-B用戶切換固件 |
| 【XCOM工具】XCOM |
| 【網絡調試助手】NT1/NT1-B網絡調試助手 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口方式 | 尺寸大小 | 傳輸介質 | 網絡協議 | 簡單透?jìng)鞣绞? | TCP Server 連接 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|
| NT1-M | TTL串口+RJ45 | 32.5*16.5*17.5 | 網線 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP/MQTT Client | 6路Socket連接 | ||
| NE2-T1M | TTL串口+RJ45 | 32.5*16.5*17.5 | 網線 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP Client、MQTT Client | 2*5路 | ||
| NE2-T1B | TTL串口+RJ45 | 35*22*25 | 網線 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP Client、MQTT Client | 2*5路 | ||
| NE2-T1 | TTL串口+RJ45 | 35*22*25 | 網線 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | TCP/UDP Server/Client、HTTP Client、MQTT Client | 2*5路 | ||
| NT1/NT1-B | TTL串口+RJ45 | 22*35 | 網線 | TCP/UDP、MQTT、HTTP、IPV4 | TCP Server、TCP Client、UDP Server、UDP Client | 支持最多6路TCP連接 |
