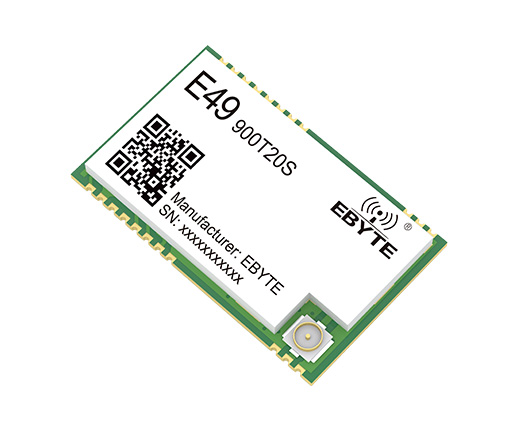

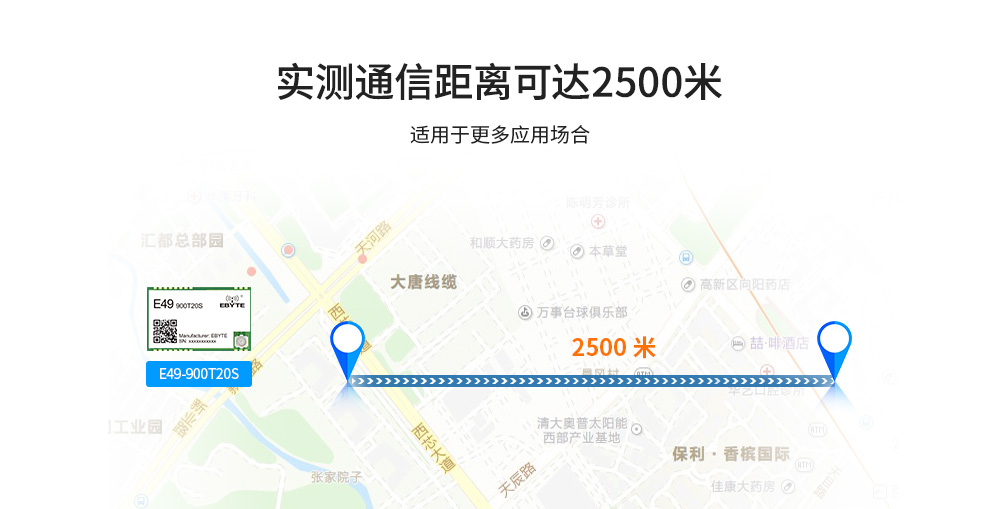

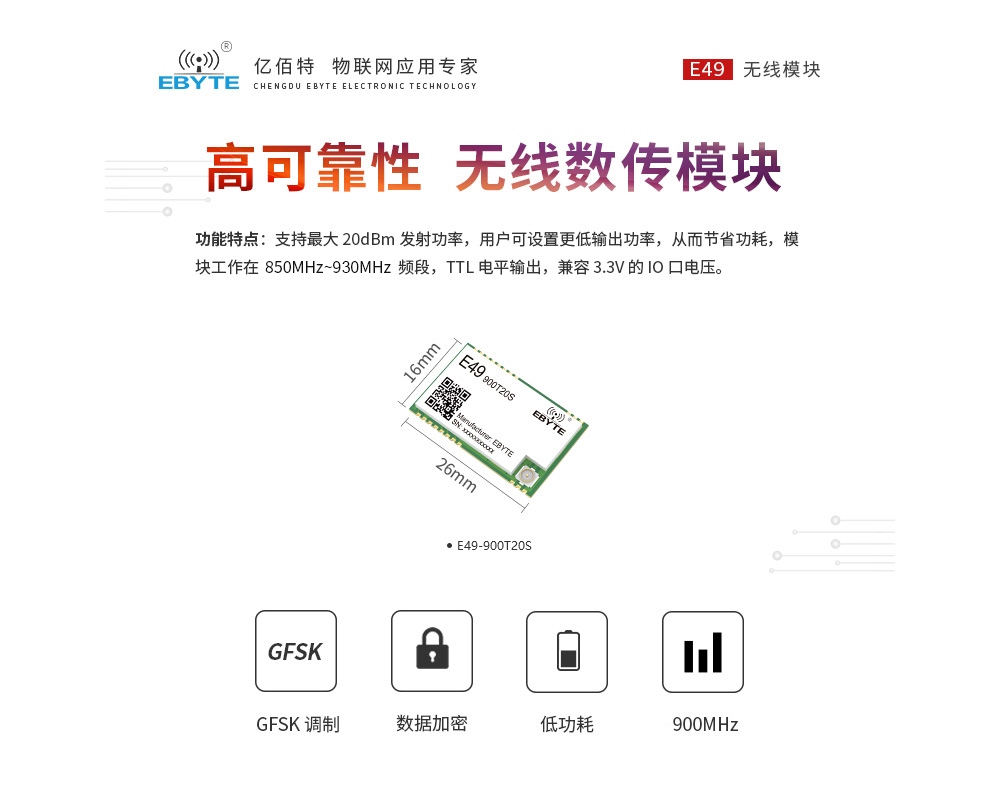

| 主要參數 | 描述 | 備注 |
| 參考距離 | 2500m | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中 速率 1.2kbps |
| 分包方式 | 54 Btye | 單包最大容量，超出后自動分包。 |
| 緩存容量 | 500 Btye | - |
| 調制方式 | GFSK | - |
| 通信接口 | UART 串口 | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | - |
| 外形尺寸 | 26*16mm | - |

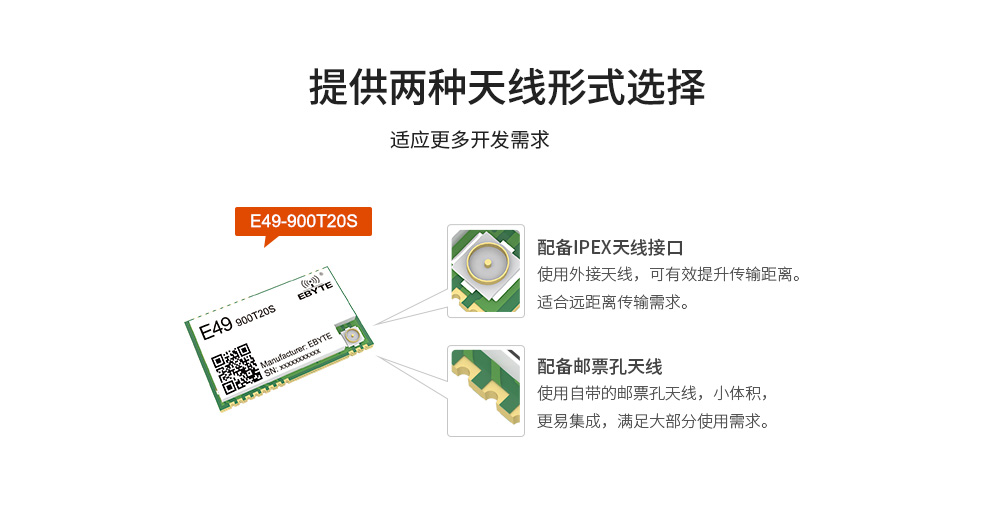

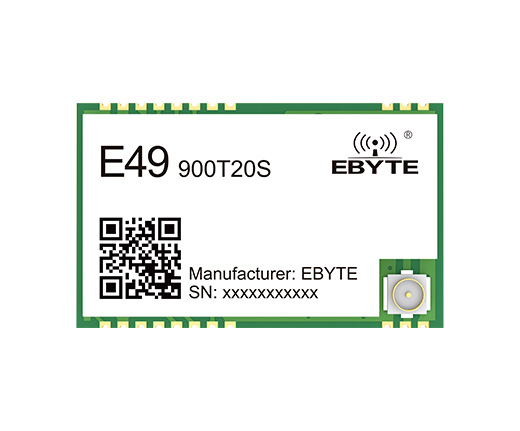

| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50 歐姆 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 3.3 | 5 | 5.5 | V | 超過 5.5V 永久燒毀模塊 |

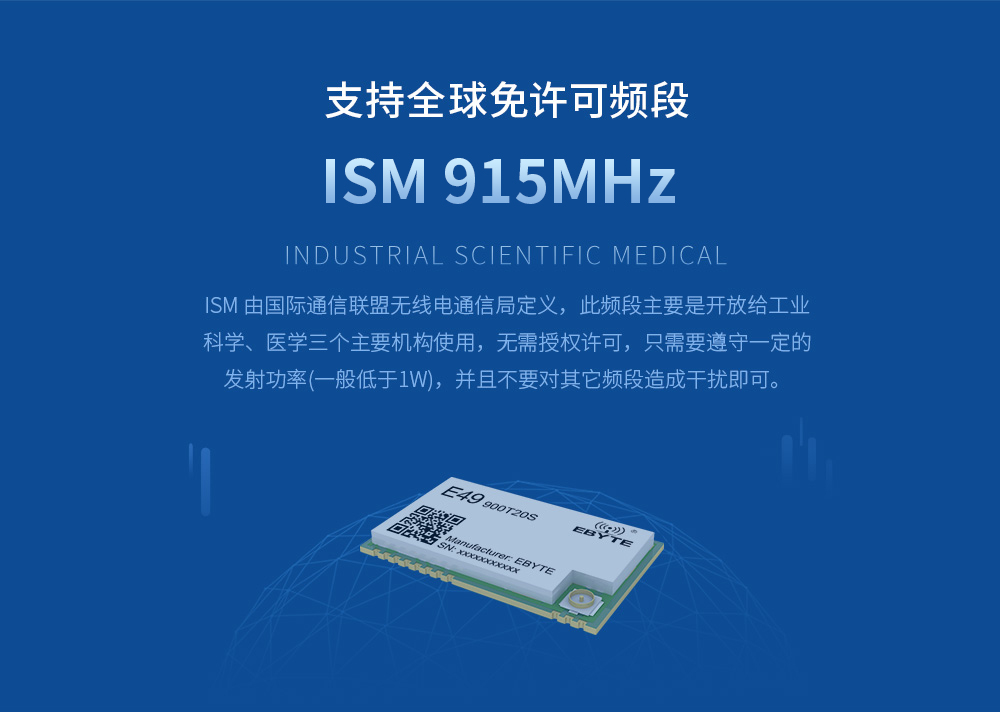

| 工作頻段 | 850 | 868 | 930 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 97.9 | - | mA | 瞬時功耗 |
| 接收電流 | - | 12.04 | - | mA | - |
| 休眠電流 | - | 1.3 | - | uA | 軟件關斷 |

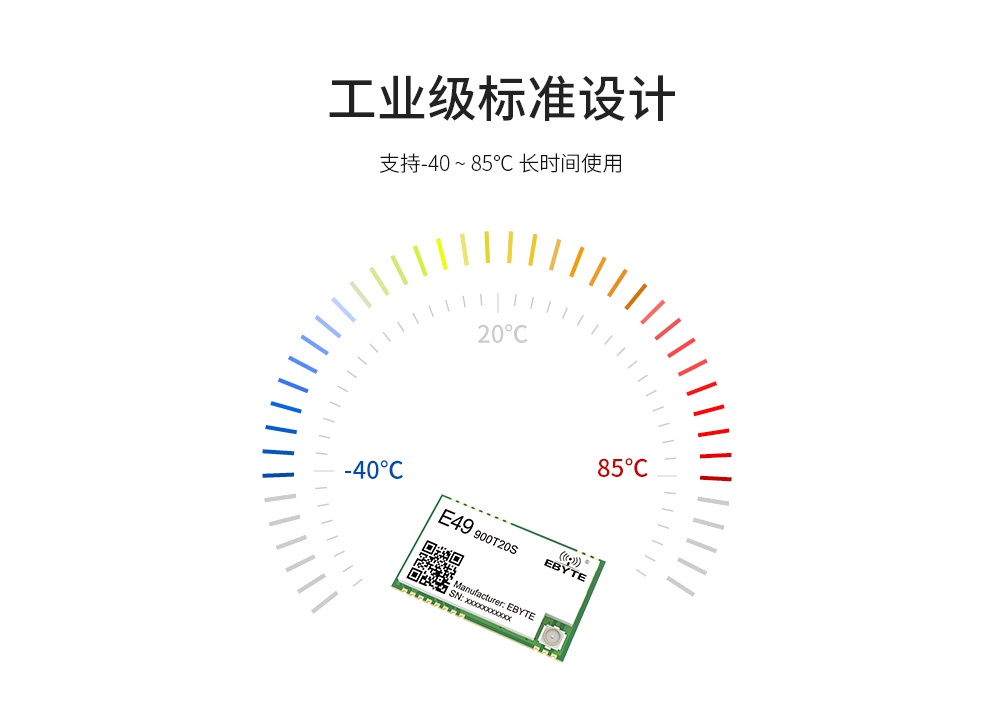

| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |

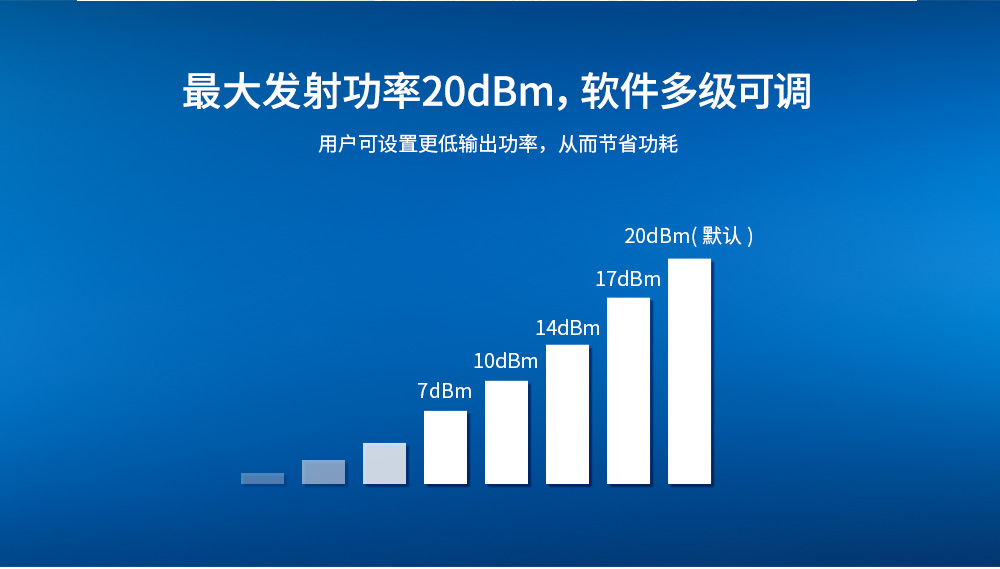

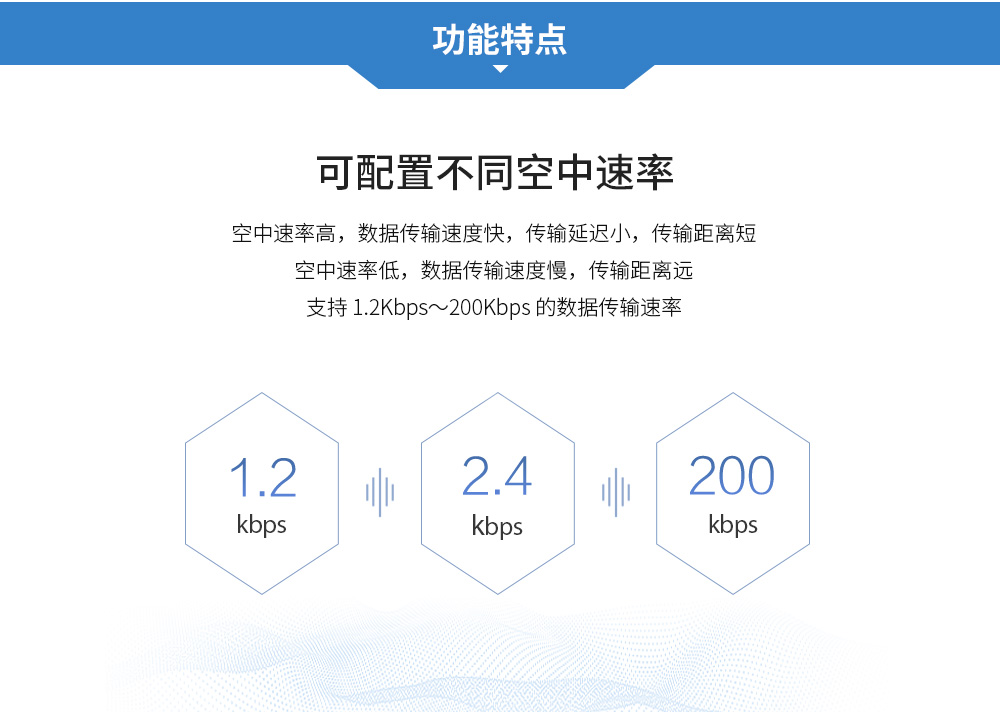

| 最大發射功率 | - | 20 | - | dBm | - |
| 接收靈敏度 | -114 | -115 | -116 | dBm | 空中速率為 2kbps |
| 空中速率 | 1.2k | 2.4k | 200k | bps | 用戶編程控制 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 模塊地線 | |
| 2 | GND | 模塊地線 | |
| 3 | GND | 模塊地線 | |
| 4 | GND | 模塊地線 | |
| 5 | M0 | 輸入（極弱上拉） | 和M1配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 6 | M1 | 輸入（極弱上拉） | 和M0配合，決定模塊的工作模式（不可懸空，如不使用可接地） |
| 7 | RXD | 輸入 | TTL串口輸入，連接到外部TXD引腳 |
| 8 | TXD | 輸出 | TTL串口輸出，連接到外部RXD引腳 |
| 9 | AUX | 輸出 | 指示模塊工作狀態，用戶外部喚醒MCU，上電自檢初始化期間輸出低電平 |
| 10 | VCC | - | 模塊電源正參考，電壓范圍：3.3V~5.5V DC |
| 11 | GND | - | 模塊地線 |
| 12 | NC | - | - |
| 13 | GND | - | 模塊地線 |
| 14 | NC | - | - |
| 15 | NC | - | - |
| 16 | NC | - | - |
| 17 | NC | - | - |
| 18 | NC | - | - |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
