類型：吸盤天線
頻段：2.4G/5.8G/WiFi
接口：SMA-J
阻抗：50Ω
增益：4/6dBi
駐波比：≤1.5

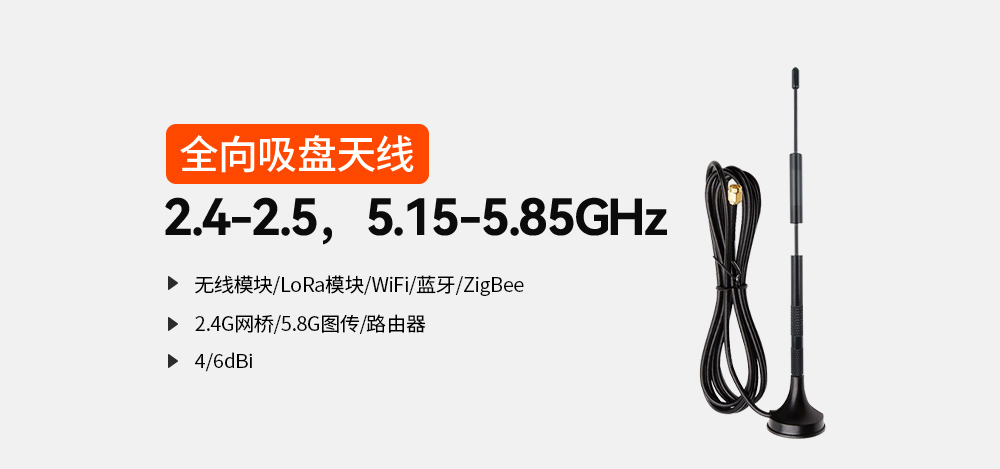

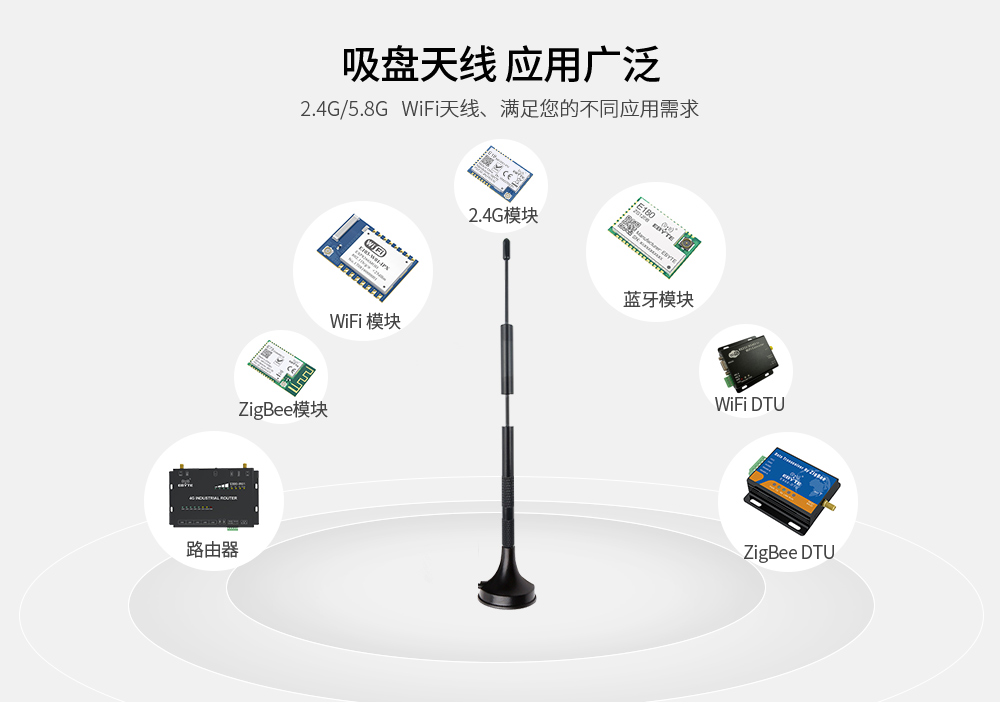

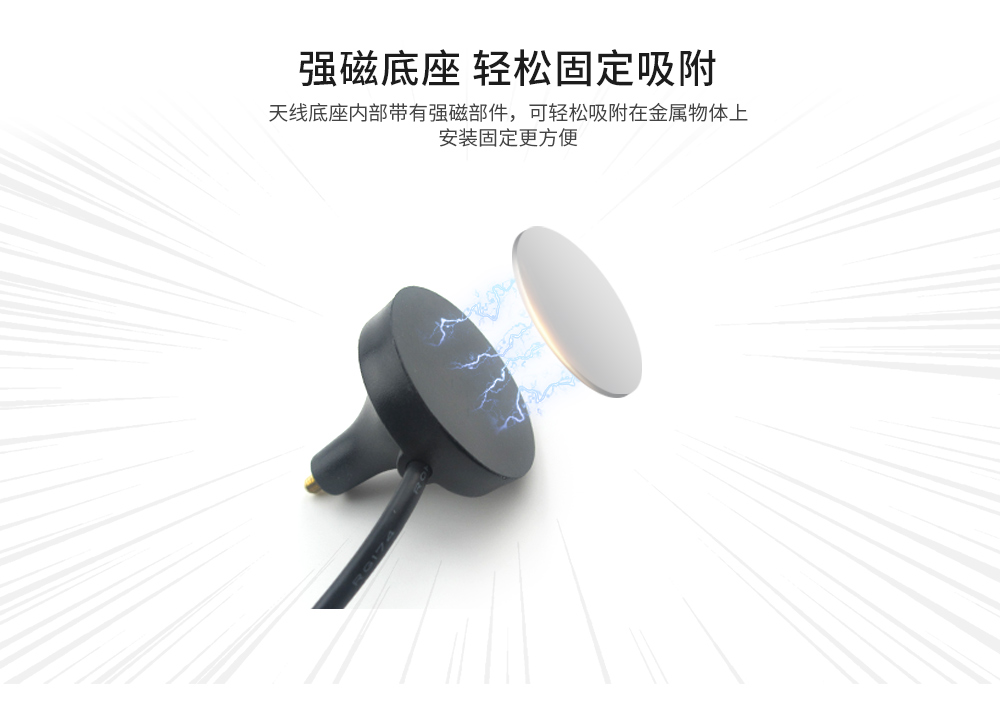

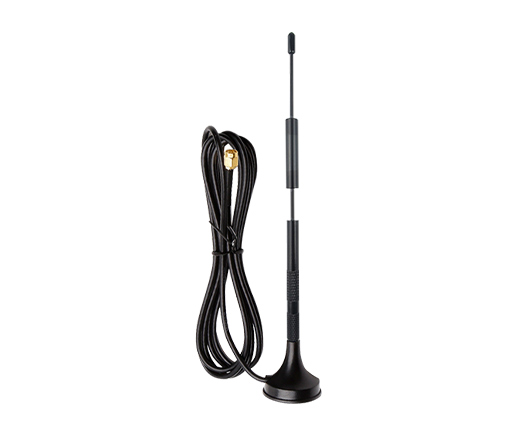

產品簡介：TXWF-XPL-150是一款2.4G/5.8G/WiFi雙頻段的吸盤天線。天線總體高度約196mm，SMA-J接口（SMA內螺紋內針），頂部加感，帶有強磁底座，可以吸附于金屬表面且不易脫落；適用于無線模塊、數傳電臺、車臺等各種2.4G/5.8G/WiFi雙頻段無線設備。
| 主要參數 | 參數值 |
| 天線帶寬 | 2.4-2.5；5.15-5.85GHz |
| 天線增益 | 4/6dBi |
| 電壓駐波比 | ≤1.5 |
| 極化方向 | 垂直極化 |
| 輻射方向 | 全向 |
| 輸入阻抗 | 50Ω |
| 功率容量 | 50W |
| 產品尺寸 | 196mm |
| 吸盤直徑 | 30mm |
| 整體重量 | 39g |
| 天線材質 | 碳素鋼、ABS |
| 饋線長度 | 1.5M（可定制） |
| 饋線材質 | RG174 |

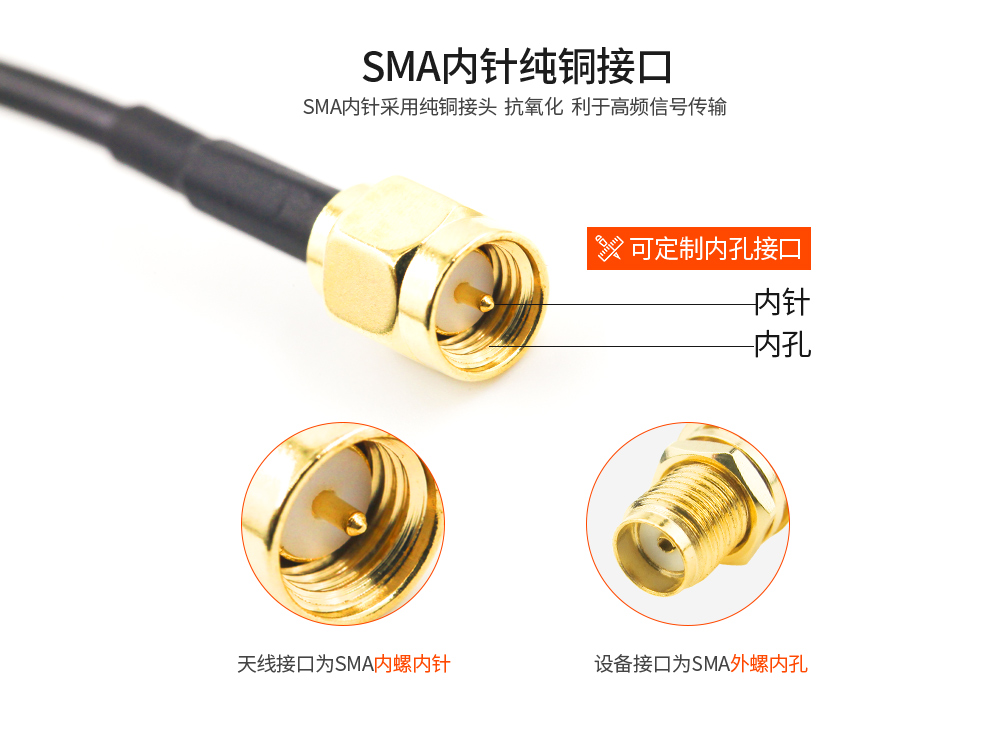

| 接口方式 | SMA-J（SMA 內螺紋內針） |
| 工作溫度 | -40℃～+85℃ |
| 儲存溫度 | -40℃～+85℃ |
