| 主要參數 | 參數值 |
| 產品型號 | SM-CH4-P02 |
| 檢測氣體 | 甲烷（天然氣） |

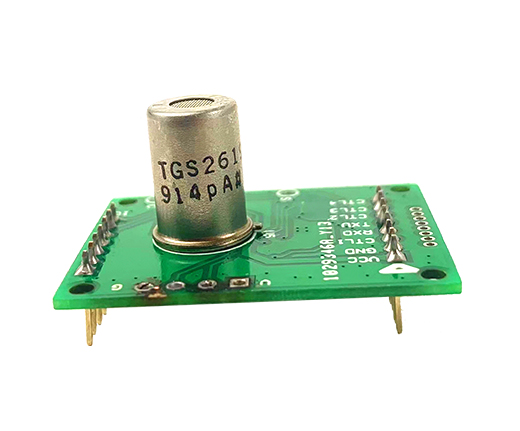

| 傳感器類型 | 費加羅 TGS2619/TGS2611 |
| 響應時間 | ≤30 s |
| 恢復時間 | ≤30 s |
| 工作電壓 | DC 4.8V～5.3V |
| 工作電流 | ≤100mA |
| 測量量程 | 0～20％LEL |
| 分辨率 | 100PPM |
| 報警值 | 可設置（默認 4000PPM） |
| 精度 | ±3％ LEL（濃度 8%LEL 時） |
| 預期壽命 | 5 年以上 |
| 遵循標準 | 國標 GB 15322.2 |
| 接口類型 | 8pin 及 7pin 2.0mm 排針 |
| 使用環境 | 溫度：-10 ～ 55 ℃ 濕度：20% ～ 90% RH |
| 存儲環境 | 溫度：-20 ～ 60 ℃ 濕度：20% ～ 65% RH |

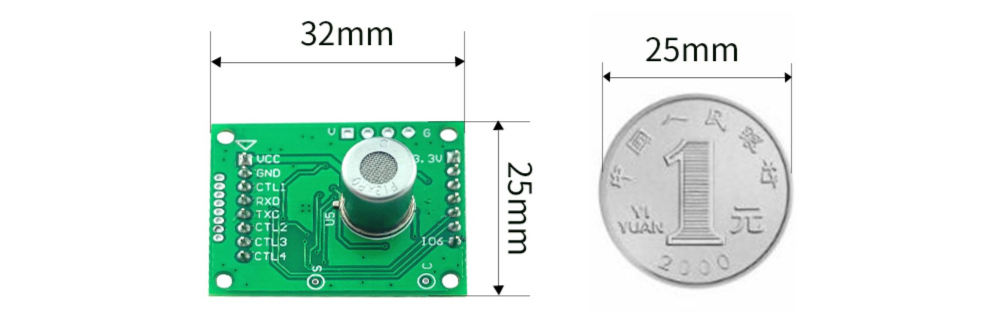

| 外形尺寸 | 32mm×25mm×20mm |
| 序號 | 引腳方向 | 備注 |
| 1 | VCC | 5V 模塊電源輸入 |
| 2 | GND | 參考地 |
| 3 | CTL1 | 控制輸出 1： 1、無報警及故障狀態下，持續低電平。 2、報警狀態下，持續高電平。 |
| 4 | RXD | 串口 RXD 數據接收引腳 |
| 5 | TXD | 串口 TXD 數據發送引腳 |
| 6 | CTL2 | 控制輸出 2： 1、無報警及故障狀態下，持續低電平。 2、報警狀態下，持續高電平。 |
| 7 | CTL3 | 控制輸出 3，蜂鳴器控制：高電平鳴叫 |
| 8 | CTL4 | 控制輸出 4，故障燈控制：高電平點亮，低電平熄滅 |
| 9 | VDD | 模塊 3.3V 輸出，輸出電流<100mA |
| 10 | IO1 | 報警燈控制端口：高電平點亮，低電平熄滅 |
| 11 | IO2 | 電源燈控制端口：高電平點亮，低電平熄滅 |
| 12 | IO3 | 自檢按鍵輸入端口：低電平按鍵有效 |
| 13 | IO4 | 保留 |
| 14 | IO5 | 保留 |
| 15 | IO6 | NC(保持懸空狀態) |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 檢測氣體 | 傳感器類型 | 響應時間 | 恢復時間 | 接口類型 | 外形尺寸 | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| SM01-COA-P02 | 一氧化碳（煤氣） | 燃燒電池型 | ≤30 s | ≤30 s | 8pin 及 7pin 2.0mm 排針 | 40×25×24mm | 一氧化碳模塊 | ||
| SM01-C3H8-P02 | 丙烷（液化氣） | 半導體傳感器 | ≤10 s | ≤10 s | 8pin 及 7pin 2.0mm 排針 | 29*21*11.5mm | 體積小、響應速度快 | ||
| SM07-DC | 三軸的磁場和角度 | 半導體系列 | - | - | - | 15.24 * 15.24* 7.8mm | 電子羅盤磁場傳感器模塊 | ||
| SM04-IRA-P01 | 人體紅外感應模組 | - | - | - | - | 18*18mm | 人體紅外感應模組 | ||
| SM-HT-N01-8 | - | 溫濕度變送器 | 溫度≤25s /濕度≤8s | 1S | RS485 | 65×46×28.5mm | 溫濕度變送器 | ||
| SM-C3H8-P01 | 丙烷（液化氣） | 費加羅 TGS2618 | ≤10 s | ≤10 s | 8pin 及 7pin 2.0mm 排針 | 32×25×15mm | 體積小、響應速度快 | ||
| SM-CH4-P02 | 甲烷（天然氣） | 費加羅 TGS2619/TGS2611 | ≤30 s | ≤30 s | 8pin 及 7pin 2.0mm 排針 | 32×25×20mm | 體積小、響應速度快 | ||
| SM-CO-P01 | 一氧化碳（煤氣） | 電化學 | ≤30 s | ≤30 s | 8pin 及 7pin 2.0mm 排針 | 40×25×24mm | 一氧化碳模塊 | ||
| SM-VOC-P01 | 甲醛、苯、一氧化碳、 酒精等氣體 | 半導體 | ≤20 s | ≤60 s | 8pin 及 7pin 2.0mm 排針 | 32×25×15mm | 空氣質量模塊 | ||
| SM01-CH4A | 甲烷 | 半導體系列 | ≤10 s | ≤10 s | 8pin及7pin 2.0mm排針 | 32×25×24mm | 體積小、響應速度快 |
