通信接口：RS485
工作電壓：DC 8～28V

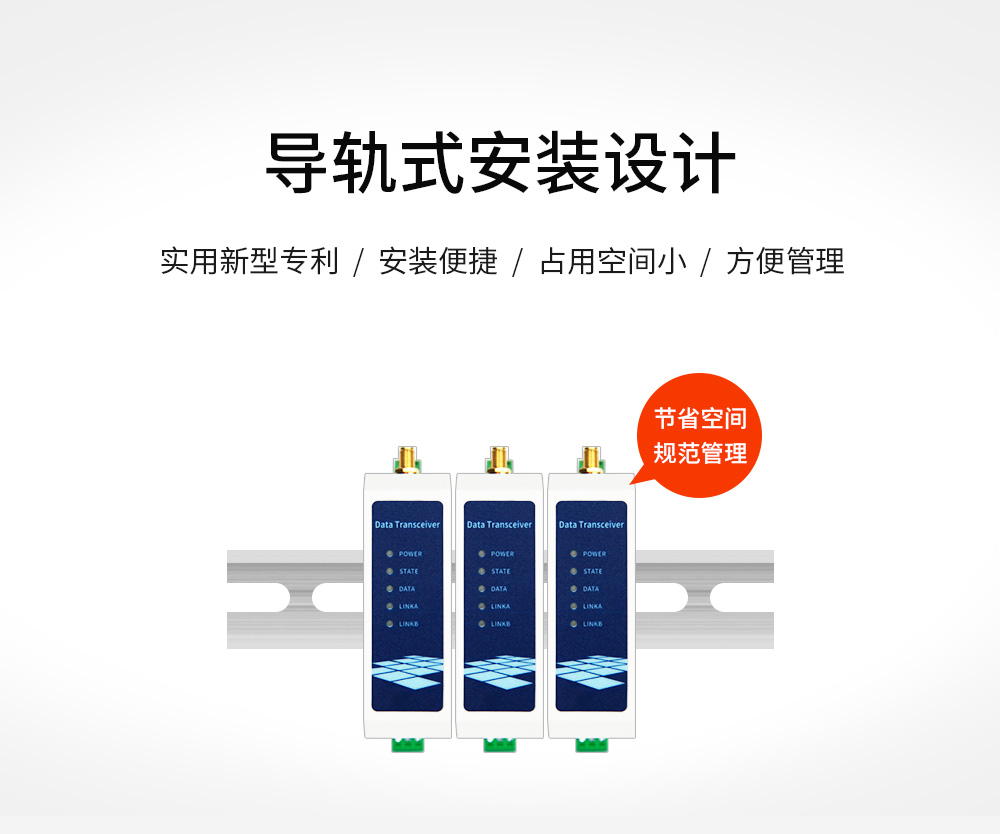

安裝方式：導軌安裝
產品尺寸：92*66*30mm 產品重量：134g ± 5g

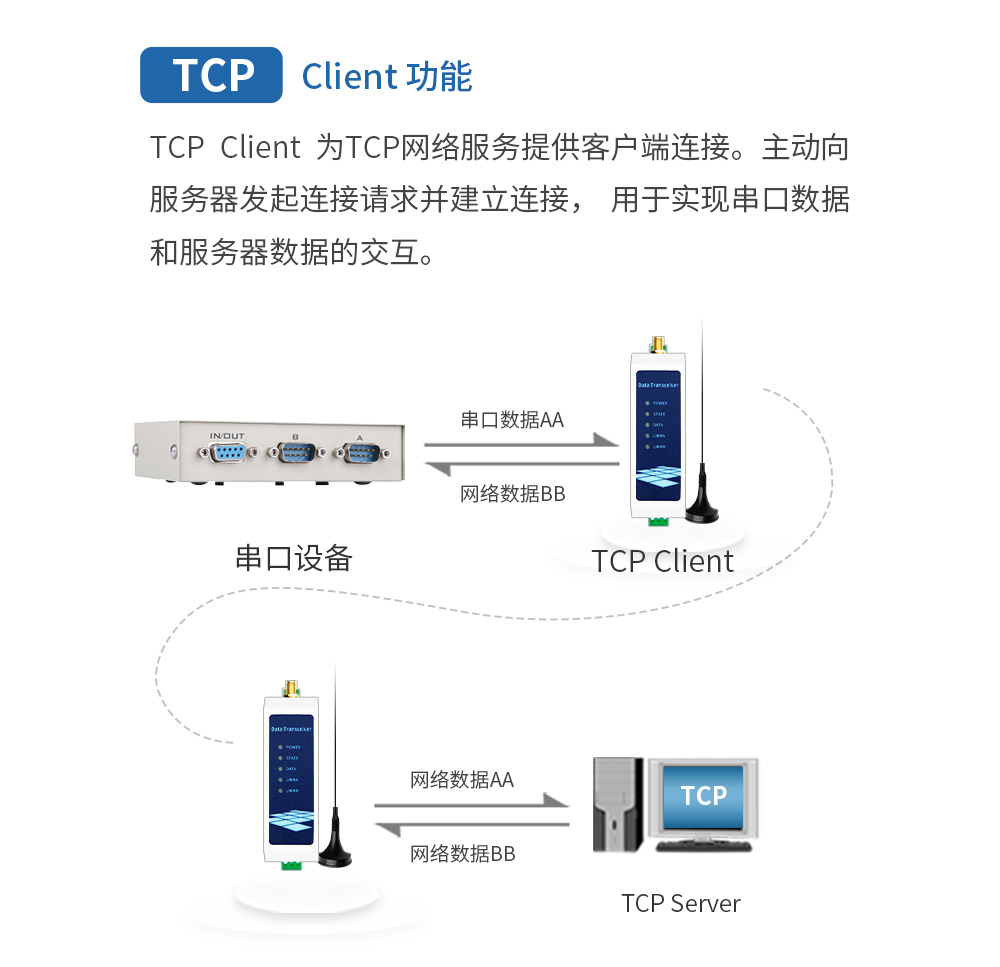

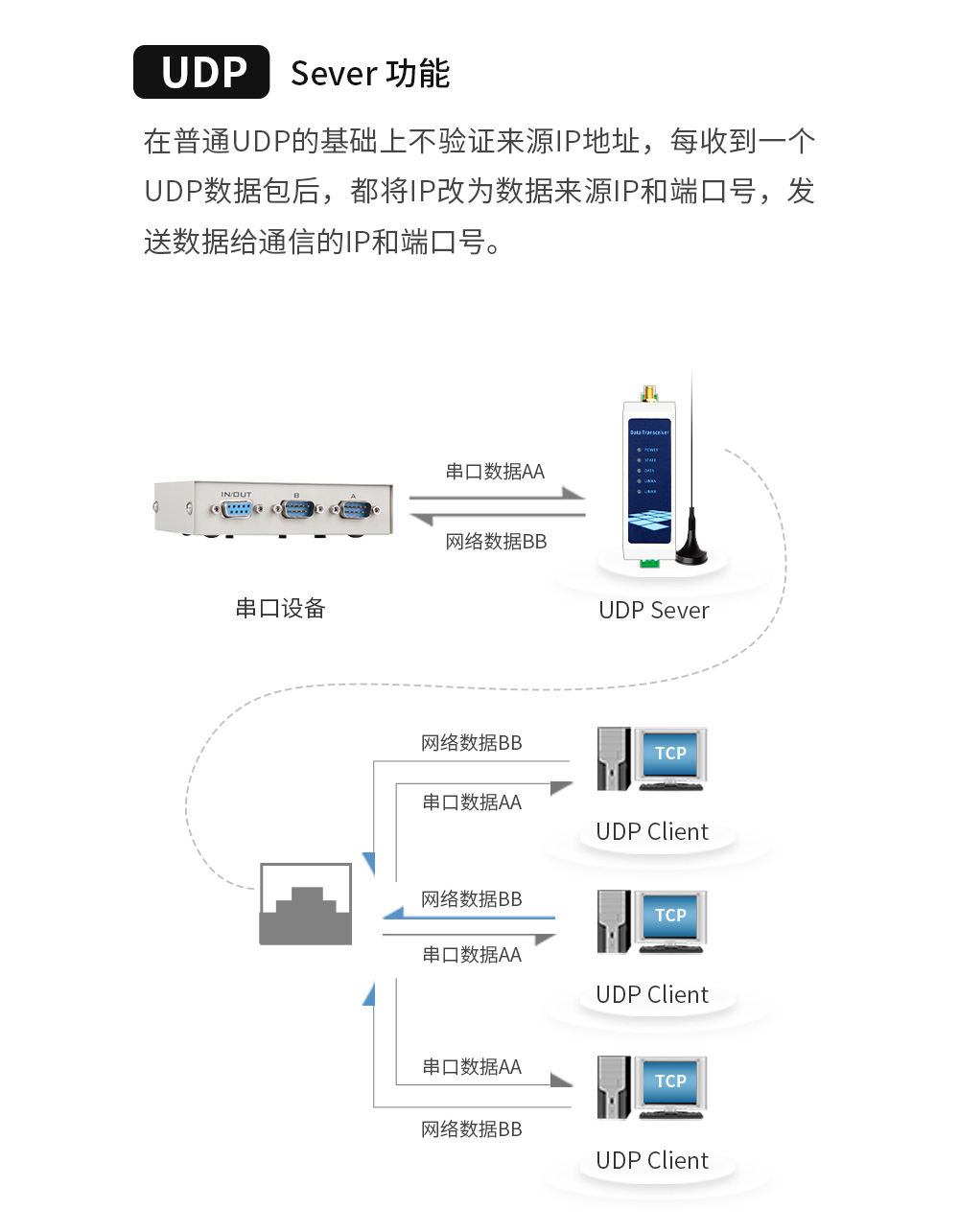

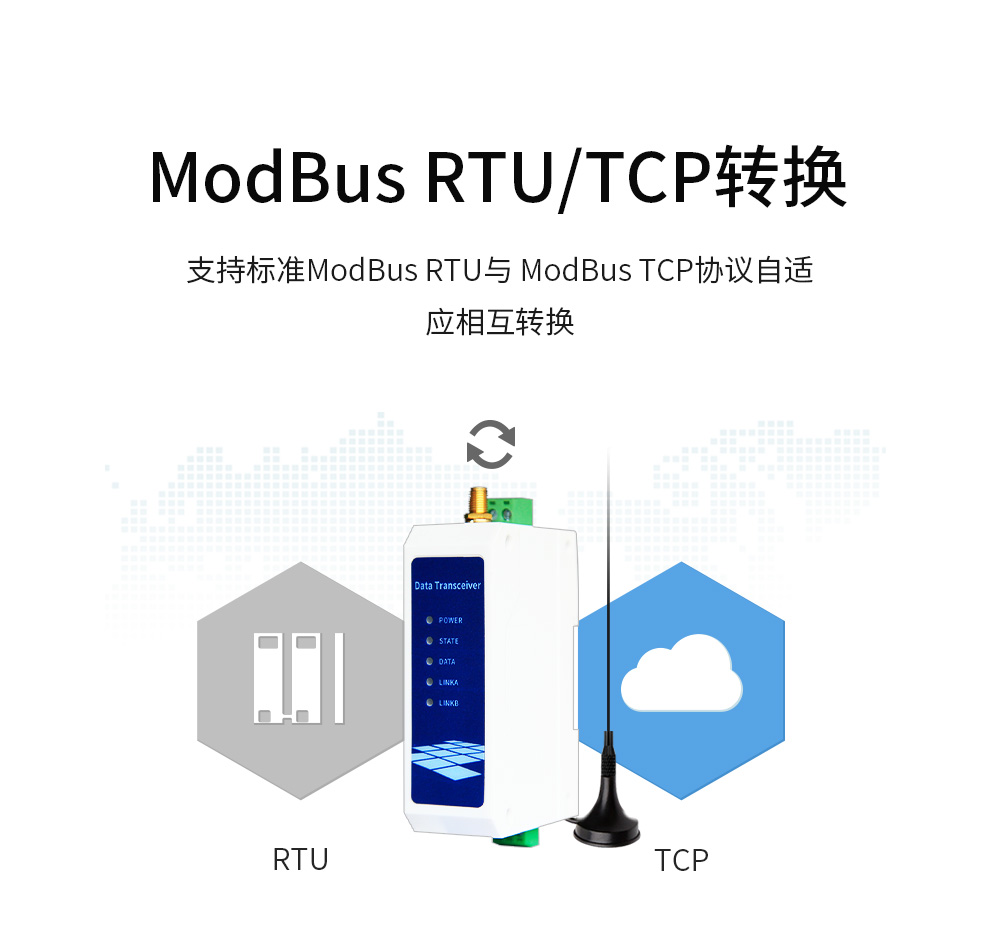

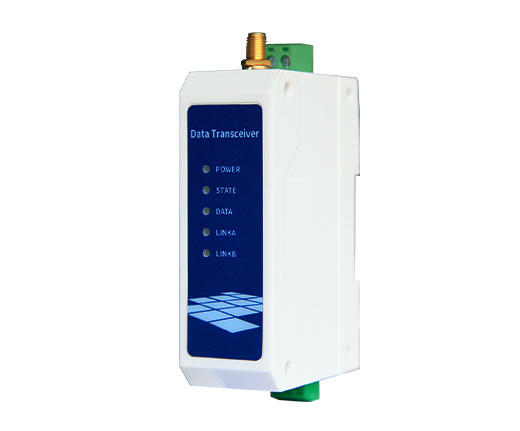

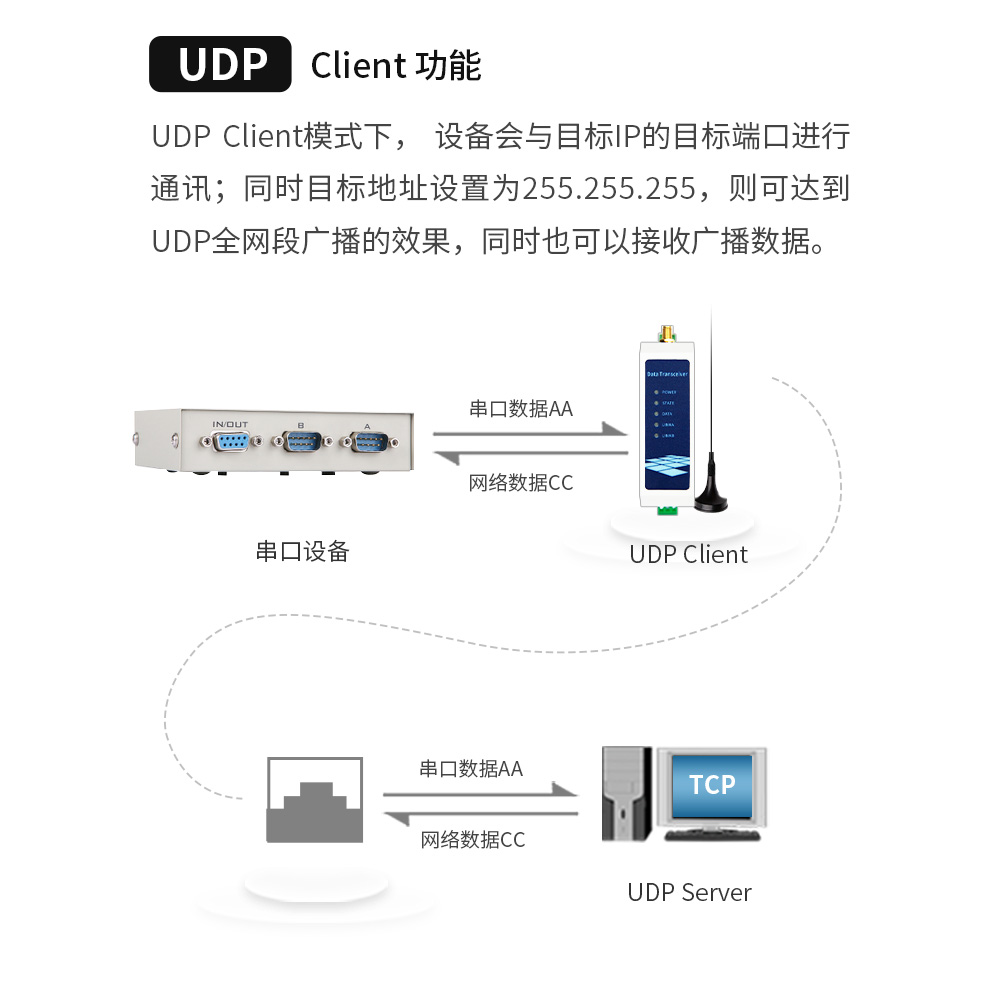

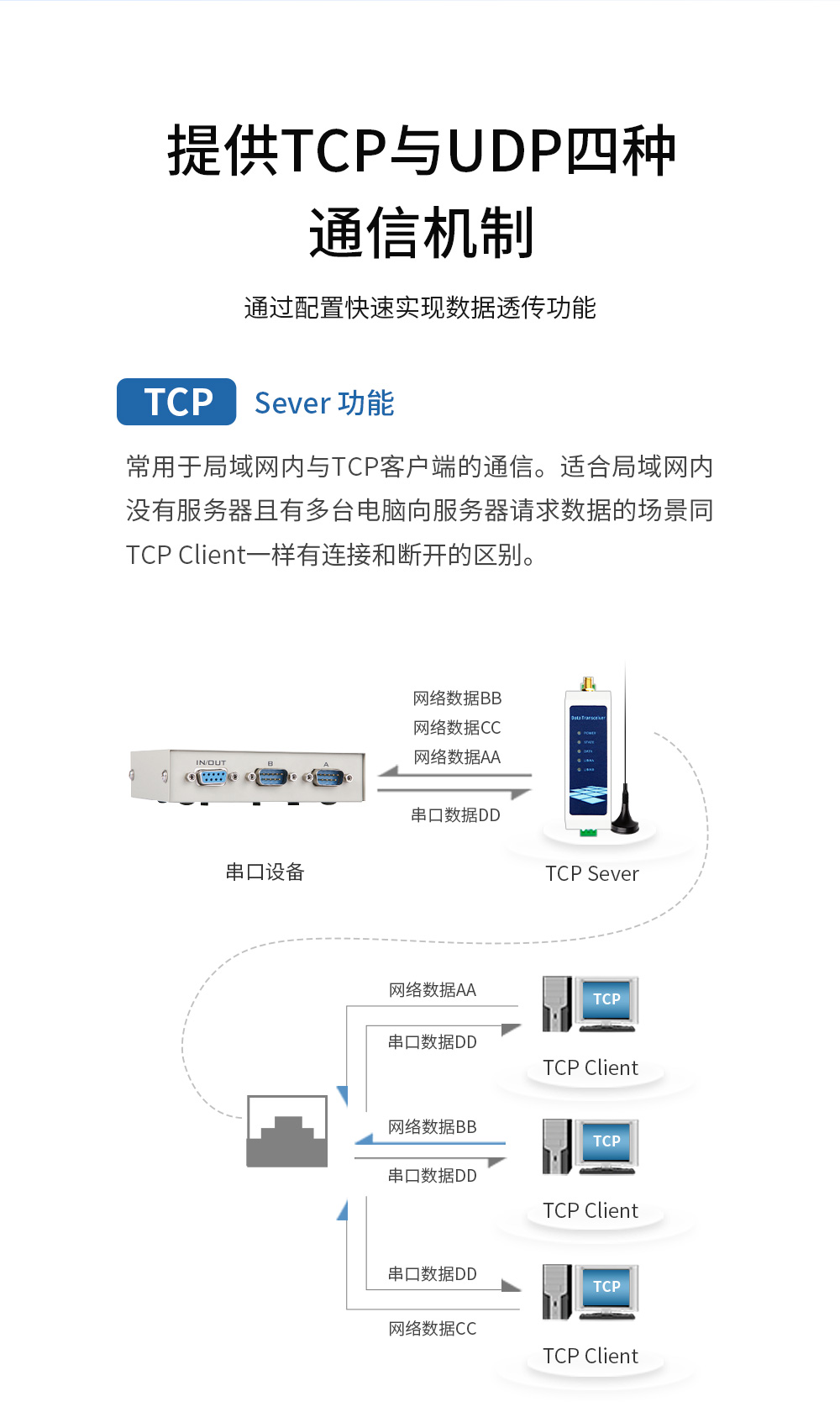

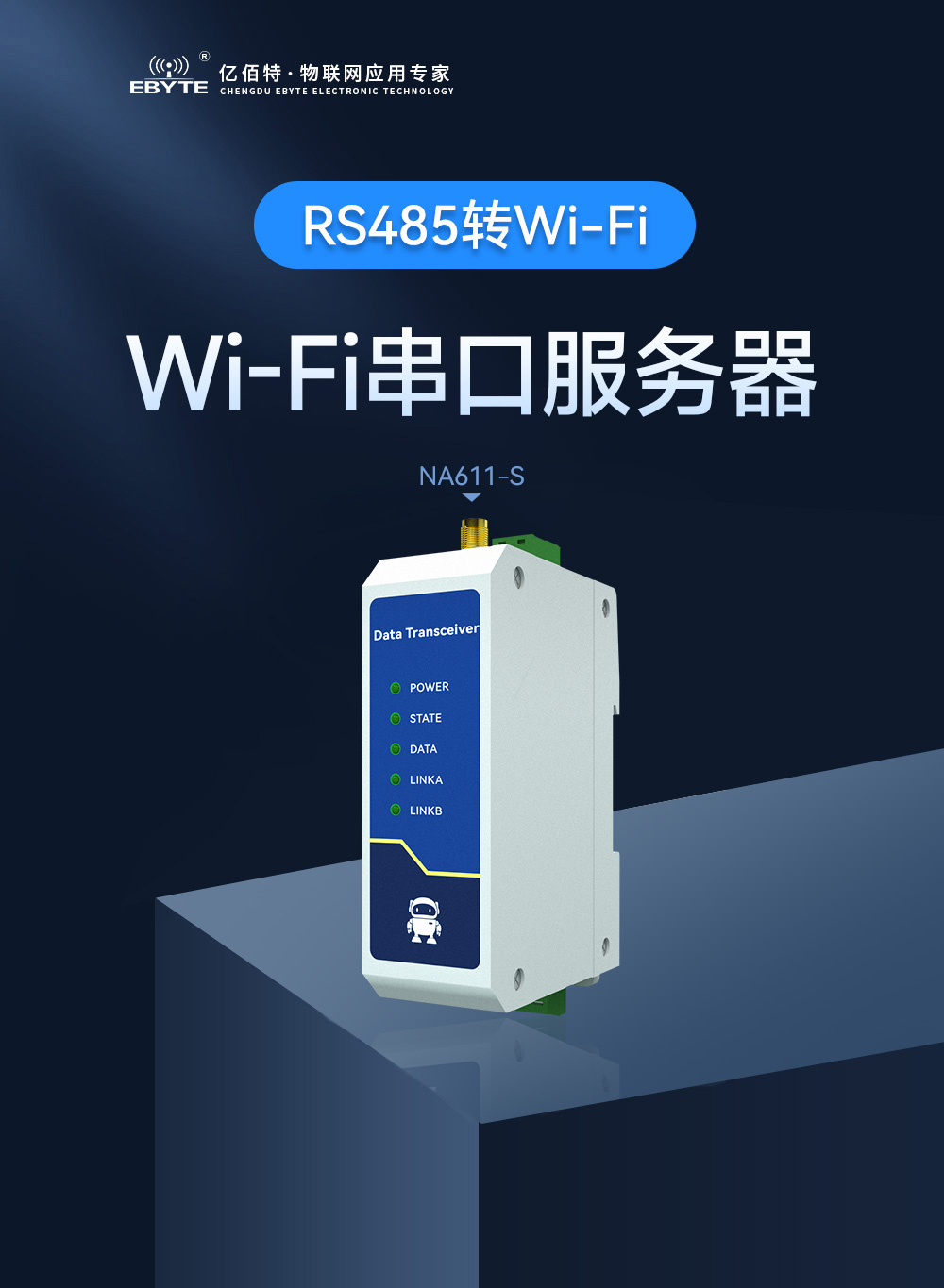

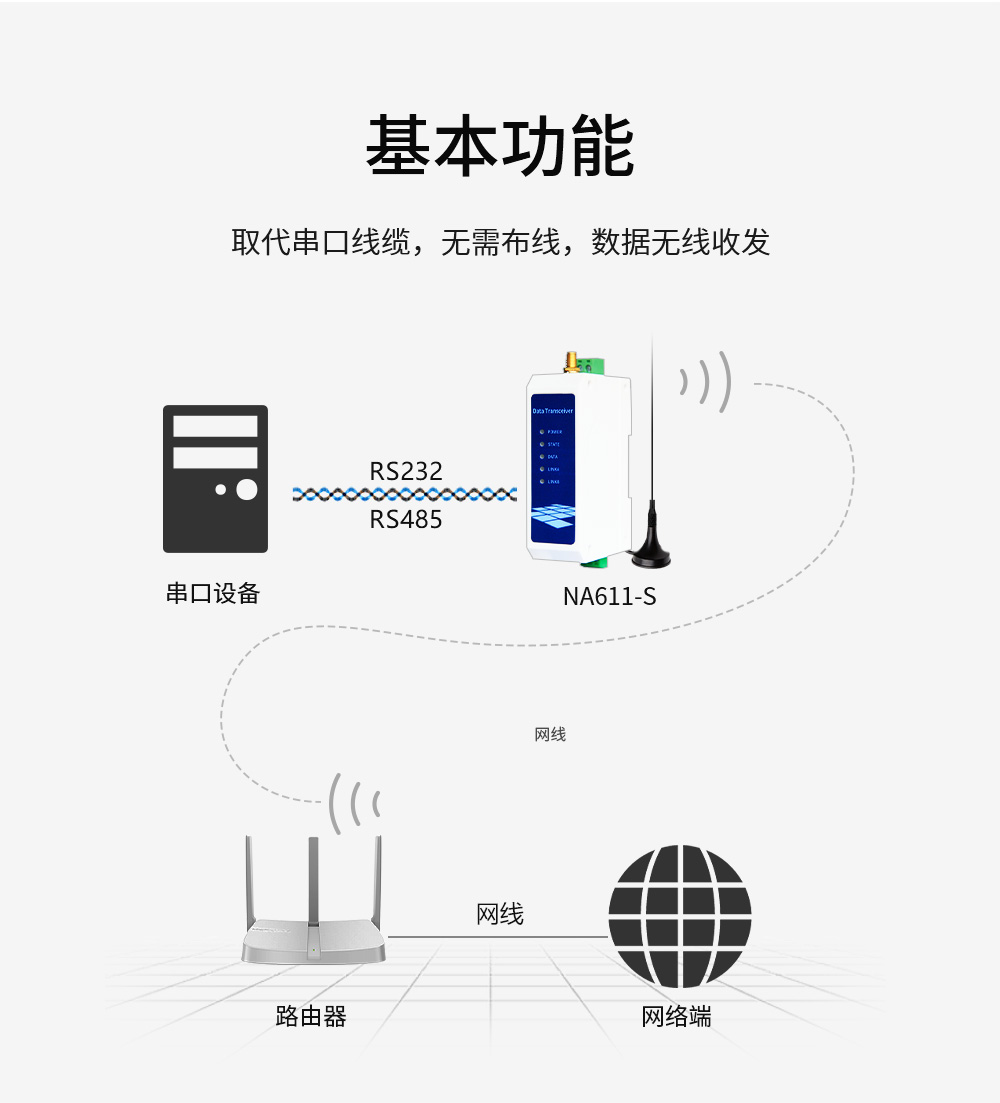

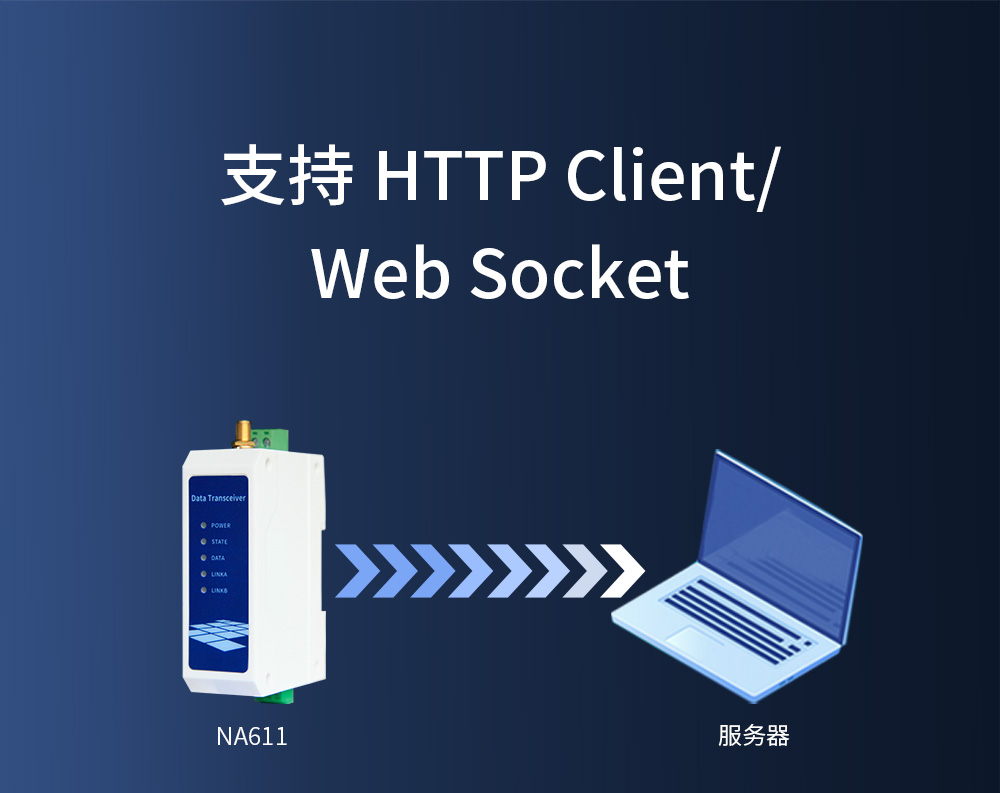

功能特點：NA611-S是高性能、高可靠的WiFi串口服務器（RS485?WiFi）。工作在2.4G頻段，實現RS485數據通過WiFi實現設備聯網數據交互，支持IEEE 802.11 b/g/n標準,支持4路Socket連接；支持阿里云、百度云、OneNet、標準MQTT協議；支持TCP/UDP/HTTP/MQTT多種網絡通信協議。 產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 序號 | 參數名稱 | 參數值 |
| 1 | 工作電壓 | 直流 8～28V |
| 2 | 無線標準 | 802.11 b/g/n |
| 3 | 工作頻段 | 2.412GHz ～ 2.472GHz |
| 4 | 最大發射功率 | 16dBm ～ 18.5dBm @2.412GHz |
| 5 | 發射電流 | 90mA @12V 瞬時功耗（2.412GHz） |
| 6 | 接收電流 | 30mA @12V 接收的平均功耗（2.412GHz） |
| 7 | 尺寸 | 92*66*30 |
| 8 | 工作溫度(℃) | -40℃ ～ +70℃ |

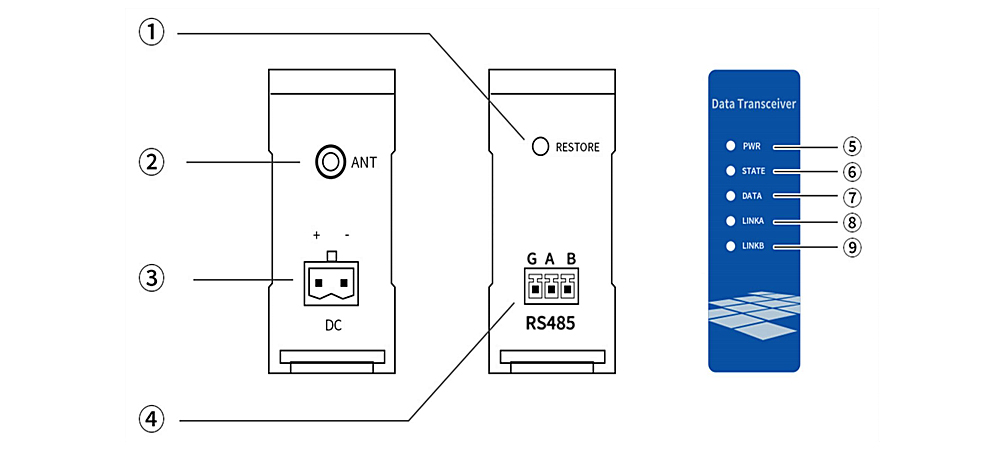

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | Restore | 重啟/恢復出廠按鈕 | 短按重啟，長按 5S 設備恢復出廠 |

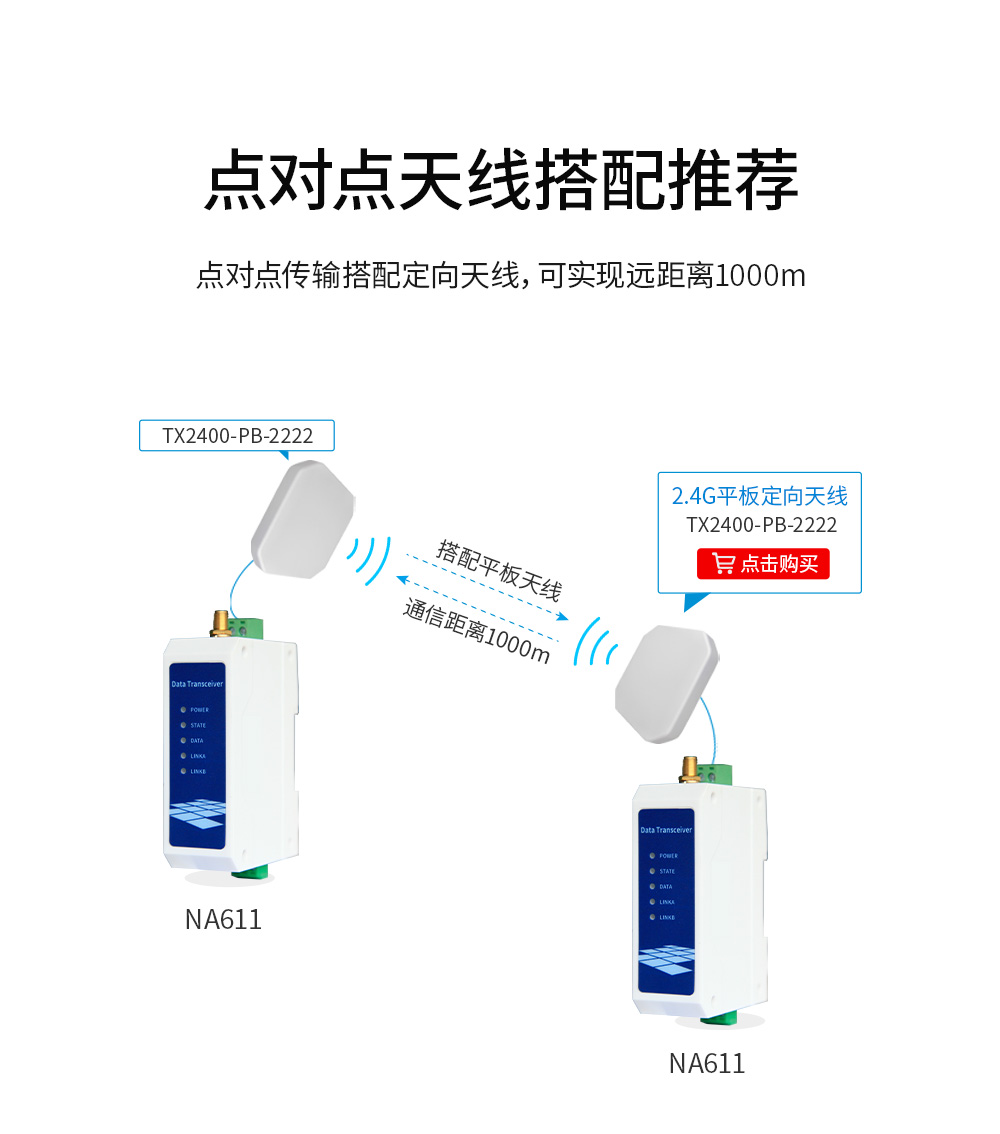

| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔，特征阻抗 50Ω |
| 3 | DC/AC | 電源接口 | 直流/交流電源輸入端口，壓線式端口 |
| 4 | RS485 | RS485 通信端口 | 標準 RS485 接口 |

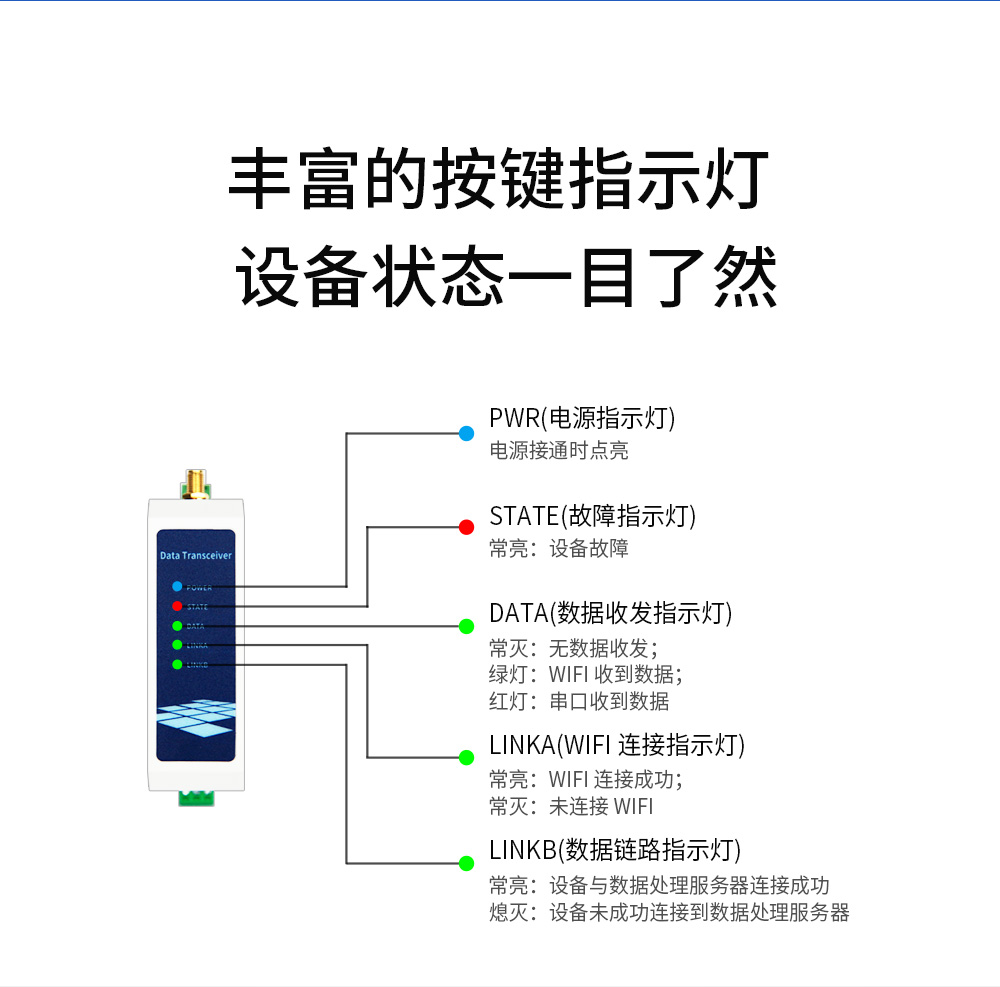

| 5 | PWR | 電源指示燈 | 電源接通時點亮 |
| 6 | STATE | 故障指示燈 | 常亮：設備故障 |
| 7 | DATA | 數據收發指示燈 | 常滅：無數據收發 閃爍：WIFI 或者串口收到數據 |
| 8 | LINKA | WIFI 連接指示燈 | 常亮：WIFI 連接成功 常滅：未連接 WIFI |
| 9 | LINKB | 數據鏈路指示燈 | 常亮：設備與數據處理服務器連接成功 熄滅：設備未成功連接到數據處理服務器 |
