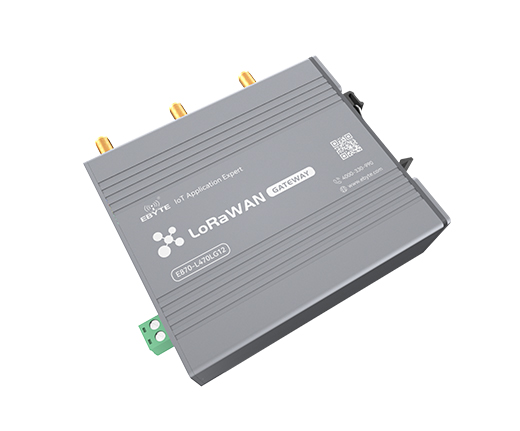

芯片方案：SX1302
工作頻段：CN470
發射功率：27dBm
通信距離：3km

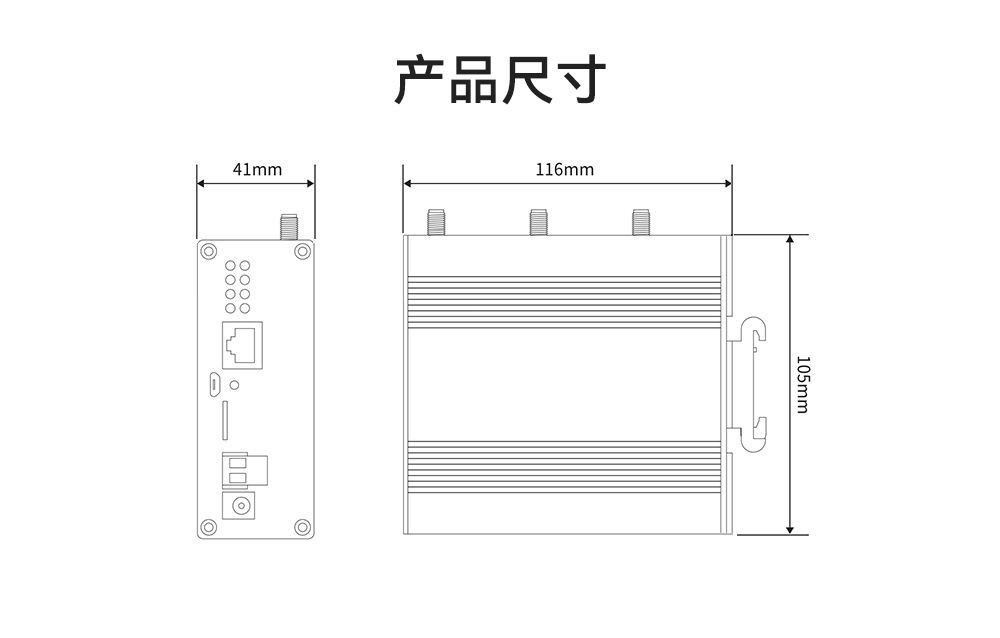

產品尺寸：116*105*41mm
產品重量：390±5g
功能特點：全雙工LoRaWAN標準協議網關，產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 主要參數 | 描述 |
| 工作電壓 | 8V～28V |
| 電流消耗 | 120mA@12V（常溫） |
| 產品尺寸 | 110*105*41mm |
| 產品重量 | 390±5g |
| 工作溫度 | -40℃~+85℃ |
| 存儲溫度 | -40℃~+85℃ |
| 工作濕度 | 5%~95% |
| 存儲濕度 | 1%~95% |

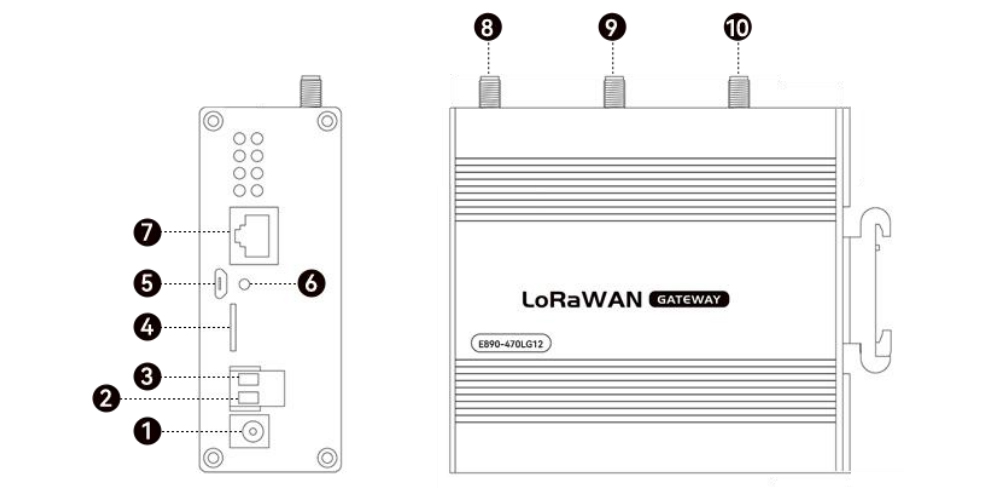

| 引腳序號 | 引腳名稱 | 引腳用途 |
| 1 | DC8~28V | 供電范圍 DC8~28V，標準 5.5*2.1 電源座 |
| 2 | DC-IN+ | 供電范圍 DC:8~28V，電源端子正極 |
| 3 | DC-IN- | 供電范圍 DC:8~28V，電源端子負極 |
| 4 | 空置 | 空置 |
| 5 | USB | USB 調試接口 |
| 6 | Restore | 長按 5s 以上再松開，恢復出廠設置 |
| 7 | WAN/LAN | WAN 口，廣域網接口， 10/100Mbps，支持 Auto MDI/MDIX |
| 8 | WIFI-M 天線 | WIFI 主天線 SMA 接口(STA 模式) |
| 9 | WIFI-D 天線 | WIFI 輔天線 SMA 接口（AP 模式） |
| 10 | LoRa 天線 | LoRa 天線 SMA 接口 |
| 產品說明書 |
【用戶手冊】E870-L470LG12_UserManual_CN  |
| 【案例介紹1】 |
| 【案例介紹2】 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ic-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 工作電壓 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| E870-L915LG12 | 8～28V | SX1302 | US915,AU915,AS923,KR920 | 27 | 3 | 110*105*41 | 半雙工LoRaWAN標準協議網關 | ||
| E870-L470LG12 | 8～28V | SX1302 | 470~ 510M | 27 | 3 | 110*105*41 | 全雙工LoRaWAN標準協議網關 | ||
| E870-L868LG12 | 8V～28V | SX1302 | EU868,IN865,RU864 | 27 | 3 | 116*105*41 | 半雙工LoRaWAN標準協議網關 | ||
| E870-L470LG11 | 8～28V | SX1302 | 470~ 510M | 27 | 3 | 110*105*41 | 全雙工LoRaWAN標準協議網關 |
