發射功率：30dBm
通信距離：10km
產品尺寸：40.5*25mm
產品重量：4.9±0.1g

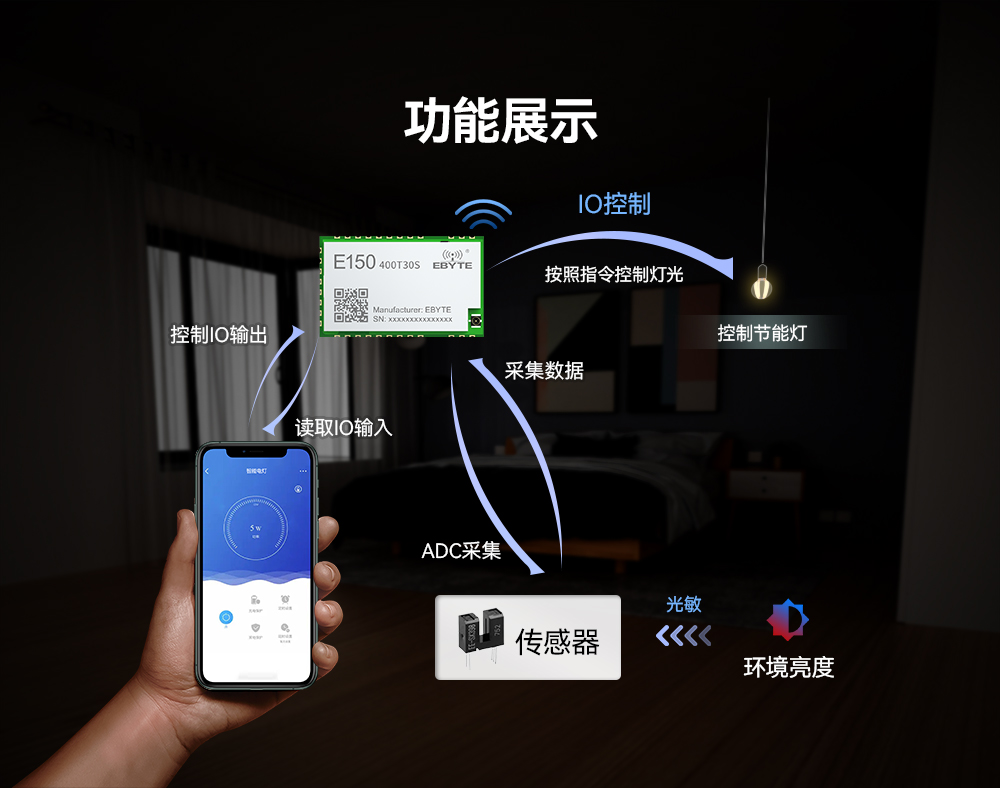

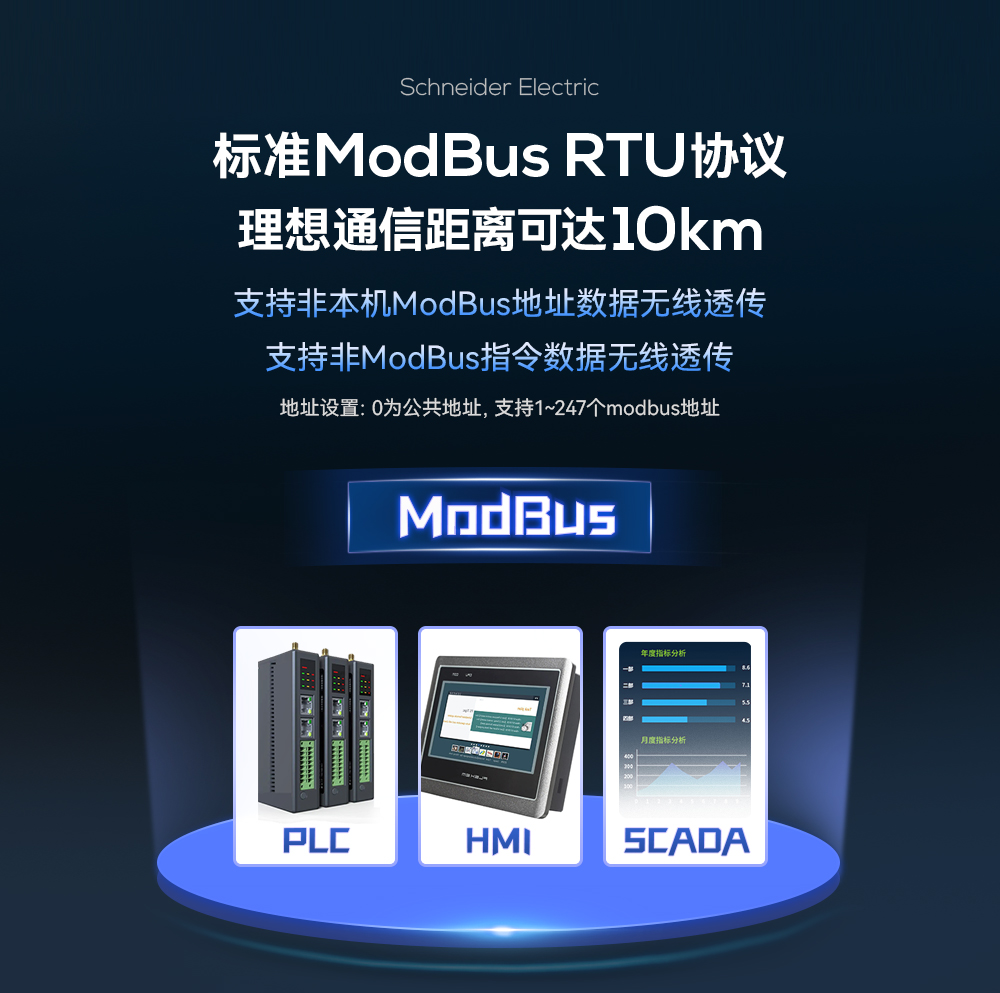

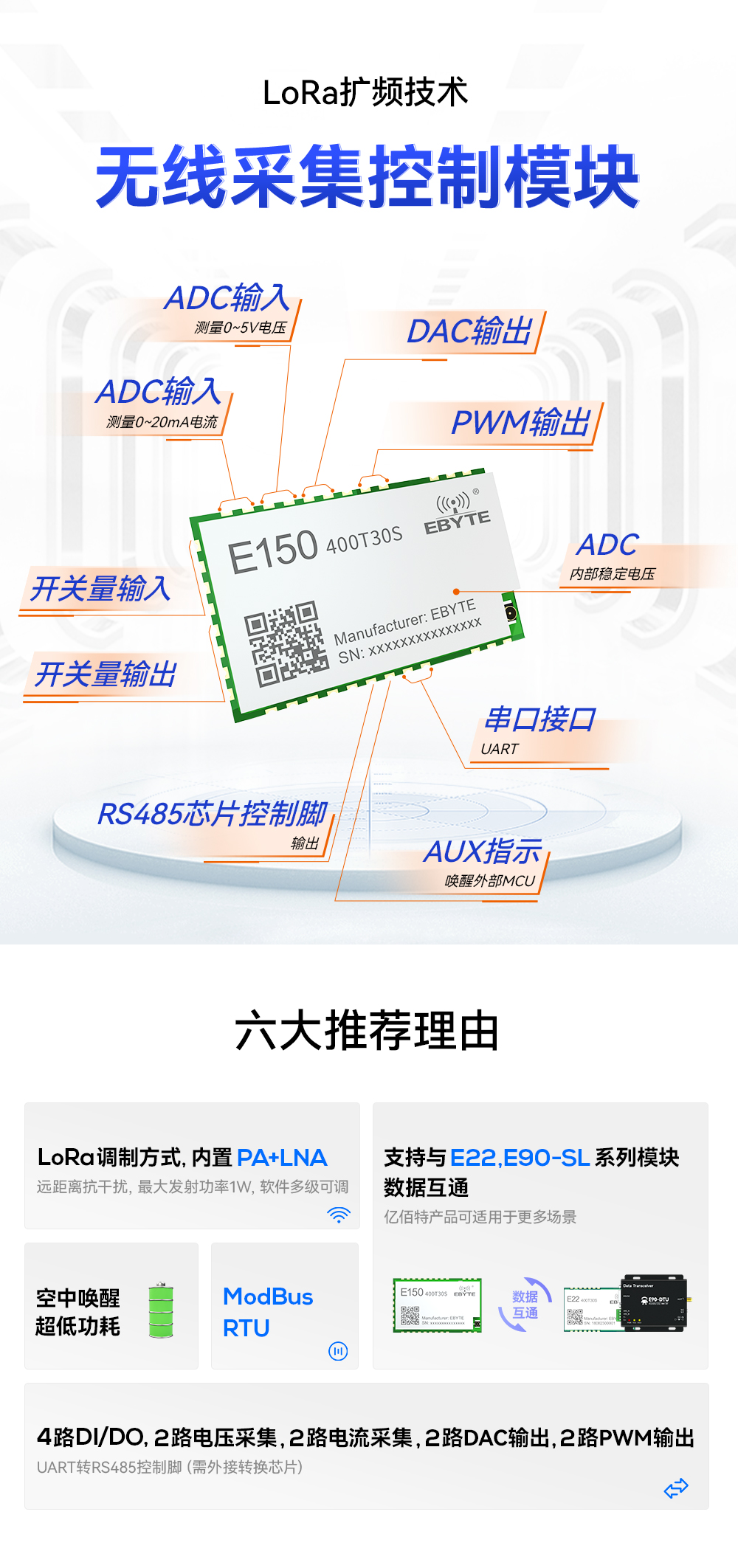

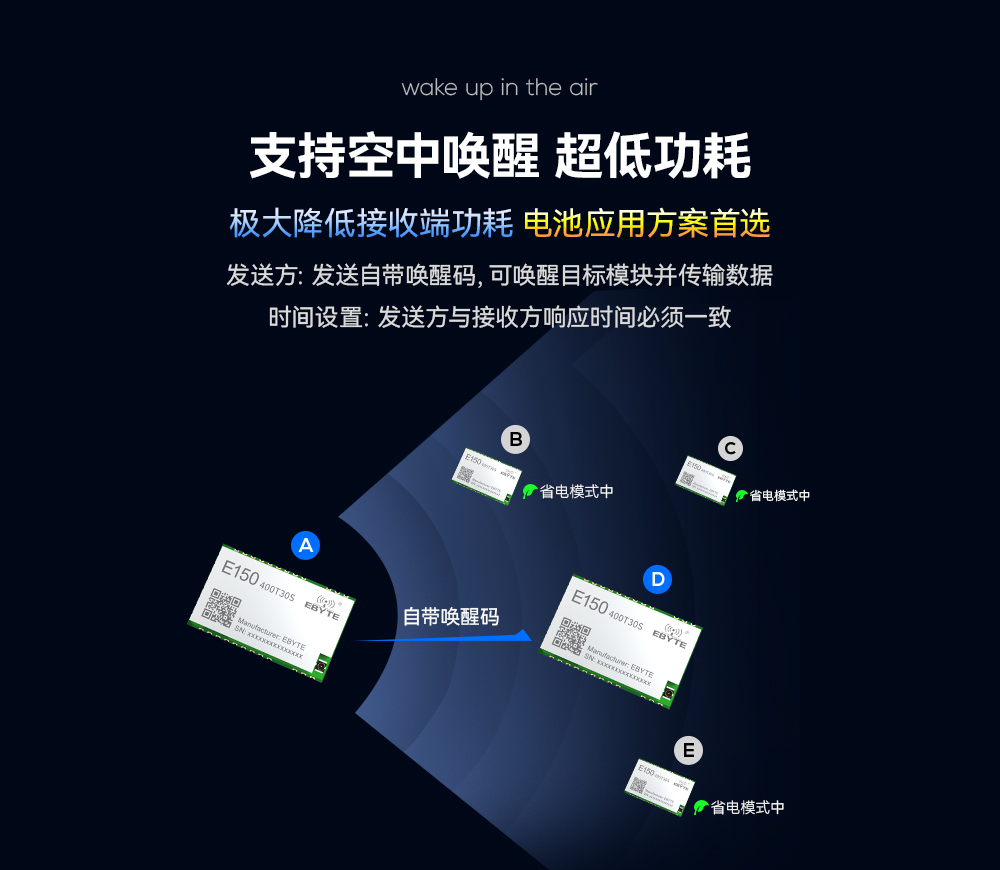

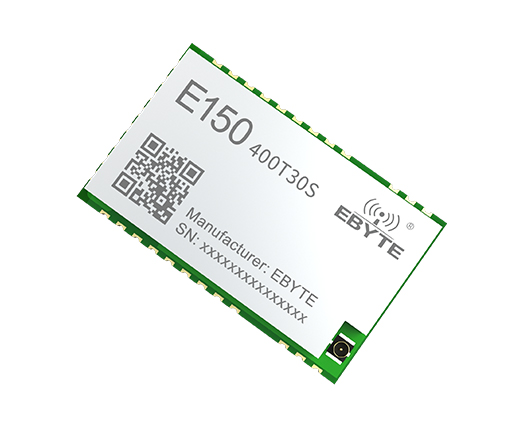

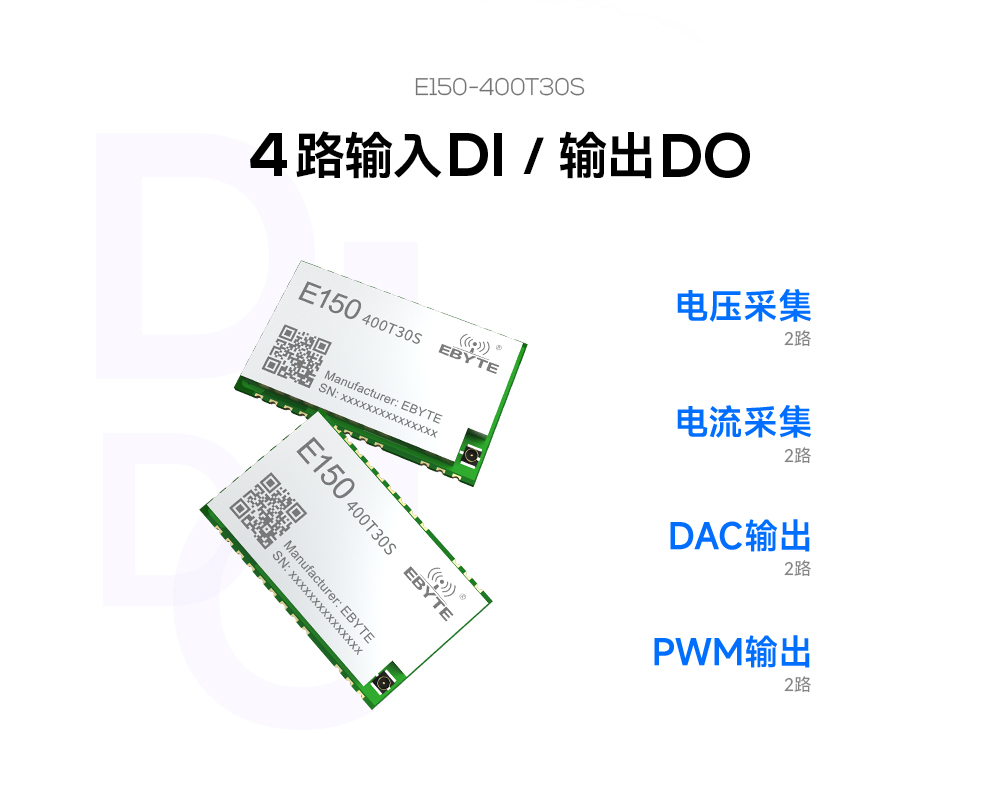

產品簡介：E150-400T30S是一款基于LoRa射頻芯片的UART無線串口模塊，工作在410.125～493.125MHz 頻段（默認433.125MHz），采用了LoRa擴頻技術。模塊集成了(開關量輸入)DI、(開關量輸出)DO、(數模轉換器)ADC、(模數轉換器)DAC、(脈沖寬度調制)PWM 和(遠程無線電)LoRa等功能，用戶可通過串口或者遠程 LoRa 組網設備發送 Modbus RTU 指令進行控制，同時也支持低功耗模式。
| 主要參數 | 描述 | 備注 |
| 參考距離 | 10km | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中速率 2.4kbps （此參數為成都市區空曠地帶實測） |
| ADC 精度 | 12 位 | 內置外部基準參考電壓、電壓跟隨器，供電電壓需≥3.0V，精度 1% |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 3.3 | 5.0 | 5.5 | V | ≥5.0V 可保證輸出功率(射頻) |
| 工作頻段 | 410.125 | - | 493.125 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 750 | 900 | mA | 瞬時功耗 |
| 工作電流 | 13 | 15 | 17 | mA | - |
| 休眠電流 | - | 6 | - | uA | 軟件關斷 |
| 最大發射功率 | 28 | 30 | 30 31 | dBm | 用戶可自行配置 |
| 接收靈敏度 | -145 | -147 | -148 | dBm | 空中速率為 2.4kbps |
| 空中速率 | 2.4k | - | 62.5k | bps | 用戶編程控制 |

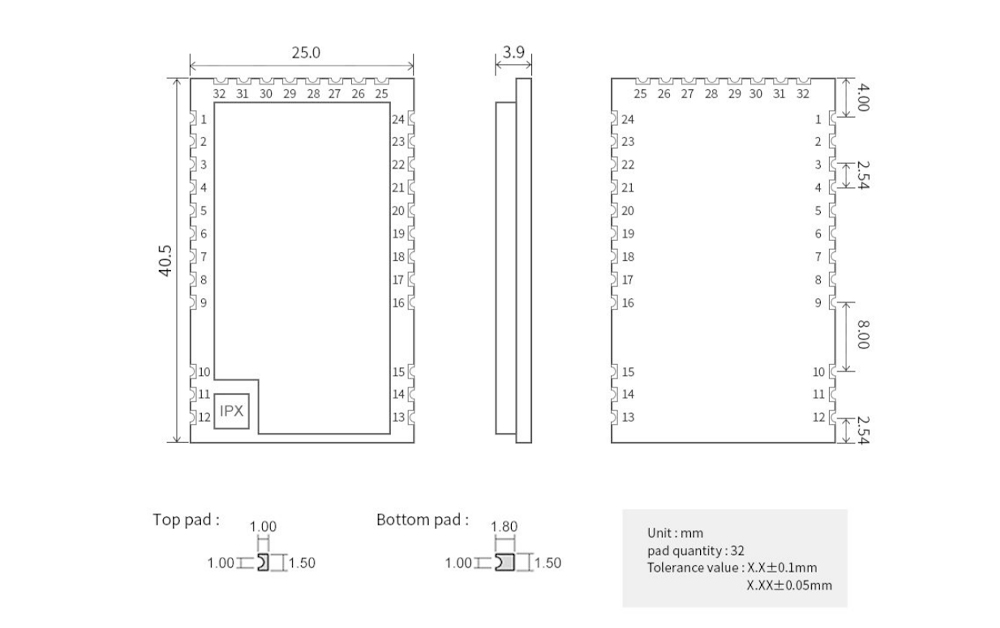

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | 輸入 | 模塊電源正參考，電壓范圍：3.3～5.5V DC |
| 2 | GND | 輸入 | 模塊電源地 |
| 3 | NC | 輸入 | 預留腳 |
| 4 | NRST | 輸入 | 復位模塊引腳，至少需拉低 10 ms 后再釋放才能進行外部復位 |
| 5 | NC | 輸入 | 預留腳 |

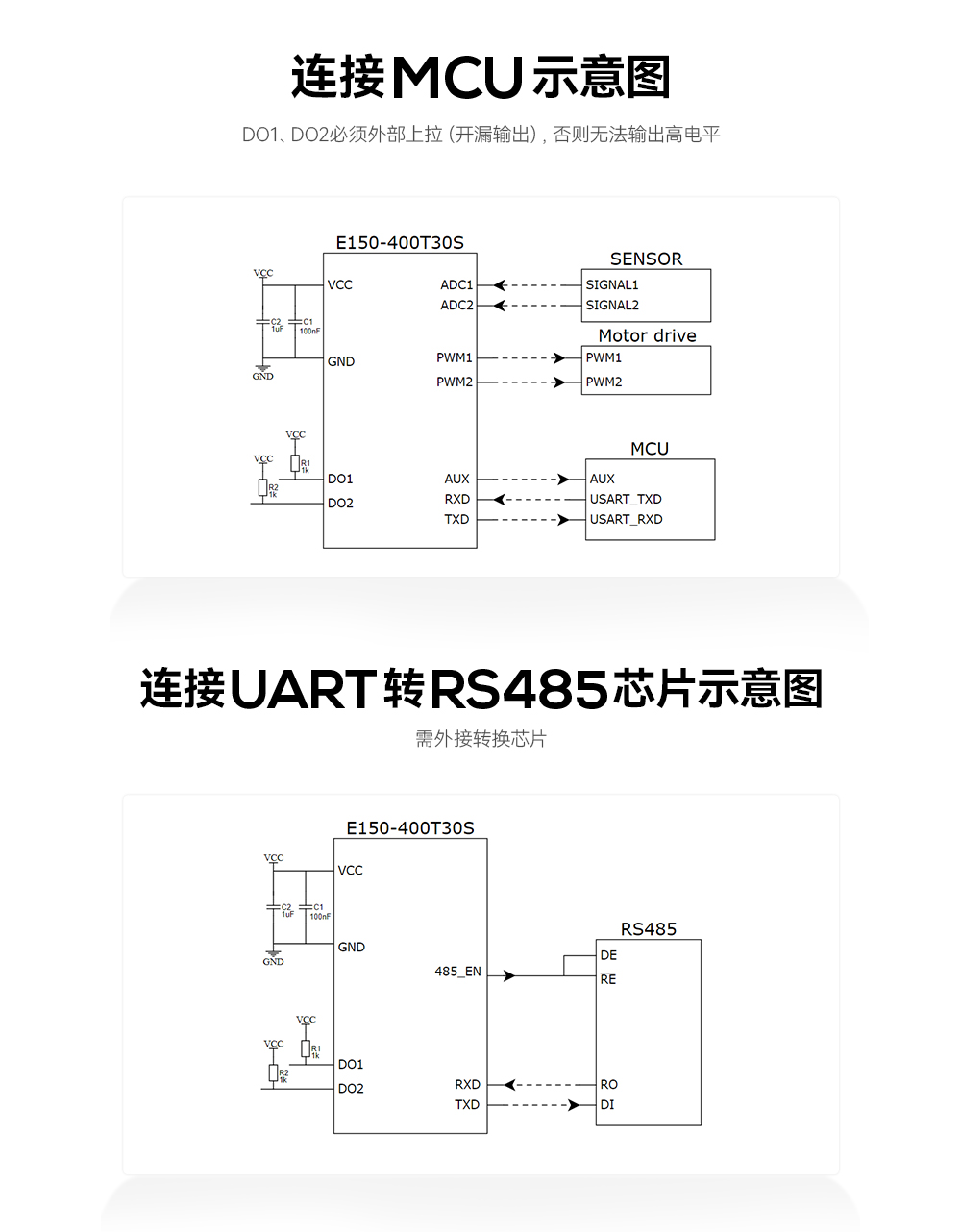

| 6 | 485_EN | 輸出 | 外接 UART 轉 RS485 芯片時，此引腳作為控制端 |
| 7 | AUX | 輸出 | 用于指示模塊工作狀態，或用于喚醒外部 MCU |
| 8 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳，上拉輸入 |
| 9 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳 |
| 10 | GND | 輸入 | 模塊電源地 |
| 11 | ANT | 輸入/輸出 | RF 信號輸出/輸出端，IPEX 接口，用于連接天線 |
| 12 | GND | 輸入 | 模塊電源地 |
| 13 | GND | 輸入 | 模塊電源地 |
| 14 | GND | 輸入 | 模塊電源地 |
| 15 | GND | 輸入 | 模塊電源地 |
| 16 | PWM1 | 輸出 | PWM 輸出 |
| 17 | PWM2 | 輸出 | PWM 輸出 |
| 18 | GND | 輸入 | 模塊電源地 |
| 19 | DAC1 | 輸出 | DAC 輸出腳 |
| 20 | DAC2 | 輸出 | DAC 輸出腳 |
| 21 | ADC1 | 輸入 | ADC 輸入腳，用于電壓測量（0~5V） |
| 22 | ADC2 | 輸入 | ADC 輸入腳，用于電壓測量（0~5V） |
| 23 | ADC4 | 輸入 | ADC 輸入腳，用于電流測量（0~20mA） |
| 24 | ADC5 | 輸入 | ADC 輸入腳，用于電流測量（0~20mA） |
| 25 | DI1 | 輸入（極弱上拉） | 開關量輸入，可通過 Modbus 指令查詢 IO 狀態 |
| 26 | DI2 | 輸入（極弱上拉） | 開關量輸入，可通過 Modbus 指令查詢 IO 狀態 |
| 27 | DI3 | 輸入（極弱上拉） | 開關量輸入，可通過 Modbus 指令查詢 IO 狀態 |
| 28 | DI4 | 輸入（極弱上拉） | 開關量輸入，可通過 Modbus 指令查詢 IO 狀態 |
| 29 | DO1 | 輸出（開漏） | 開漏輸出，必須外部添加上拉電阻，否則無法輸出高電平 |
| 30 | DO2 | 輸出（開漏） | 開漏輸出，必須外部添加上拉電阻，否則無法輸出高電平 |
| 31 | DO3 | DO3 輸出（推挽） | 推挽輸出 |
| 32 | DO4 | 輸出（推挽） | 推挽輸出 |
| 產品說明書 |
【用戶手冊】E150-400T30S_Usermanual_CN  |
| 開發測試 |
| 【Pcb_Lib】E150-400T30S |

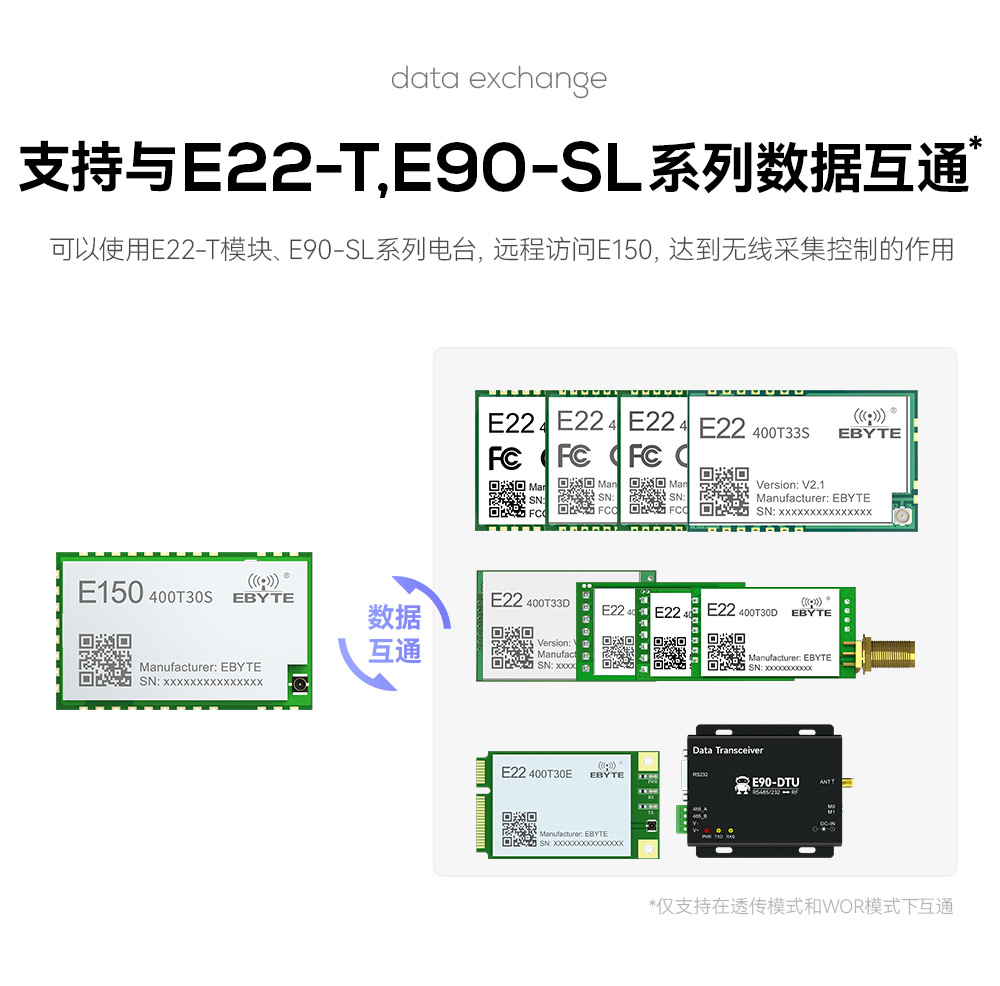

| 【應用文檔】如何使用E22配合150實現無線控制采集 |
