接口類型：UART串口
工作頻率：470~510MHz
發射功率：22dBm
通信距離：3km
尺寸大?。?6*26mm
產品重量：2.4g±0.1g
產品簡介：E53-470FMS22S基于LoRa擴頻技術開發的設備監察系統無線傳輸模塊，其強大的抗干擾能力，讓無線通信在工業現場更加穩定可靠，同時設備監察系統支持超大網絡容量，網關最大可接入1200個節點。設備監察系統無線傳輸模塊與網關適用于智能家居、智能樓宇化、安防系統、光伏、物流等大規模物聯網應用場景。
| 射頻參數 | 單位 | 參數 | 備注 |
| 工作頻段 | MHz | 470~510 | - |
| 發射功率 | dBm | 22.0±0.5 | - |
| 阻塞功率 | dBm | 0 ~ 10.0 | 近距離使用燒毀概率較小 |
| 接收靈敏度 | dBm | -125±1.0 | 空中速率5.4kbps |
| 實測距離 | Km | 3 | 晴朗空曠，天線增益 3.5dBi，天線高度 2.5 米，空中速率 5.4kbps |
| 空中速率 | bps | 5.4k | - |
| 電氣參數 | 單位 | 參數 | 備注 |
| 工作電壓 | V | 2.3~5.5V | 大功率模塊≥5V 可保證輸出功率 |
| 通信電平 | V | 3.3 | 使用 5V TTL 有風險燒毀 |
| 發射電流 | mA | 110 | 瞬時功耗 |
| 接收電流 | mA | 7 | - |
| 休眠電流 | uA | 3 | 軟件關斷 |
| 工作溫度 | ℃ | -40 ~ +85 | 工業級 |
| 主要參數 | 參數值 | 備注 |

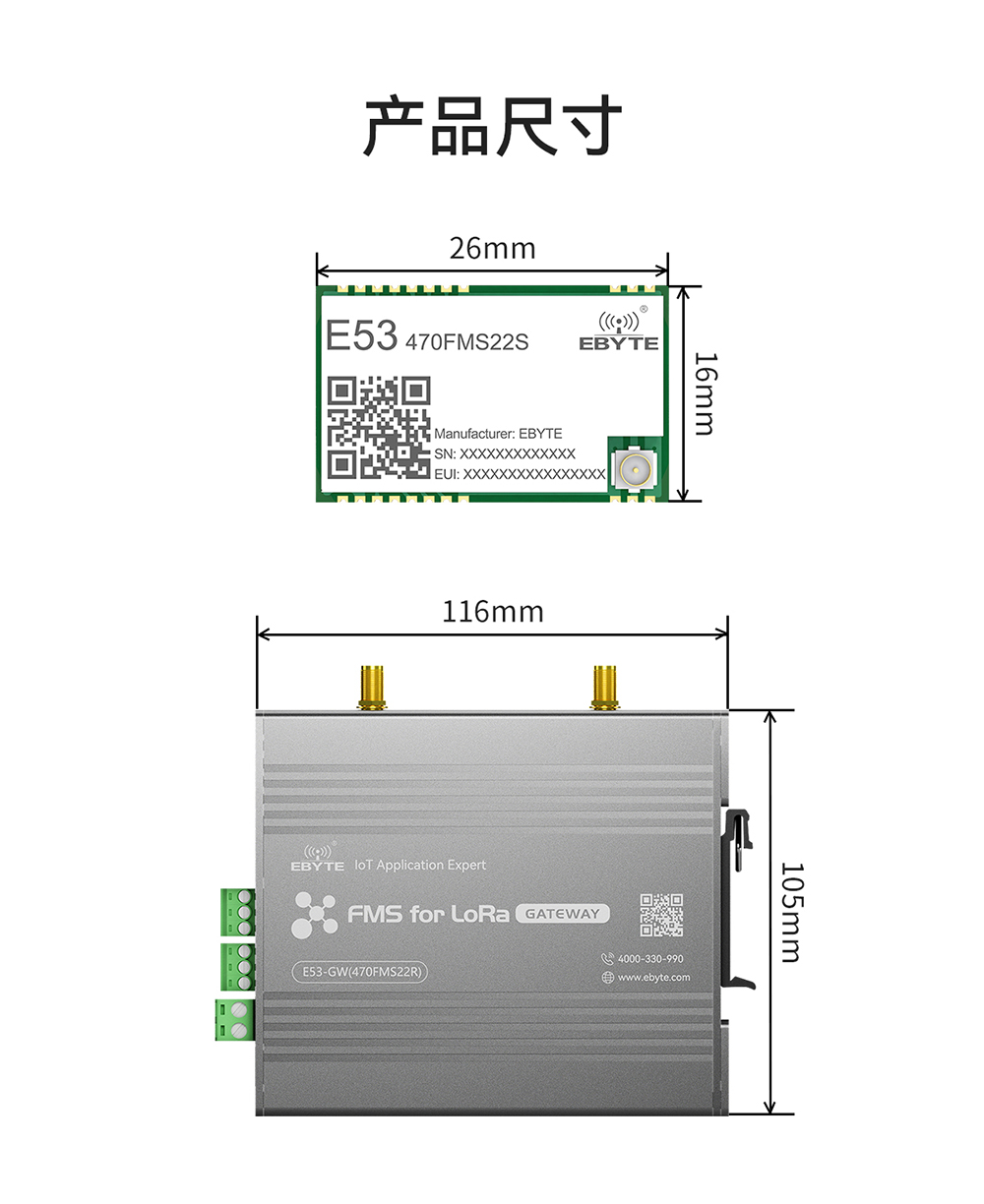

| 外形尺寸 | 16*26 mm | ±0.1mm |
| 重量 | 2.4g | ±0.1g |
| 發射長度 | 20 Byte | 自定義數據發送，最大支持 20 字節單包發送 |
| 調制方式 | LoRa | 新一代 LoRa 調制技術 |
| 通信接口 | UART 串口 | TTL 電平 |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | - |
| 天線形式 | IPEX/郵票孔 | 等效阻抗約 50Ω |

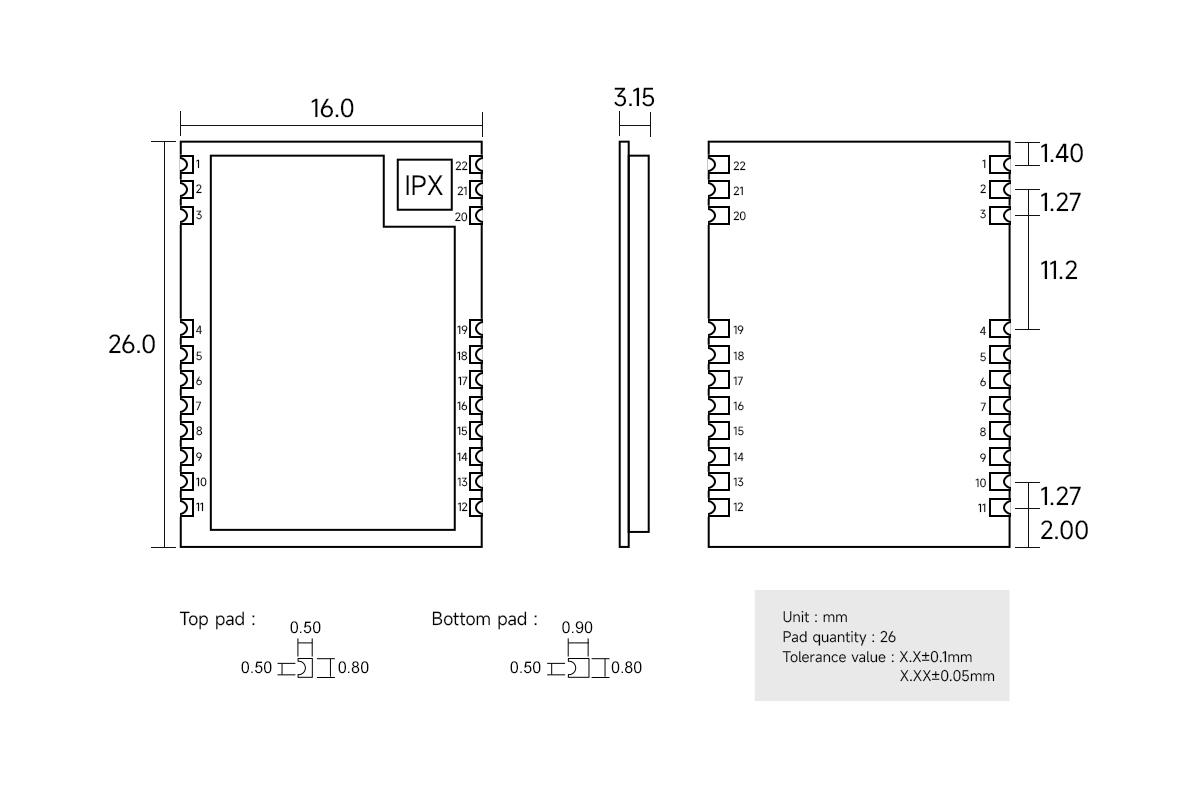

| 序號 | 引腳定義 | 引腳方向 | 備注 |
| 1 | GND | - | 模塊地線 |
| 2 | GND | - | 模塊地線 |
| 3 | GND | - | 模塊地線 |
| 4 | GND | - | 模塊地線 |
| 5 | M0 | 輸出 | 射頻輸出指示引腳,低電平有效 |
| 6 | M1 | 輸出 | 射頻輸入指示引腳,低電平有效 |
| 7 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳； |
| 8 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳； |
| 9 | AUX | 輸出 | 用于指示模塊網絡狀態,低電平有效； |
| 10 | VCC | - | 模塊電源正參考，電壓范圍：2.3～5.5V DC |
| 11 | GND | - | 模塊地線 |
| 12 | NRST | 輸入 | 模塊復位引腳，低電平復位 |
| 13 | GND | - | 模塊地線 |
| 14 | NC | - | 空腳 |
| 15 | NC | - | 空腳 |
| 16 | NC | 輸入 | 報警觸發引腳,低電平有效 |
| 17 | NC | - | 空腳 |
| 18 | NC | - | 空腳 |
| 19 | GND | - | 模塊地線 |
| 20 | GND | - | 模塊地線 |
| 21 | ANT | - | 天線 |
| 22 | GND | - | 模塊地線 |
