芯片方案：HW3000
工作頻率：428~522MHz
發射功率：20dBm

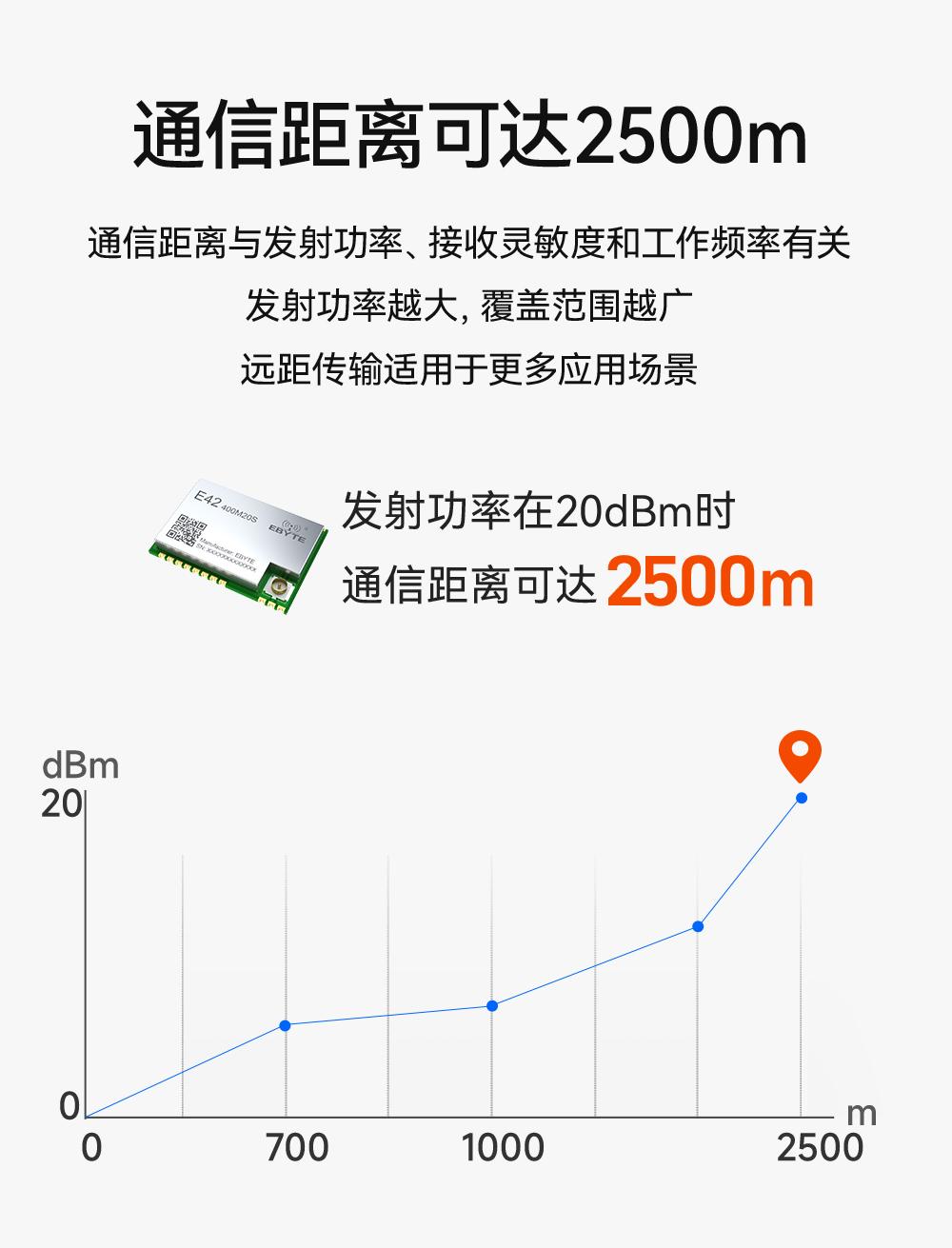

通信距離：2.5km

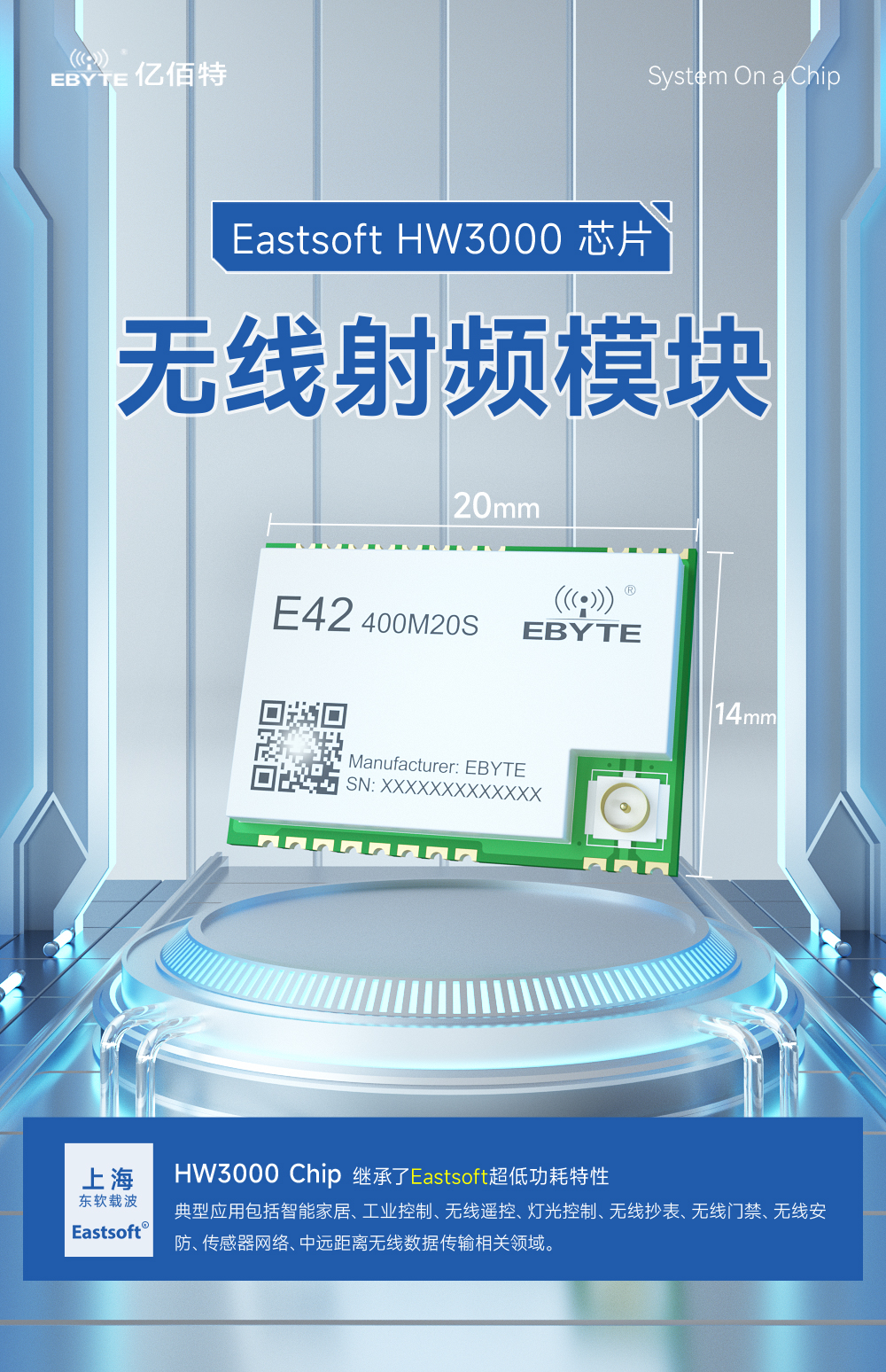

產品尺寸：20*14mm 產品重量：2.2±0.1g

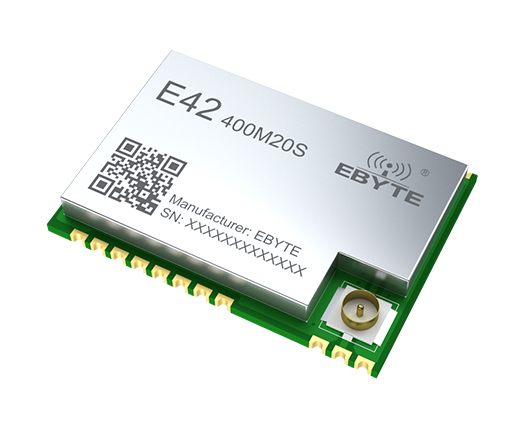

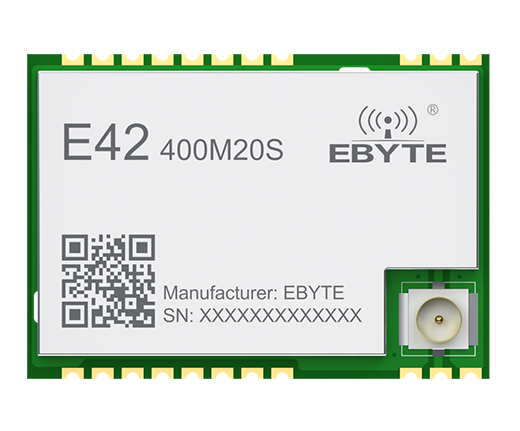

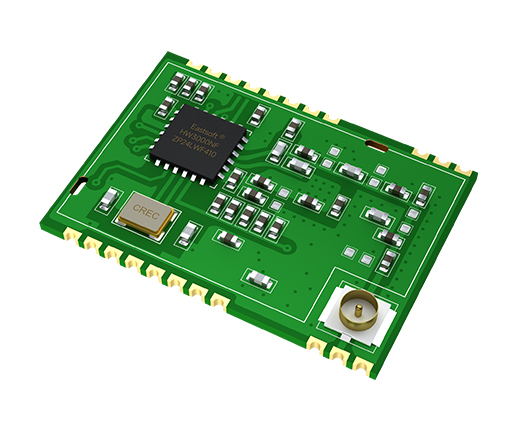

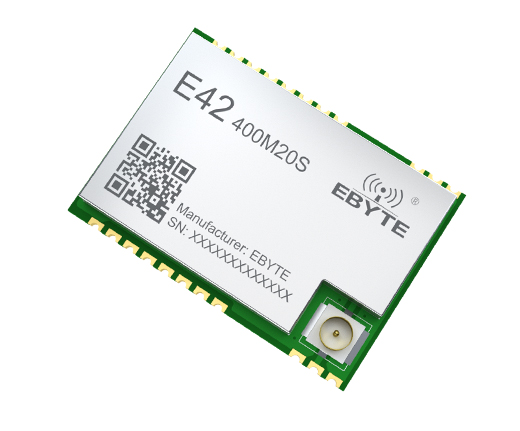

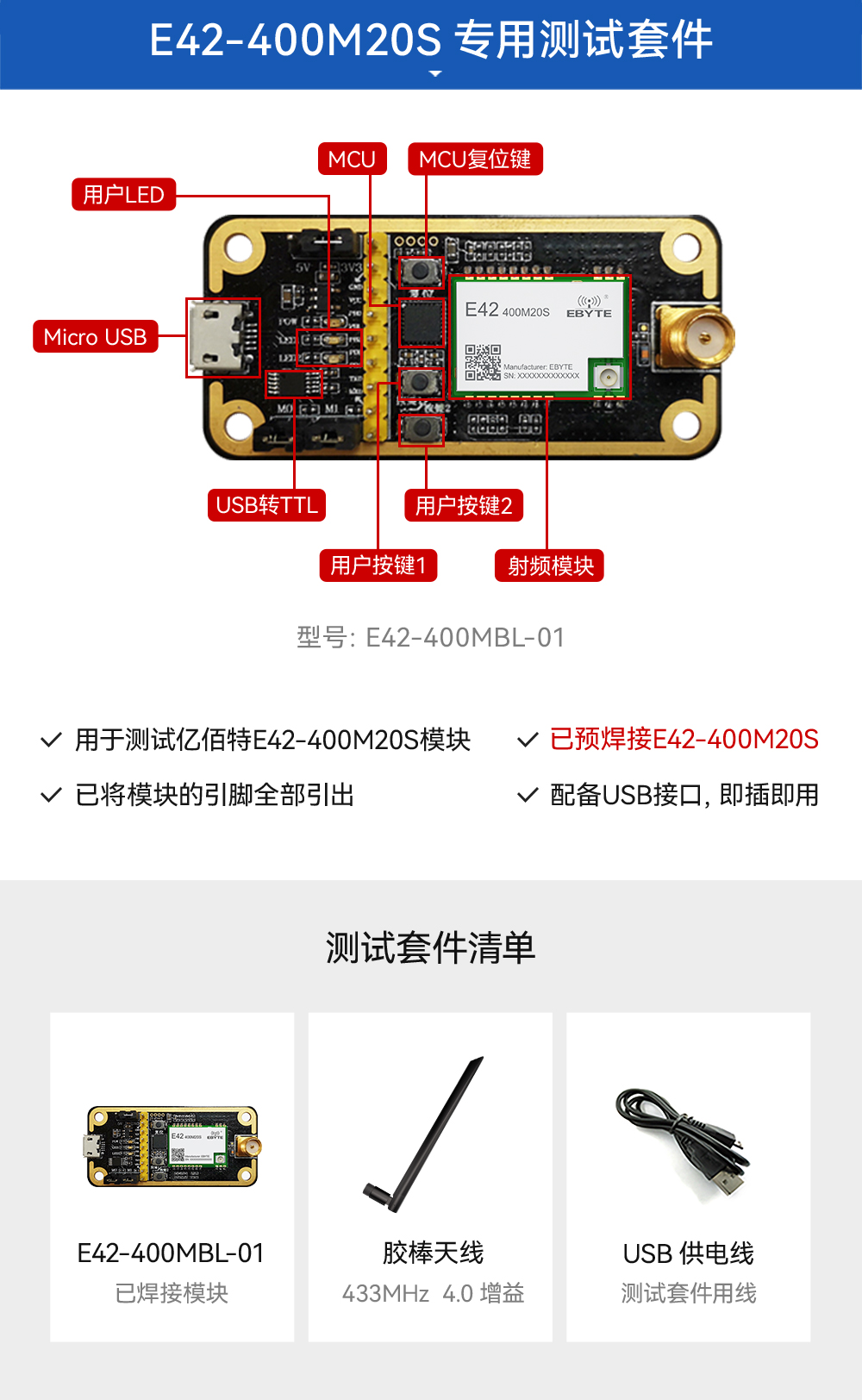

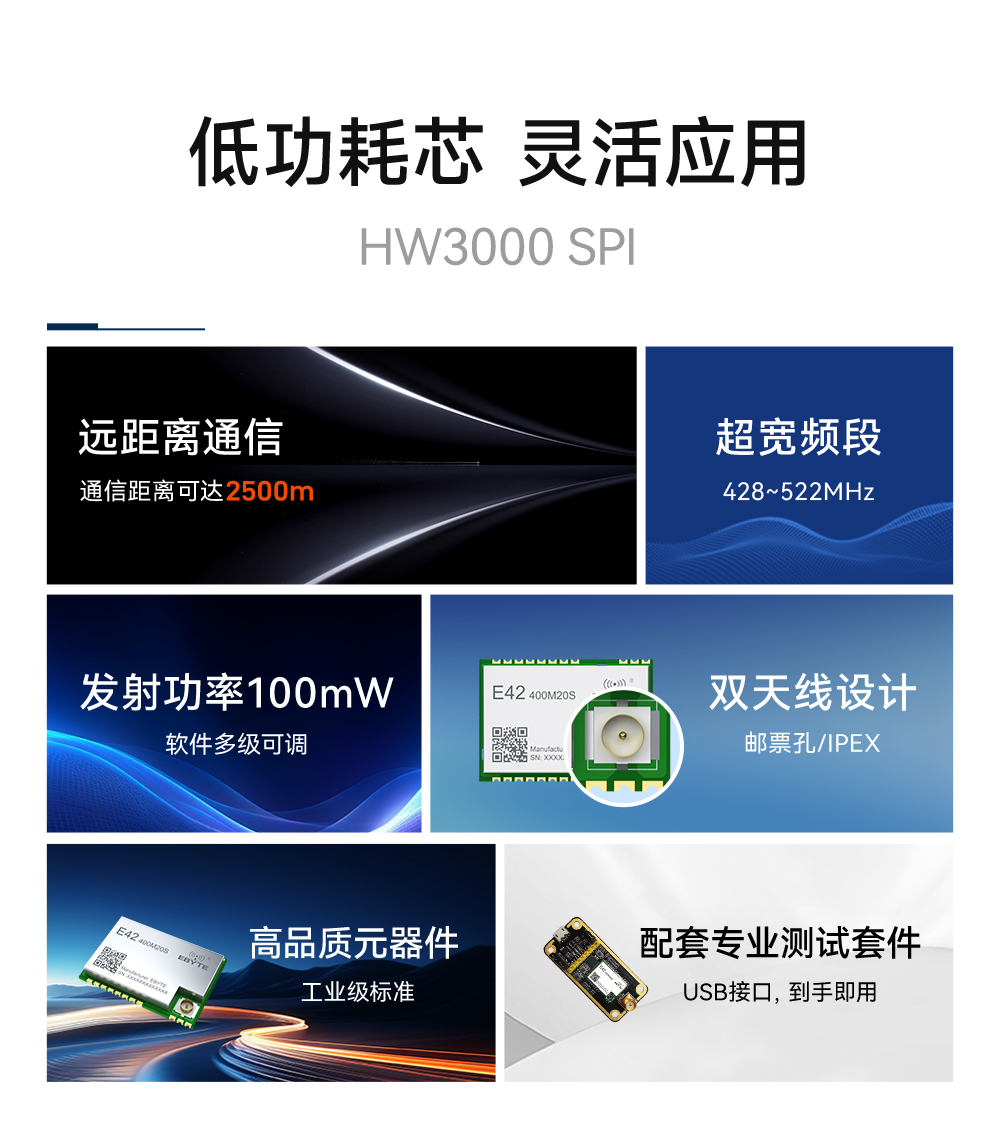

產品簡介：E42-400M20S無線模塊是一款基于上海東軟載波微電子原裝HW3000射頻芯片設計的SPI硬件模塊，半雙工，收發一體，透明傳輸方式，貼片型，工作頻段為428～522MHz，發射功率100mW，適用于多種環境，接收靈敏度高，抗干擾性強，支持開發低功耗。應用于各個行業，具有性能穩定、傳輸距離遠、體積小、繞射性能強等特點。此模塊為純硬件模塊，需用戶二次開發使用。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 0 | 3.6 | ＞ 3.6V 可能永久燒毀模塊 |
| 工作溫度（℃） | -40 | +85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率 | |
| 通信電平（V） | - | 3.3 | - | 使用 5V TTL 有風險燒毀 | |
| 工作溫度（℃） | -40 | - | +85 | 工業級設計 | |
| 工作頻段（MHz） | 428 | - | 522 | 支持 ISM 頻段 | |
| 空中速率 | 1.2 | - | 100 | 軟件可調，需用戶自行開發設置 | |
| 功 耗 | 發射電流（mA） | 80 | 90 | 110 | 瞬時功耗 |
| 接收電流（mA） | - | 19.2 | - | - | |
| 低功耗接收電流（mA） | - | 9.32 | - | ||
| 休眠電流（nA） | - | 0.1 | - | @POWER DOWN 模式 | |

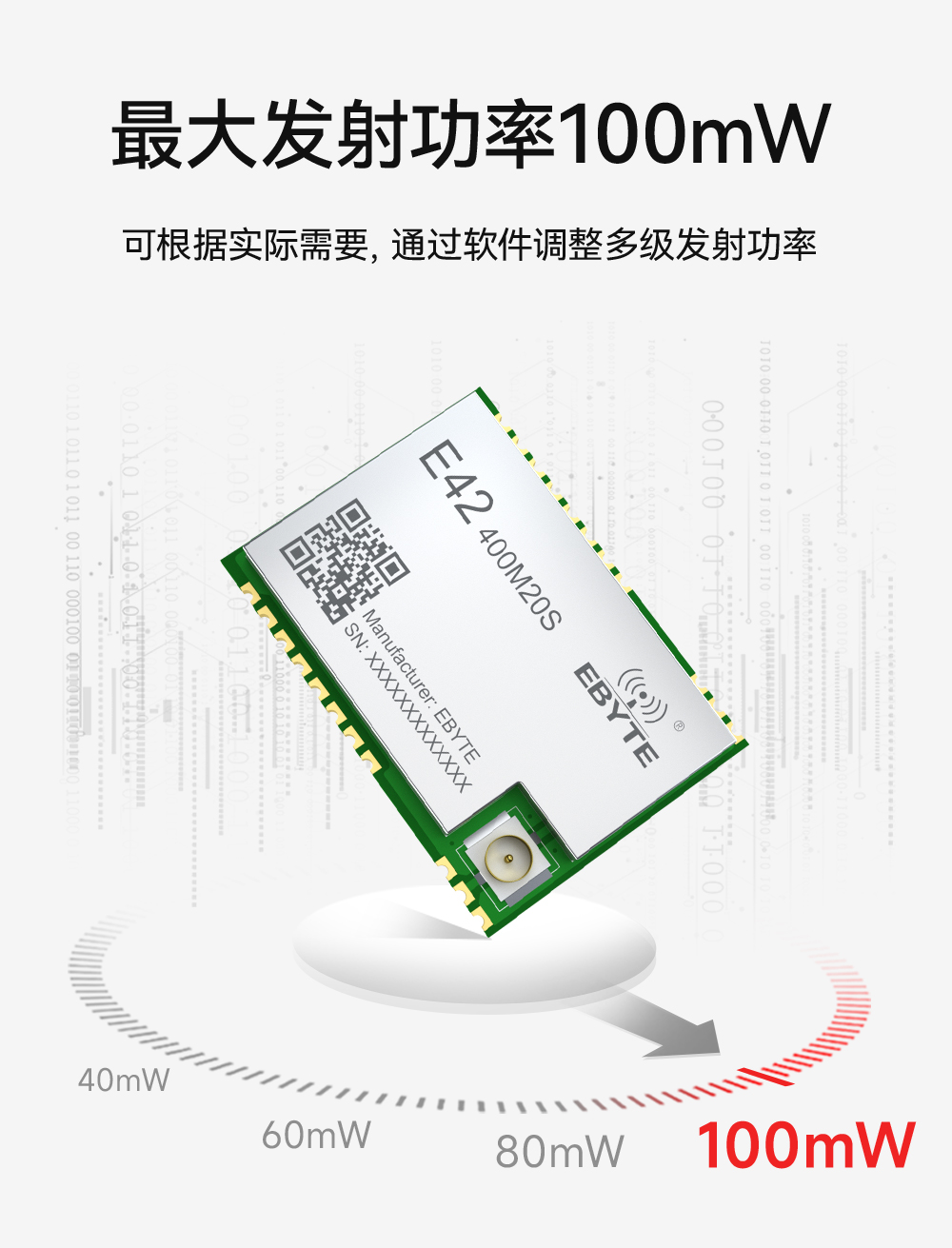

| 發射功率（dBm） | -40 | 19.5 | 20 | 用戶軟件編程控制 | |
| 接收靈敏度（dBm） | - | -114 | - | @10kbps | |
| 主要參數 | 描述 | 備注 |
| 參考距離 | 2.5Km | 晴朗空曠環境，天線增益 3.5dBi，天線高度 2.5 米，空中速率 10kbps |
| 芯片方案 | HW3000 | |
| 調制方式 | (G)FSK | |
| 通信接口 | SPI | 最高速率可達 10Mbps |
| 晶振 | 26MHz | |
| 封裝方式 | 貼片 | |
| 接口方式 | 郵票孔 | |
| 外形尺寸 | 20*14mm | |

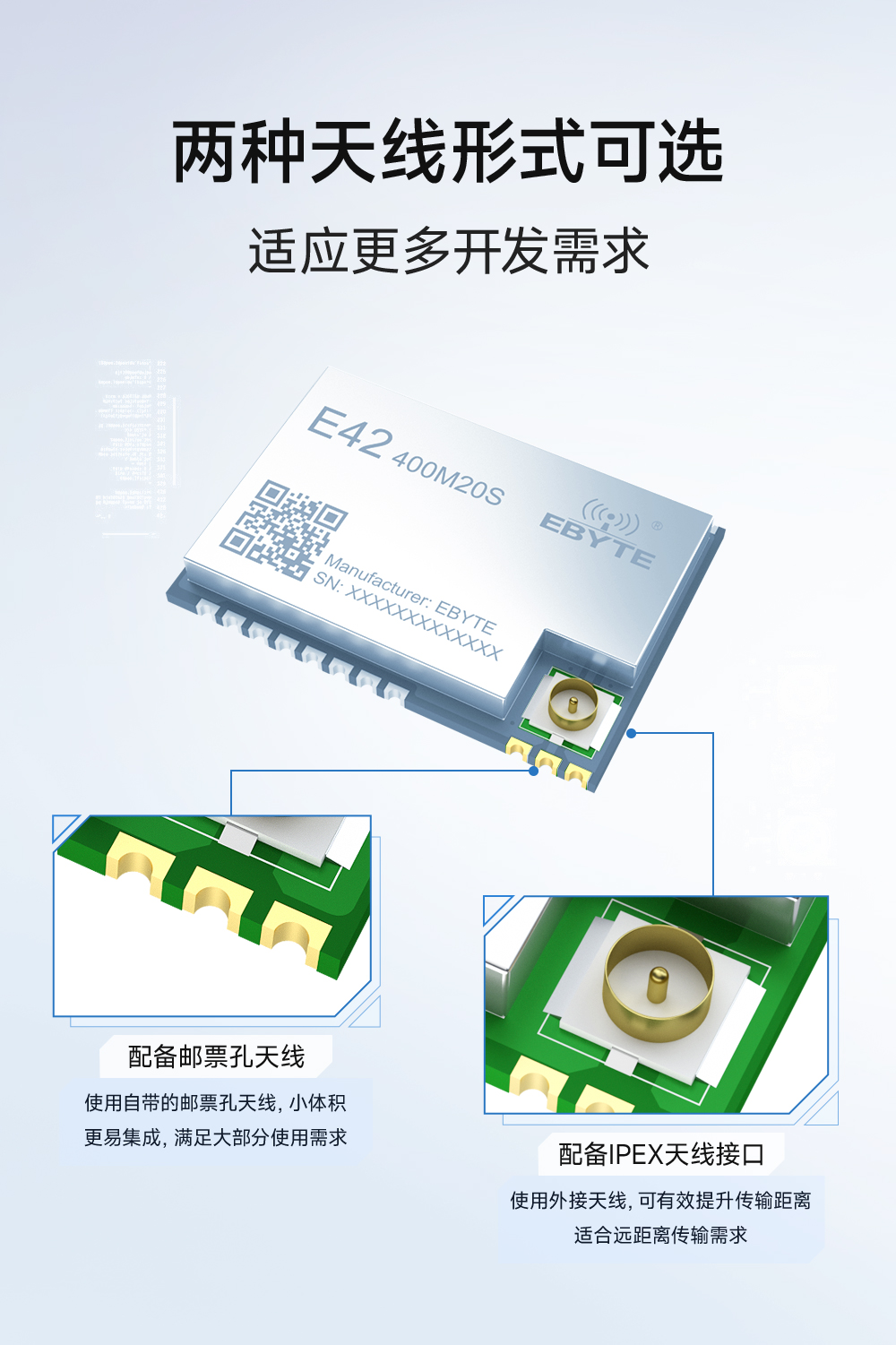

| 天線接口 | IPX、郵票孔 | 等效阻抗約 50Ω |

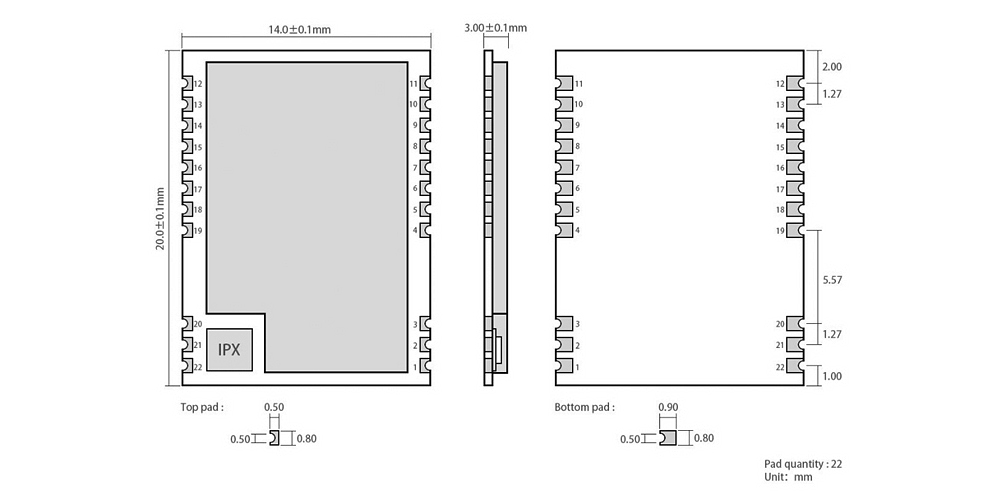

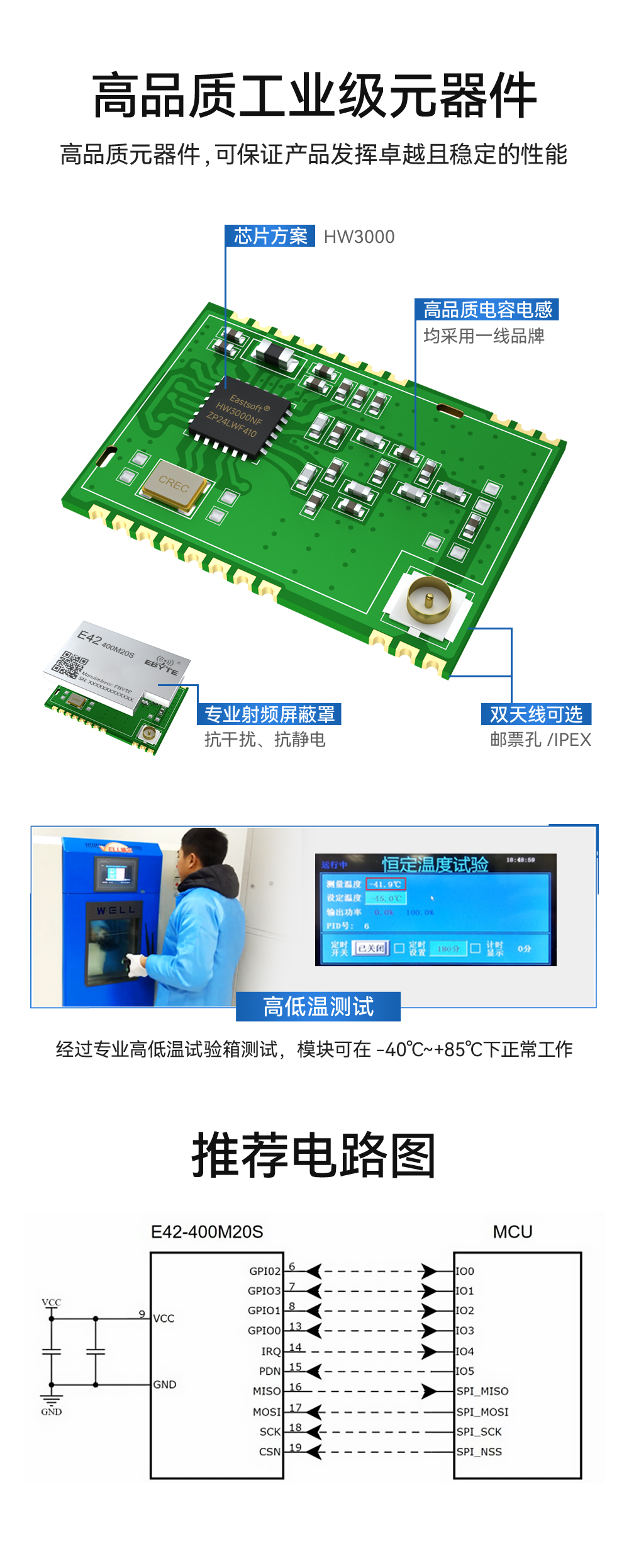

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | GND | 地線，連接到電源參考地 |
| 2 | GND | GND | 地線，連接到電源參考地 |
| 3 | GND | GND | 地線，連接到電源參考地 |
| 4 | GND | GND | 地線，連接到電源參考地 |
| 5 | GND | GND | 地線，連接到電源參考地 |
| 6 | GPIO2 | 輸入/輸出 | 通用數字 I/O（功能詳見 HW3000 芯片手冊） |
| 7 | GPIO3 | 輸入/輸出 | 通用數字 I/O（功能詳見 HW3000 芯片手冊） |
| 8 | GPIO1 | 輸入/輸出 | 通用數字 I/O（功能詳見 HW3000 芯片手冊） |
| 9 | VCC | VCC | 供電電源，范圍 2.0V~3.6V（建議外部增加陶瓷濾波電容） |
| 10 | GND | GND | 地線，連接到電源參考地 |
| 11 | GND | GND | 地線，連接到電源參考地 |
| 12 | GND | GND | 地線，連接到電源參考地 |
| 13 | GPIO0 | 輸入/輸出 | 通用數字 I/O（功能詳見 HW3000 芯片手冊） |
| 14 | IRQ | 輸出 | 中斷輸出引腳(極性可配，默認低電平有效) |
| 15 | PDN | 輸入 | POWER DOWN 模式使能輸入引腳(高電平有效) |
| 16 | MISO | 輸出 | SPI 數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI 數據輸入引腳 |
| 18 | SCK | 輸入 | SPI 時鐘輸入引腳 |
| 19 | CSN | 輸入 | SPI 的片選信號(低電平有效) |
| 20 | GND | GND | 地線，連接到電源參考地 |
| 21 | ANT | 天線接口，郵票孔（50 歐姆特性阻抗） | |
| 22 | GND | GND | 地線，連接到電源參考地 |
