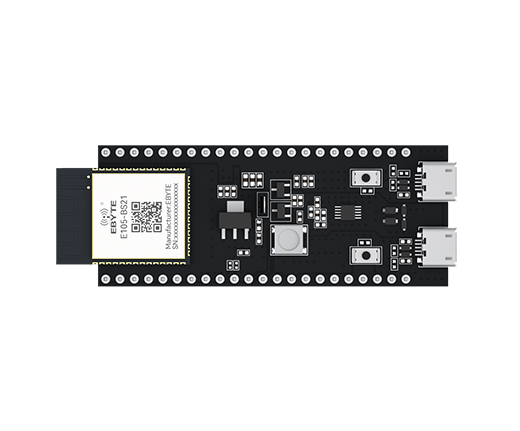

| 序號 | 主要固件 | 介紹 |
| 1 | E105-BS21 E105-BS21X | E105-BS21 和 E105-BS21X 是基于星閃協議 1.0 版本的串口轉 SLE（SparkLink Low Energy）星閃模塊，具有體積小、功耗低、傳輸距離遠、傳輸速度快、抗干擾能力強、低延時等特點，工作在2.4GHz頻段，最大射頻發射功率為6dBm。 |
| 2 | 短接器 | 接收及發送短接器 |
| 3 | 排針 | 所有可用 GPIO 管腳（除 flash 的 SPI 總線）均已引出至開發板的排針。請查看排針獲取更多信息。 |
| 4 | 短接器 | 模組 3.3V 供電短接器。 |
| 5 | Reset 鍵 | 復位按鍵。 |
| 6 | KEY 鍵 | 普通按鍵（暫未開放用途）。 |
| 7 | RGB 燈 | 從左到右以此為 LED1、LED2 為數據狀態指示燈，PWR 為電源指示燈。 |
| 8 | USB接口 | USB 接口可用作開發板的供電接口，可通過 USB 協議與芯片通信。 |
| 9 | USB轉UART接口 | Micro-USB接口，可用作開發板的供電接口，可燒錄固件至芯片，也可作為通信接口，通過板載USB轉UART橋接器與芯片通信。 |
| 引腳序號 | 引腳名稱 | 類型 | 引腳用途 |
| 1 | GPIO26 | I/0 | 通用 IO 口 |
| 2 | GPIO25 | I/0 | 通用 IO 口 |
| 3 | GPIO27 | I/0 | 通用 IO 口 |
| 4 | GPIO28 | I/0 | 通用 IO 口 |
| 5 | GPIO29 | I/0 | 通用 IO 口 |
| 6 | GPIO30 | I/0 | 通用 IO 口 |
| 7 | GPIO31 | I/0 | 通用 IO 口 |
| 8 | GPIO2 | I/0 | 通用 IO 口 |
| 9 | GND | 模塊 GND | |
| 10 | VDD | 電源輸入 1.8V~3.6V | |
| 11 | GPIO3 | I/0 | 通用 IO 口 |
| 12 | GPIO4 | I/0 | 通用 IO 口 |
| 13 | GPIO5 | I/0 | 通用 IO 口 |
| 14 | GPIO6 | I/0 | 通用 IO 口 |
| 15 | GPIO9 | I/0 | 通用 IO 口 |
| 16 | GPIO10 | I/0 | 通用 IO 口 |
| 17 | GPIO11 | I/0 | 通用 IO 口 |
| 18 | USB- | USB 負極 | |
| 19 | USB+ | USB 正極 | |
| 20 | GPIO12 | I/0 | 通用 IO 口 |
| 21 | GPIO13 | I/0 | 通用 IO 口 |
| 22 | GPIO14 | I/0 | 通用 IO 口 |
| 23 | GPIO15 | I/0 | 通用 IO 口 |
| 24 | GPIO16 | I/0 | 通用 IO 口 |
| 25 | GPIO17 | I/0 | 通用 IO 口 |
| 26 | GPIO18 | I/0 | 通用 IO 口 |
| 27 | GPIO19 | I/0 | 通訊串口 RXD |
| 28 | GPIO20 | I/0 | 通訊串口 TXD |
| 29 | SWCLK | 調試引腳 | |
| 30 | SWDIO | 調試引腳 | |
| 31 | GPIO22 | I/0 | 通用 IO 口 |
| 32 | GPIO23 | I/0 | 通用 IO 口 |
| 33 | GPIO24 | I/0 | 通用 IO 口 |
| 34 | RESET | I | 復位引腳，不可懸空，拉低 10ms 復位，可用于深度休眠喚醒 |
注：1.P：電源；I：輸入；O：輸出；T：可設置為高阻。
| 產品說明書 |
【用戶手冊】E105-BS21-TB_UserManual_CN  |
| 開發測試 |
| 【天線放置】帶PCB天線無線模組的放置方式 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 通信協議 | 天線形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|

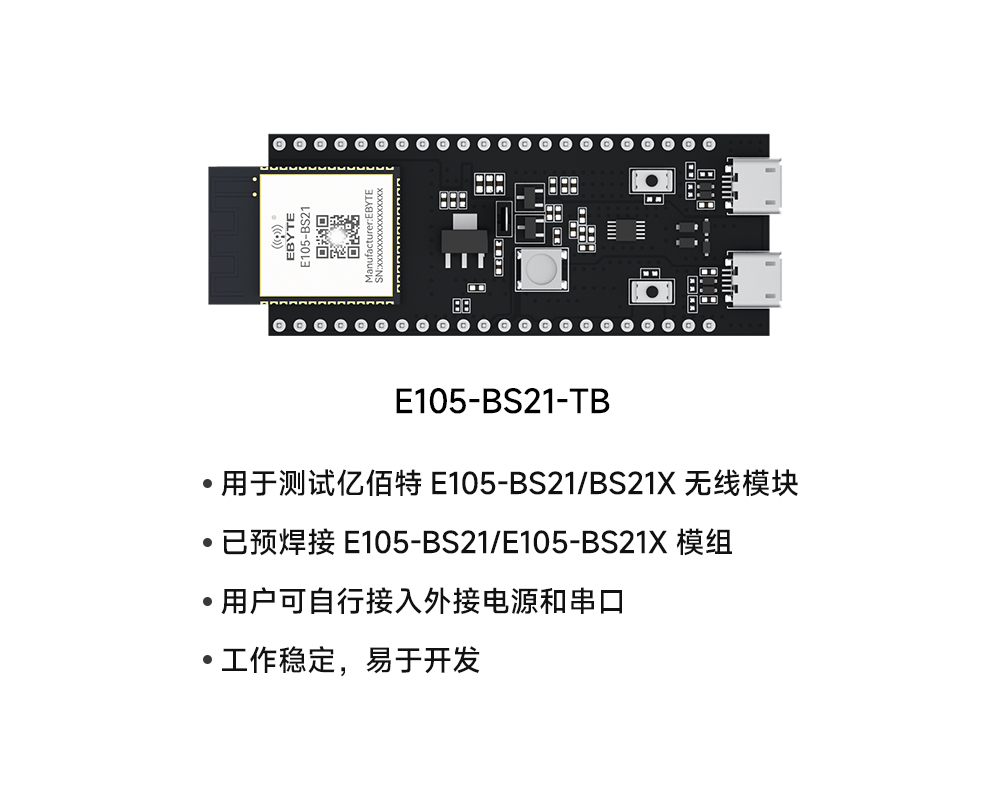

| E105-BS21-TB | USB | - | - | - | - | - | - | 62.74*25.4 | E105-BS21系列星閃模塊開發測試板 | ||
| E105-BS21X | UART | BS21 | 2.4G | 0 | 0.27 | SLE 1.0 | IPEX | 19.2*18 | 高性能星閃SLE模塊 | ||
| E105-BS21 | UART | BS21 | 2.4G | 0 | 0.27 | SLE 1.0 | PCB | 25.5*18 | 高性能星閃SLE模塊 |
