發射功率：33dBm
通信距離：16km
產品尺寸：24*38.5mm

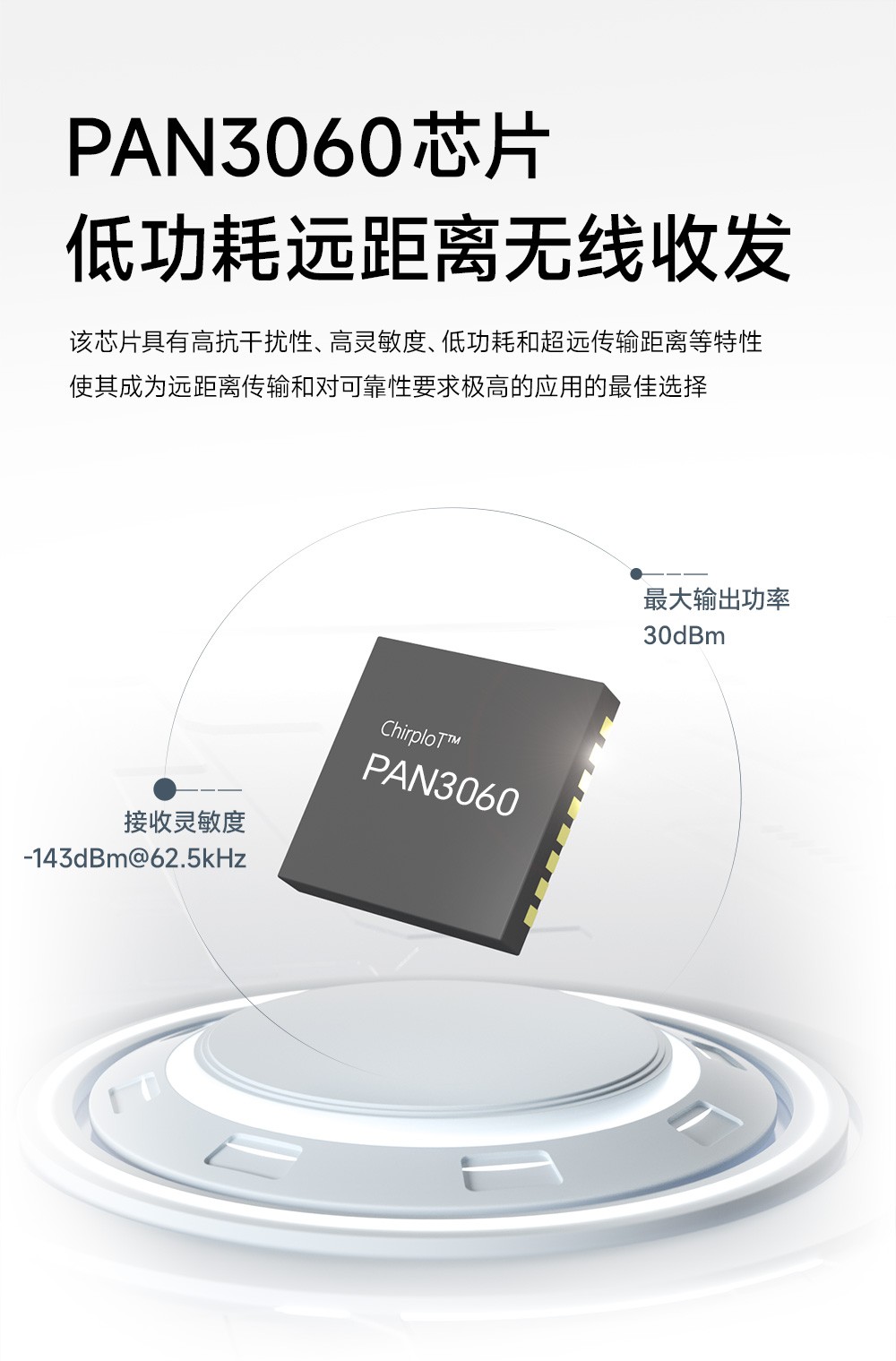

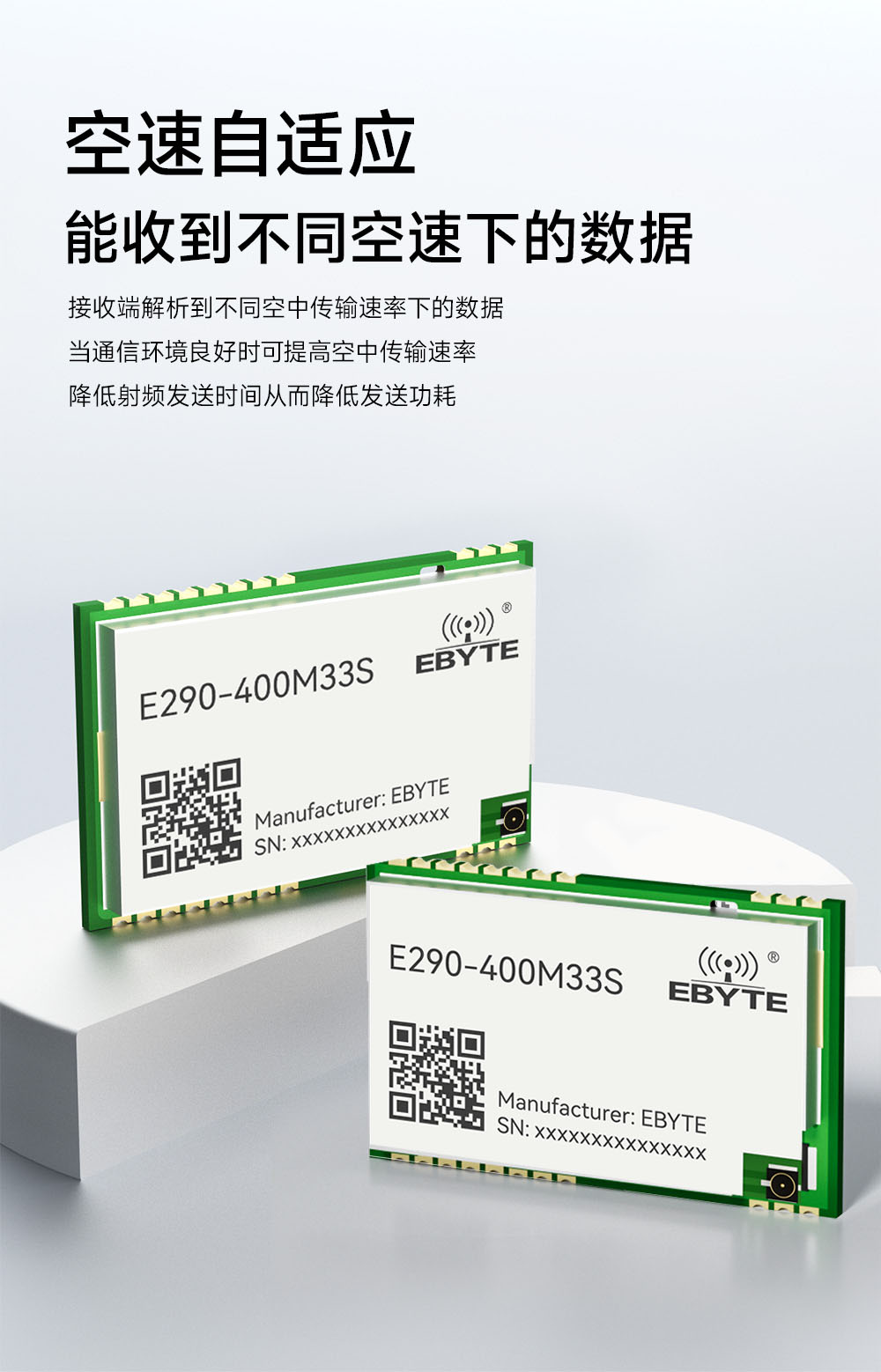

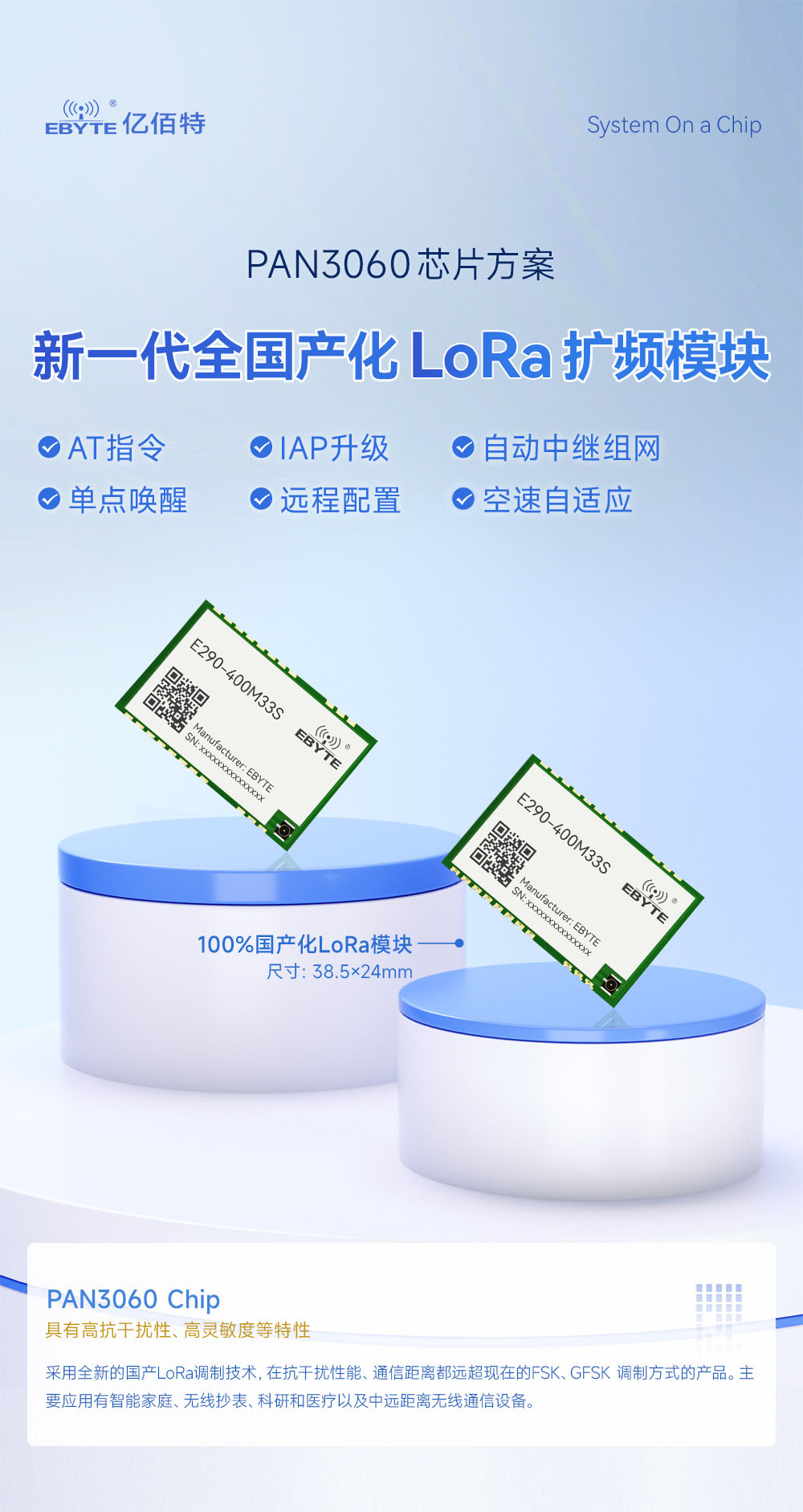

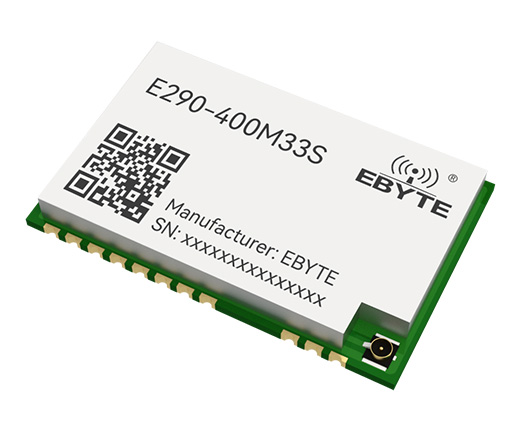

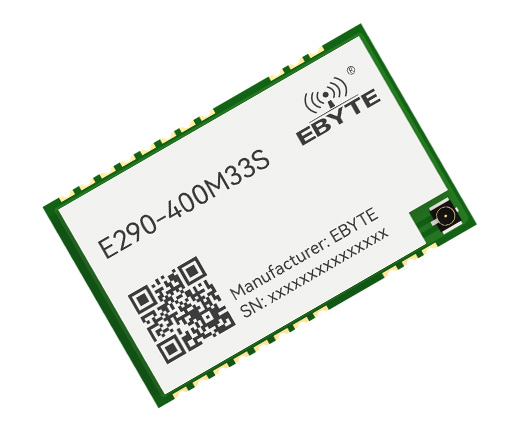

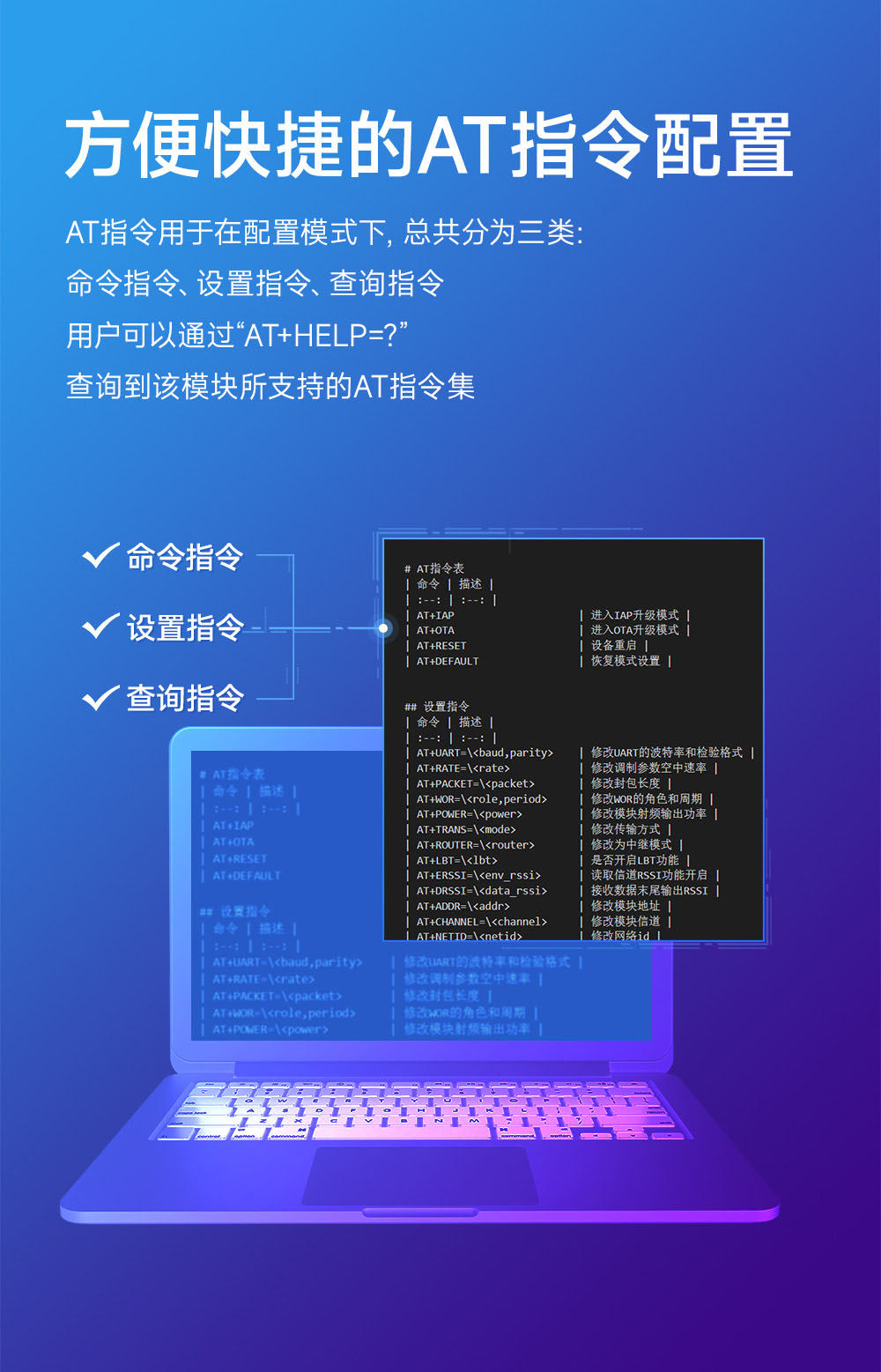

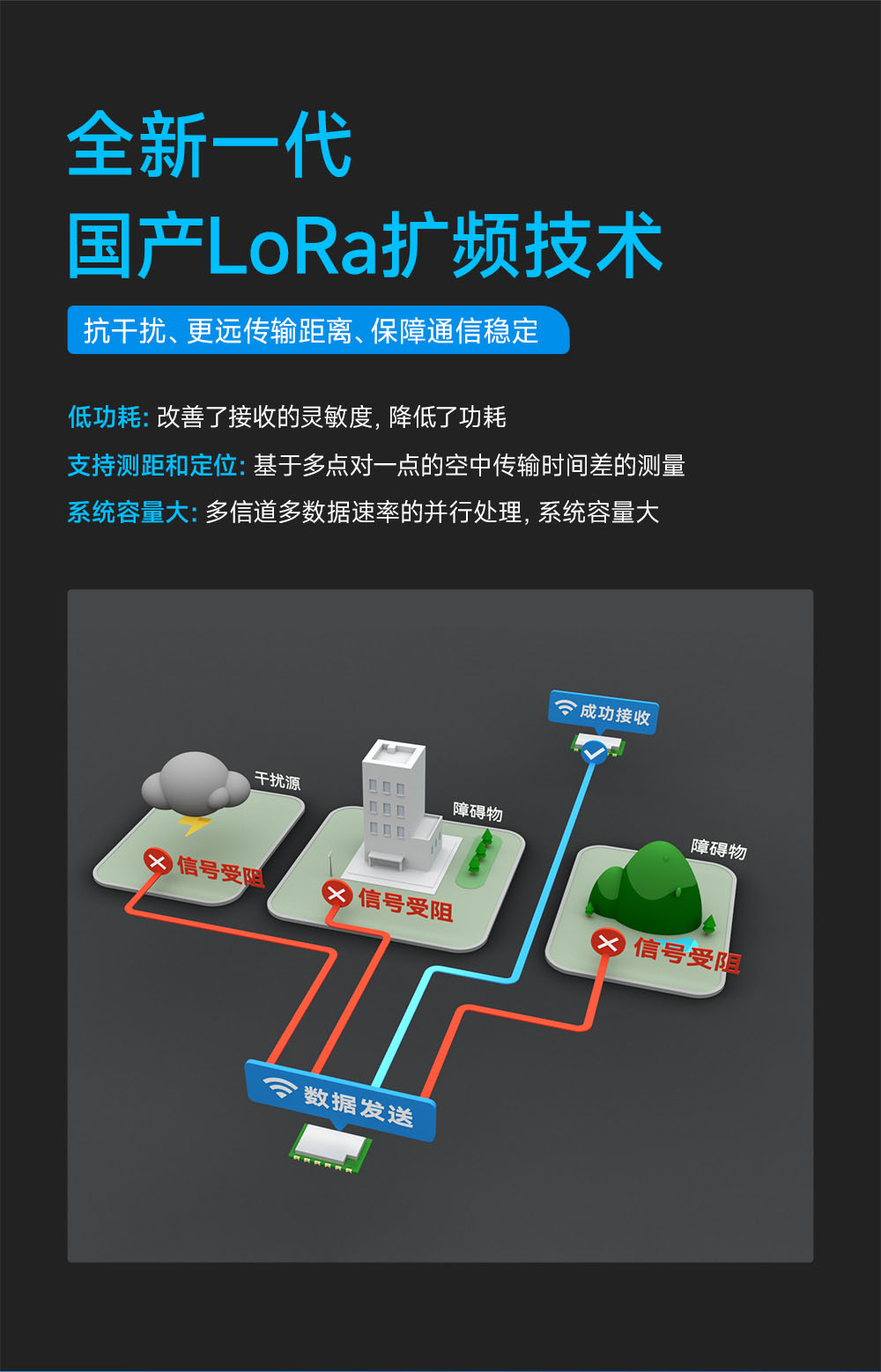

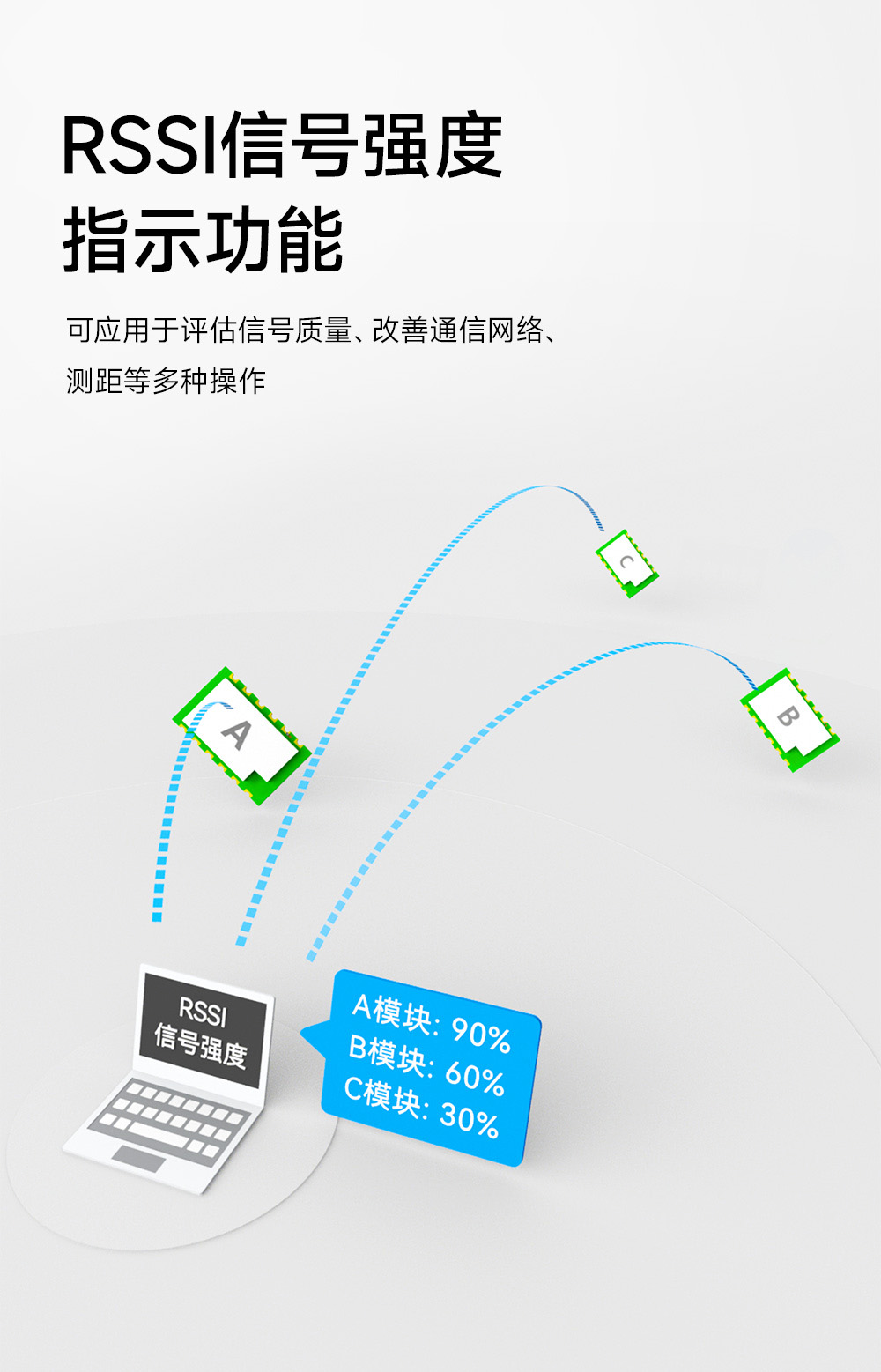

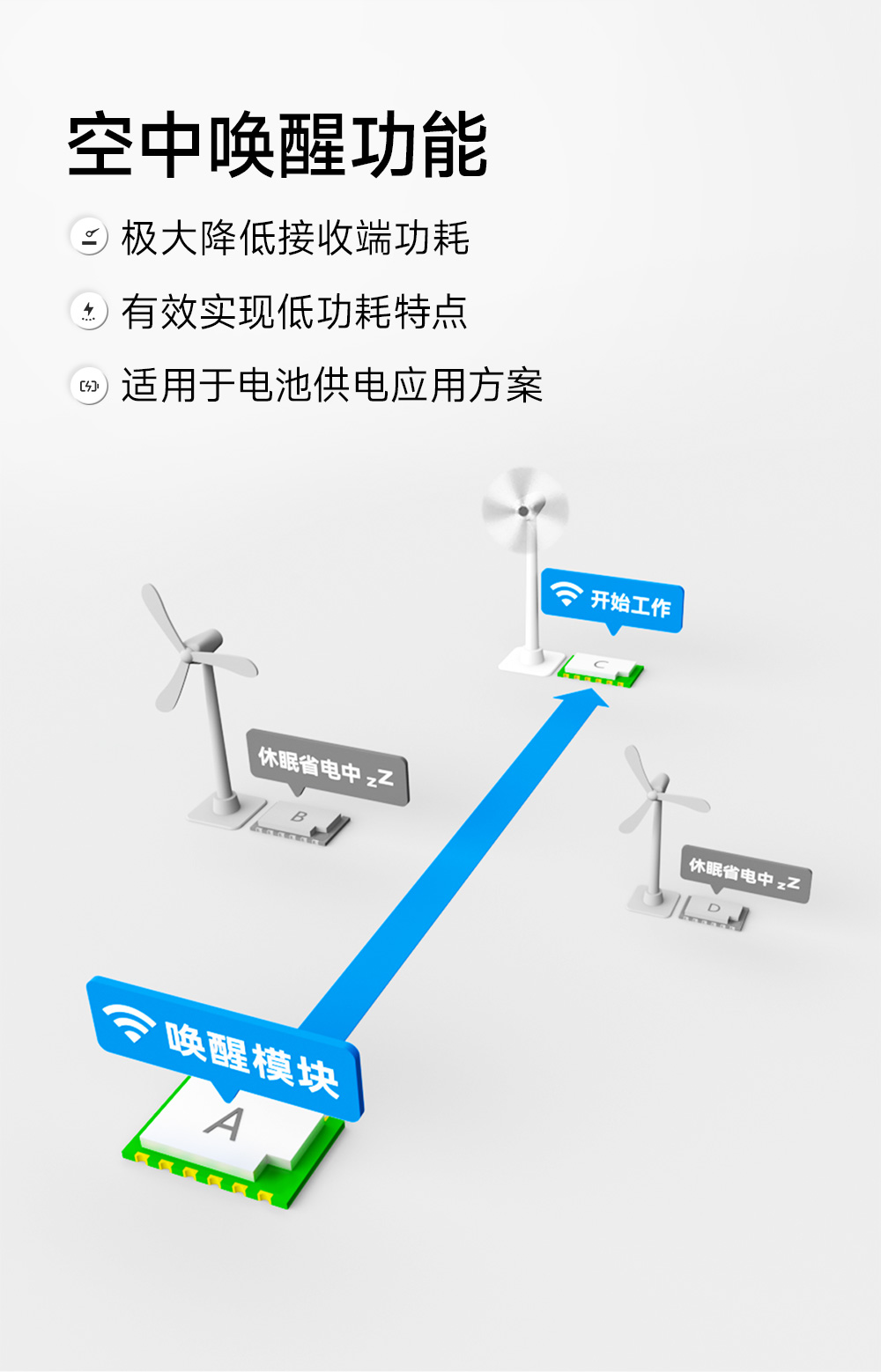

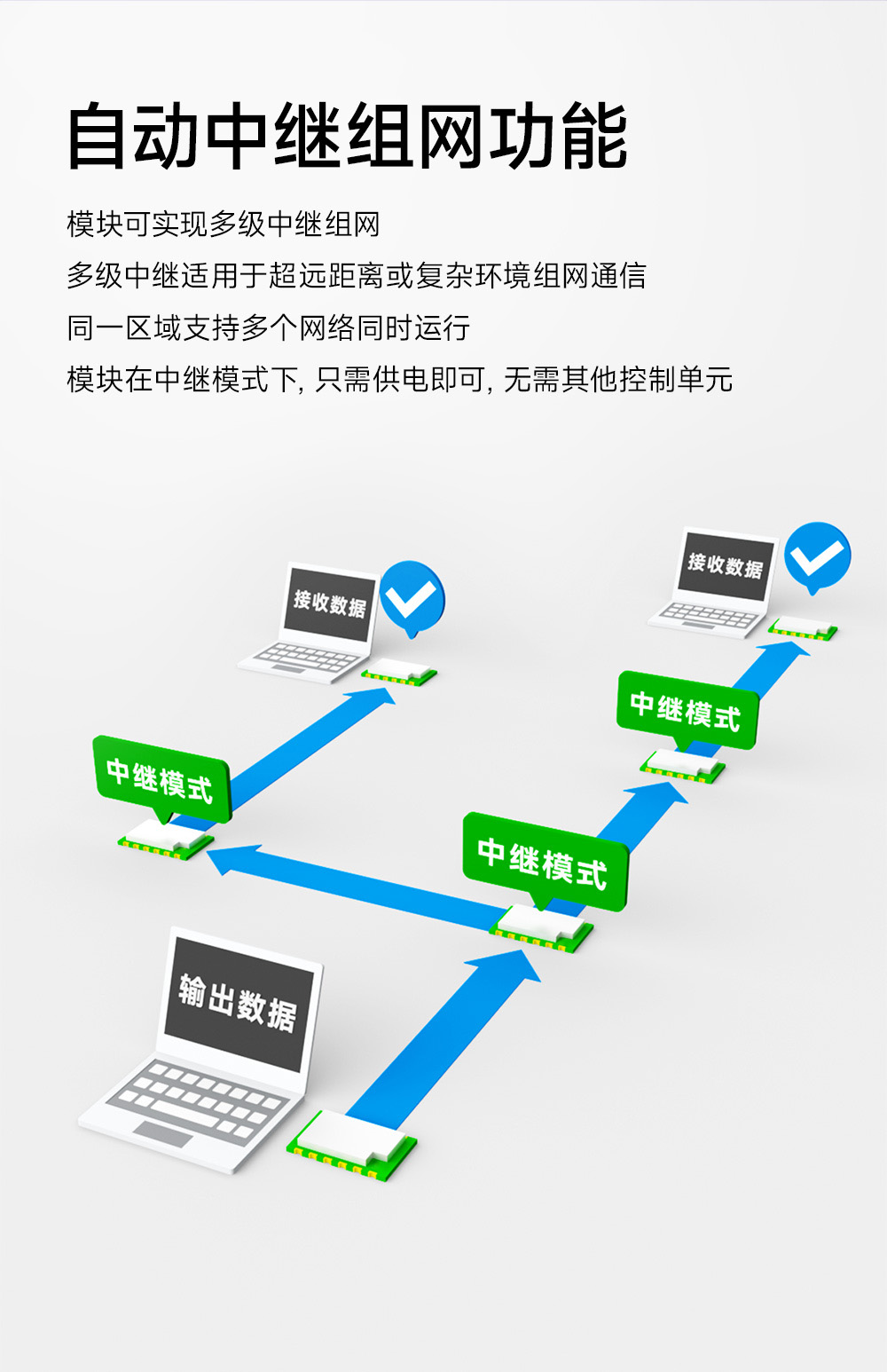

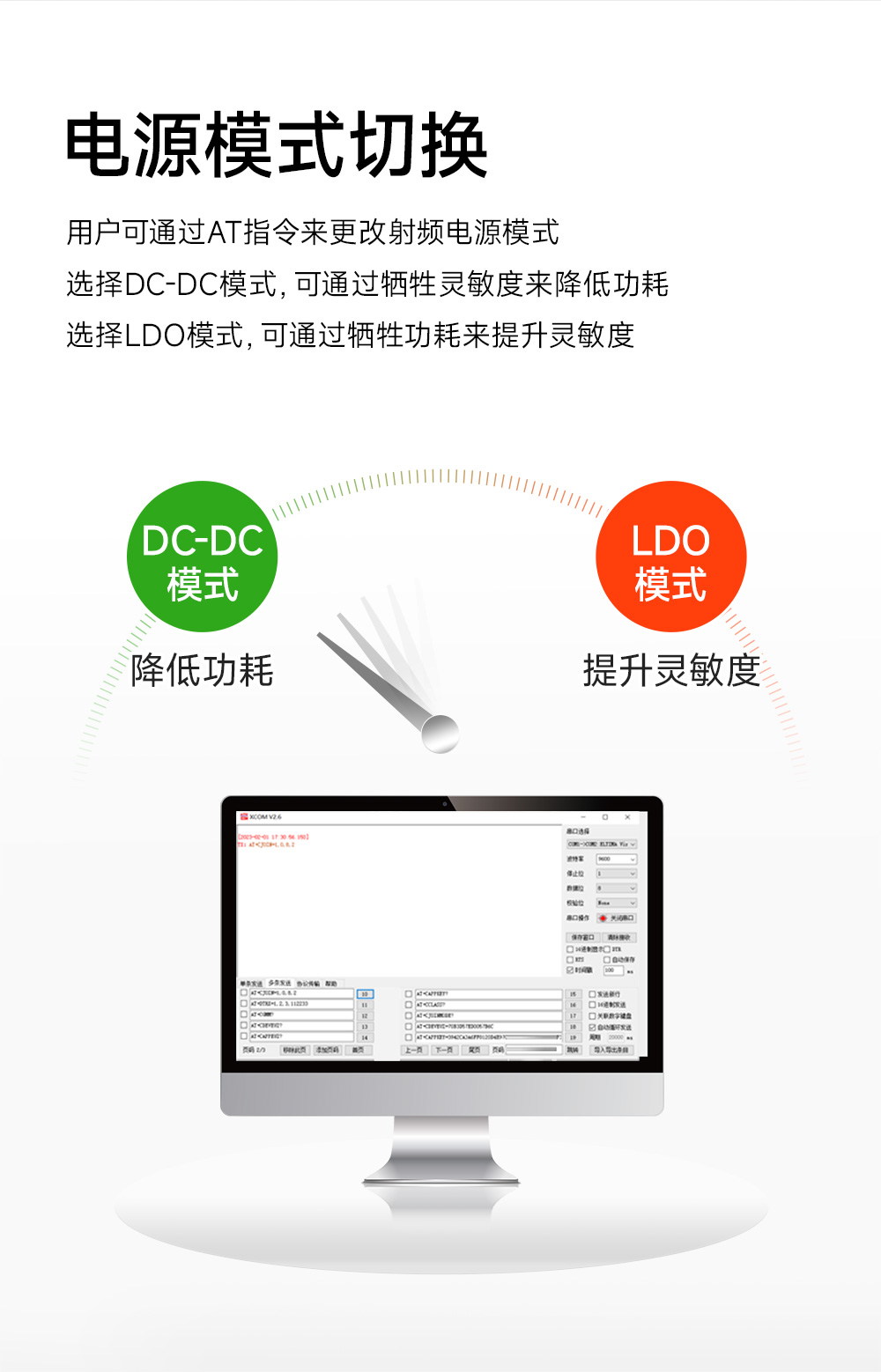

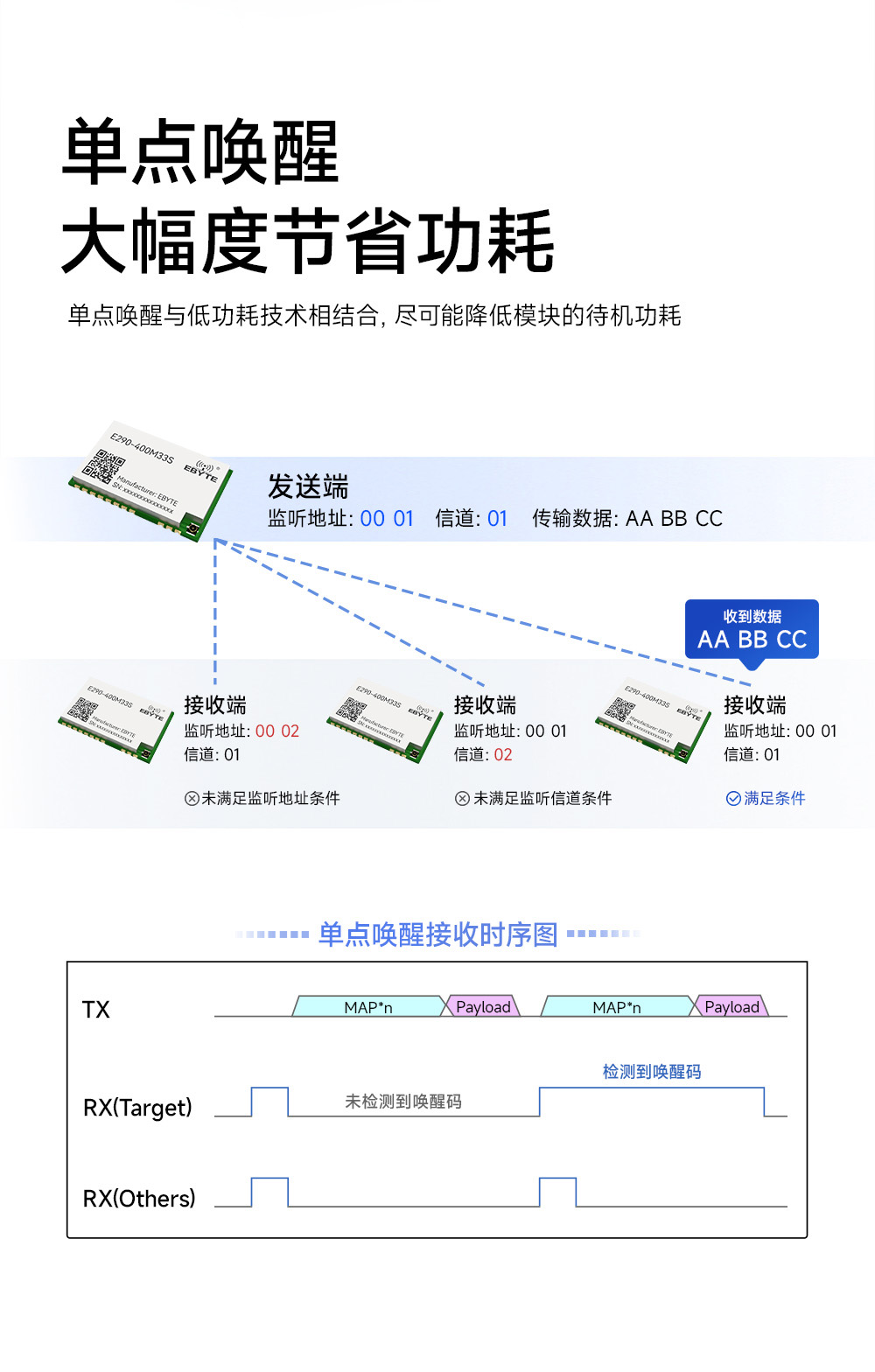

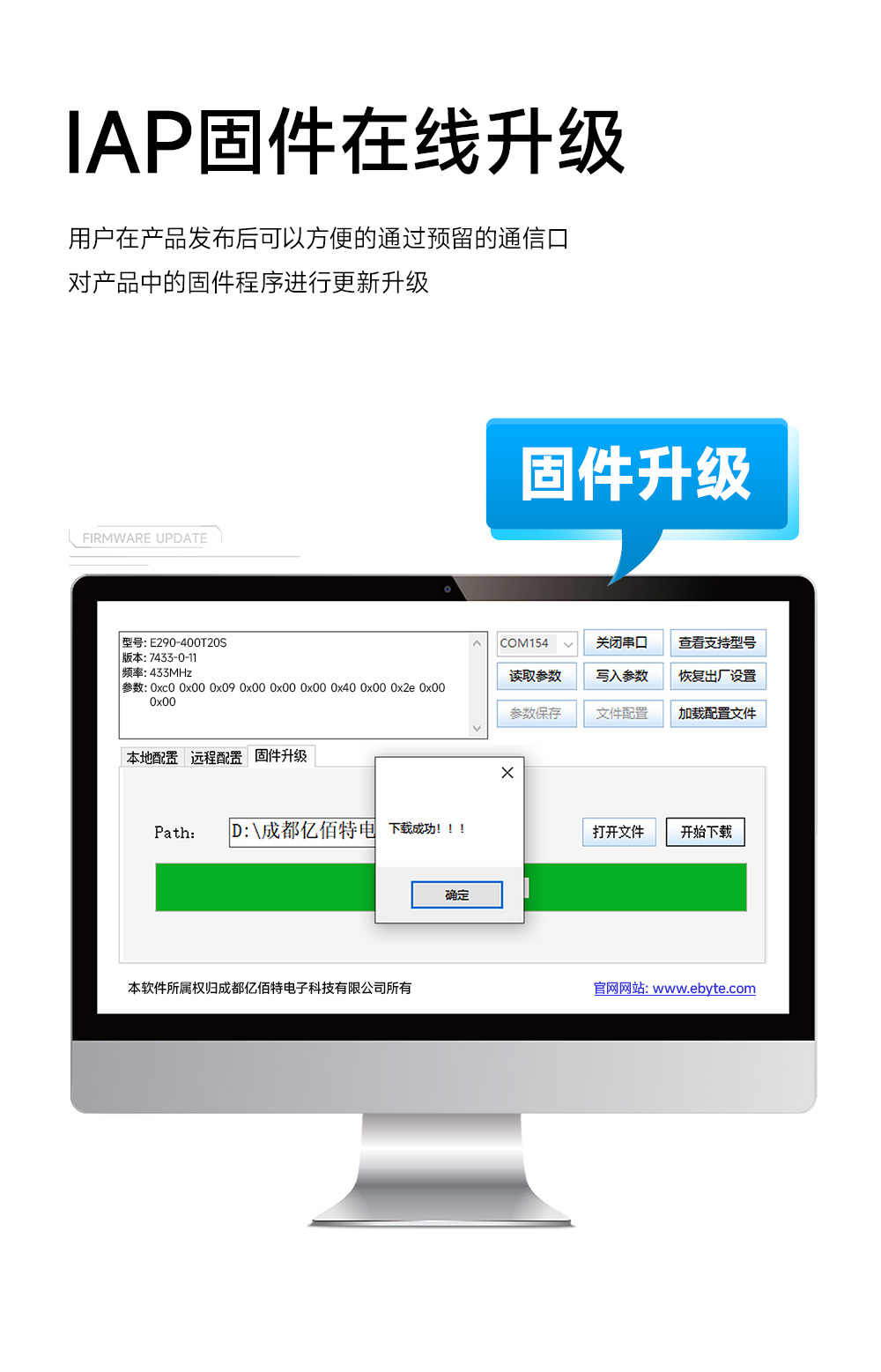

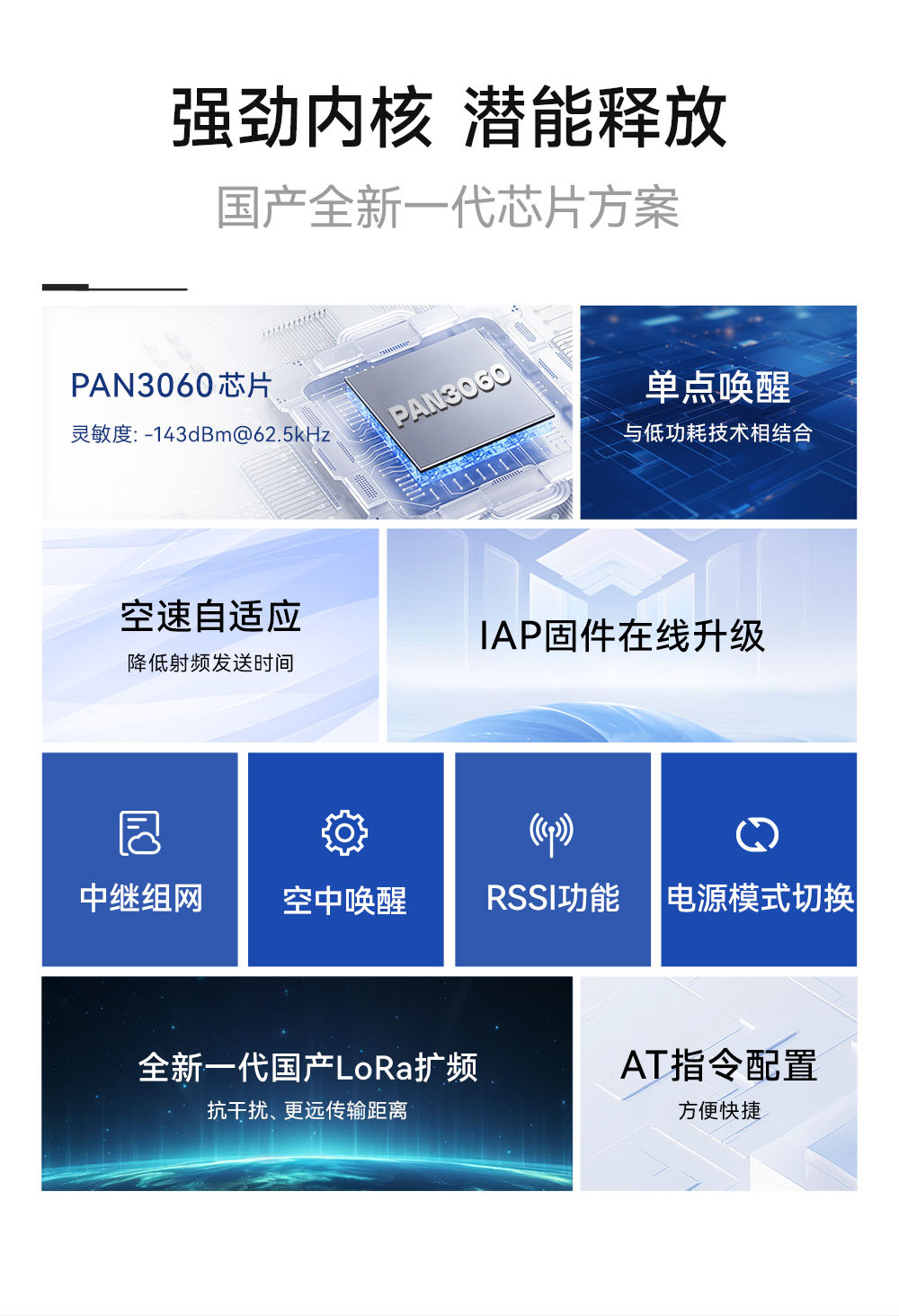

產品簡介：E290-400M33S是基于磐啟微新一代國產芯片PAN3060為核心自主研發的超小體積并適用于433MHz、470MHz貼片式ChirpIoT?擴頻無線模塊。由于采用PAN3060為模塊核心，抗干擾性能與通信距離得到了進一步提升。由于其采用全新的ChirpIoT?調制技術，在抗干擾性能、通信距離都遠超現在的FSK、GFSK調制方式的產品。該模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備，使用工業級高精度32MHz晶振。無線模塊屬于純射頻收發模塊，需要使用MCU驅動或使用專用的SPI調試工具。
| 射頻參數 | 單位 | 性能 | 備注 |
| 發射功率 | dBm | 33 | 工作電壓≥5V 時，能滿足輸出功率需求，工作電壓超過 5.5V 時有燒毀風險。 |

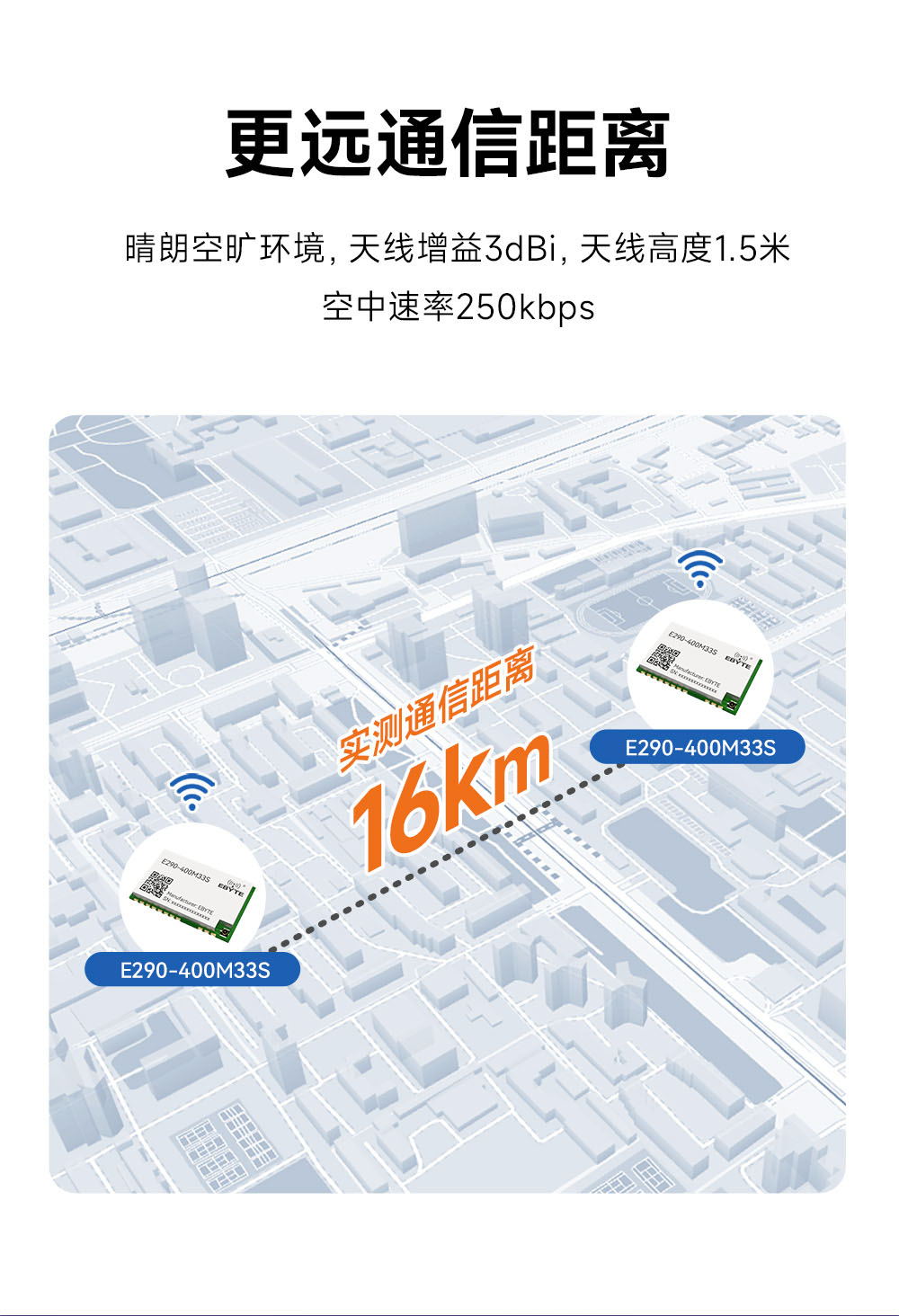

| 參考距離 | m | 16000 | 晴朗空曠，天線增益 5dBi，天線高度2.5 米，空中速率2.5kbps |
| 工作頻段 | MHz | 410～493 | 出廠默認 433MHz，支持 ISM頻段 |
| 空中速率 | bps | 0.5K～59.9K | 用戶編程控制 |
| 主要參數 | 性能 | 備注 | |
| 工作電壓(V) | 3.3～5.5 | ||
| 通信電平(V) | 3.3 | 使用 5V TTL 有風險燒毀 | |
| 功耗 | 發射電流（mA) | 900 | 瞬時功耗 |
| 接收電流（mA) | 16.5 | ||
| 休眠電流（μA） | 4.3 | 軟件關斷 | |
| 工作溫度（℃) | -20～+85 | 工業級 | |
| 存儲溫度（℃) | -40～+125 | ||
| 硬件參數 | 性能 | 備注 |
| 芯片 | PAN3060 | |
| FIFO | 256Byte | 單次發送最大長度 |
| 調制方式 | ChirpIoT? | 新一代 ChirpIoT?調制技術 |
| 接口方式 | 郵票孔 | 間距 1.27mm |
| 通信接口 | SPI/IIC | 參考 SPI 速率為 3M |
| 產品凈重 | 5.1g 士 0.02g | |
| 封裝方式 | 貼片 | |
| 天線接口 | IPEX 一代/郵票孔 | 特性阻抗約 50 歐姆 |
| 尺寸 | 24*38.5mm |

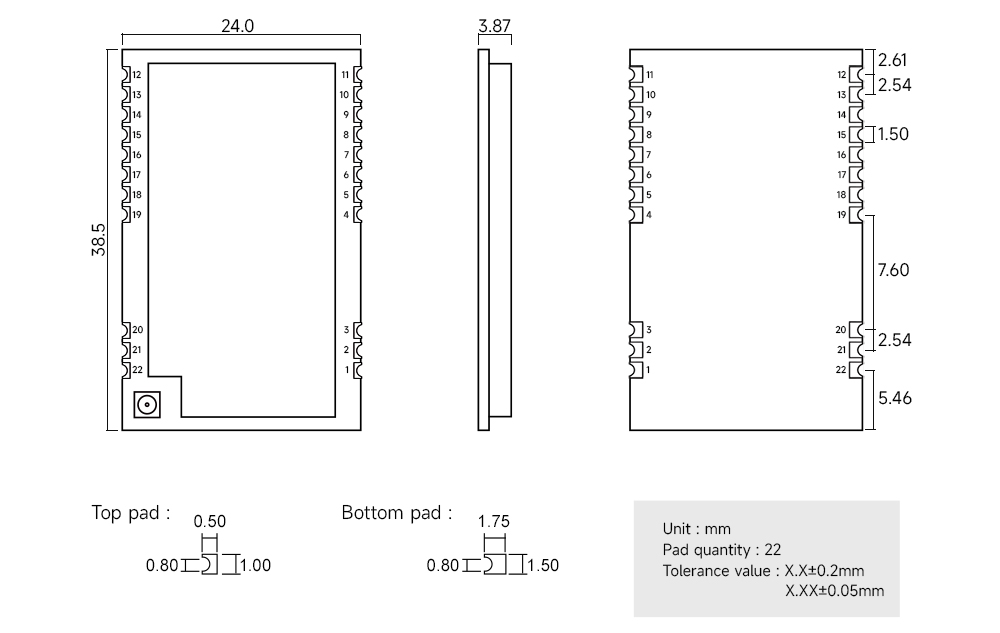

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 地線，連接到電源參考地 | |
| 2 | GND | 地線，連接到電源參考地 | |
| 3 | GND | 地線，連接到電源參考地 | |
| 4 | GND | 地線，連接到電源參考地 | |
| 5 | GND | 地線，連接到電源參考地 | |
| 6 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機 IO。 |
| 7 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機 IO 或 DIO2，高電平有效。 |
| 8 | GPIO11 | - | 用戶可懸空，暫無定義功能 |
| 9 | VCC | - | 供電電源，范圍 2.5～5.5V（建議外部增加陶瓷濾波電容） |
| 10 | VCC | - | 供電電源，范圍 2.5～5.5V（建議外部增加陶瓷濾波電容） |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | IRQ | 輸入/輸出 | 可配置的通用 IO 口 |
| 14 | BUSY | 輸出 | 用于狀態指示 |
| 15 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 16 | MISO | 輸出 | SPI 數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI 數據輸入引腳 |
| 18 | SCK | 輸入 | SPI 時鐘輸入引腳 |
| 19 | NSS | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 天線接口，郵票孔（50Ω特性阻抗）。 |
| 22 | GND | - | 地線，連接到電源參考地 |
