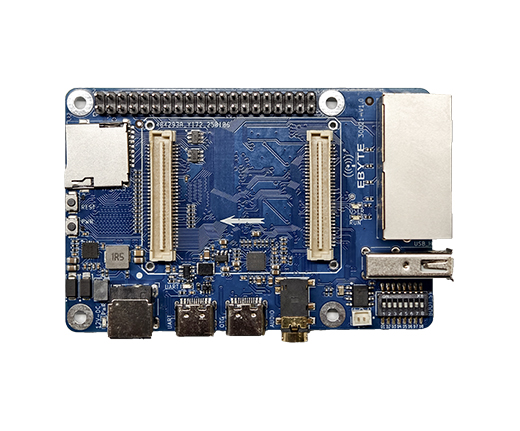

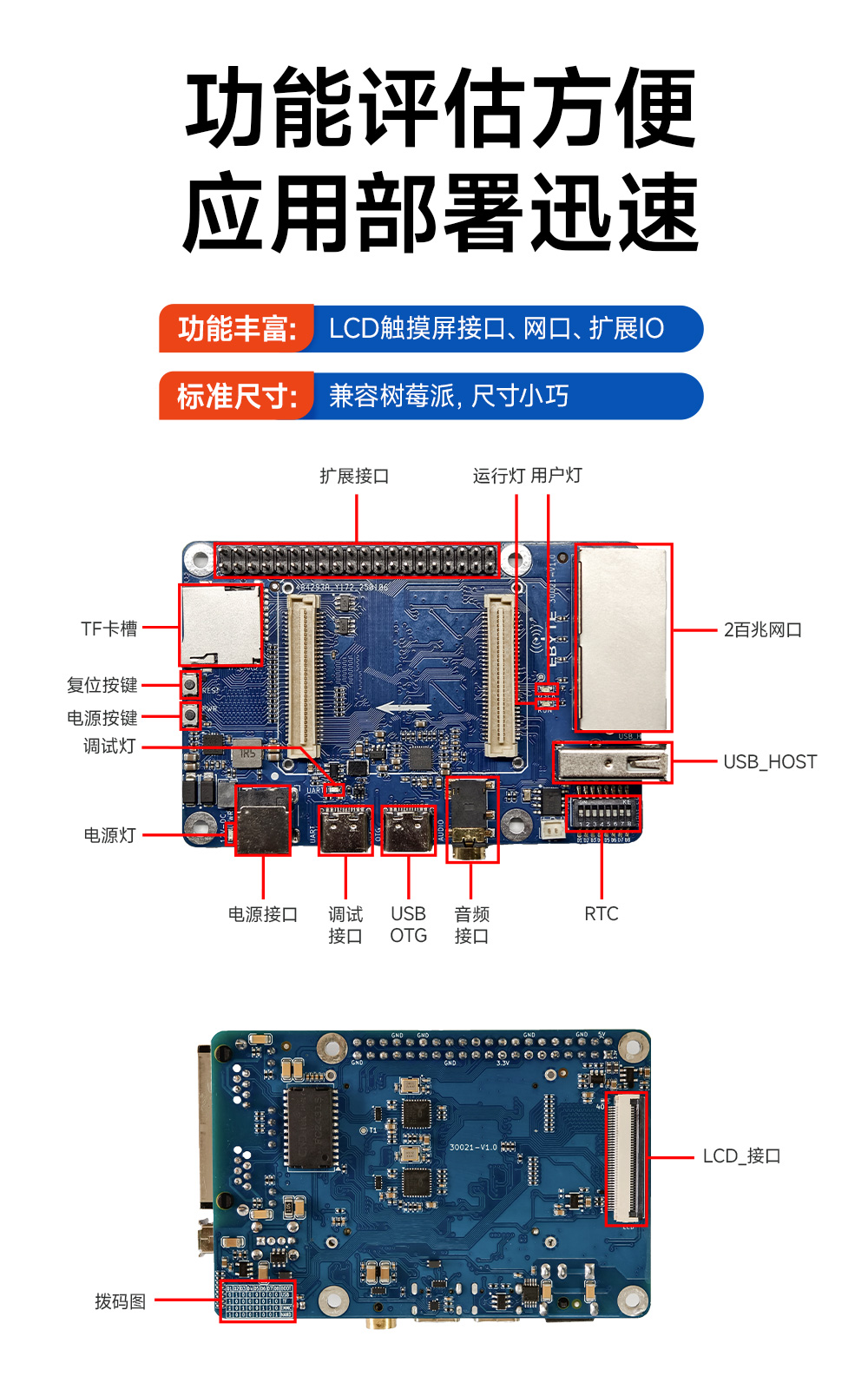

| 電源輸入 | 1 路 DC 插座，12V_1A 輸入； |
| 顯示 | 1路40Pin FPC RGB888顯示接口，最大分辨率支持WXGA（1366×768@60fps），支持觸摸屏和背光調節； |
| CSI | 1 路復用 CSI 攝像頭接口，擴展接口引出； |
| USB HOST | 1 路 USB2.0 HOST； |
| USB OTG | 1 路 USB OTG，Type-C 接口； |
| 網口 | 2 路 10/100M 自適應 RJ45 以太網口； |
| TF | 1 個 TF 卡槽，支持插拔檢測； |
| 音頻 | 1 路 3.5MM 音頻接口，支持耳機輸出和麥克風輸入； |
| BOOT | 1 路 8 位啟動模式撥碼開關； |
| 調試 | 1 路 UART 調試串口，Type-C 接口； |
| UART | 3 路復用 UART 通信接口，擴展接口引出； |
| CAN | 2 路復用 CAN 接口，TTL 電平，擴展接口引出； |
| SPI | 3 路復用 SPI 接口，擴展接口引出； |
| GPIO | 28 路復用 GPIO，擴展接口引出； |
| I2C | 1 路 I2C，擴展接口引出； |
| 按鍵 | 1 路復位按鍵； |
| 1 路電源按鍵； | |
| 指示燈 | 1 個電源指示燈； |
| 1 個運行指示燈； | |
| 1 個用戶指示燈； | |
| 1 個調試指示燈； | |
| 看門狗 | 支持片內看門狗功能； |
| RTC | 1 路 1.25mm RTC 電池座； |
| 電源輸出 | 2 路 5V@1A 電源輸出，擴展接口引出； |
| 2 路 3.3V@1A 電源輸出，擴展接口引出； |

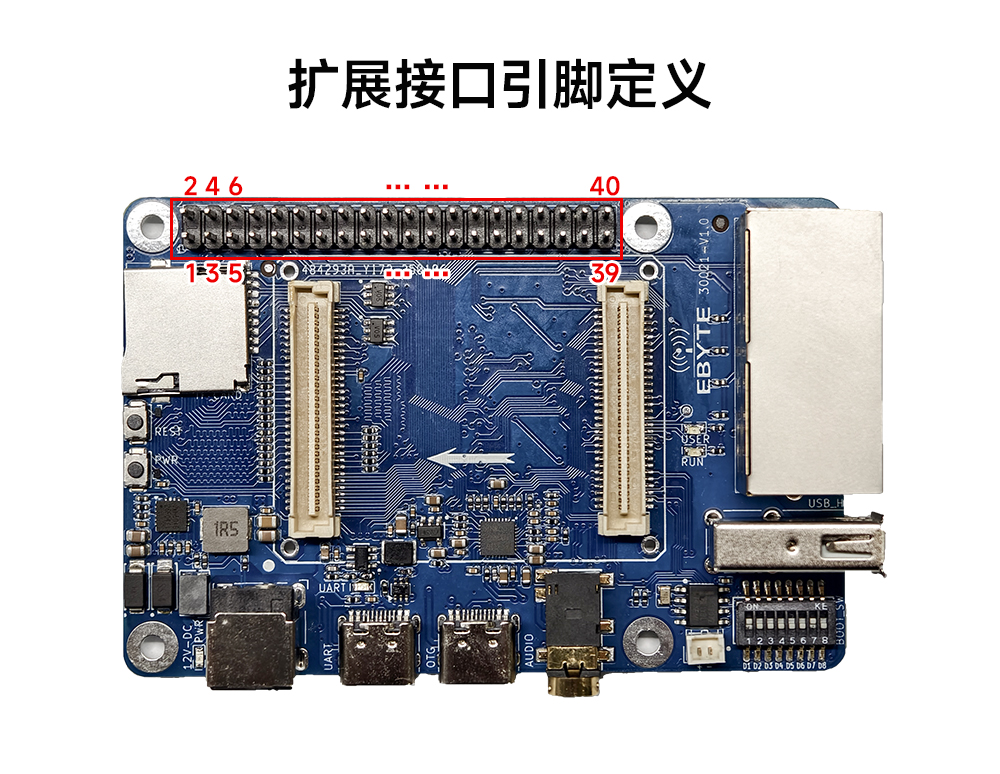

| 引腳號 | 功能 | 引腳號 | 功能 |
| 1 | 3.3V_OUT | 2 | 5V_OUT |
| 3 | UART5_RX_DATAI2C2_SDA | 4 | 5V_OUT |
| 5 | UART5_TX_DATAI2C2_SCL | 6 | DGND |
| 7 | GPIO1_IO5 | 8 | UART3_TX_DATA |
| 9 | DGND | 10 | UART3_RX_DATA |
| 11 | GPIO5_IO0_SNVS | 12 | CSI_VSYNCPWM7 |
| 13 | GPIO5_IO4_SNVS | 14 | DGND |
| 15 | GPIO5_IO1_SNVS | 16 | UART3_CTS_BCAN1_TX |
| 17 | 3.3V_OUT | 18 | UART3_RTS_BCAN1_RX |
| 19 | UART2_CTS_B ECSPI3_MOSI CAN2_TX | 20 | DGND |
| 21 | UART2_RTS_B ECSPI3_MISO CAN2_RX | 22 | GPIO1_IO03 |
| 23 | UART2_RX_DATA ECSPI3_SCLK | 24 | UART2_TX_DATA ECSPI3_SS0 |
| 25 | DGND | 26 | GPIO1_IO01 |
| 27 | CSI_DATA6 ECSPI1_MOSI | 28 | CSI_MCLK |
| 29 | CSI_DATA7 ECSPI1_MISO | 30 | DGND |
| 31 | CSI_DATA4 ECSPI1_SCLK | 32 | CSI_HSYNC PWM8 |
| 33 | CSI_DATA2 ECSPI2_MOSI | 34 | DGND |
| 35 | CSI_DATA3 ECSPI2_MISO | 36 | CSI_PIXCLK |
| 37 | CSI_DATA0 ECSPI2_SCLK | 38 | CSI_DATA1 ECSPI2_SS0 |
| 39 | DGND | 40 | CSI_DATA5 ECSPI1_SS0 |
