通信接口：RS485
工作電壓：DC 8～28V
通訊協議：Modbus RTU協議
安裝方式：卡扣+嵌入式

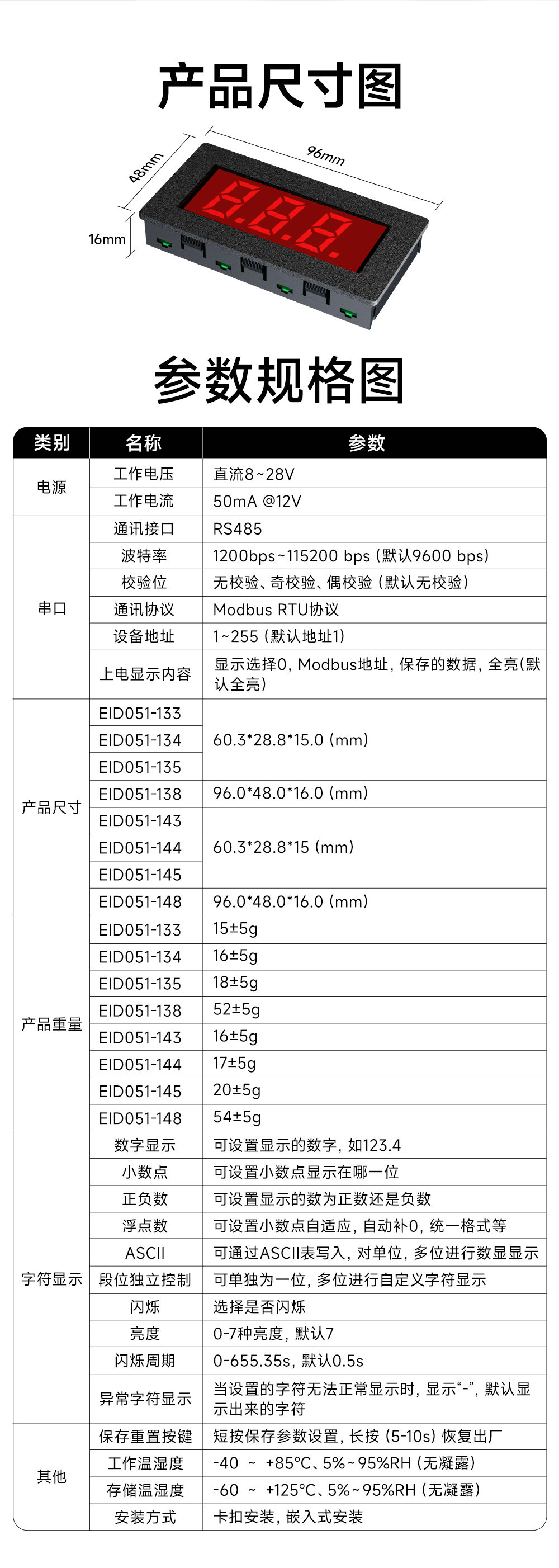

外形尺寸：96.0*48.0*16.0mm
產品重量：52±5g

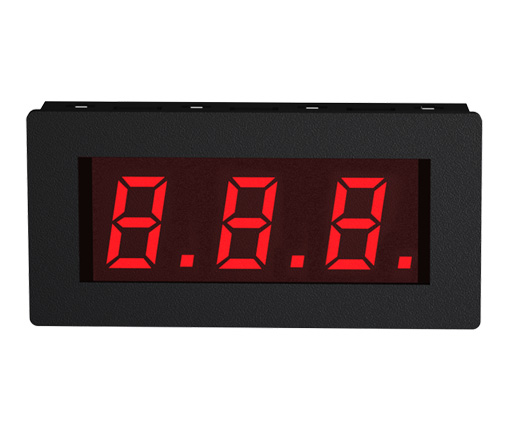

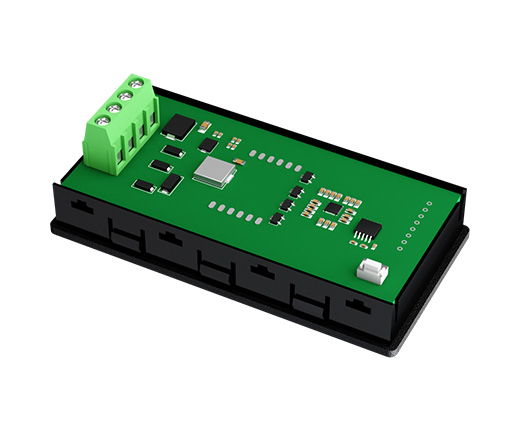

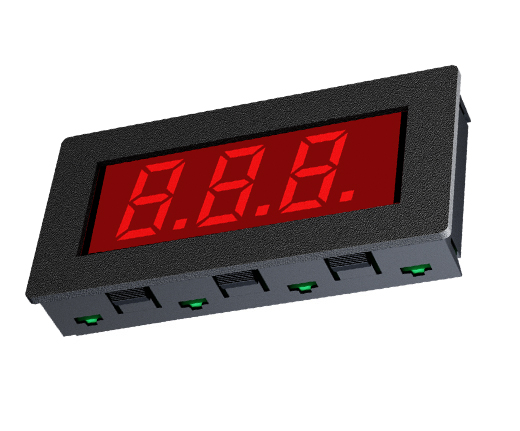

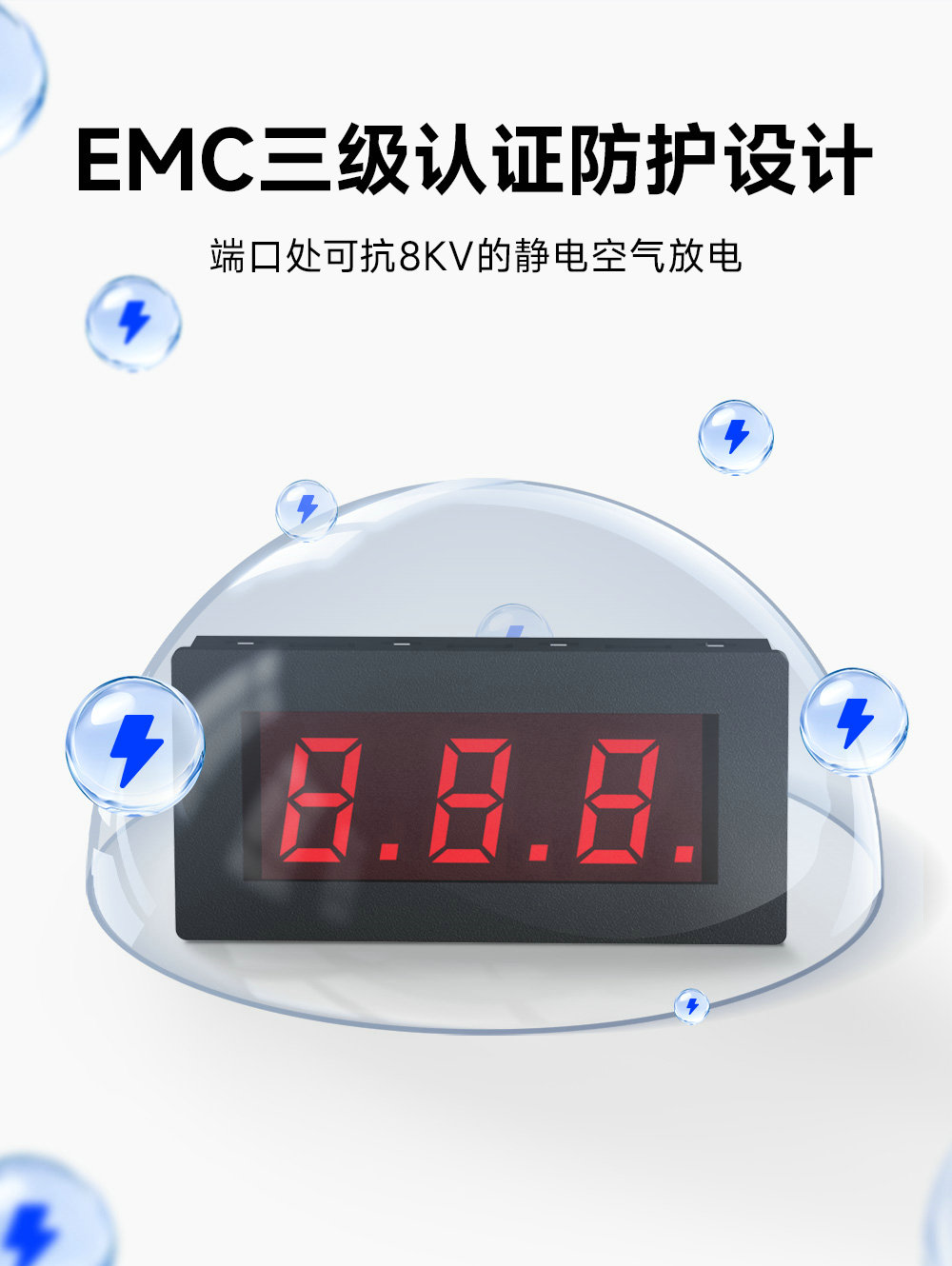

產品簡介：EID051-133是支持MODBUSRTU協議，可顯示各種ASCII字符，正負數顯示，浮點數顯示，支持亮度調節，閃爍，開機自定義顯示內容等等功能的RS485串口控制LED數碼管。此外，該Modbus數碼管產品安裝方便，內置開關電源電路，具有反接保護和過流保護，采用工業級芯片，具有防雷防浪涌、防靜電、過壓、過流保護。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | 直流8～28V |
| 工作電流 | 50mA @12V | |
| 串口 | 通訊接口 | RS485 |
| 波特率 | 1200bps～115200 bps（默認9600 bps） | |
| 校驗位 | 無校驗、奇校驗、偶校驗（默認無校驗） | |
| 通訊協議 | Modbus RTU協議 | |
| 設備地址 | 1～255（默認地址1） | |

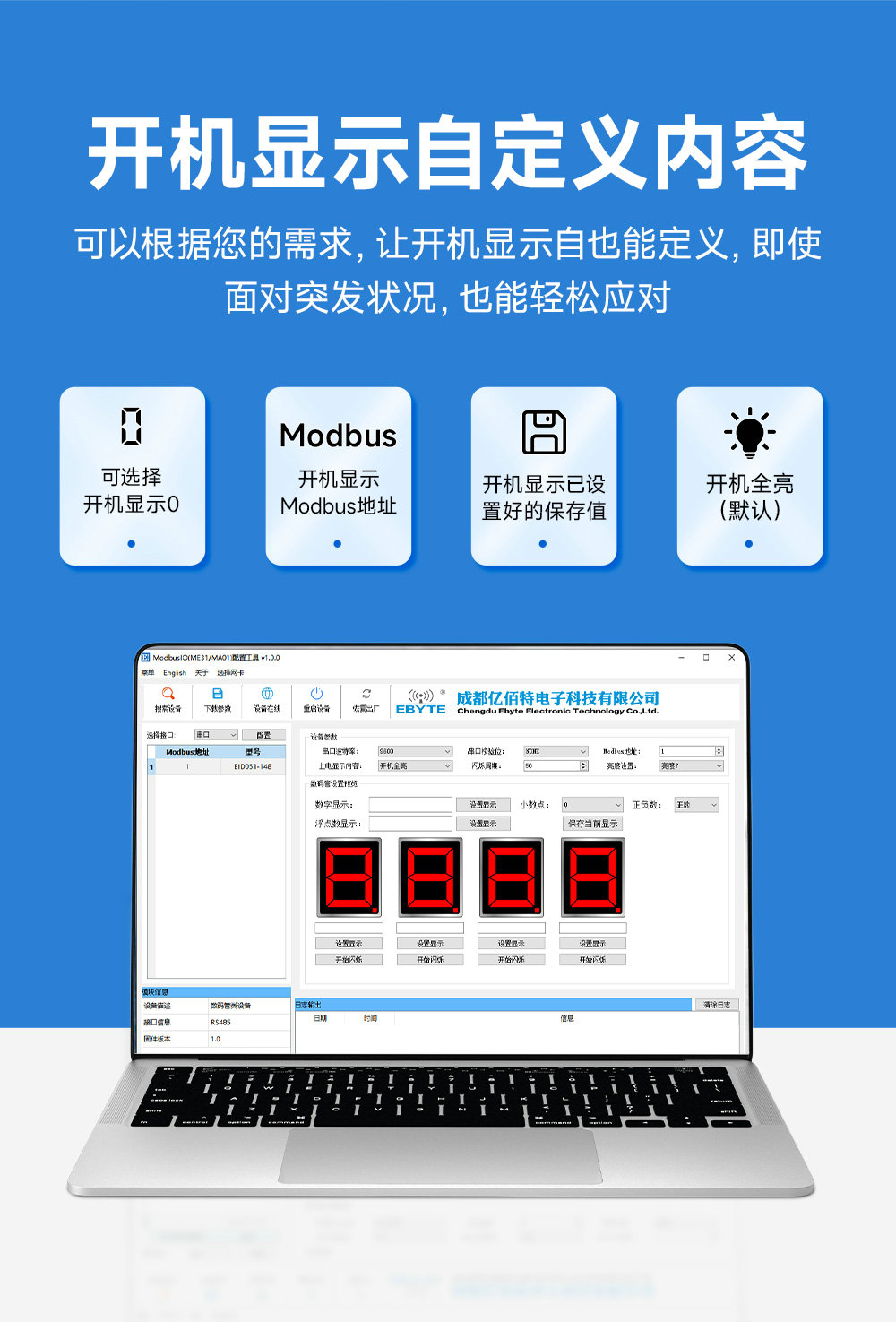

| 上電顯示內容 | 顯示選擇0，Modbus地址，保存的數據，全亮（默認全亮） | |
| 產品尺寸 | EID051-133 | 60.3*28.8*15.0（mm） |
| EID051-134 | ||
| EID051-135 | ||
| EID051-138 | 96.0*48.0*16.0（mm） | |
| EID051-143 | 60.3*28.8*15（mm） | |
| EID051-144 | ||
| EID051-145 | ||
| EID051-148 | 96.0*48.0*16.0（mm） | |
| 產品重量 | EID051-133 | 15±5g |
| EID051-134 | 16±5g | |
| EID051-135 | 18±5g | |
| EID051-138 | 52±5g | |
| EID051-143 | 16±5g | |
| EID051-144 | 17±5g | |
| EID051-145 | 20±5g | |
| EID051-148 | 54±5g | |

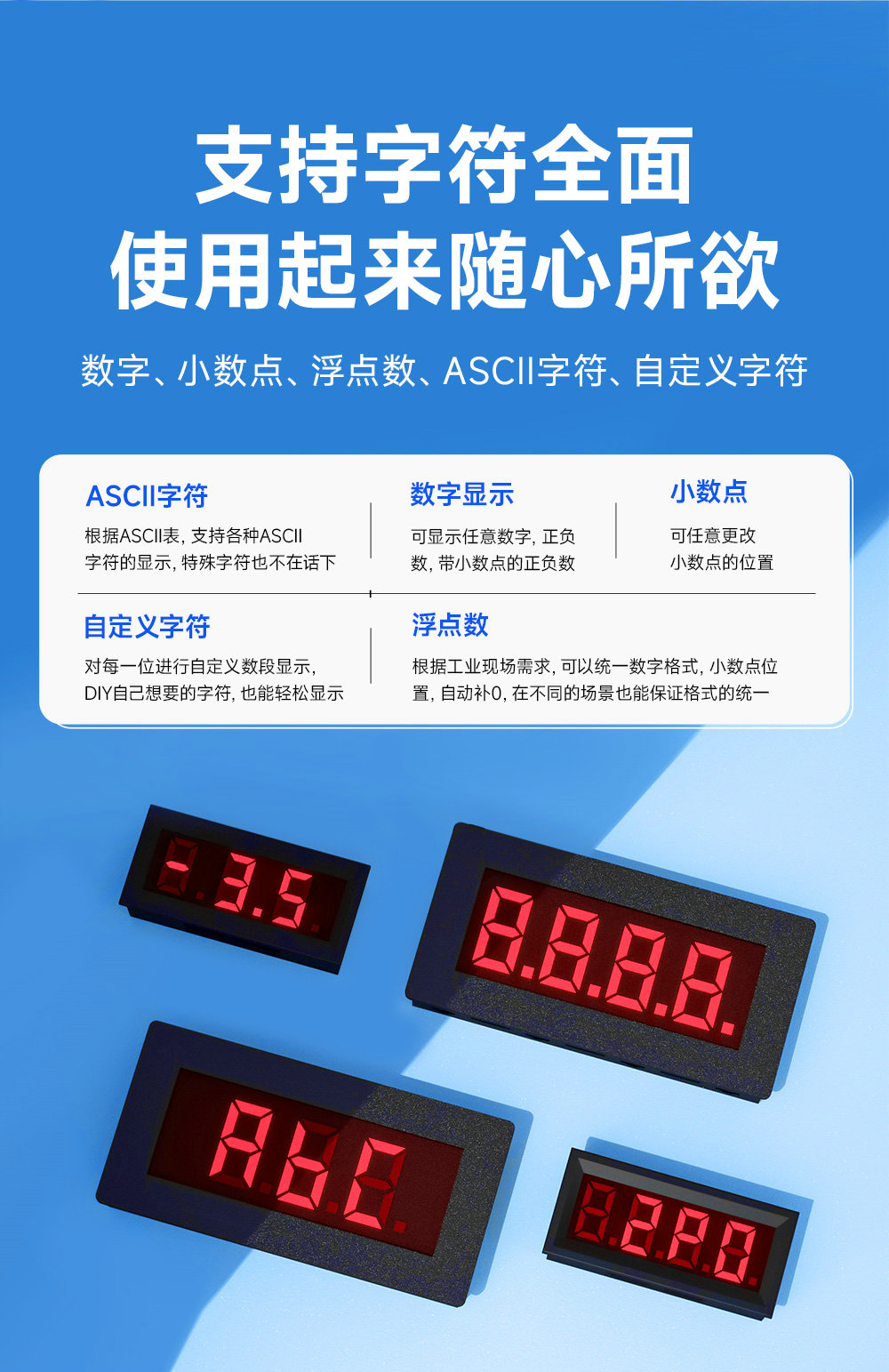

| 字符顯示 | 數字顯示 | 可設置顯示的數字，如123.4 |
| 小數點 | 可設置小數點顯示在哪一位 | |
| 正負數 | 可設置顯示的數為正數還是負數 | |
| 浮點數 | 可設置小數點自適應，自動補0，統一格式等 | |
| ASCII | 可通過ASCII表寫入，對單位，多位進行數顯顯示 | |
| 段位獨立控制 | 可單獨為一位，多位進行自定義字符顯示 | |

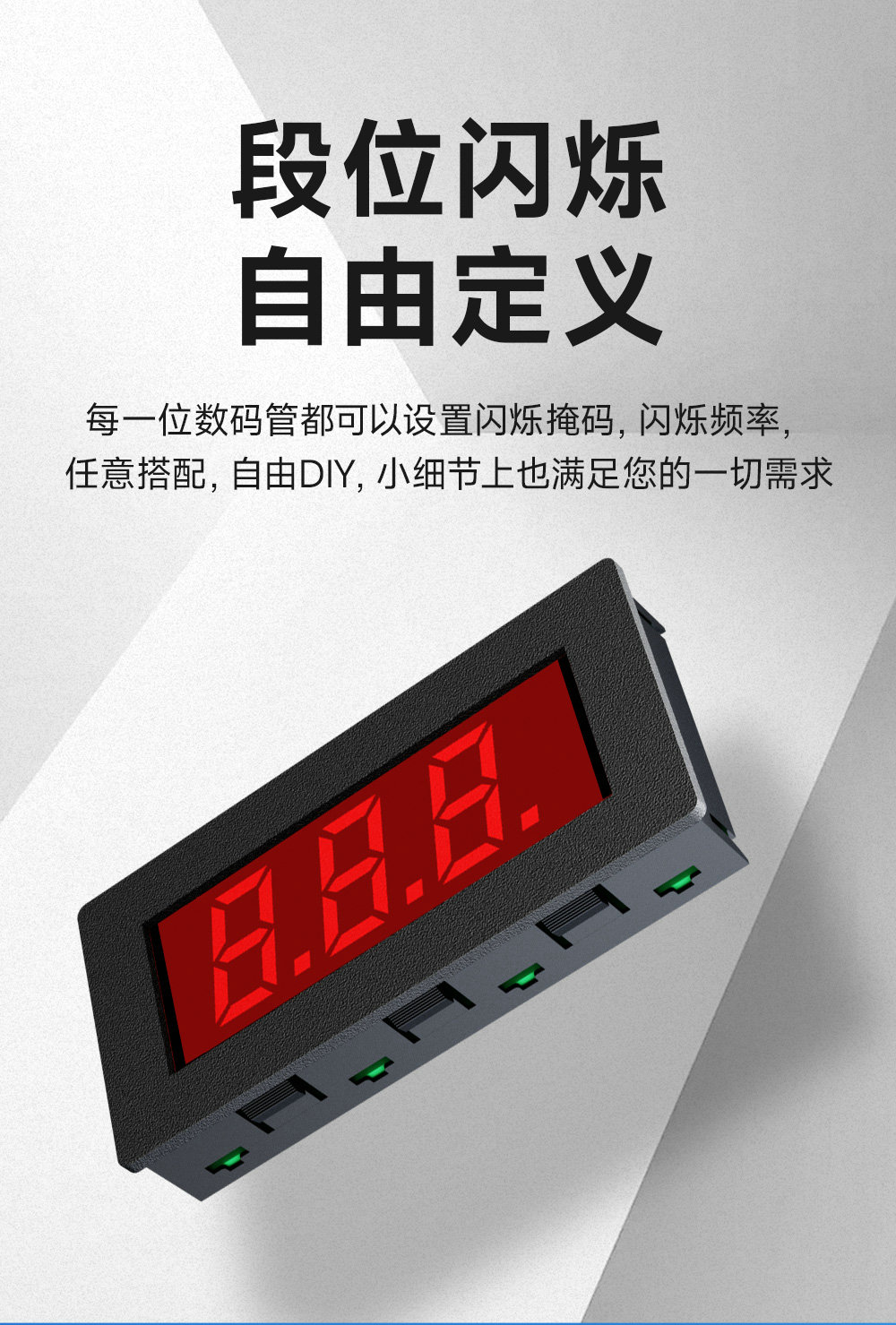

| 閃爍 | 選擇是否閃爍 | |

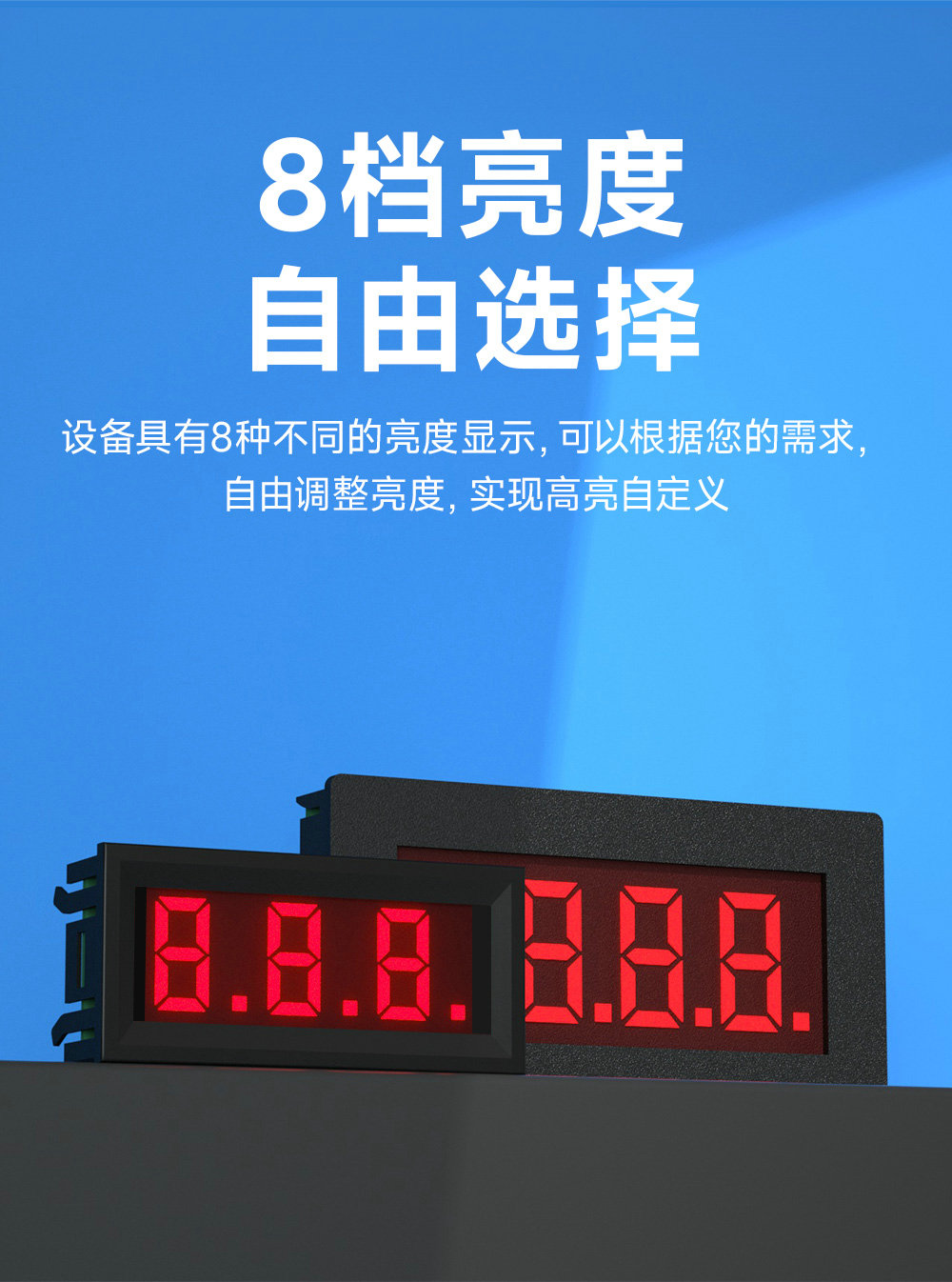

| 亮度 | 0-7種亮度，默認7 | |
| 閃爍周期 | 0-655.35s，默認0.5s | |
| 異常字符顯示 | 當設置的字符無法正常顯示時，顯示“-”，默認顯示出來的字符 | |

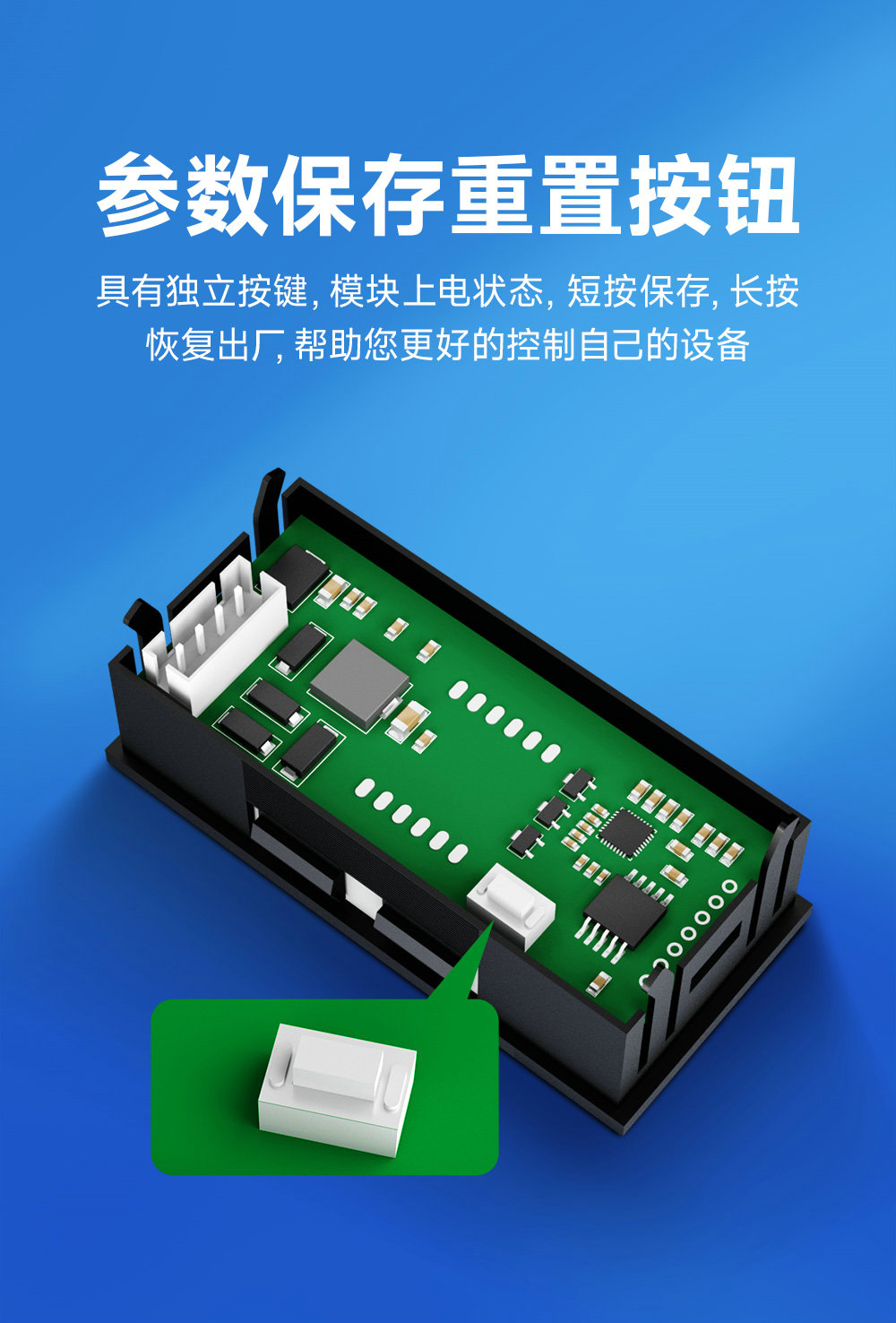

| 其他 | 保存重置按鍵 | 短按保存參數設置，長按（5-10s）恢復出廠 |

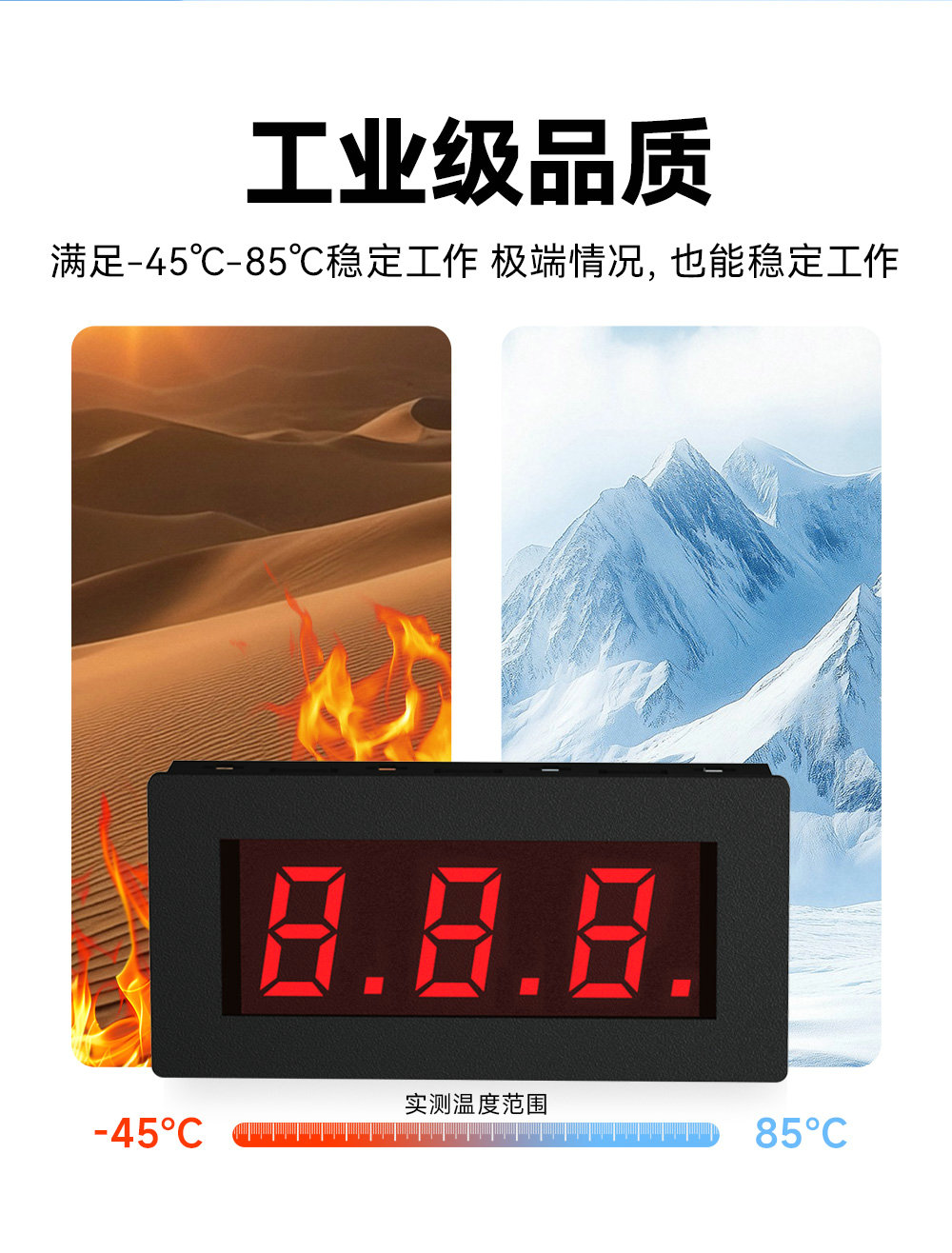

| 工作溫濕度 | -40 ～ +85℃、5%～95%RH（無凝露） | |
| 存儲溫濕度 | -60 ～ +125℃、5%～95%RH（無凝露） | |

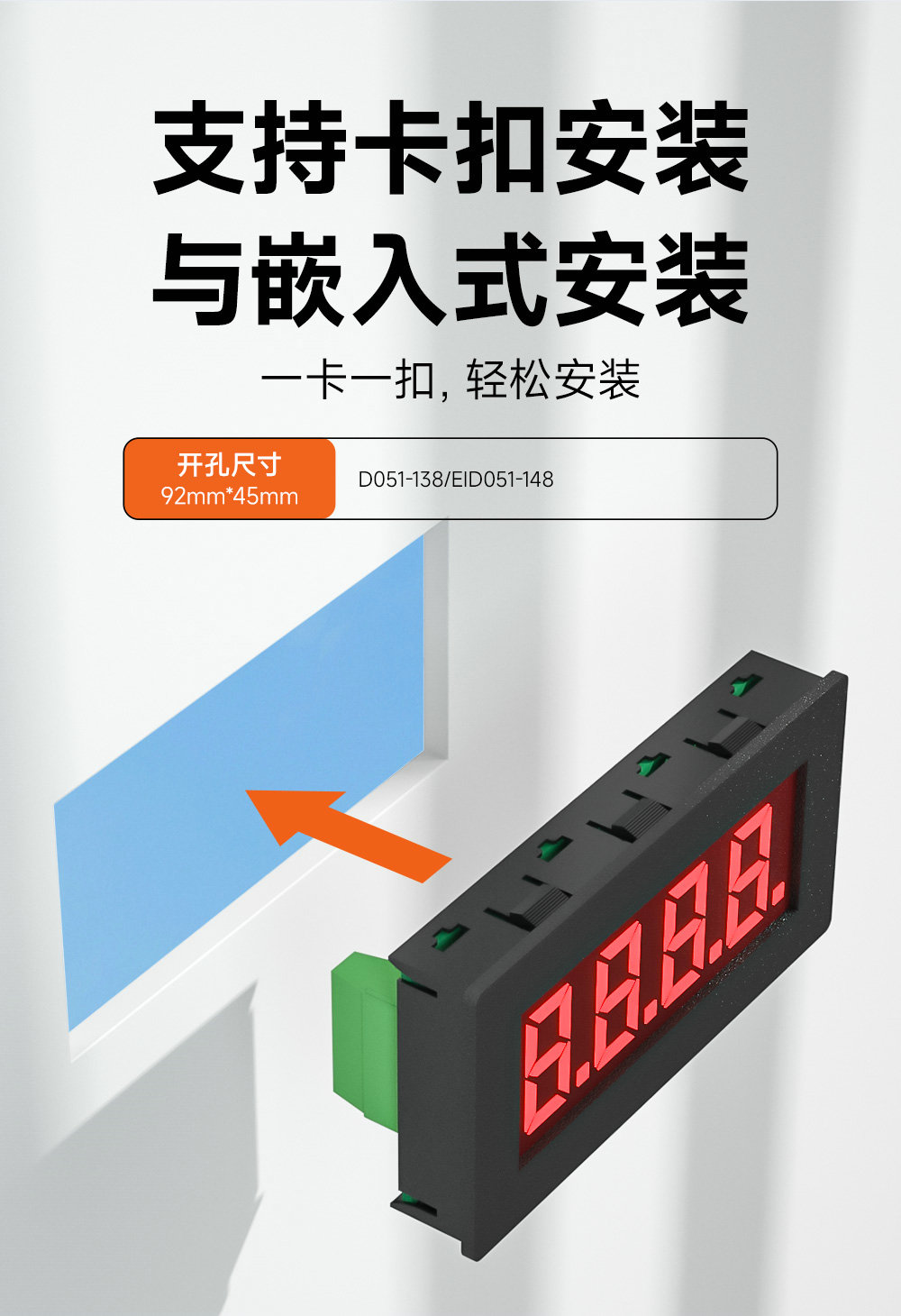

| 安裝方式 | 卡扣安裝，嵌入式安裝 |

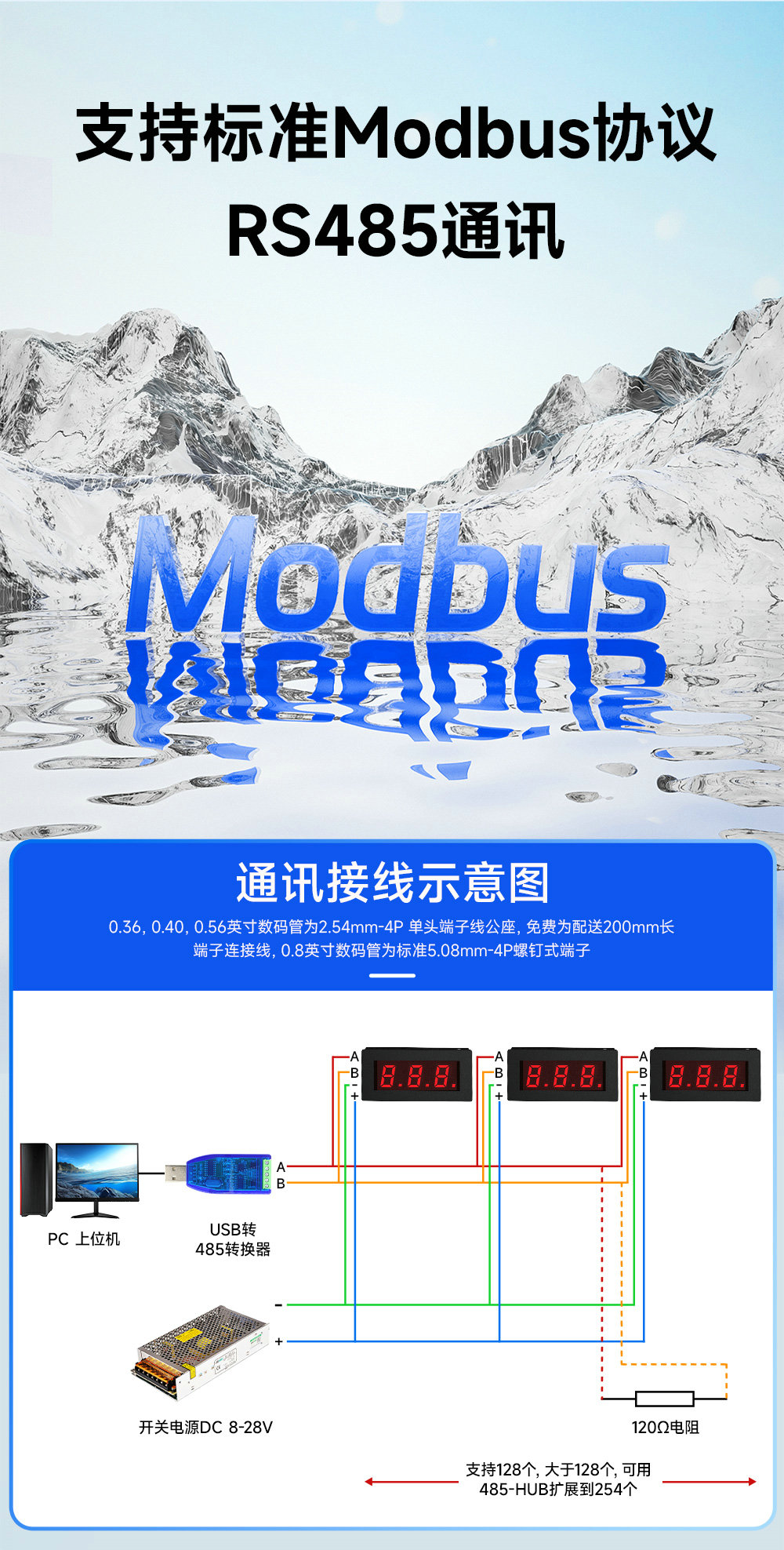

| 編號 | 引腳 | 說明 | 備注 |
| 1 | DC8-28V “+” | 電源“+” | 0.8 英寸數碼管建議 RVV 2*0.75線材；0.36，0.40，0.56 英寸數碼管帶有單頭電子線連接 |
| 2 | DC8-28V “-” | 電源“-”，接地 | |
| 3 | B- | RS485 對應 B | |
| 4 | A+ | RS485 對應 A | |
| 5 | 按鍵 | 具有保存與恢復出廠的作用 | 短按保存，長按恢復出廠設置 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |

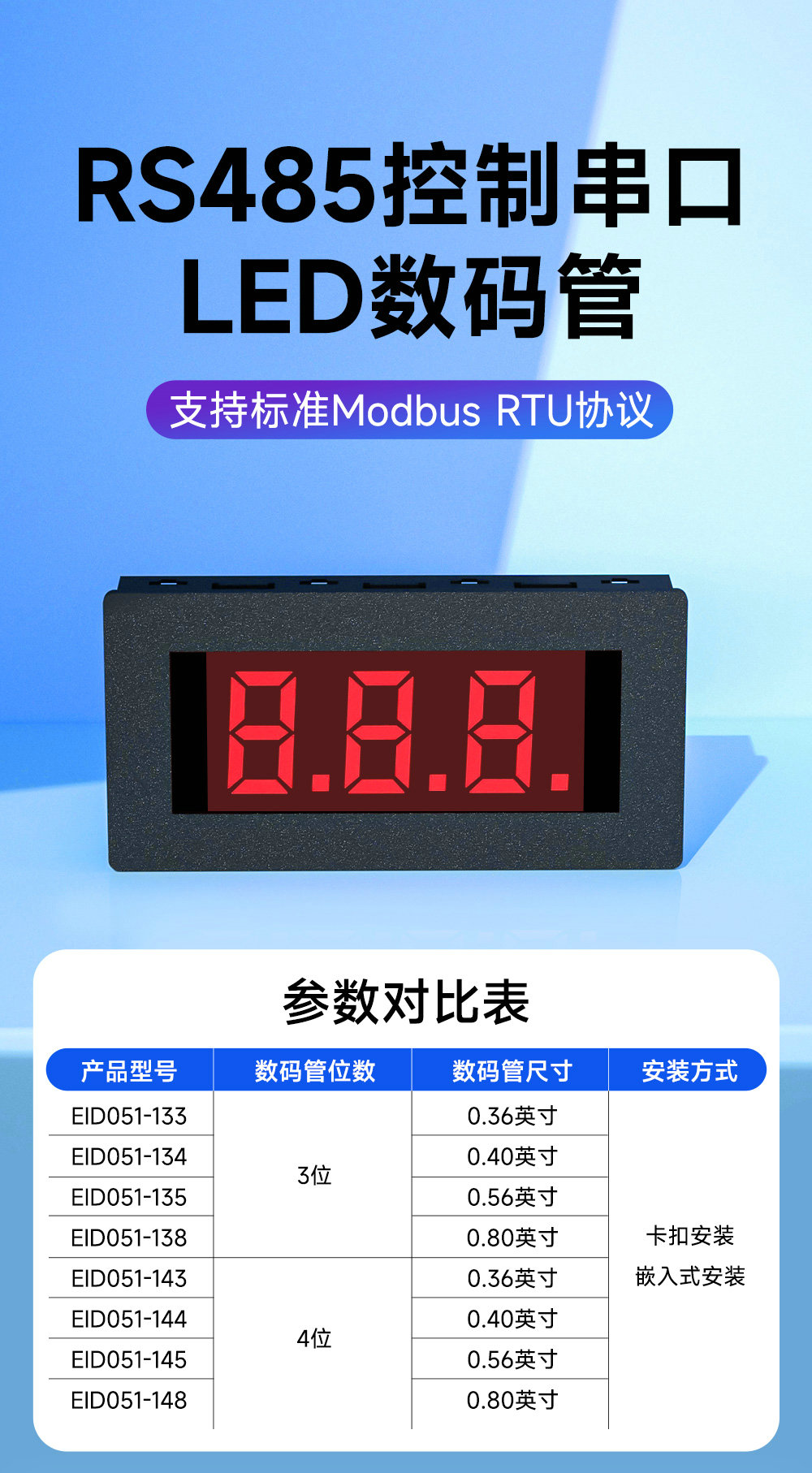

| 產品 型號 | 供電電壓 | 數碼管位數 | 數碼管尺寸(英寸) | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|
| EID051-148 | AC 8～28V | 4 | 0.80英寸 | ||
| EID051-145 | AC 8～28V | 4 | 0.56英寸 | ||
| EID051-144 | AC 8～28V | 4 | 0.40英寸 | ||
| EID051-143 | DC 8～28V | 4 | 0.36英寸 | ||
| EID051-138 | DC 8～28V | 3 | 0.80英寸 | ||
| EID051-135 | AC 8～28V | 3 | 0.56英寸 | ||
| EID051-134 | DC 8～28V | 3 | 0.40英寸 | ||
| EID051-133 | DC 8～28V | 3 | 0.36英寸 |
