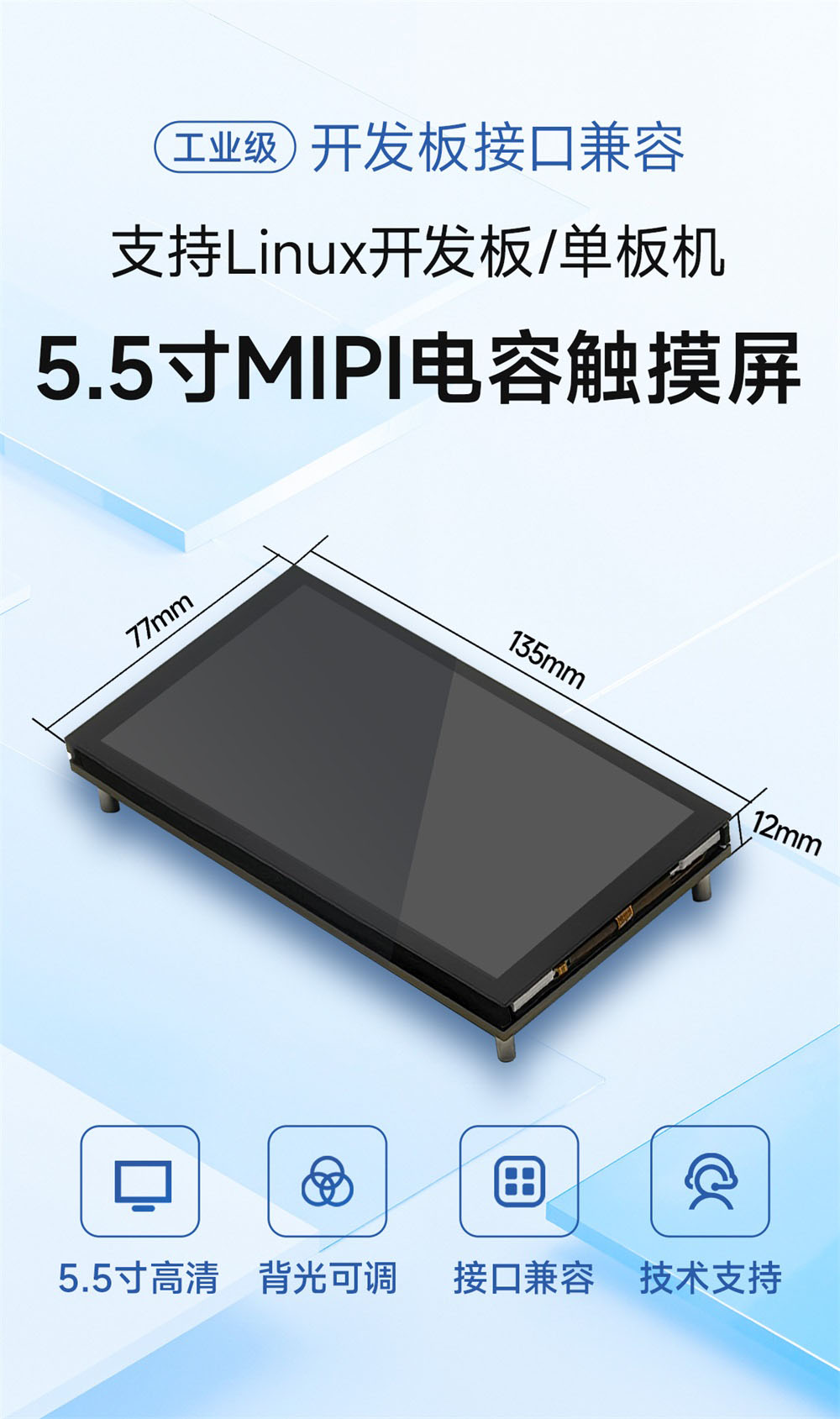

屏幕尺寸：5.5寸
分辨率：1080*1920

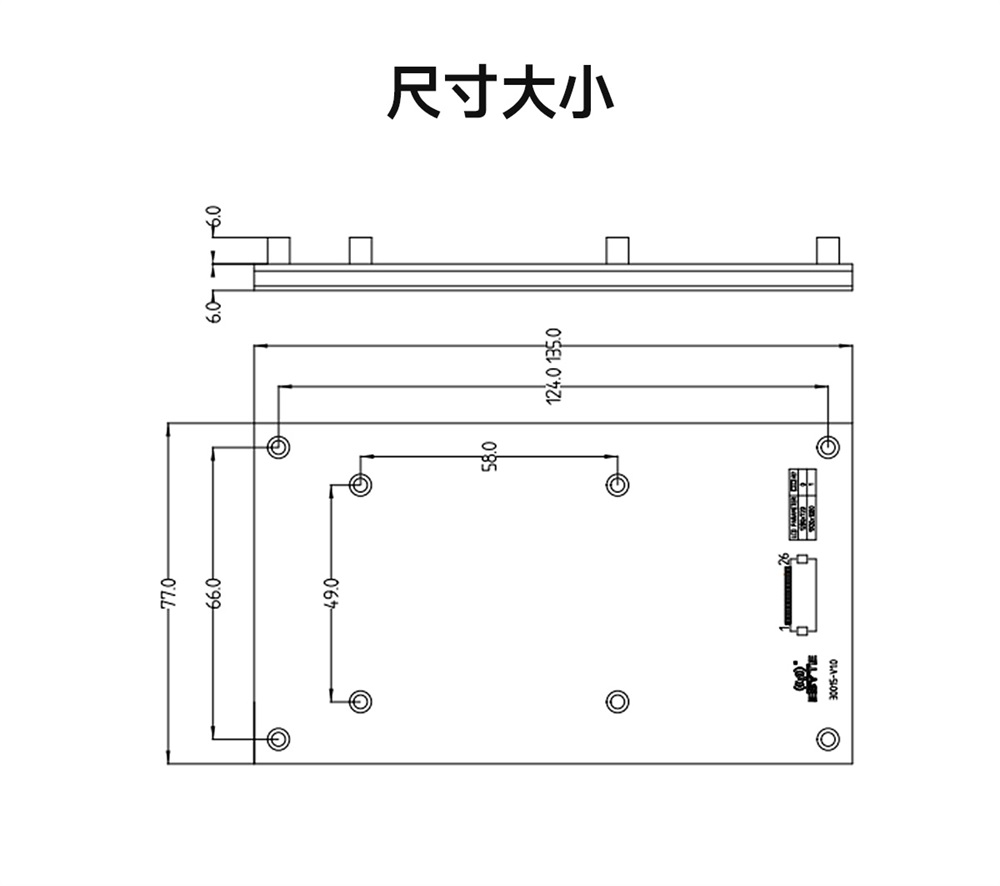

產品尺寸：135*77*12mm
產品重量：103g
產品簡介：ECA11-5LM系列觸摸屏是億佰特通過26P 0.5mm間距的同向FPC排線與單板機相連接、 5.5寸MIPI電容觸摸屏模塊，該觸摸屏模塊可直接與ECB30、ECB31、ECB32等一系列單板機接口連接。隨單板機產品提供本觸摸屏相應的例程，用戶可以在這些單板機上對觸摸屏進行測試。 每塊屏幕出廠都經過嚴格檢測，可批量用于產品。

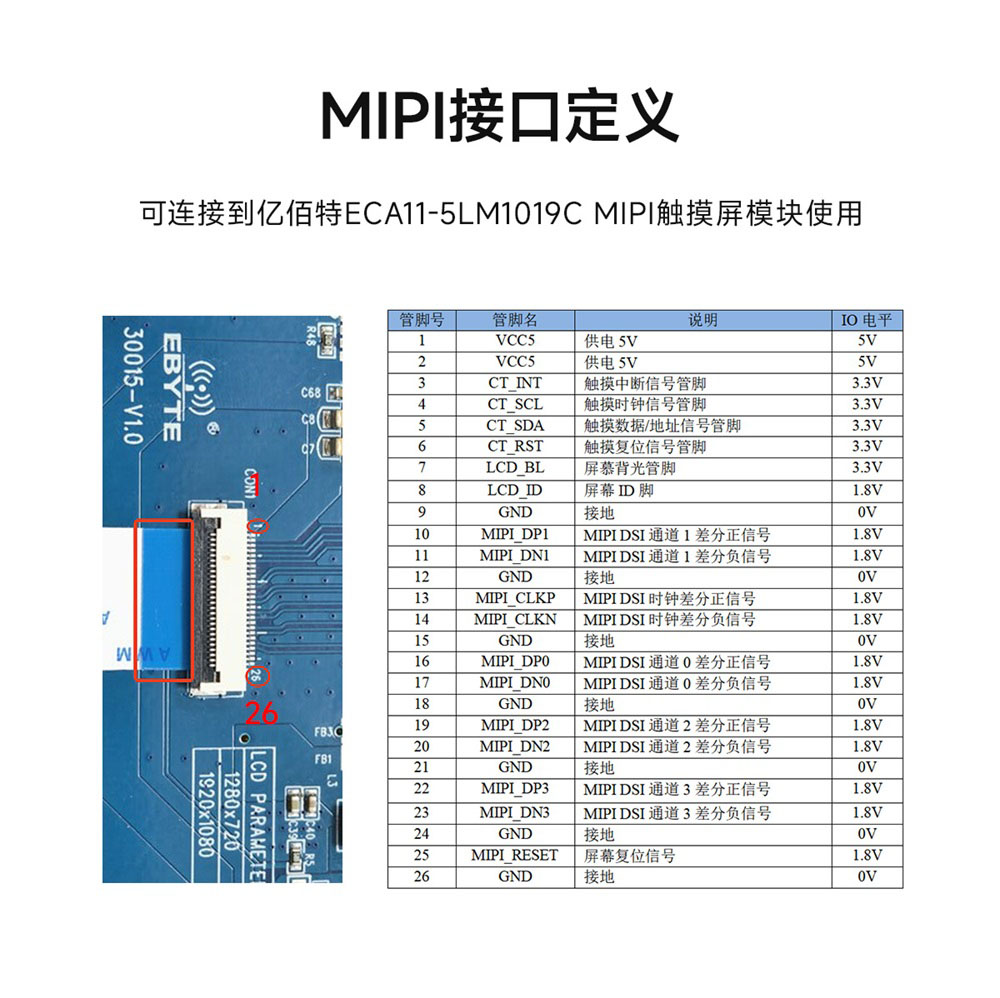

| 管腳號 | 管腳名 | 說明 | IO電平 |
| 1 | VCC5 | 供電5V | 5V |
| 2 | VCC5 | 供電5V | 5V |
| 3 | CT_INT | 觸摸中斷信號管腳 | 3.3V |
| 4 | CT_SCL | 觸摸時鐘信號管腳 | 3.3V |
| 5 | CT_SDA | 觸摸數據/地址信號管腳 | 3.3V |
| 6 | CT_RST | 觸摸復位信號管腳 | 3.3V |
| 7 | LCD_BL | 屏慕背光管腳 | 3.3V |
| 8 | LCD_ID | 屏幕ID腳 | 1.8V |
| 9 | GND | 接地 | 0V |
| 10 | MIPI_DP1 | MIPI DSI通道1差分正信號 | 1.8V |
| 11 | MIPI_DN1 | MIPI DSI通道1差分負信號 | 1.8V |
| 12 | GND | 接地 | 0V |
| 13 | MIPI_CLKP | MIPI DSI時鐘差分正信號 | 1.8V |
| 14 | MIPI_CLKN | MIPI DSI時鐘差分負信號 | 1.8V |
| 15 | GND | 接地 | 0V |
| 16 | MIPI_DP0 | MIPI DSI通道0差分正信號 | 1.8V |
| 17 | MIPI_DN0 | MIPI DSI通道0差分負信號 | 1.8V |
| 18 | GND | 接地 | 0V |
| 19 | MIPI_DP2 | MIPI DSI通道2差分正信號 | 1.8V |
| 20 | MIPI_DN2 | MIPI DSI通道2差分負信號 | 1.8V |
| 21 | GND | 接地 | 0V |
| 22 | MIPI_DP3 | MIPI DSI通道3差分正信號 | 1.8V |
| 23 | MIPI_DN3 | MIPI DSI通道3差分負信號 | 1.8V |
| 24 | GND | 接地 | 0V |
| 25 | MIPI_RESET | 屏幕復位信號 | 1.8V |
| 26 | GND | 接地 | 0V |
| 產品手冊 |
【產品手冊】ECA11-5LM_UserManual_CN_V1.0 |
| 硬件資料 |
| 【硬件資料】ECA11-5LM_Mechanical_V1.0 |
| 開發資料 |
| 【開發資料】ECA11-5LM_觸摸屏資料 提取碼：ECA1 |
| 億佰特簡介 |
| 【企業簡介】 |
| 產品 型號 | 屏幕尺寸 | 分辨率 | 觸摸類型 | 通信接口 | 產品尺寸 mm | 工作溫度 ℃ | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| ECA11-5LM0712C | 5.5寸 | 720*1280 | 電容觸摸 | - | 135*77*12 | -10 - +70 | 5點電容觸摸、集成電源、背光可調 | ||
| ECA11-5LM1019C | 5.5寸 | 1080*1920 | 電容觸摸 | - | 135*77*12 | -20 - +70 | 5點電容觸摸、集成電源、背光可調 | ||
| ECA10-7LCD24R1006CT-C | 7寸 | 1024*600 | 電容觸摸 | RGB888 | 104*177*10 | -20 - +70 | 高性價比，操作方便 |
