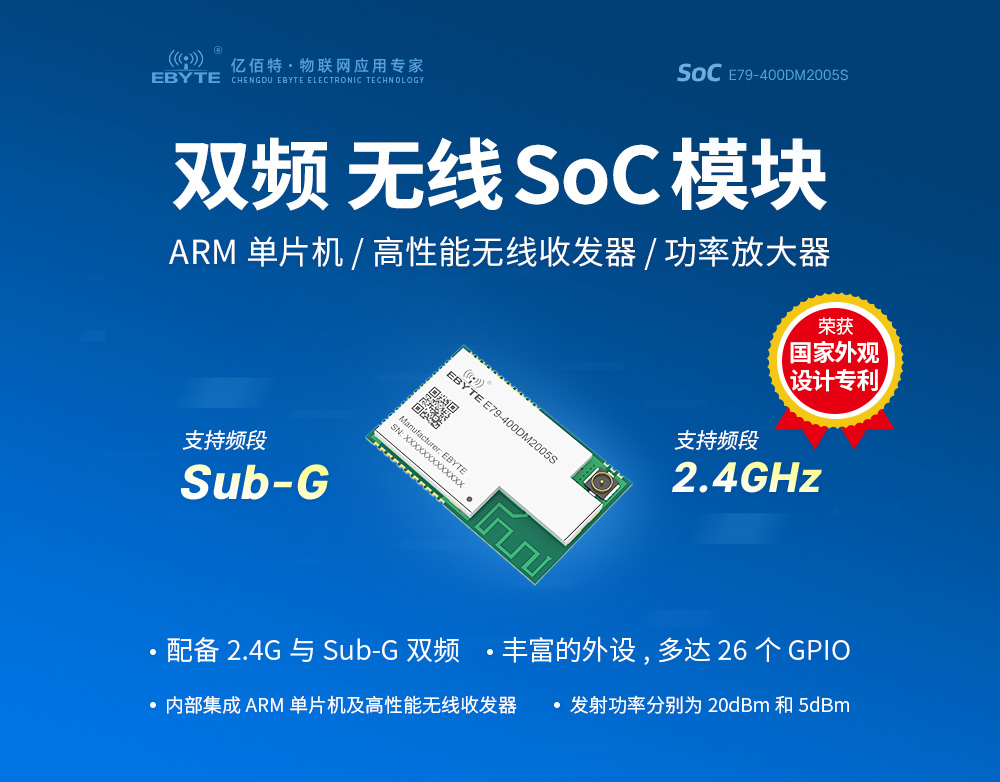

soc無線模塊

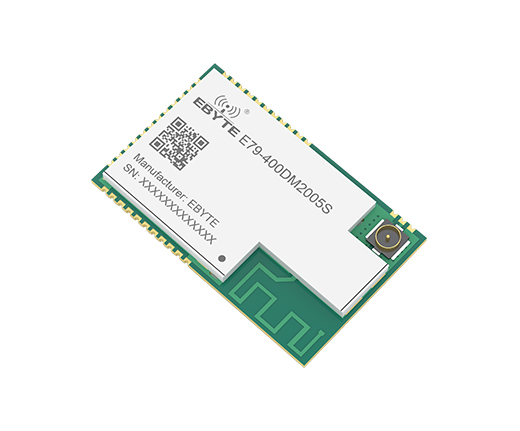

E79-400DM2005S無線SOC模塊

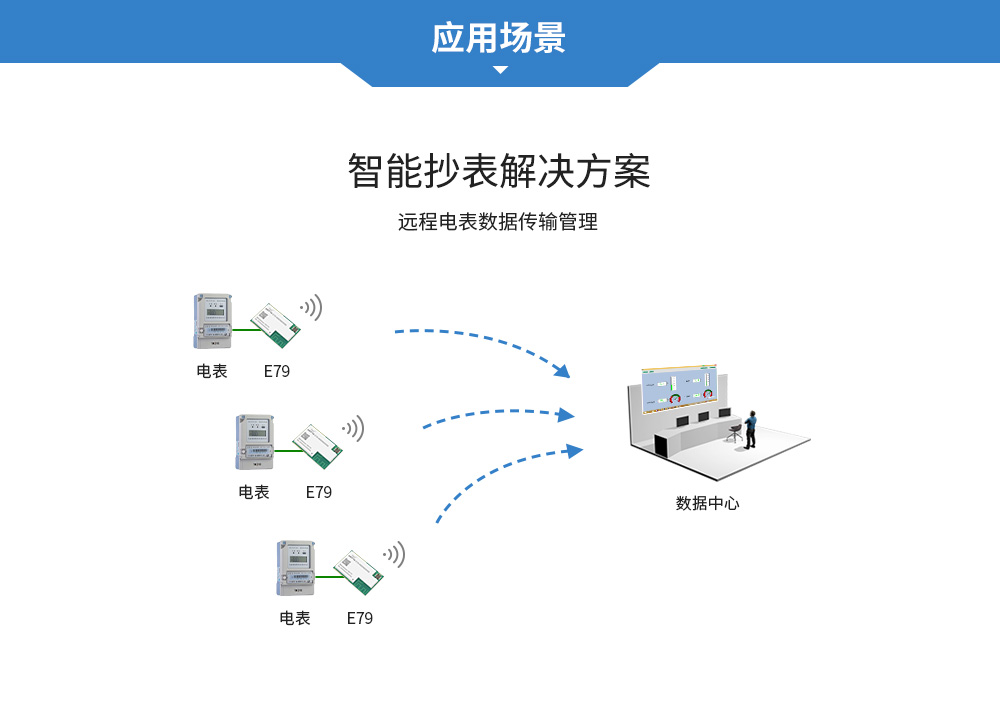

soc無線通信模塊

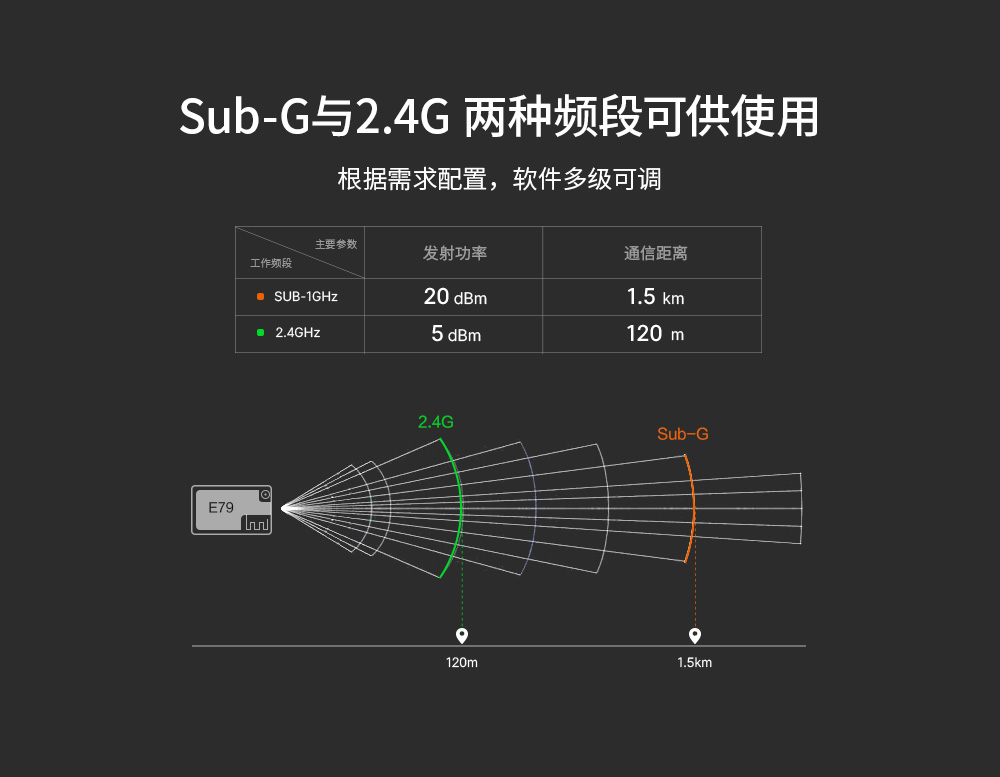

射頻參數	參數值	備注
工作頻段	431~500 MHz	支持 ISM 頻段
發射功率	20 dBm	-
接收靈敏度	-122 dBm	空中速率為 2.5 kbps
實測距離	1500米	晴朗空曠環境，天線增益5dBi，高度2.5m，空速1kbps

硬件參數	參數值	備注
IC全稱	CC1352P1F3RGZ	-
FLASH	352 KB	-
RAM	80 KB	-
內核	Arm ? Cortex ? -M4F	-
尺寸大小	32*20 mm	-
天線形式	IPEX/郵票孔@sub-1G	等效阻抗約 50Ω
通信接口	I/O	-
封裝方式	貼片	-

電氣參數	最小值	典型值	最大值	單位	條件
電源電壓	2.1	3.3	3.8	V	≥3.3V 可保證輸出功率
通信電平	-	3.3	-	V	使用 5V TTL 有風險燒毀
發射電流	-	75	-	mA	瞬時功耗
接收電流	-	6.5	-	mA	-
休眠電流	-	2	-	μA	軟件關斷
工作溫度	-40	-	+85	℃	工業級設計

射頻參數	參數值	備注
工作頻段	2360~2500 MHz	-
發射功率	5 dBm	-
接收靈敏度	-103 dBm	低功耗藍牙 5 編碼
實測距離	120米	晴朗空曠環境，天線增益5dBi，高度2.5m，空速1Mbps

硬件參數	參數值	備注
IC全稱	CC1352P1F3RGZ	-
FLASH	352 KB	-
RAM	80 KB	-
內核	Arm ? Cortex ? -M4F	-
尺寸大小	32*20 mm	-
天線形式	PCB 板載天線@2.4G	等效阻抗約 50Ω
通信接口	I/O	-
封裝方式	貼片	-

電氣參數	最小值	典型值	最大值	單位	條件
電源電壓	1.8	3.3	3.8	V	≥3.3V 可保證輸出功率
通信電平	-	3.3	-	V	使用 5V TTL 有風險燒毀
發射電流	-	10.5	-	mA	瞬時功耗
接收電流	-	7.5	-	mA	-
工作溫度	-40	-	+85	℃	工業級設計

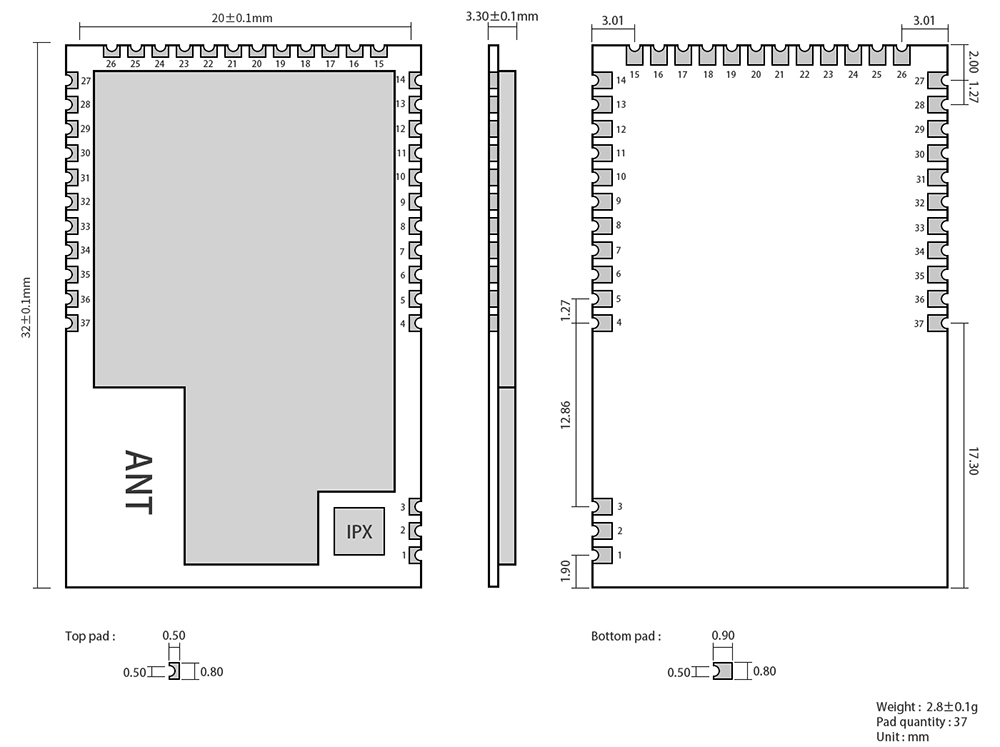

E79-400DM2005S_Size

序號	引腳	引腳方向	備注
1	GND	輸入/輸出	地線，連接到電源參考地
2	ANT	輸入/輸出	SUB-1G 天線接口，郵票孔（50 歐姆特性阻抗）
3	GND	輸入/輸出	地線，連接到電源參考地
4	GND	輸入/輸出	地線，連接到電源參考地
5	DIO_7	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
6	DIO_8	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
7	DIO_9	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
8	DIO_10	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
9	DIO_11	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
10	DIO_12	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
11	DIO_13	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
12	DIO_14	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
13	DIO_15	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
14	GND	輸入/輸出	地線，連接到電源參考地
15	GND	輸入/輸出	地線，連接到電源參考地
16	JTAG_TMSC	輸入/輸出	JTAG_TMSC
17	JTAG_TCKC	輸入	JTAG_TCKC
18	DIO_16	輸入/輸出	可配置的通用 IO 口、JTAG_TDO（CC1352P1F3RGZ 手冊）
19	DIO_17	輸入/輸出	可配置的通用 IO 口、JTAG_TDO（CC1352P1F3RGZ 手冊）
20	DIO_18	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
21	DIO_19	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
22	DIO_20	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
23	DIO_21	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
24	DIO_22	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
25	RESET_N	輸入	復位引腳
26	GND	輸入/輸出	地線，連接到電源參考地
27	GND	輸入/輸出	地線，連接到電源參考地
28	DIO_23	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
29	DIO_28	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
30	DIO_27	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
31	DIO_24	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
32	DIO_25	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
33	DIO_26	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
34	DIO_29	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
35	DIO_30	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
36	VCC	輸入/輸出	可配置的通用 IO 口（CC1352P1F3RGZ 手冊）
37	GND	輸入/輸出	地線，連接到電源參考地
