本文適用于零基礎，手把手搭建基于STM32單片機控制億佰特公司E22-xxxMxx、E220-xxxMxx、E32-xxxMxx的LoRa模塊，旨在降低M系列LoRa模塊開發難度，幫助大家更快上手M系列的LoRa模組?！?/span>零基礎搭建基于STM32單片機的M系列LoRa模塊透傳教程一》主要介紹了CubeMX代碼文件的生成，本文將會介紹 Keil代碼的移植 為核心教程。
本文使用E22系列模塊，使用的射頻芯片為sx126x，可以在Semtech官網進行下載sx126x驅動文件，下載地址如下https://github.com/Lora-net/sx126x_driver/archive/refs/tags/v2.2.zip 。

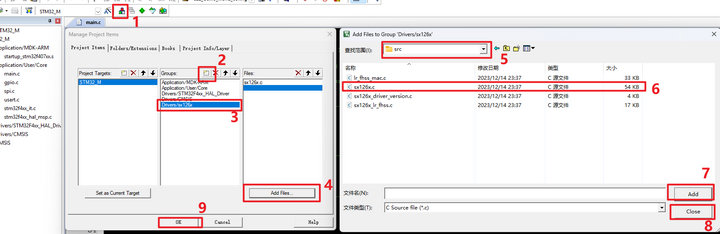

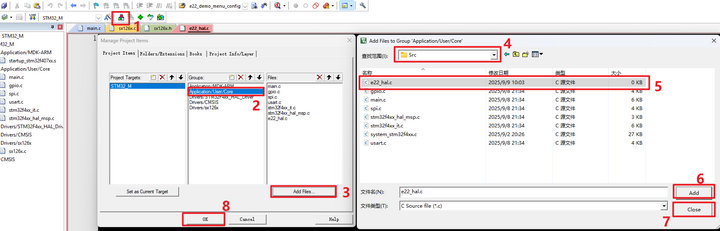

把下載好的文件解壓縮，得到“sx126x_driver-x.x.x”文件夾，把此文件夾移動到XXSTM32_MDrivers項目的驅動文件夾下。打開keil工程“STM32_M.uvprojx”，按照如圖1所示，添加sx126x驅動.c文件。
圖1
再通過圖2所示，添加sx126x驅動.h文件。注意“序號5”文件路徑是XXSTM32_MDriverssx126x_driver-2.2src。
圖2
e22_hal.c代碼見附件1，e22_demo.c代碼見附件2。
在XXSTM32_MCoreSrc文件下創建“e22_hal.c”文件，名字可以自己取。然后按照圖3所示，添加e22_hal.c文件。
圖3

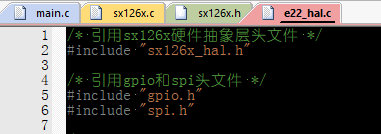

然后在e22_hal.c文件中進行代碼的編寫，先引用sx126x、gpio和spi的頭文件，如圖4所示。
圖4

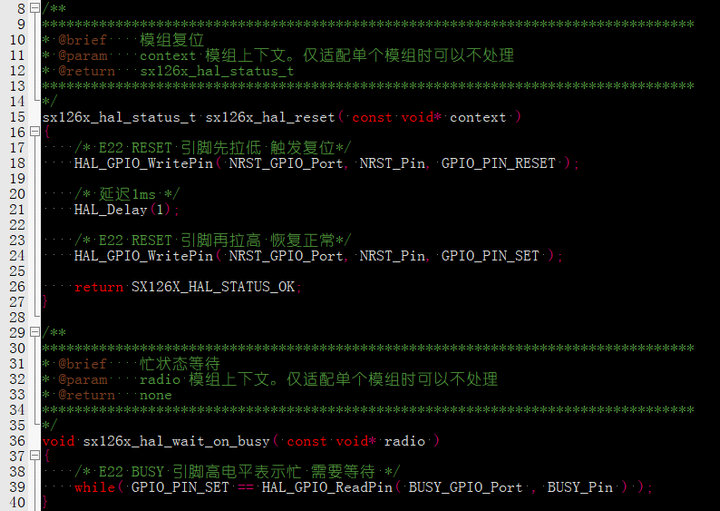

編寫射頻模組復位函數和狀態忙等待函數，如圖5所示。
圖5

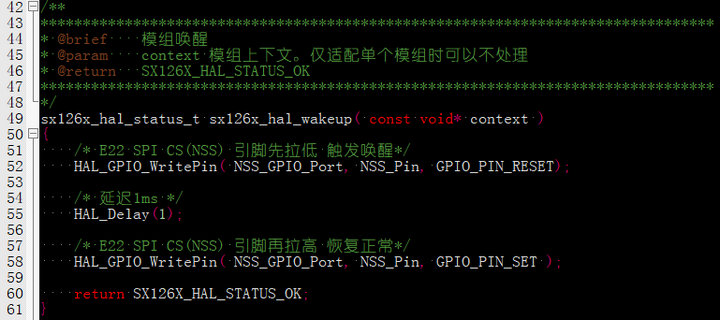

編寫射頻模組喚醒函數，如圖6所示。
圖6

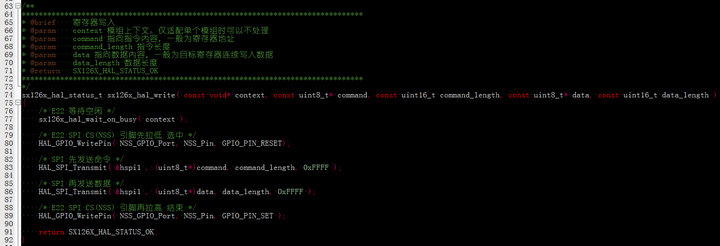

編寫射頻模組寄存器寫入函數，如圖7所示。
圖7

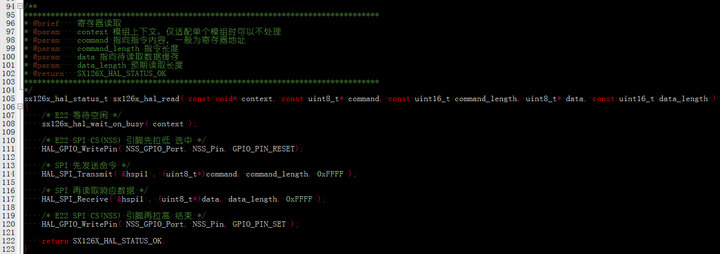

編寫射頻模組寄存器讀取函數，如圖8所示。
圖8

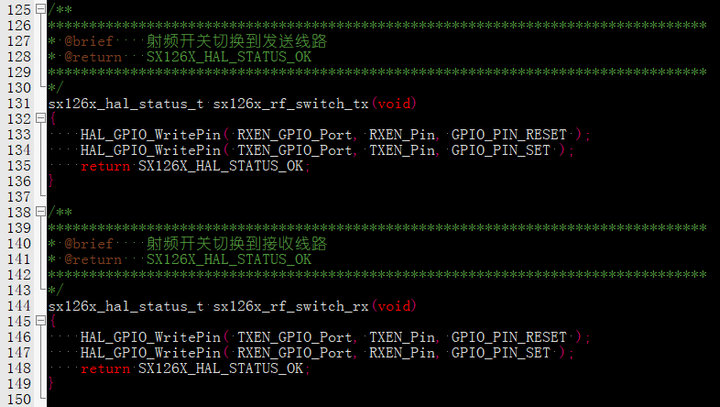

編寫射頻模組發送和接收切換函數，如圖9所示。
圖9

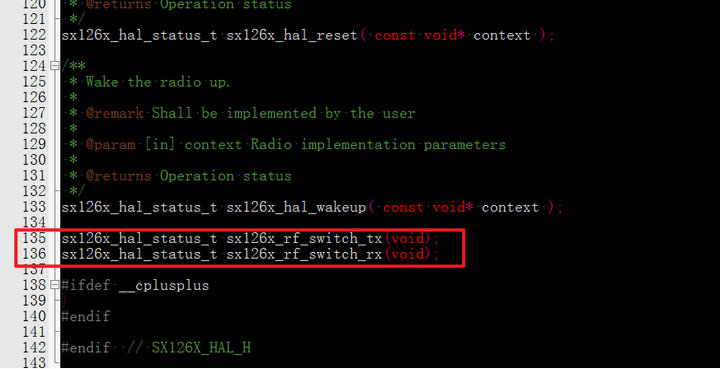

最后在e22_hal.h文件的最末尾加上如下代碼，詳細見圖9(2)所示。
sx126x_hal_status_t sx126x_rf_switch_tx(void);
sx126x_hal_status_t sx126x_rf_switch_rx(void);
圖9(2)
在XXSTM32_MCoreSrc文件下創建“e22_demo.c”文件和e22_demo.h，名字可以自己取。然后在Keil中像添加e22_hal.c文件一樣添加e22_ demo.c文件。
然后在e22_demo.c文件中進行代碼編寫，如圖10所示，引用頭文件和書寫相關結構體，注意配置默認參數時，要注意自己模塊的初始頻率，本文使用的170MHz的頻率，因此選擇frequency_mhz = 170。
圖10

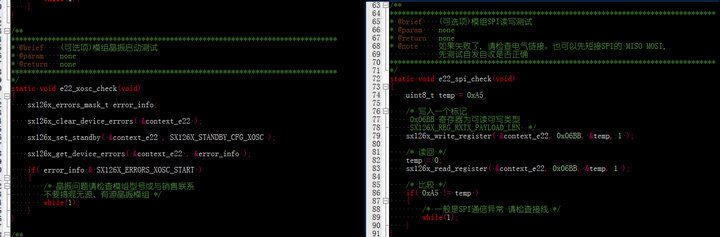

編寫射頻模組SPI讀寫測試和晶振啟動測試函數，如圖11所示。
圖11

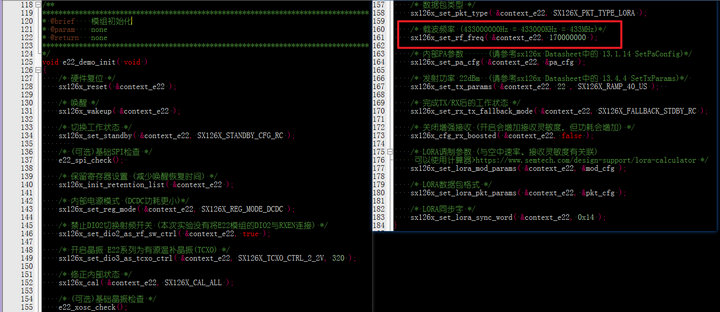

編寫射頻模組初始化函數，如圖12所示，注意圖中紅色框框的內容，選擇自己模塊的對應頻率，本文使用模塊的頻率為170Mhz。
圖12

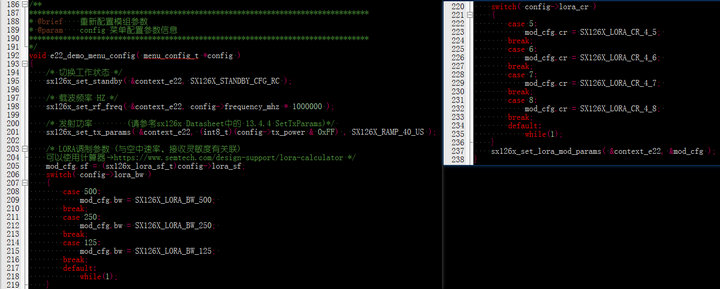

編寫射頻模組重新配置參數函數，如圖13所示。
圖13

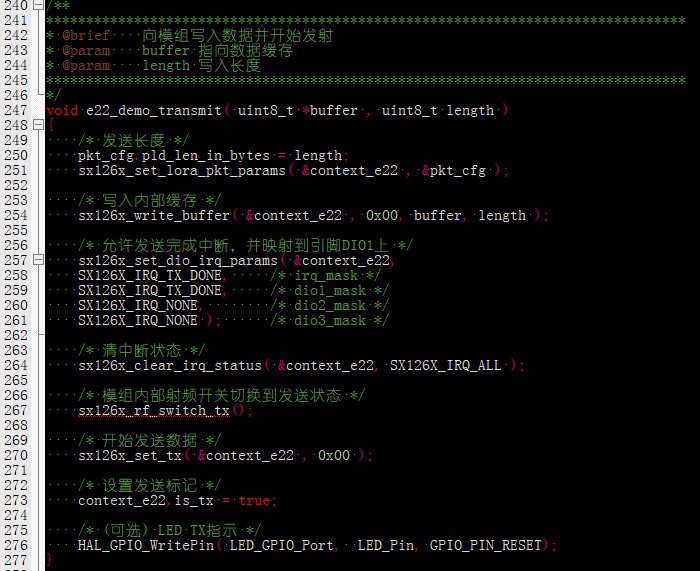

編寫射頻模組的射頻發射函數，如圖14所示。
圖14

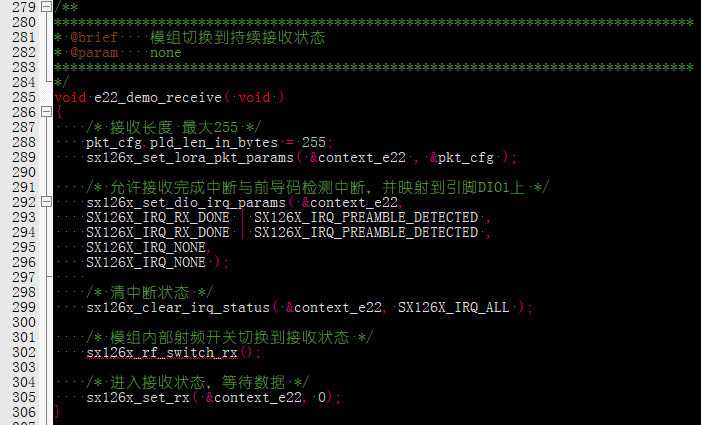

編寫射頻模組的持續接收函數，如圖15所示。
圖15

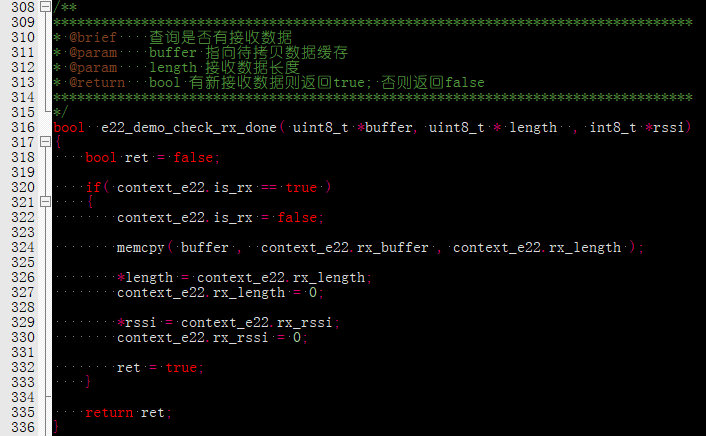

編寫射頻模組查詢是否有接收數據的函數，如圖16所示。
圖16

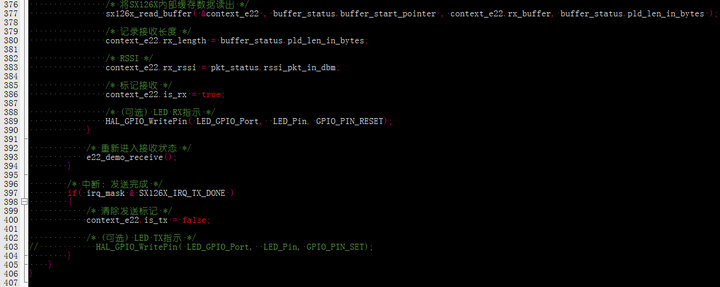

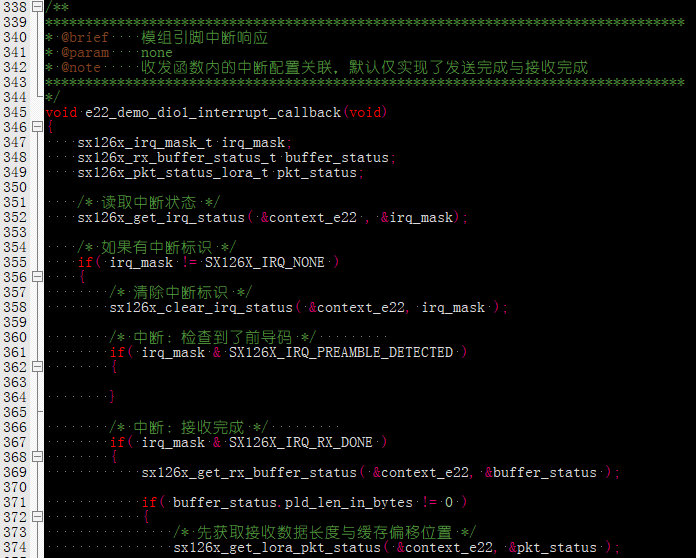

編寫射頻模組中斷響應函數，如圖17和圖18所示。
圖17
圖18

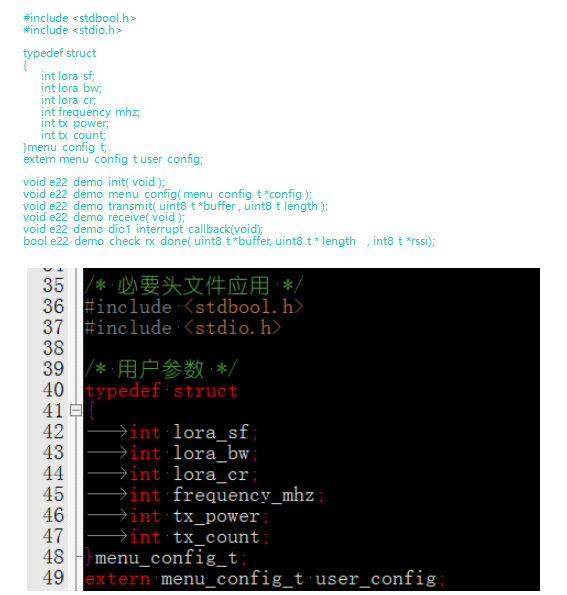

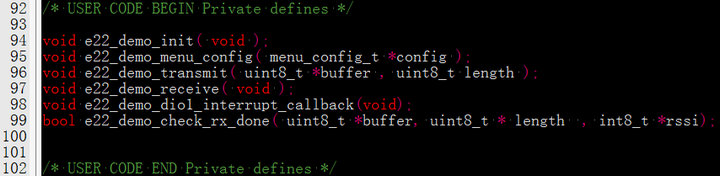

在main.h文件中，添加頭文件引用，結構體和函數聲明，代碼如下，具體見圖19和2.20所示。
圖19
圖20

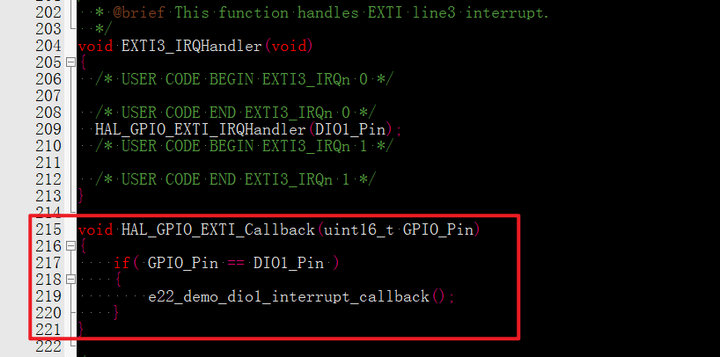

在stm32f4xx_it.c文件中（不同型號的單片機的文件名不一樣），添加中斷回調函數，最好在void EXTI3_IRQHandler(void)函數下方，添加如下函數，詳細見圖21所示。
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
if( GPIO_Pin == DIO1_Pin )
{
e22_demo_dio1_interrupt_callback();
}
}
圖21

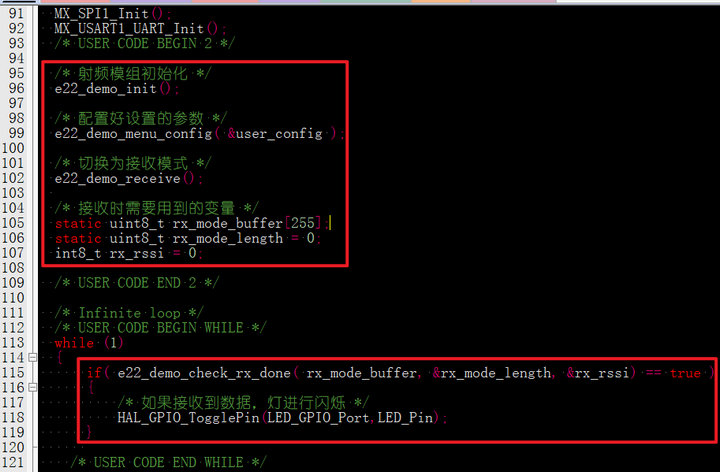

在main.c文件中，while(1)前面和while(1)里面添加如下代碼，詳細見圖2.1所示。
e22_demo_init();
e22_demo_menu_config( &user_config );
e22_demo_receive();
static uint8_t rx_mode_buffer[255];
static uint8_t rx_mode_length = 0;
int8_t rx_rssi = 0;
if( e22_demo_check_rx_done( rx_mode_buffer, &rx_mode_length, &rx_rssi) == true )
{
/* 如果接收到數據，燈進行閃爍 */
HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);
}
圖2.1

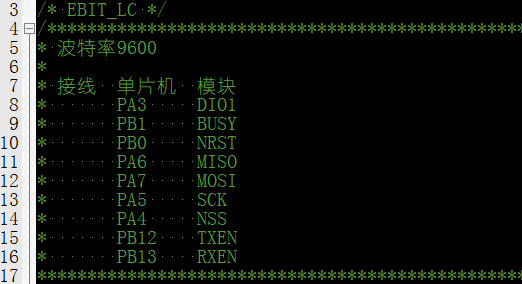

軟件配置好了，接線按照STM32CubeMX配置的進行連線，下圖2.2是本文使用的單片機與無線模塊的接線，最后下載程序到單片機，射頻模塊接上天線，最終完成接收的功能。注意，接收到信息并未處理，請自主實現，本教程模組接收到信息時，對應LED燈閃一下。
圖2.2

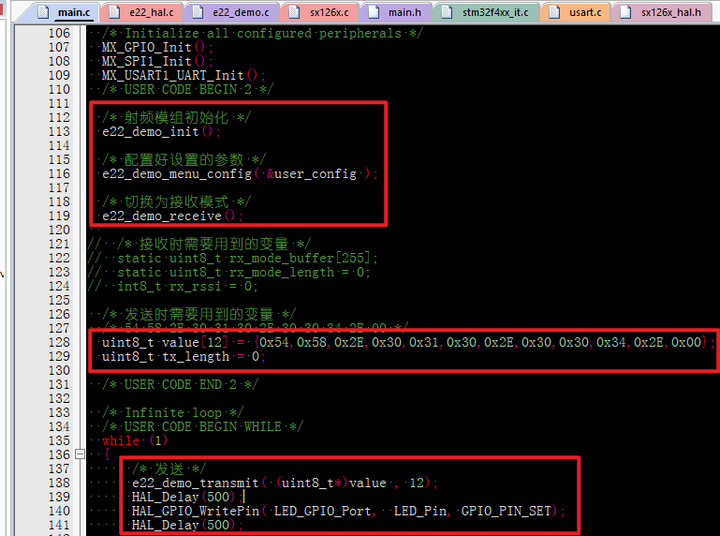

在main.c文件中，while(1)前面和while(1)里面添加如下代碼，詳細見圖2.3所示。
e22_demo_init();
e22_demo_menu_config( &user_config );
e22_demo_receive();
uint8_t value[12] = {0x54,0x58,0x2E,0x30,0x31,0x30,0x2E,0x30,0x30,0x34,0x2E,0x00};
uint8_t tx_length = 0;
e22_demo_transmit( (uint8_t*)value , 12);
HAL_Delay(500);
HAL_GPIO_WritePin( LED_GPIO_Port, LED_Pin, GPIO_PIN_SET);
HAL_Delay(500);
圖2.3
軟件配置好了，接線按照STM32CubeMX配置的進行連線，最后下載程序到單片機，射頻模塊接上天線，最終完成發送的功能，每隔0.5秒發送一包數據。
