E73-2G4M08S1EX無線模塊是億佰特推出的一款高性能、超小體積的多協議藍牙模塊，是光學觸摸鍵盤應用方案實現復雜功能和優異性能的基石。
強大核心：采用Nordic nRF52833 射頻芯片，內置ARM Cortex-M4F 高性能處理器，主頻高達64MHz，為光學數據處理和復雜觸摸邏輯提供充足算力。
豐富內存：具備512KB Flash 和128KB RAM，可存儲龐大的手勢庫、多層鍵位配置和復雜的固件邏輯，支持固件無線升級（FOTA）。
多協議支持：原生支持藍牙5.1、藍牙Mesh、Thread、Zigbee 和2.4GHz專有協議。本方案主要利用其低功耗藍牙（BLE）特性，實現與手機、平板、電腦的高速、低功耗連接。
超低功耗：工作電壓范圍寬（1.7V~5.5V），具有先進的電源管理機制，特別適合電池供電的便攜設備，是實現長續航的關鍵。
豐富外設：提供多達48個GPIO，以及UART, I2C, SPI, PWM, ADC 等接口，可輕松連接光學傳感器、電容觸摸芯片、LED指示燈等外設。
工業級品質：工作溫度范圍-40℃ ~ +85℃，適用于各種苛刻環境。
在該光學觸摸鍵盤中，E73-2G4M08S1EX扮演著“總指揮”的角色：
數據處理中心：通過I2C/SPI接口讀取光學導航傳感器或觸摸IC的原始數據。
邏輯運算單元：運行算法，將原始數據轉換為精確的光標移動、點擊、滾動以及自定義手勢指令。
通信樞紐：通過BLE HID協議，將生成的鍵盤、鼠標指令無線發送給主機設備。
系統管理器：管理電池電量、控制背光、處理多設備連接切換、響應配置命令。
光學觸摸技術為傳統鍵盤帶來了革命性的交互升級，主要應用場景包括：
高端辦公鍵盤：在鍵盤功能區（F鍵上方）或空格鍵下方集成光學觸摸板，用戶無需抬手即可操作光標，極大提升文檔處理、網頁瀏覽效率。支持多點觸控手勢（如雙指滾動、縮放）。
創意專業鍵盤（DCP）：為攝影師、視頻剪輯師、設計師定制。集成高精度光學旋鈕或觸摸條，通過滑動或旋轉來精確調整畫筆大小、時間軸縮放、色彩參數等，替代昂貴的專用控制器。
緊湊型便攜鍵盤：為超薄筆記本或平板電腦設計的鍵盤套，由于厚度限制無法使用傳統觸控板，轉而采用隱藏式光學觸摸區域。該區域平時是鍵盤的一部分，通過快捷鍵激活后變?yōu)橛|摸板，實現極致便攜。
游戲鍵盤：在機械鍵盤上增加光學手勢區，游戲玩家可自定義復雜宏命令，并通過特定滑動手勢瞬間觸發，獲得競技優勢。
智能家居控制中心：將鍵盤與智能家居中控面板結合，通過觸摸手勢控制燈光場景、調節音量、切換監控畫面等。

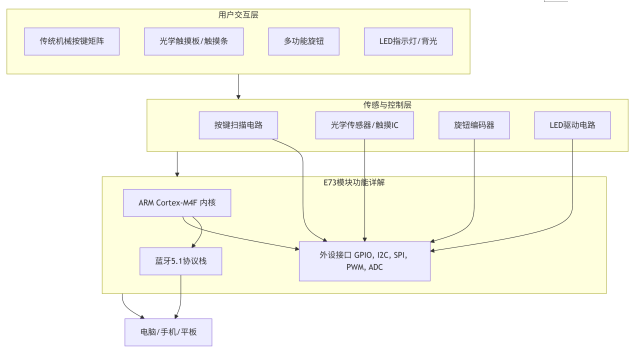

整個系統以E73-2G4M08S1EX藍牙模塊為核心，構建一個完整的嵌入式人機交互設備。
光學觸摸傳感：
o 方案選擇：可采用專用觸摸板模塊（如原相PAW3205等光學流傳感器）或電容式觸摸IC。前者通過檢測表面圖像變化計算移動，后者檢測電容變化實現多點觸控。E73通過I2C/SPI與之通信。
o 布局：觸摸傳感器需平整安裝，表面有磨砂質感透光蓋板。
鍵盤矩陣：充分利用E73豐富的GPIO（通常需要16-20個IO），設計8x8或更大的鍵盤矩陣，支持全鍵無沖。
電源管理：
o 鋰電池供電：典型電壓3.7V，符合E73的寬電壓工作范圍。
o 充電電路：集成充放電管理IC。
o 低功耗設計：固件中需配置E73在無操作時自動進入休眠模式，通過任意按鍵或觸摸事件喚醒。
天線設計：嚴格遵守數據手冊，為模塊的陶瓷天線或IPEX座預留足夠的凈空區，確保無線信號質量。
外設驅動：
o 鍵盤掃描：編寫矩陣掃描程序，帶硬件/軟件消抖。
o 光學傳感器驅動：通過I2C讀取傳感器的ΔX, ΔY數據。
o 觸摸IC驅動：讀取觸摸坐標、手勢信息。
HID配置文件：
o 使E73模擬為復合設備：同時是藍牙鍵盤和藍牙鼠標。
o 定義報告描述符，包含按鍵、光標移動、滾輪、手勢等數據。
主程序邏輯：
o 數據融合：將光學傳感器的移動數據轉換為平滑的鼠標移動，并加入加速度曲線。
o 手勢識別：實現單擊、雙擊、雙指滾動、縮放等邏輯。
o 多層配置：通過Fn鍵或特定手勢切換層，改變觸摸區域的功能（如默認是鼠標，Fn層是多媒體控制）。
o 設備管理：實現最多3臺設備的配對與快速切換。
o 電量監測：通過ADC檢測電池電壓，并通過LED或HID協議上報給主機顯示。
原因：
l 光學傳感器采樣率設置過低或數據讀取延遲大。
l 固件中移動數據處理算法不佳，缺乏平滑濾波。
l 傳感器表面有污漬或劃痕。
解決方案：
l 優化E73的I2C/SPI讀取頻率，確保高采樣率。
l 在固件中加入卡爾曼濾波或移動平均算法，對原始數據進行平滑處理。
l 保持觸摸板表面清潔，使用高質量蓋板。
原因：
l 天線性能差或附近有強2.4GHz干擾（WiFi、USB3.0）。
l 藍牙連接參數（如Connection Interval）設置不合理。
l 電池電壓低導致射頻功率不足。
解決方案：
l PCB檢查：確保天線區域凈空。讓用戶避免將接收器放在USB3.0接口旁。
l 參數優化：在功耗和響應速度間權衡，適當縮短連接間隔。使用BLE 5.1的更高吞吐量特性。
l 電量監控：實現低電壓警告功能。
原因：
l RGB背光常開且亮度高。
l 休眠喚醒機制有bug，無法進入深度休眠或誤喚醒。
l 外部電路存在靜態電流泄漏。
解決方案：
l 設置背光自動熄滅超時。默認使用較低亮度。
l 仔細調試固件的休眠邏輯，確保無操作后能可靠休眠，且喚醒源（按鍵、觸摸）配置正確。
l 用電流表測量休眠狀態下的整機電流，排查異常耗電的元件。
解決方案：
l 開發配套手機APP：手機通過BLE與E73模塊連接。
l 配置數據傳輸：APP將用戶自定義的手勢-動作映射表發送給E73模塊，模塊將其存儲于Flash中。
l 固件執行：E73在檢測到相應手勢時，從映射表中查找并執行對應的宏命令或按鍵序列。
原因：
l 未正確進入配對模式。
l HID報告描述符配置錯誤。
解決方案：
l 檢查固件，確保長按特定按鍵能啟動藍牙廣播。
l 使用藍牙協議分析儀（如Ellisys）檢查HID描述符是否符合規范，確保設備能被正確識別為HID設備。
本方案充分利用了E73-2G4M08S1EX藍牙模塊高性能、多協議、豐富外設和低功耗的優勢，成功地將光學觸摸這一創新交互方式集成到藍牙鍵盤中。該方案不僅提供了強大的硬件平臺，還詳細闡述了從硬件設計、固件開發到問題排查的全過程，為打造一款具有差異化競爭力的高端輸入設備提供了完整、可行的技術藍圖。通過此方案，可以開發出滿足專業用戶對效率和便捷性極致追求的下一代鍵盤產品。
