E83-2G4M03S 藍牙模塊的光學導航版藍牙鍵盤的完整應用方案。該方案充分利用了E83-2G4M03S 藍牙模塊的雙核高性能和豐富外設資源，旨在打造一款高端、多功能、長續航的光學導航版藍牙鍵盤無線輸入設備。
傳統無線鍵盤市場同質化嚴重，無法滿足專業用戶對效率、便攜性和續航的極致追求：
· 效率瓶頸：在數字內容創作、編程、財務等場景下，用戶需頻繁在鍵盤和鼠標間切換，打斷工作流。
· 續航焦慮：普通藍牙鍵盤續航短，頻繁充電或更換電池影響使用體驗。
· 連接性與穩定性：多設備切換繁瑣，連接不穩定易斷連，辦公會議中極為尷尬。
· 功能單一：缺乏自定義能力，無法適應不同用戶的個性化高效需求。
本方案核心是采用E83-2G4M03S藍牙5.4協議版本的藍牙mesh模塊作為鍵盤的“大腦”，打造一款旗艦級產品：
· 一體化高效輸入：集成高精度光學導航桿（指點桿），實現鍵盤區域內的光標精準操控，告別鍵盤鼠標切換。
· 超長續航與低功耗：利用E83模塊的低功耗特性和藍牙5.4的節能機制，配合優化后的電源管理，實現數月甚至數年的續航。
· 極速穩定連接：藍牙5.4提供更快的連接速度、更高的抗干擾能力和更穩定的數據傳輸。
· 高度可定制化：依托E83雙核M33內核的強大性能，支持宏按鍵、多層鍵位配置、電量顯示等高級功能，并通過手機APP進行個性化設置。

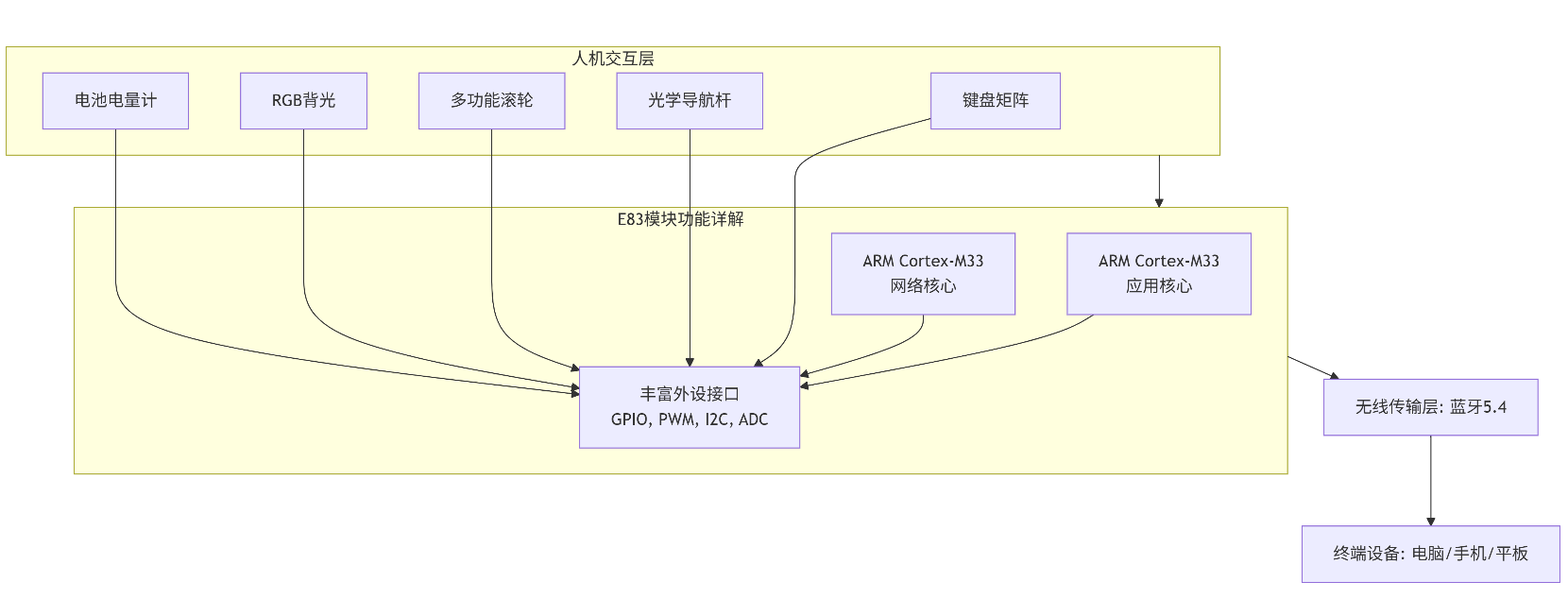

本方案是一個典型的嵌入式系統，E83-2G4M03S模塊作為主控，協調所有外設。
主控芯片：E83-2G4M03S
o 雙核優勢：
§ 應用核心：負責掃描鍵盤矩陣、處理導航桿數據、管理背光、執行用戶邏輯（如宏命令）。性能強勁，確保無延遲感。
§ 網絡核心：專責處理藍牙協議棧（BLE 5.4），確保無線連接的穩定性和低功耗。雙核分工，效率極高。
o 豐富外設：
§ GPIO：直接掃描鍵盤矩陣（8x16或更大矩陣），讀取導航桿、滾輪數據。
§ I2C：連接光學傳感器芯片（如原相PAW3205），獲取精確的光標移動數據。
§ PWM：精確控制RGB LED背光的顏色和亮度。
§ ADC：監測電池電壓，實現精準的電量計算和低電報警。
o 大內存：1MB Flash和512KB RAM為復雜的按鍵邏輯、多層配置和固件升級（OTA）提供了充足空間。
光學導航系統
o 組件：光學導航桿（類似ThinkPad的TrackPoint） + 光學傳感器芯片（通過I2C與E83通信）。
o 優勢：無需清理鼠標滾輪，精度高，壽命長，可在狹小空間內實現光標控制。
電源管理
o 大容量鋰電池：保證長續航。
o 低功耗設計：E83模塊在空閑時自動進入休眠模式，鍵盤無操作時自動進入極低功耗狀態，通過任意按鍵喚醒。
① E83模塊接口：將模塊的I/O引腳引出至鍵盤矩陣、導航傳感器、背光LED驅動電路。
② 鍵盤矩陣：合理設計矩陣行列，充分利用E83的GPIO資源。預留二極管防止鬼鍵。
③ 光學導航電路：光學傳感器需穩定供電，I2C總線上拉電阻必不可少。
④ 電源電路：
§ 充電管理：使用專用充電IC管理鋰電池充放電。
§ LDO/DC-DC：為E83模塊（推薦3.3V）和傳感器提供穩定、低噪聲的電源。
§ 電量監測：使用專用電量計芯片或E83內部的ADC通過電阻分壓監測電池電壓。
⑤ PCB布局：
§ 天線區域：嚴格按照手冊要求，保證E83模塊的陶瓷天線下方及周圍無任何走線和銅箔，并保持凈空。
§ 晶振：靠近模塊，走線短而粗。
§ 電源去耦：在E83的電源引腳附近放置100nF和10uF的電容。
1. 外設驅動：
§ 編寫鍵盤矩陣掃描程序（帶消抖）。
§ 編寫I2C驅動，讀取光學傳感器的位移數據。
§ 編寫PWM驅動控制RGB背光。
2. HID配置文件：
§ 使鍵盤遵循藍牙HID規范，定義鍵盤報告描述符，確保被操作系統識別為標準鍵盤和鼠標。
§ 實現HID Over GATT，這是低功耗藍牙鍵盤的標準。
3. 主程序邏輯：
§ 初始化所有外設。
§ 創建任務：鍵盤掃描任務、導航桿數據處理任務、藍牙通信任務。
§ 實現多設備切換：在E83中存儲多個已配對設備信息，通過快捷鍵切換。
§ 實現高級功能：宏錄制、層切換、電量顯示（通過LED指示燈或APP）。
· 燒錄固件：通過E83的SWD接口批量燒錄初始固件。
· 藍牙認證：產品需通過藍牙SIG認證，獲取QDID。E83模塊本身已具備相關認證，簡化終端產品認證流程。
測試目標：驗證鍵盤的功能、性能、可靠性和兼容性。
測試類別 | 測試項 | 合格標準 |
功能測試
| 所有按鍵觸發 | 無沖突，無重復，響應迅速 |
光學導航桿操控 | 光標移動平滑，無跳躍，速度可調 | |
藍牙連接與重連 | 首次配對成功，開機后3秒內自動重連 | |
多設備切換 | 切換順暢，無卡頓 | |
性能測試
| 續航時間 | 正常使用下續航> 3個月（關鍵賣點） |
傳輸穩定性 | 連續高強度輸入8小時，無斷連、無丟鍵 | |
抗干擾能力 | 在2.4G WiFi、USB3.0設備旁使用無異常 | |
兼容性測試 | Windows/macOS/iOS/Android | 均能被正確識別為鍵盤和鼠標設備 |
· 性能過剩，游刃有余：雙核M33架構確保處理復雜任務（如RGB燈效+高速鍵掃+導航）時依然流暢，為未來功能升級留足空間。
· 協議先進，面向未來：BLE 5.4提供了更好的安全性、更低的功耗和更高的吞吐量，產品生命周期長。
· 集成度高，開發簡便：模塊已集成射頻電路和時鐘，極大降低了射頻硬件設計難度和風險。
· 工業級品質：-40℃ to +105℃的工作溫度范圍，確保產品在各種環境下穩定可靠。
模塊型號 | 優勢 | 劣勢 | 適用場景 |
E83-2G4M03S | 性能最強，功能豐富，BLE 5.4 | 成本較高 | 高端、多功能、長續航鍵盤（本方案） |
E104-BTxx系列 | 集成天線，尺寸更小 | 性能較弱，I/O口可能不足 | 標準版藍牙鍵盤，追求極致緊湊 |
其他品牌BLE 4.2模塊 | 成本最低 | 性能、功耗、連接速度均落后一代 | 對成本極其敏感的低端市場 |
結論：對于追求差異化、高性能的光學導航鍵盤，E83-2G4M03S是毋庸置疑的最佳選擇。
· 原因：
1. 鍵盤未進入配對模式（固件邏輯問題或按鍵損壞）。
2. 藍牙天線性能不佳（PCB設計缺陷）。
3. 模塊射頻部分損壞。
· 解決方案：
1. 檢查固件：確認長按特定按鍵（如Fn+Q）能正確觸發E83模塊的廣播模式。
2. 檢查天線：用頻譜儀檢測天線區域的射頻信號強度，確保PCB布局符合手冊要求。
3. 替換測試：更換一個E83模塊，判斷是否為模塊本身故障。
· 原因：
1. 附近有強2.4GHz干擾源（如WiFi路由器、微波爐）。
2. 電池電壓低，導致無線發射功率不足。
3. 軟件bug導致E83的網絡核心處理藍牙協議棧出現異常。
· 解決方案：
1. 遠離干擾：建議用戶避免將鍵盤接收器（如USB Dongle）放在USB3.0接口旁邊。
2. 優化電源管理：在固件中加強低電檢測，電壓低時提示用戶充電。
3. 固件更新：檢查并優化藍牙協議棧的配置參數，如連接間隔（Connection Interval），在功耗和響應速度間取得平衡。
· 原因：
1. 光學傳感器初始化參數或數據解析算法不佳。
2. I2C通信受到干擾。
· 解決方案：
1. 算法優化：在固件中增加平滑濾波算法，對原始數據進行處理，使光標移動更跟手。
2. 硬件檢查：確保傳感器供電穩定，I2C總線加上拉電阻，并遠離高頻噪聲源。
· 原因：
1. RGB背光亮度常開最高。
2. 休眠喚醒機制設置不合理，鍵盤過早喚醒或難以進入休眠。
3. 電路存在漏電點。
· 解決方案：
1. 功耗優化：在固件中設置更積極的休眠策略（如30秒無操作進入休眠）。默認使用較低背光亮度。
2. 硬件檢測：使用電流表測量鍵盤在不同狀態下的功耗，排查異常耗電的元件。
本方案以E83-2G4M03S為核心，構建了一款極具市場競爭力的高端光學導航藍牙鍵盤。其強大的雙核處理能力、先進的BLE 5.4連接和超低功耗特性，完美支撐了“高效輸入+長續航”的核心價值。該方案從硬件設計到軟件實現提供了全面的指導，是打造下一代智能無線輸入設備的理想藍圖。
