| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2525 MHz | 出廠默認 2.4GHz（16MHz晶振） |
| 發射功率 | 7dBm | 最大功率（約5mW） |
| 接收靈敏度 | -83 dBm | 空中速率為2Mbps |
| 空中速率 | 250k~2Mbps | 用戶編程控制 |

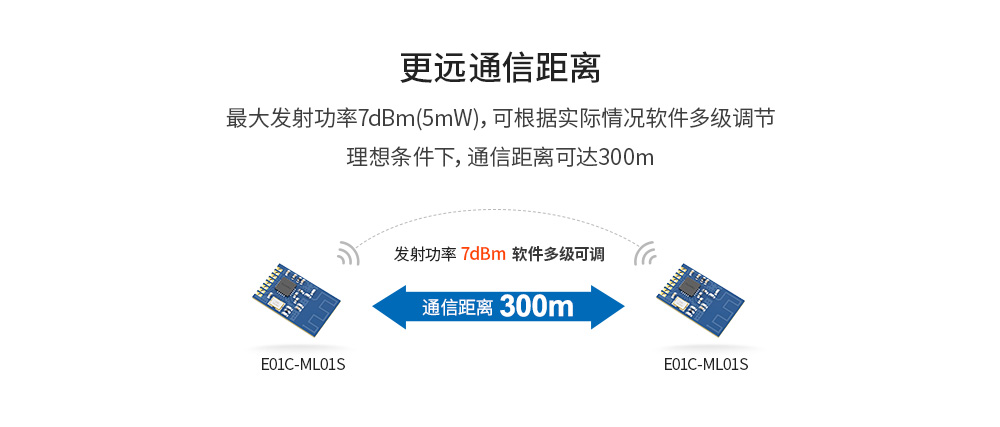

| 實測距離 | 300米 | 晴朗空曠環境，高度 2.5 米，空中速率 250kbps |
| 硬件參數 | 參數值 | 備注 |

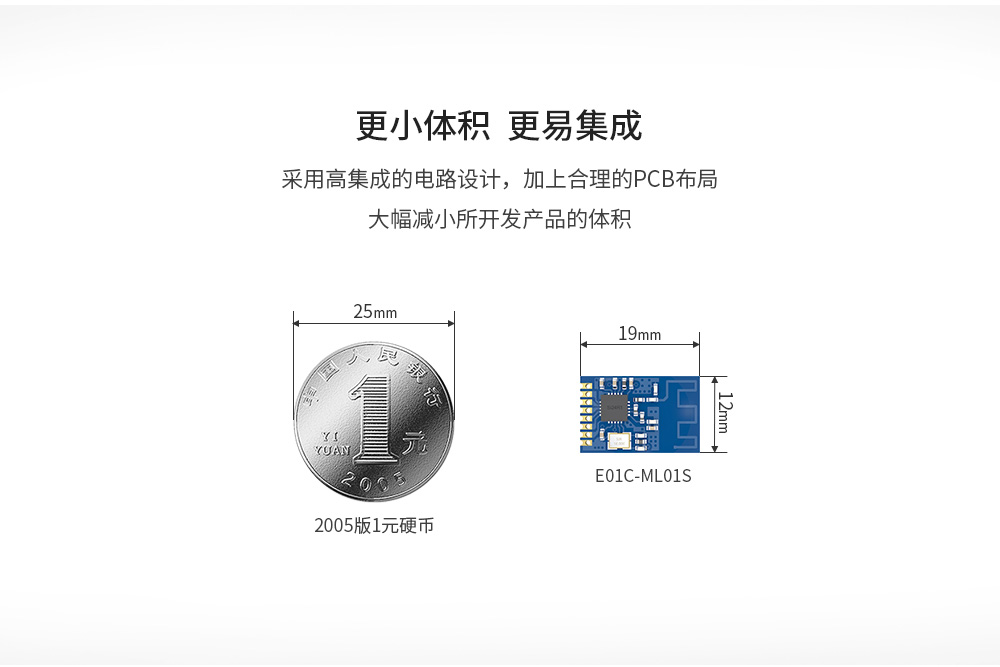

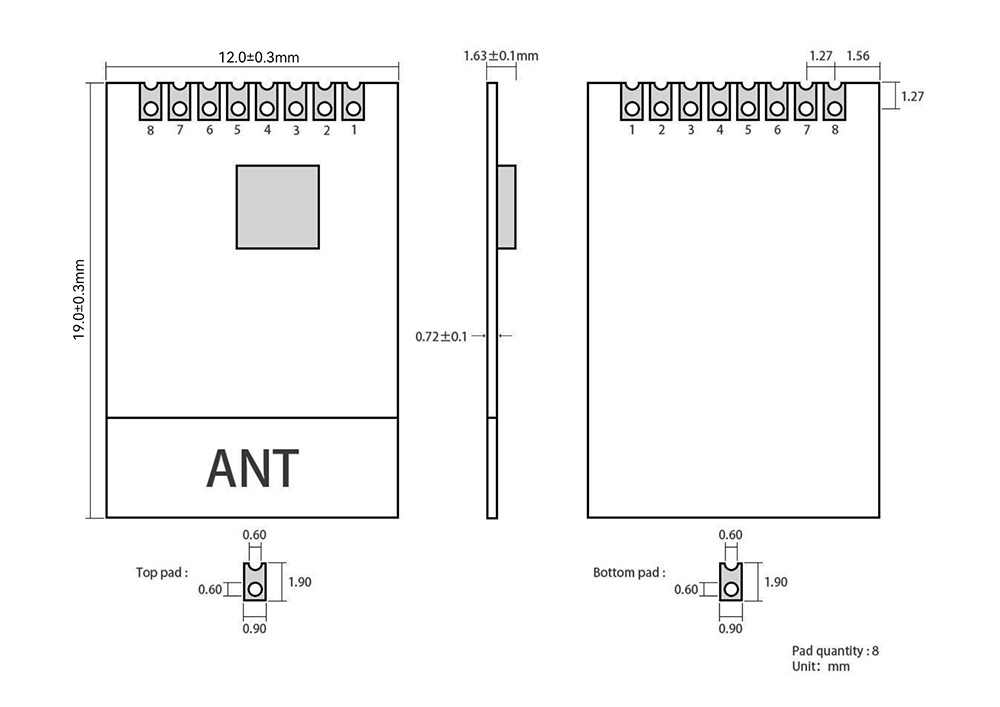

| 尺寸大小 | 12 * 19 mm | - |

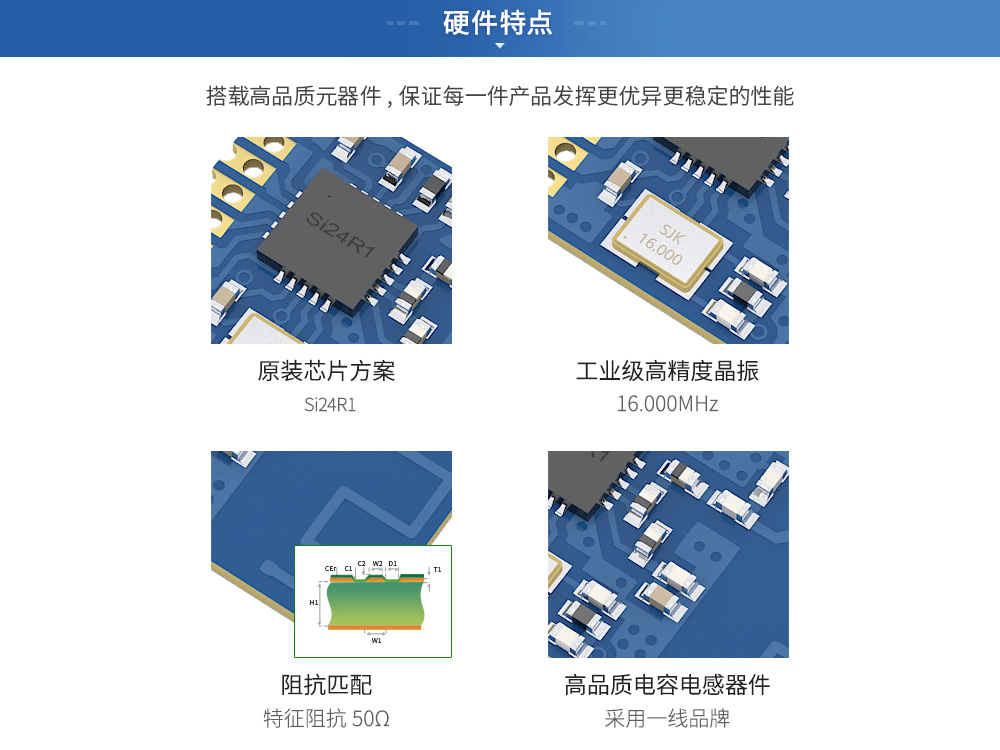

| 天線形式 | PCB 板載天線 | 等效阻抗約 50 歐姆 |
| 通信接口 | SPI | 0-10Mbps |
| 封裝方式 | 貼片 | - |
| FIFO | 32Byte | 單次發送最大長度 |
| 晶振頻率 | 16MHz | - |
| 調制方式 | GFSK | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.0 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用5V電平有風險燒毀 |
| 發射電流 | - | 12 | - | mA | 0dBm（1mW） |
| 接收電流 | - | 15 | - | mA | |
| 休眠電流 | - | 0.7 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | - | 供電電源，必須2.0~3.6V之間 |
| 2 | CE | 輸入 | 模塊控制引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 4 | SCK | 輸入 | 模塊SPI總線時鐘 |
| 5 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 6 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
| 8 | GND | - | 地線，連接到電源參考地 |
| 產品說明書 |
【用戶手冊】E01C-ML01S_Usermanual_CN  |
| 【用戶手冊】帶PCB天線無線模組的放置方式 |
| 開發測試 |
| 【通信例程】Demo_Ebyte |
| 【封裝文件】E01C-ML01S |
| 【測試底板】E01C |
| 【芯片資料】Si24R1 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【ROHS認證】E01C-ROHS認證  |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 空中速率 bps | 封裝形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E01C-2G4M01S1B | SPI | Si24R1 | 2.4G | 5 | 0.2 | 250k~2M | 貼片 | 19*12 | 自帶PCB天線的SPI貼片型無線模塊 | ||
| E01C-2G4M27SX | SPI | Si24R1 | 2.4G | 27 | 4 | 250~2M | 貼片 | 18*14.5 | SPI貼片型無線模塊 | ||
| E01C-2G4M27D | SPI | Si24R1 | 2.4G | 27 | 5 | 250~2M | 直插 | 18*33.4 | 直插式SPI無線模塊 | ||
| E01C-2G4M11S | SPI | Ci24R1 | 2.4G | 11 | 0.12 | 250~2M | 貼片 | 19*12 | 小體積貼片型，PCB板載天線 | ||
| E01C-ML01SP2 | SPI | Si24R1 | 2.4G | 20 | 1.8 | 250~2M | 貼片 | 12.8*25 | 小體積貼片型，板載天線 | ||
| E01C-ML01SP4 | SPI | Si24R1 | 2.4G | 20 | 2 | 250~2M | 貼片 | 14.5*18 | 小體積貼片型 | ||
| E01C-ML01DP4 | SPI | Si24R1 | 2.4G | 20 | 1.8 | 250~2M | 直插 | 15*27 | 小體積貼片型，板載天線 | ||
| E01C-ML01DP5 | SPI | Si24R1 | 2.4G | 20 | 2.5 | 250~2M | 直插 | 18*33.4 | 小體積 | ||
| E01C-ML01S | SPI | Si24R1 | 2.4G | 7 | 0.3 | 250~2M | 貼片 | 12*19 | 小體積貼片型，板載天線 | ||
| E01C-ML01D | SPI | Si24R1 | 2.4G | 7 | 0.3 | 250~2M | 直插 | 12.6*22.6 | 小體積直插型，板載天線 |
