| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓(V) | 0 | 3.6 | 超過3.6V永久燒毀模塊 |
| 阻塞功率（dBm) | - | -10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃) | -40 | 85 | - |
| 主要參敷 | 性能 | 備注 | |||
| 最小值 | 典型值 | 大值 | |||
| 工作電壓 | 2.1 | 3.3 | 3.6 | ≥3.3V可保證輸出功率 | |
| 通信電平(V) | - | 3.3 | - | 使用5V TTL有風險燒毀 | |
| 工作溫度（℃) | -40 | 25 | 85 | 工業級設計 | |
| 工作頻段（GHE） | 2.4 | - | 2.525 | 支持ISM頻段 | |
| 功 耗 | 發射電流（mA) | - | 46 | - | 瞬時功耗，11dBm |
| 接收電流（mA) | - | 20 | - | - | |
| 休眠電流（uA) | - | 2 | - | 軟件關斷 | |
| 最大發射功率(dBm) | 10.5 | 11 | 11.5 | 軟件設置，芯片內置PA | |
| 接收靈敏度（dBm) | -80 | -84 | -90 | 空中速率不同，靈敏度不同 | |
| 空中速率 | 250k | 250k | 2M | 用戶自行配置 | |
| 主要參敷 | 描述 | 備注 |
| 參考距離 | 100m | 晴朗空曠環境，空中速率250kbps |
| FIFO | 32By te | 單次發送最大長度 |
| 晶振頻率 | 16M1z | - |
| 調制方式 | GFSK | - |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 半孔1.27mm | - |
| 通信接口 | SPI | 0-10Mbps |

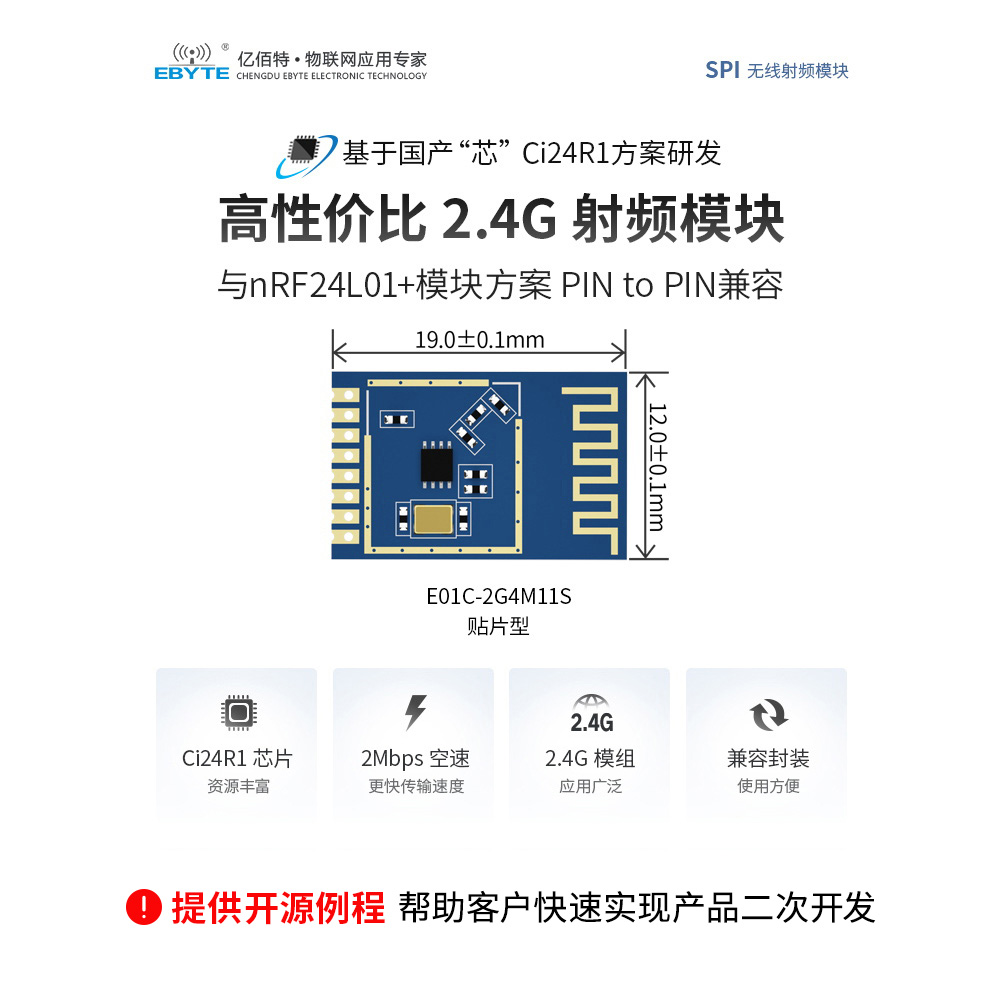

| 外形尺寸 | 19*12mm | 含板載PCB天線 |
| 天線接口 | PCB天線 | 特性阻抗約50Ω |
| 產品凈重 | 0.47g | 士0.05g |

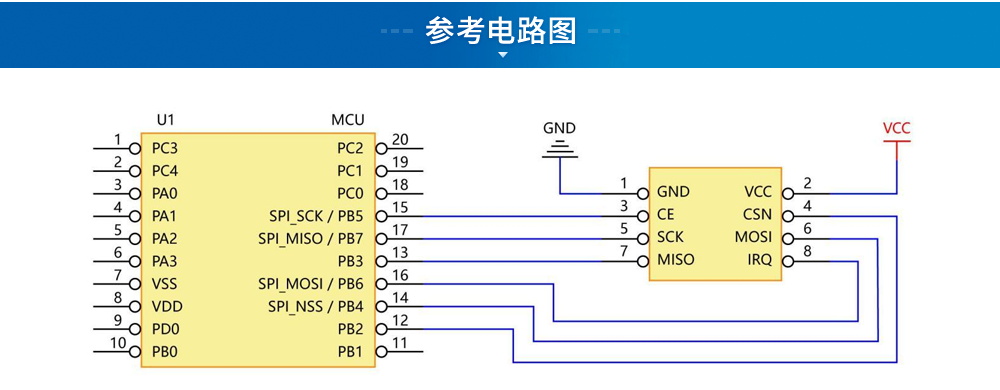

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | - | 電源負 |
| 2 | NC | - | 空腳 |
| 3 | NC | - | 空腳 |
| 4 | DATA | 輸入/輸出 | 數據輸入/數據輸出/中斷信號 |
| 5 | SCK | 輸入 | SPI 時鐘 |
| 6 | CSN | 輸入 | SPI 片選 |
| 7 | NC | - | 空腳 |
| 8 | VCC | - | 電源正：2.1v~3.6v |
| 產品說明書 |
【用戶手冊】E01C-2G4M11S_Usermanual_CN  |
| 開發測試 |

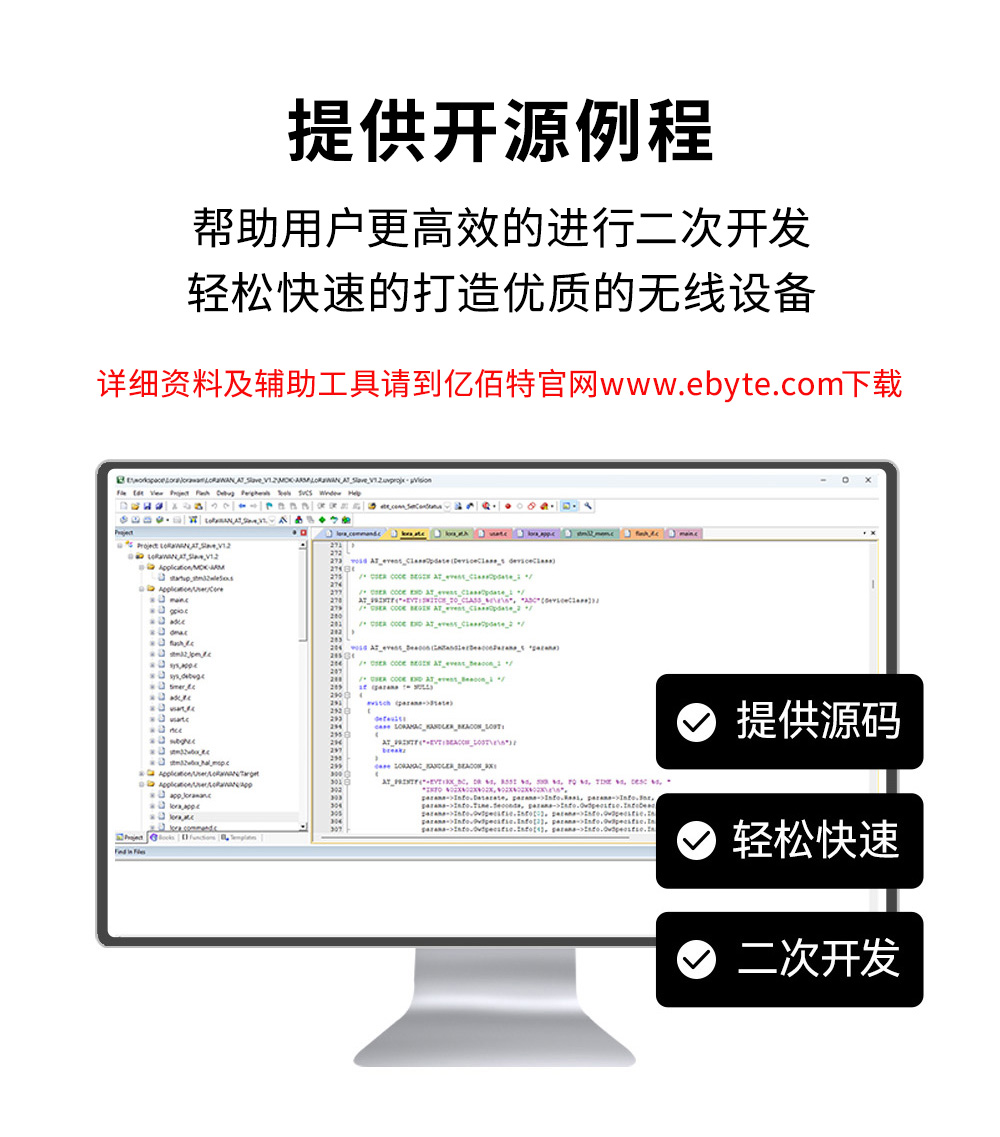

| 【通信例程】Demo_Ebyte |
| 【通信例程】ACK_Demo |
| 【封裝文件】Pcb_E01C |

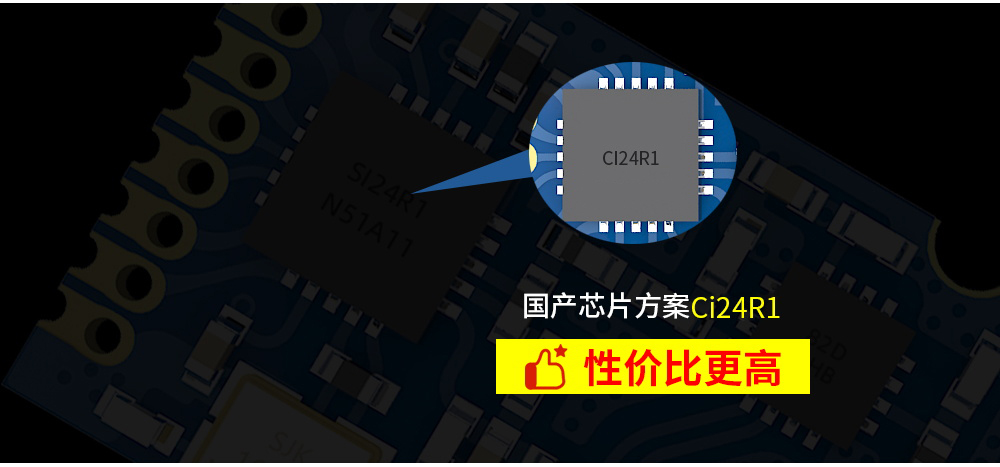

| 【芯片資料】Ci24R1 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【ROHS認證】E01C-ROHS認證  |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |

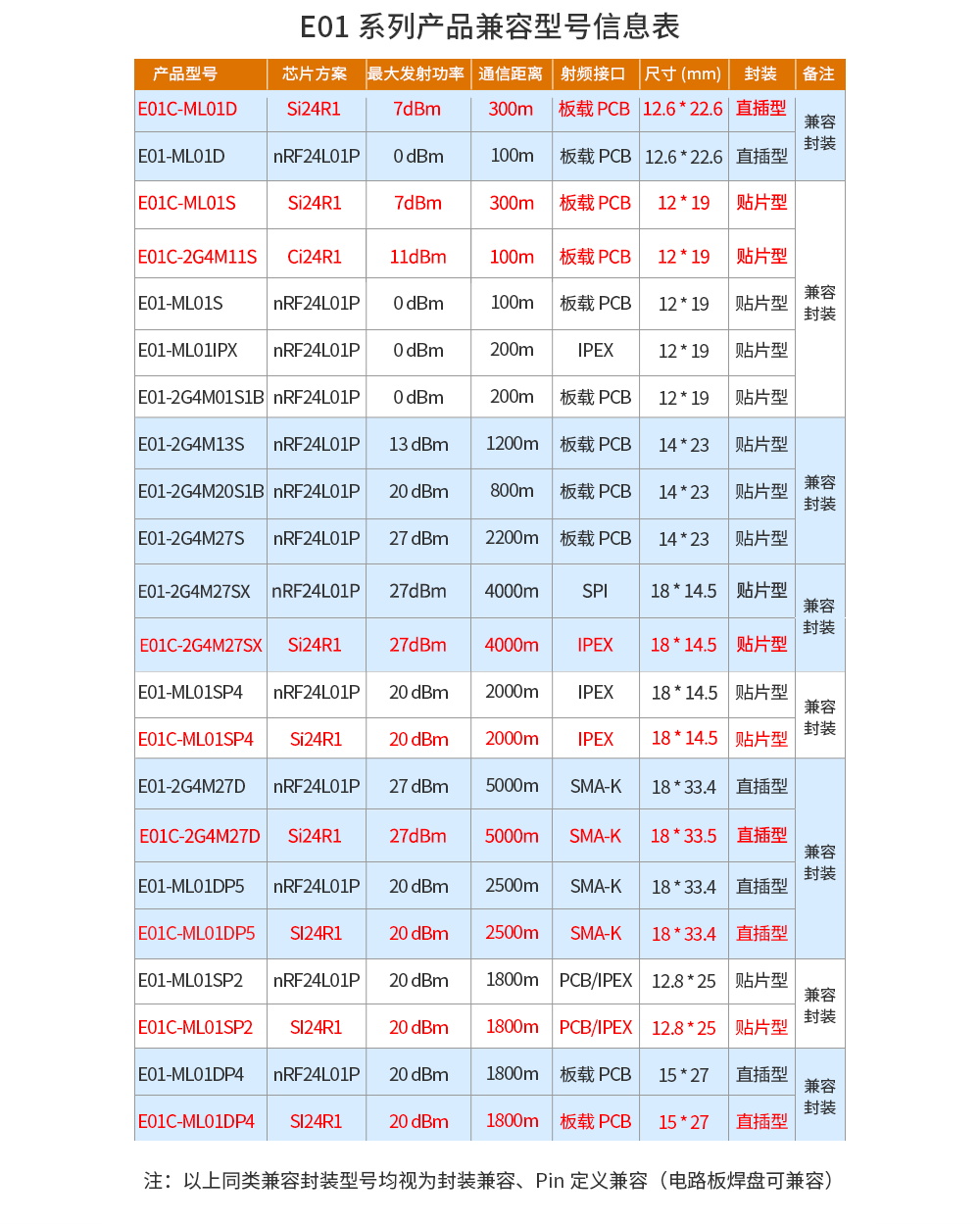

| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率 Hz | 發射功率 dBm | 通信距離 km | 空中速率 bps | 封裝形式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E01C-2G4M01S1B | SPI | Si24R1 | 2.4G | 5 | 0.2 | 250k~2M | 貼片 | 19*12 | 自帶PCB天線的SPI貼片型無線模塊 | ||
| E01C-2G4M27SX | SPI | Si24R1 | 2.4G | 27 | 4 | 250~2M | 貼片 | 18*14.5 | SPI貼片型無線模塊 | ||
| E01C-2G4M27D | SPI | Si24R1 | 2.4G | 27 | 5 | 250~2M | 直插 | 18*33.4 | 直插式SPI無線模塊 | ||
| E01C-2G4M11S | SPI | Ci24R1 | 2.4G | 11 | 0.12 | 250~2M | 貼片 | 19*12 | 小體積貼片型，PCB板載天線 | ||
| E01C-ML01SP2 | SPI | Si24R1 | 2.4G | 20 | 1.8 | 250~2M | 貼片 | 12.8*25 | 小體積貼片型，板載天線 | ||
| E01C-ML01SP4 | SPI | Si24R1 | 2.4G | 20 | 2 | 250~2M | 貼片 | 14.5*18 | 小體積貼片型 | ||
| E01C-ML01DP4 | SPI | Si24R1 | 2.4G | 20 | 1.8 | 250~2M | 直插 | 15*27 | 小體積貼片型，板載天線 | ||
| E01C-ML01DP5 | SPI | Si24R1 | 2.4G | 20 | 2.5 | 250~2M | 直插 | 18*33.4 | 小體積 | ||
| E01C-ML01S | SPI | Si24R1 | 2.4G | 7 | 0.3 | 250~2M | 貼片 | 12*19 | 小體積貼片型，板載天線 | ||
| E01C-ML01D | SPI | Si24R1 | 2.4G | 7 | 0.3 | 250~2M | 直插 | 12.6*22.6 | 小體積直插型，板載天線 |
