網口規格：標準 RJ45
工作電壓：DC 8~28V
產品尺寸：100*84*25mm
產品重量：196g

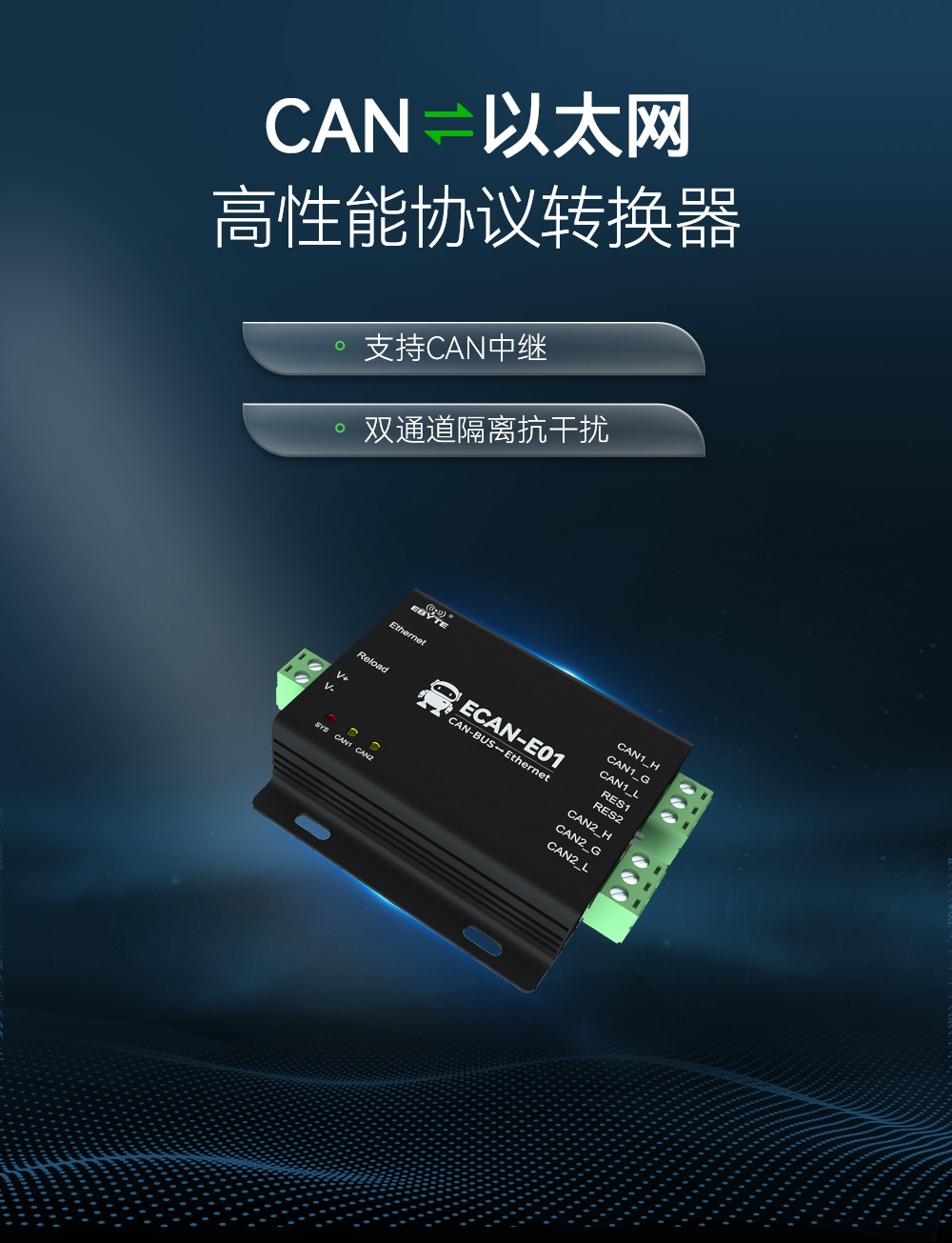

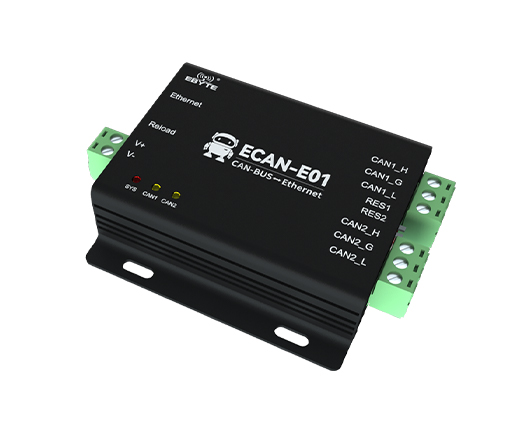

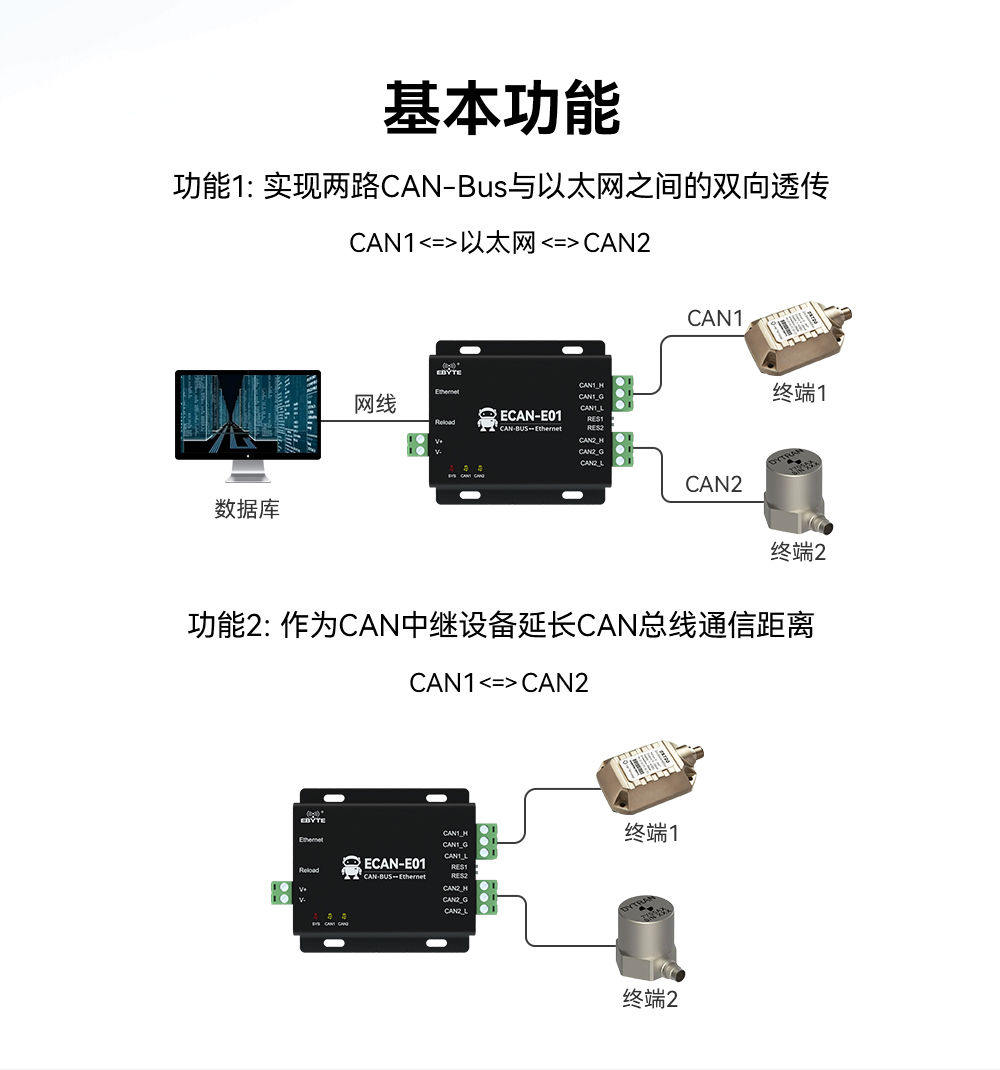

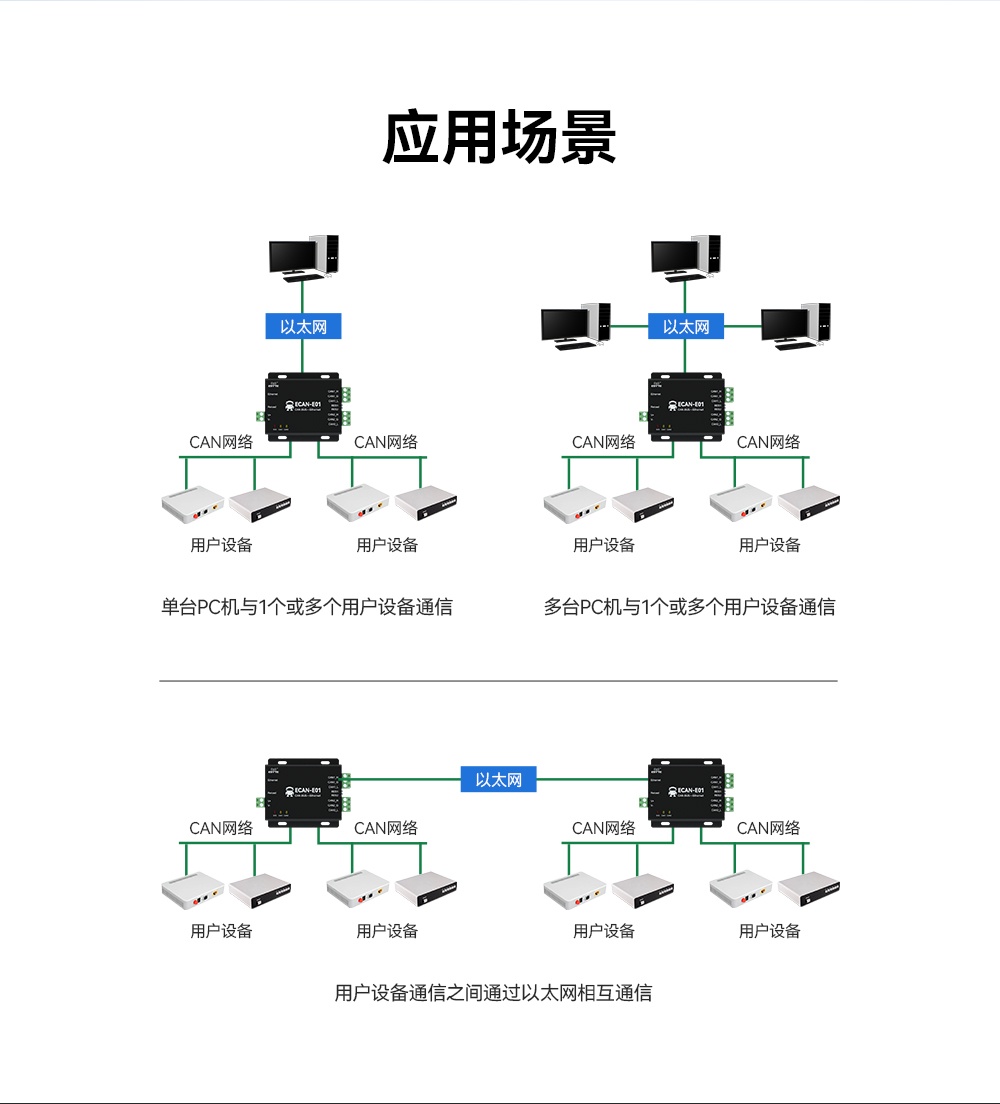

產品簡介：ECAN-E01是億佰特開發的一款高性能工業級以太網與CAN-bus 的數據轉換設備，CAN總線設備內部集成了2路CAN-bus接口、1路EtherNet接口，支持TCP/UDP協議，可以輕松完成CAN-bus網絡和以太網網絡的互通。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| 主要參數 | 參數值 |
| 電源電壓 | 8V~28VDC，超過 28V 可能會燒毀，推薦 12V 或者 24V 供 電 |
| 網口規格 | 標準 RJ45，支持 10Mbps |
| 網絡協議 | IP、 TCP/UDP |

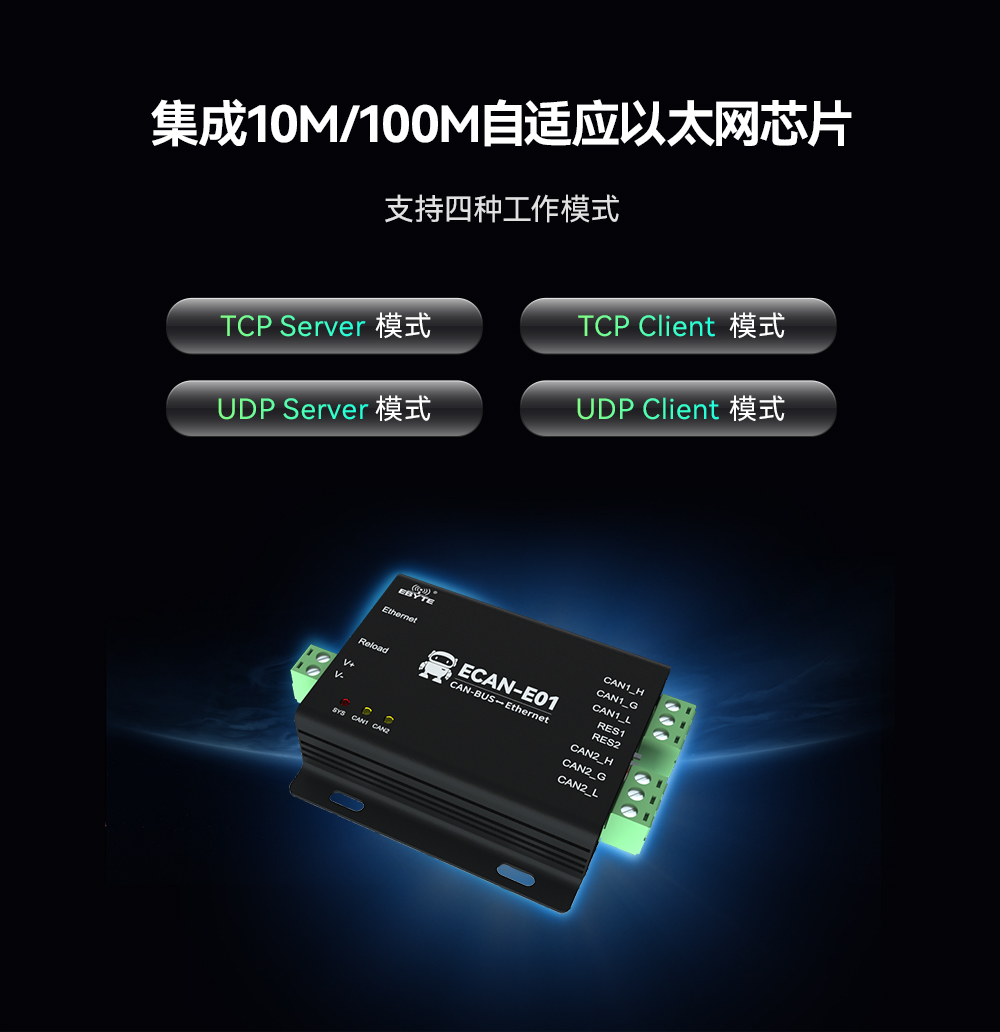

| 簡單透?jìng)鞣绞?/span> | TCP Server、TCP Client、UDP Server、UDP Client |
| TCP Server 連接 | 最大支持 14 路 TCP 連接 |
| IP 獲取方式 | 靜態 IP、 DHCP |
| 域名解析 | 支持 |
| 用戶配置 | 上位機配置 |

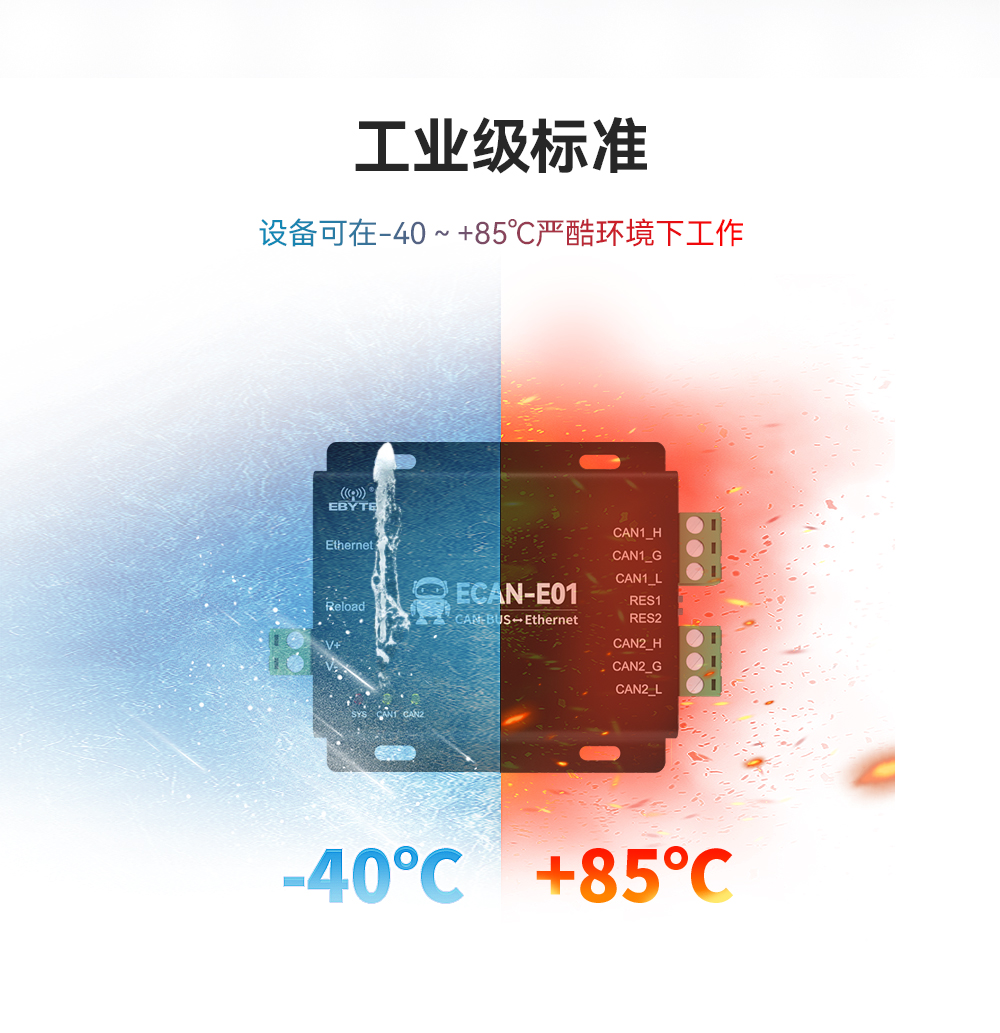

| 工作溫度 | -40 ~ +85℃，工業級 |
| 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |

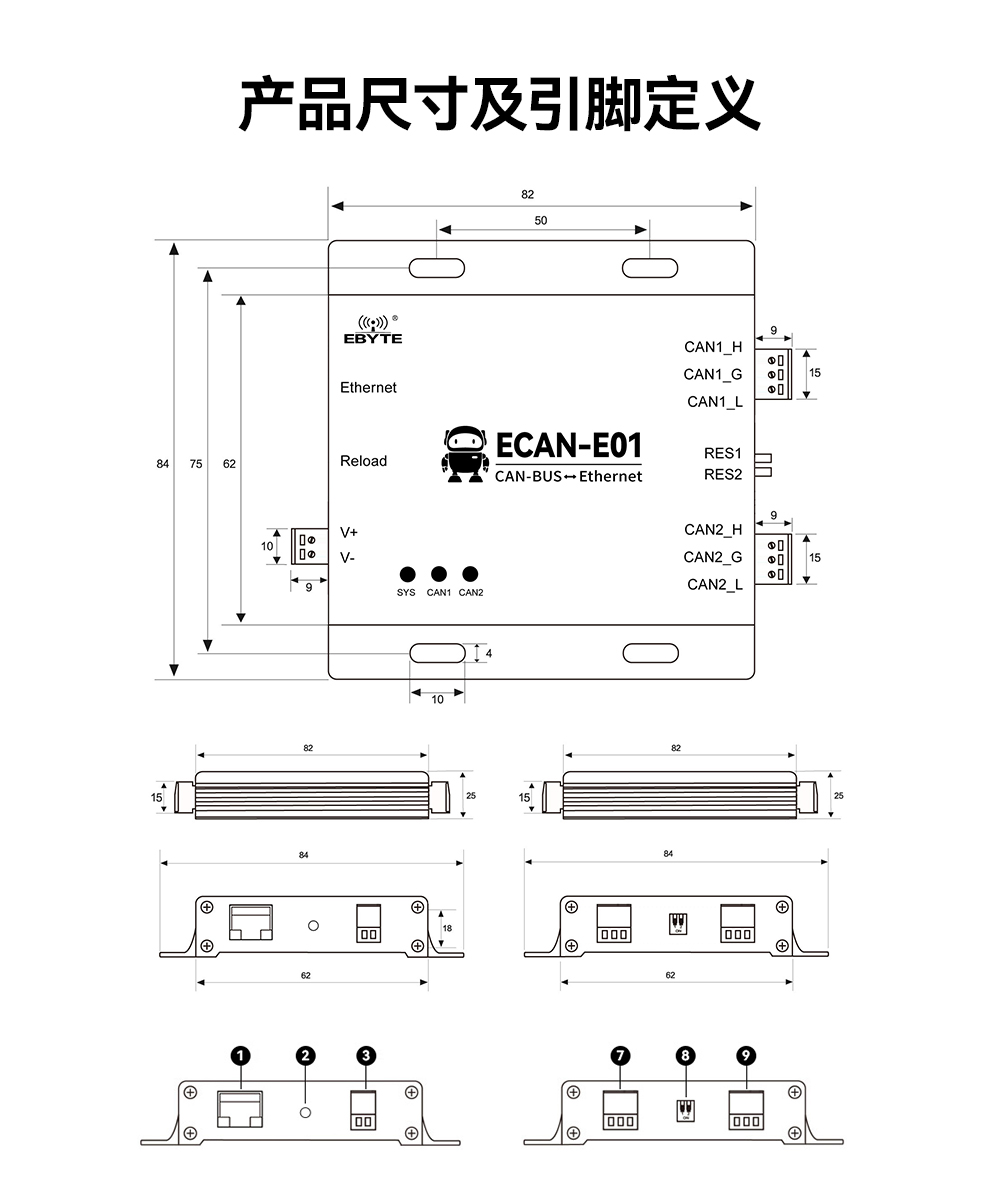

| 尺寸大小 | 見尺寸圖 |
| 平均重量 | 120g |
| 儲存溫度 | -40～+85℃，工業級 |

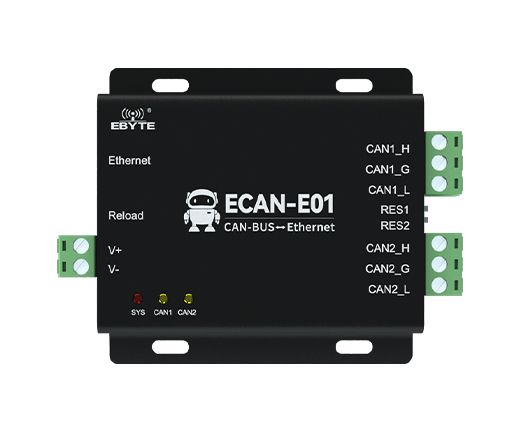

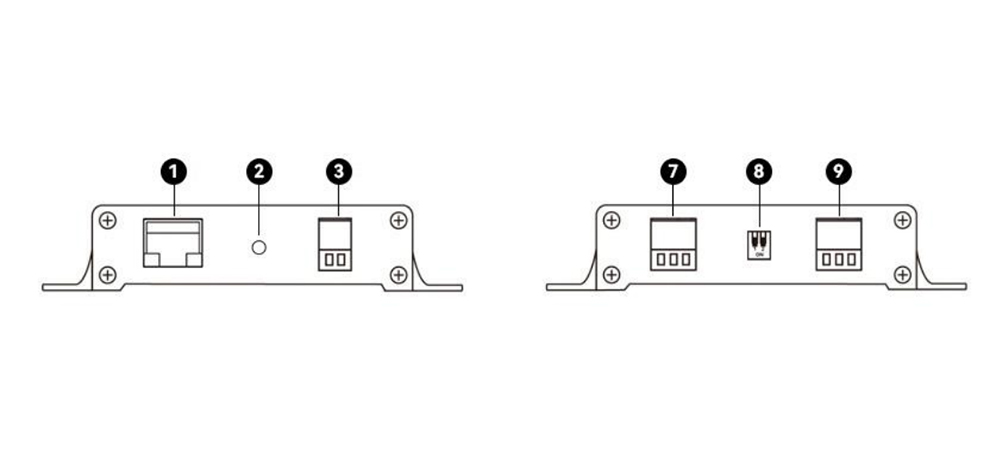

| 腳號 | 功能 | 說明 |
| 1 | ETHERNET | 以太網接口，標準 RJ45 接口，與設備或者 PC 相連接 |
| 2 | Reload | Reload 按鍵，長按 5s 以上恢復出廠 |
| 3 | V+ | 電源正極接口，5.08 鳳凰頭，(默認 8-28V），建議 12V/24V |
| V- | 電源負極接口 5.08 鳳凰頭 | |
| 4 | SYS | 電源指示燈（紅），接入網絡（黃燈閃爍） |
| 5 | CAN1/ERR | CAN1 數據燈（綠），數據報錯燈（紅） |
| 6 | CAN2/ERR | CAN2 數據燈（綠），數據報錯燈（紅） |
| 7 | CAN2_H | CAN2 通道總線高，5.08 鳳凰頭 |
| CAN2_G | CAN2 通道總線地，5.08 鳳凰頭 | |
| CAN2_L | CAN2 通道總線低，5.08 鳳凰頭 | |
| 8 | 撥碼 RES1 | CAN1 通道 120 歐電阻撥碼開關 |
| 撥碼 RES2 | CAN2 通道 120 歐電阻撥碼開關 | |
| 9 | CAN1H | CAN1 通道總線高，5.08 鳳凰頭 |
| CAN1G | CAN1 通道總線地，5.08 鳳凰頭 | |
| CAN1L | CAN1 通道總線低，5.08 鳳凰頭RS422總線數據T+/RS485總線數據A |
| 產品說明書 |
【用戶手冊】ECAN-E01 UserManual_CN  |
| 工具軟件 |
| 【參數配置】ECAN-E01上位機 |
| 【波特率換算表】自定義波特率換算表 |

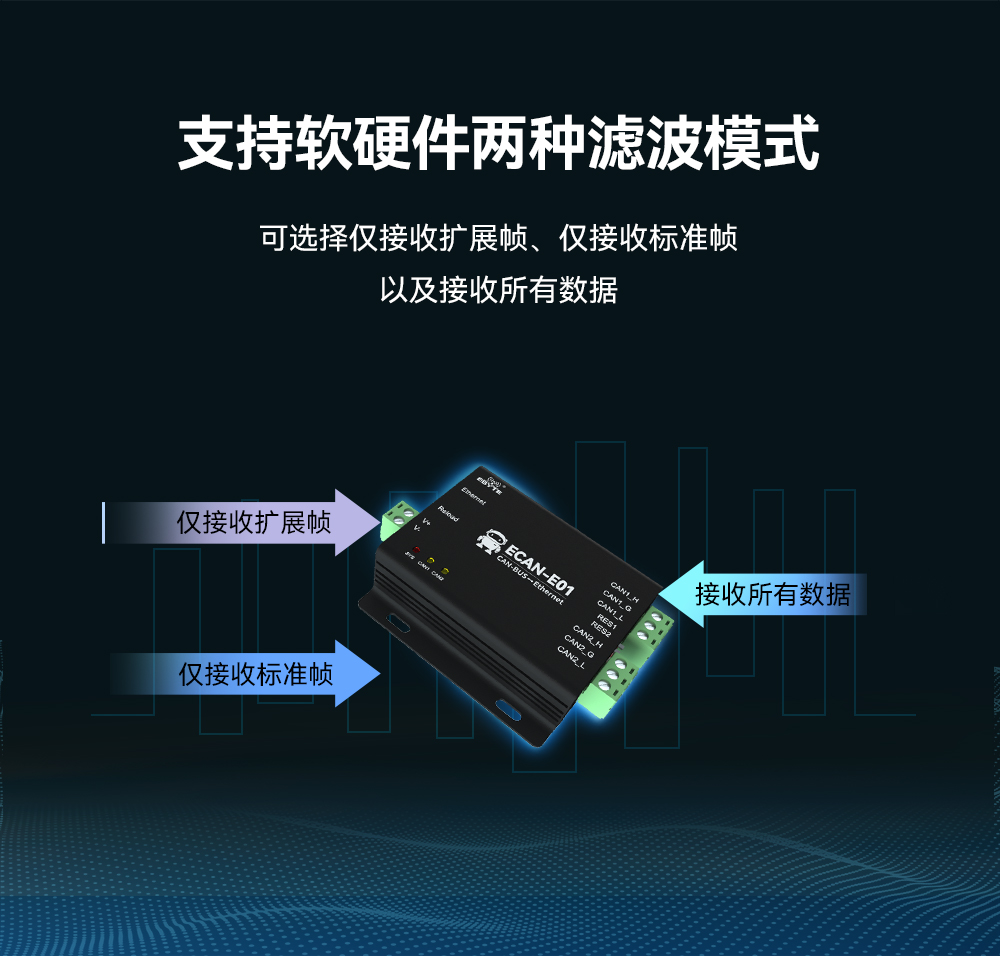

| 【過濾說明】ECAN-E01軟件過濾和硬件過濾說明 |
