接口類型：RS485
工作電壓：8～28V
CAN波特率：115200 bps

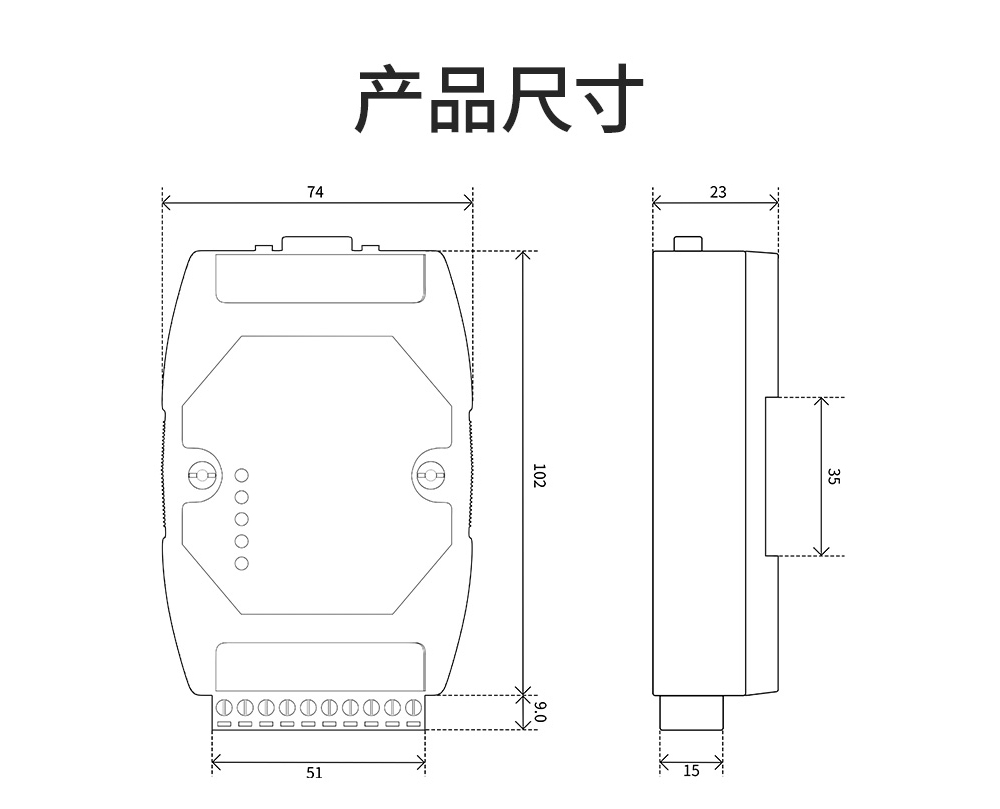

產品尺寸：111*74*34mm
產品重量：187g

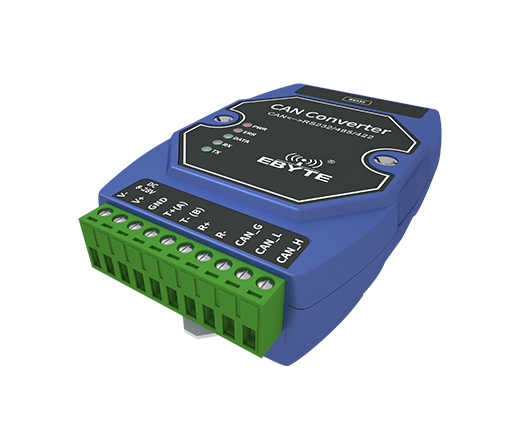

產品簡介：ECAN-401S是成都億佰特電子科技公司有限公司自主研發的一款小型智能協議轉換產品。產品使用 8V～28V 寬電壓供電，集成1路CAN-BUS接口、1路RS485接口、1路RS232接口和1路RS422接口，可實現CAN與RS485/RS232/RS422串口不同協議數據之間的雙向轉換。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 主要參數 | 參數值 |
| 供電電壓 | 8～28V |
| CAN波特率 | 100K bps |
| 串口波特率 | 115200 bps |
| 數據位 | 8 |
| 停止位 | 1 |
| 透明傳輸 | 支持 |
| 透明帶標識轉換 | 支持 |
| 協議轉換 | 支持 |
| Modbus協議轉換 | 支持 |
| 自定義協議轉換 | 支持 |
| 透?jìng)髂Ｊ?/span> | 接收所有數據類型 |

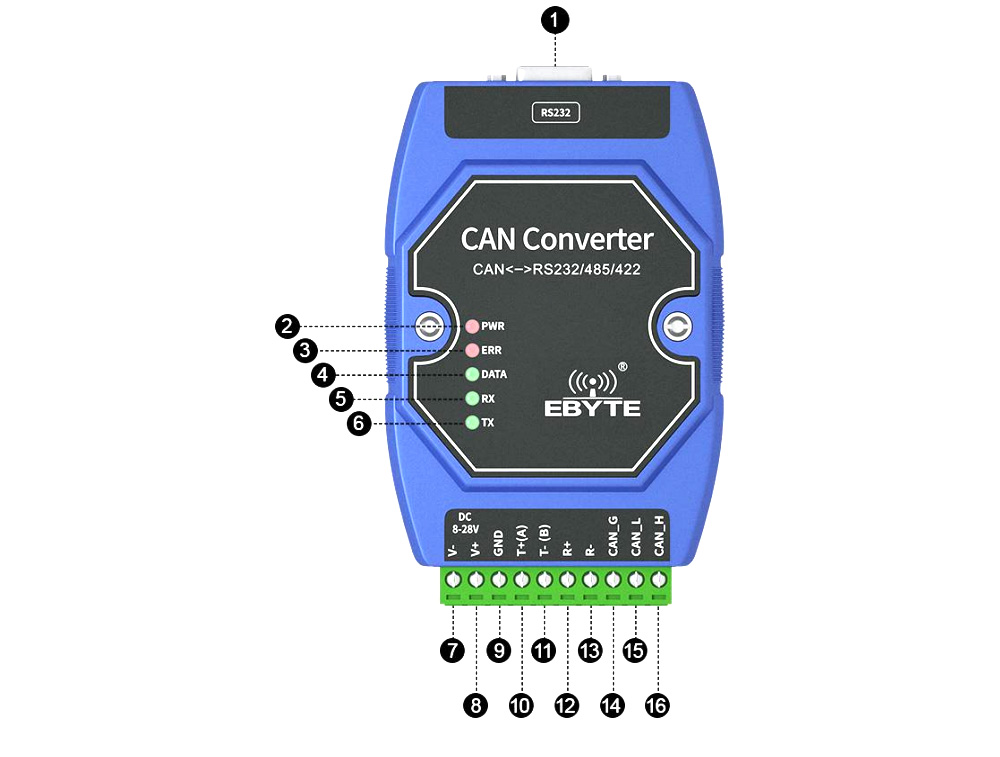

| 腳號 | 功能 | 說明 |
| 1 | RS232 | DB9通信端子 |

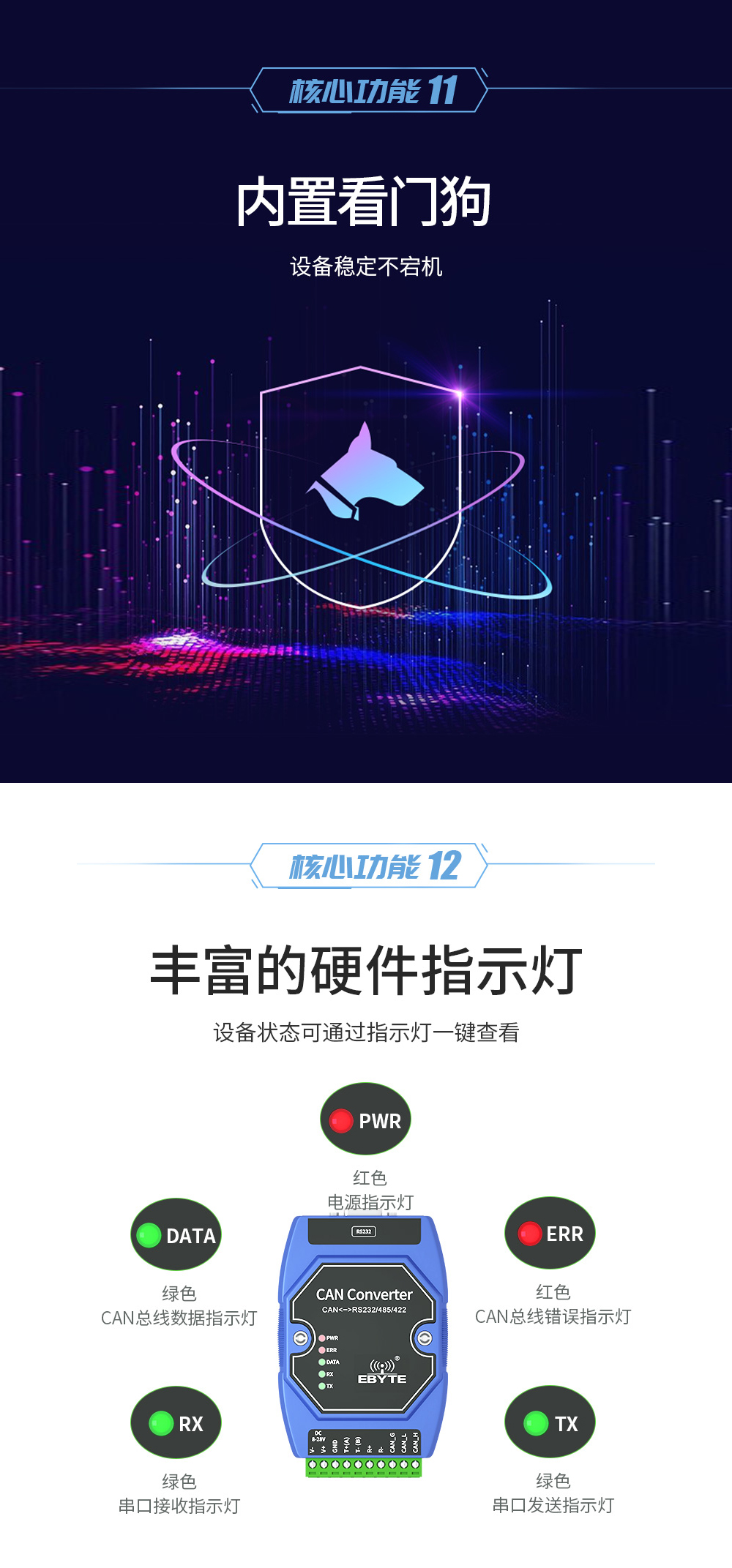

| 2 | PWR | 電源指示燈 |
| 3 | CAN_ERR | 錯誤燈 |
| 4 | CAN_DATA | 數據燈 |
| 5 | RX | 串口接收指示燈 |
| 6 | TX | 串口發送指示燈 |
| 7 | V- | 電源負 |
| 8 | V+ | 電源正，默認8-28V（可定制標準5V版本），建議12V/24V |
| 9 | GND | RS485/RS422公共端，外接其它設備RS485/RS422設備的GND |
| 10 | T+(A) | RS422總線數據T+/RS485總線數據A |
| 11 | T-(B) | RS422總線數據T-/RS485總線數據B |
| 12 | R+ | RS422總線數據R+ |
| 13 | R- | RS422總線數據R |
| 14 | CAN_G | CAN接地 |
| 15 | CAN_L | CAN通信接口 |
| 16 | CAN_H | CAN通信接口 |
