接口信號：以太網
接口方式：UART串口
工作電壓：3.0～5.5V
尺寸大小：27*27*2.8mm
產品重量：5/20g±1g

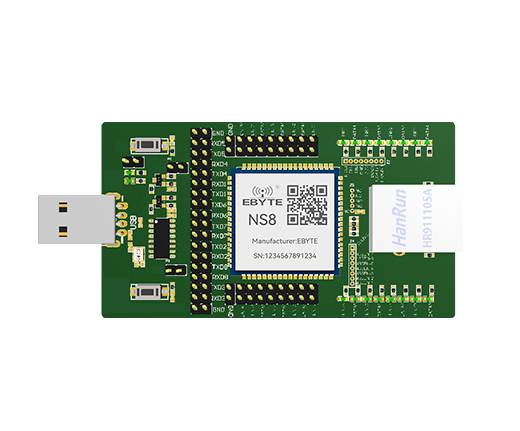

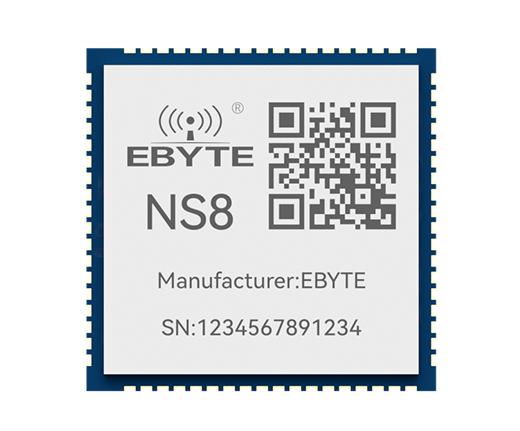

產品簡介NS8/NS8-TB是實現串口數據?以太網數據轉換的以太網串口服務器模組；具有多種Modbus網關模式以及TCP/DUP/MQTT/HTTP物聯網網關模式，可滿足各類串口設備/PLC的聯網功能。模組采用LCC封裝，便于用戶設備集成在PCB板上。NS8-TB測試套件自帶USB轉TTL電路無需用戶在外接轉換器，并引出復位和恢復出廠設置引腳外接按鍵方便操作、同時也將運作狀態指示引腳外接LED方便用戶觀察狀態。
| 項目 | 說明 |
| 工作電壓 | 3.0～5.5V（DC） |
| 工作電流 | 200mA @ 5V |
| 串口電平 | TTL 電平（3.3V） |
| 工作模式 | TCP Server （默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| Socket 連接 | TCP 服務器最多支持 16 路客戶端連接 |
| 網絡協議 | IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT |
| IP 地址 | 可自定義（默認，192.168.3.7） |
| 域名解析 | 支持 |
| DNS 域名解析服務器 | 可自定義（默認 114.114.114.114） |
| 配置方式 | 配置工具、AT 指令 |
| 本地端口 | 可自定義（默認，通道 1～通道 8：8001-8008） |
| 子網掩碼 | 255.255.255.0（默認，可自定義） |
| 網關 | 192.168.3.1（默認，可自定義） |
| 串口緩存 | 512Byte |
| 打包機制 | 512 Byte |
| 串口波特率 | 2400 ～ 115200 bps（默認 115200） |
| 數據位 | 8 |
| 停止位 | 1（默認）、2 |
| 校驗位 | None（默認）、 Odd、Even |

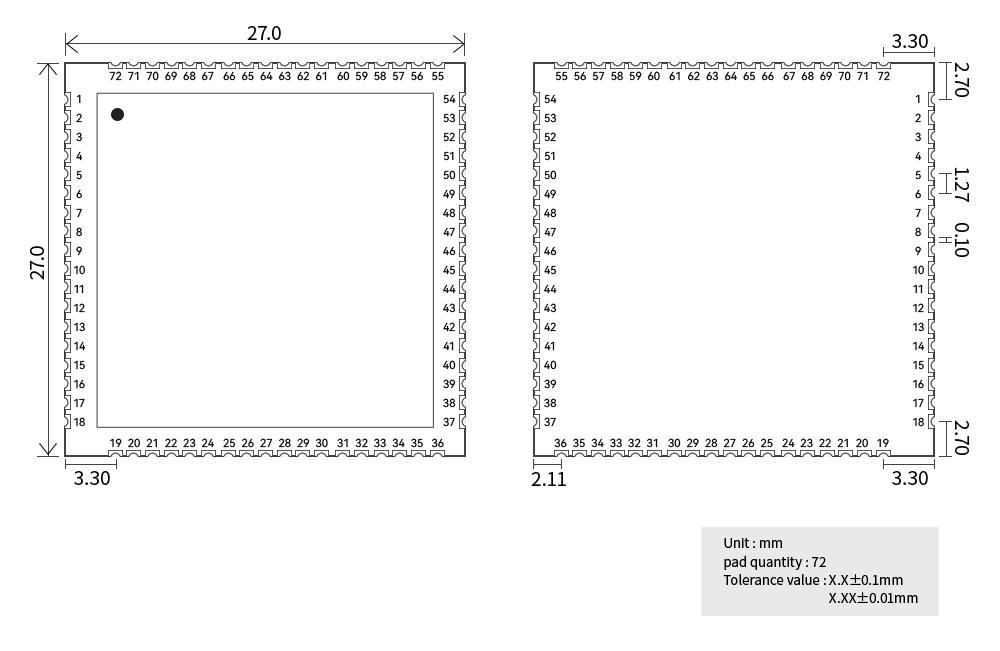

| 產品尺寸 | 27×27× 2.8 mm （L×W×H） |
| 產品重量 | 3.5g |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |
| 序號 | 引腳 | 功能描述 |
| 1 | GND | 公共接地端，電源負端輸入； |
| 2 | NC | 默認懸空； |
| 3 | NC | 默認懸空； |
| 4 | NC | 默認懸空； |
| 5 | NC | 默認懸空； |
| 6 | NC | 默認懸空； |
| 7 | GND | 公共接地端，電源負端輸入； |
| 8 | GND | 公共接地端，電源負端輸入； |
| 9 | GND | 公共接地端，電源負端輸入； |
| 10 | GND | 公共接地端，電源負端輸入； |
| 11 | TXD6 | 串口發送數據，僅支持3.3VTTL，若接5V需電平轉換； |
| 12 | RXD6 | 串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換； |
| 13 | TXD7 | 串口發送數據，僅支持3.3VTTL，若接5V需電平轉換； |
| 14 | RXD7 | 串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換； |
| 15 | TXD2 | 串口發送數據，僅支持3.3VTTL，若接5V需電平轉換； |
| 16 | RXD2 | 串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換； |
| 17 | TXD8 | 串口發送數據，僅支持3.3VTTL，若接5V需電平轉換； |
| 18 | RXD8 | 串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換； |
| 19 | GND | 公共接地端，電源負端輸入； |
| 20 | GND | 公共接地端，電源負端輸入； |
| 21 | VCC | 電源正輸入，支持 3-5.5V 輸入，可與 22 號腳同時使用； |
| 22 | VCC | 電源正輸入，支持 3-5.5V 輸入；可與 21 號腳同時使用； |
| 23 | DATA8 | 串口8數據指示燈引腳，有數據交互時輸出 50ms 方波； |
| 24 | LINK8 | 串口8數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平； |
| 25 | DATA7 | 串口7數據指示燈引腳，有數據交互時輸出 50ms 方波； |
| 26 | LINK7 | 串口7數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平； |
| 27 | DATA6 | 串口6數據指示燈引腳，有數據交互時輸出 50ms 方波； |
| 28 | LINK6 | 串口6數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平； |
| 29 | DATA5 | 串口5數據指示燈引腳，有數據交互時輸出 50ms 方波； |
| 30 | LINK5 | 串口5數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平； |
| 31 | TXD3 | 串口發送數據，僅支持3.3VTTL，若接5V需電平轉換； |
| 32 | RXD3 | 串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換； |
| 33 | 485EN-2 | 串口 2 RS485 使能引腳，常態為低，發送數據時拉高 |
| 34 | 485EN-3 | 串口 3 RS485 使能引腳，常態為低，發送數據時拉高 |
| 35 | 485EN-4 | 串口 3 RS485 使能引腳，常態為低，發送數據時拉高 |
| 36 | 485EN-1 | 串口 1RS485 使能引腳，常態為低，發送數據時拉高 |
| 37 | 485EN-8 | 串口 8 RS485 使能引腳，常態為低，發送數據時拉高 |
| 38 | 485EN-7 | 串口 8 RS485 使能引腳，常態為低，發送數據時拉高 |
| 39 | 485EN-6 | 串口 6RS485 使能引腳，常態為低，發送數據時拉高 |
| 40 | 485EN-5 | 串口 5 RS485 使能引腳，常態為低，發送數據時拉高 |
| 41 | SPDLED | 網口數據指示燈 |
| 42 | LINKLED | 網口連接指示燈 |
| 43 | RX+ | 以太網接收 RX+信號； |
| 44 | RX- | 以太網接收 RX-信號； |
| 45 | TX+ | 以太網發送 TX+信號； |
| 46 | TX- | 以太網發送 TX-信號； |
| 47 | RESTORE | 復位引腳，拉低 5 秒以上生效 |
| 48 | TXD1 | 串口發送數據，僅支持3.3VTTL，若接5V需電平轉換； |
| 49 | RXD1 | 串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換； |
| 50 | NC | 默認懸空； |
| 51 | NC | 默認懸空； |
| 52 | NC | 默認懸空； |
| 53 | 3.3V | 可輸出電壓 3.3V； |
| 54 | GND | 公共接地端，電源負端輸入； |
| 55 | NC | 默認懸空； |
| 56 | NC | 默認懸空； |
| 57 | NC | 默認懸空； |
| 58 | NC | 默認懸空； |
| 59 | NRST | 模塊復位，拉低 1ms 以上生效 |
| 60 | NET | 網絡連接指示燈，連接成功輸出2S方波連接不成功輸出1S矩形波，0.9S拉高，0.1S拉低 |
| 61 | TXD4 | 串口發送數據，僅支持3.3VTTL，若接5V需電平轉換； |
| 62 | RXD4 | 串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換； |
| 63 | TXD5 | 串口發送數據，僅支持3.3VTTL，若接5V需電平轉換； |
| 64 | RXD5 | 串口接收數據，僅支持 3.3V TTL，若接 5V 需電平轉換； |
| 65 | LINK1 | 串口1數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平； |
| 66 | DATA1 | 串口1數據指示燈引腳，有數據交互時輸出 50ms 方波； |
| 67 | LINK2 | 串口2數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平； |
| 68 | DATA2 | 串口2數據指示燈引腳，有數據交互時輸出 50ms 方波； |
| 69 | LINK3 | 串口3數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平； |
| 70 | DATA3 | 串口3數據指示燈引腳，有數據交互時輸出50ms方波； |
| 71 | LINK4 | 串口4數據鏈路指示燈，UDP模式輸出低電平；其他模式連接成功輸出低電平，無連接輸出高電平； |
| 72 | DATA4 | 串口4數據指示燈引腳，有數據交互時輸出50ms方波； |
