接口信號：以太網
封裝方式：貼片
尺寸大?。?7*19mm
產品重量：2±1g

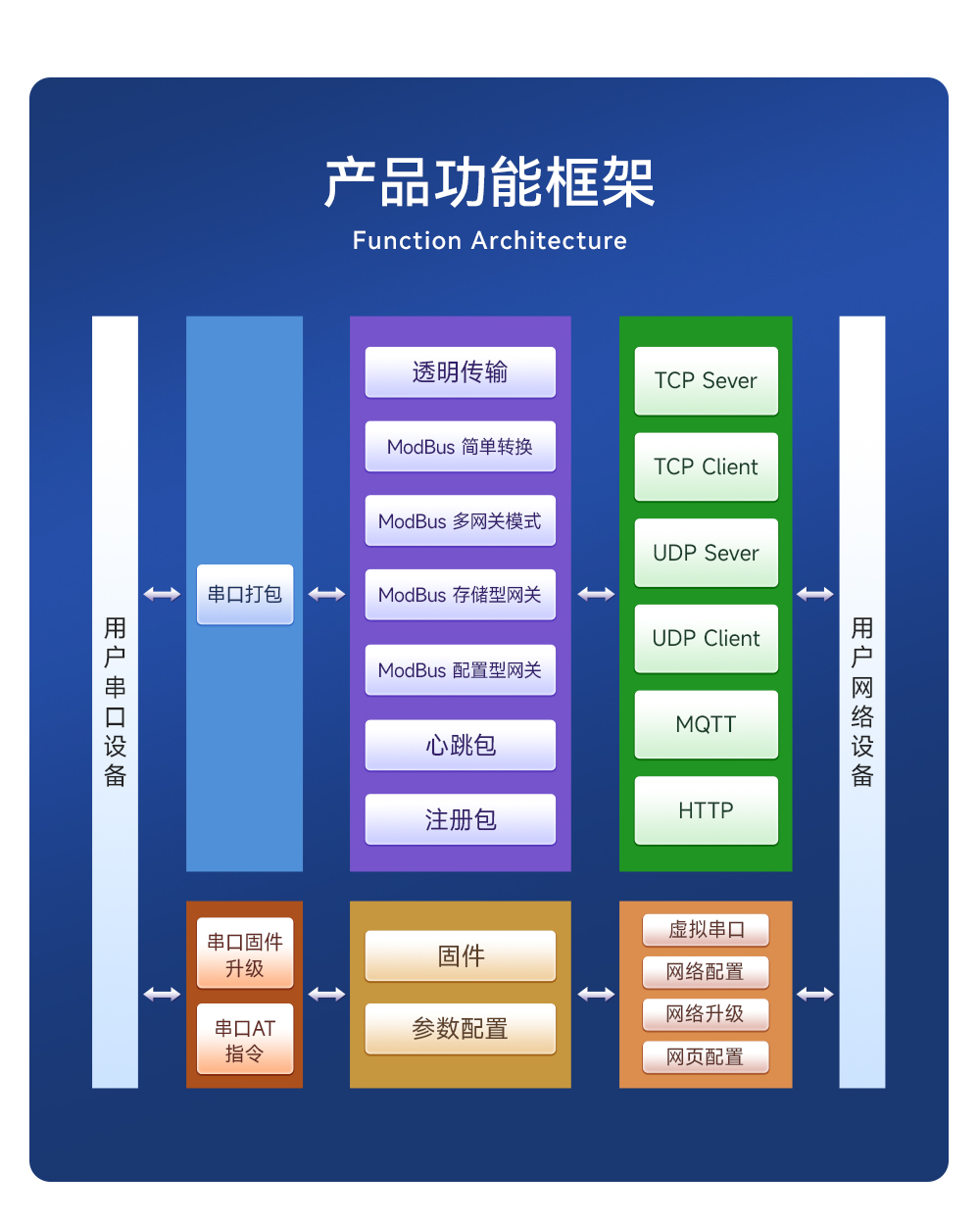

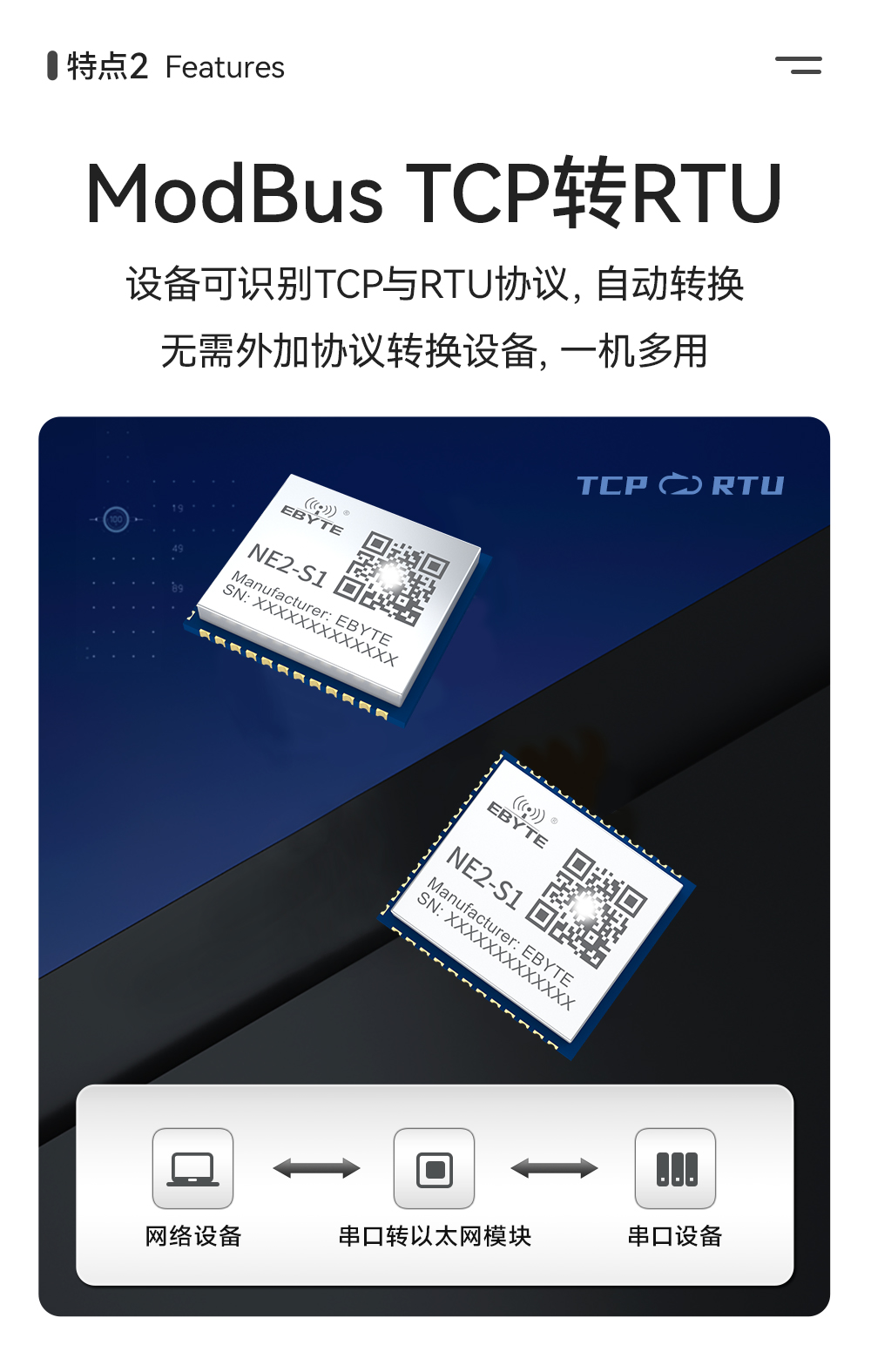

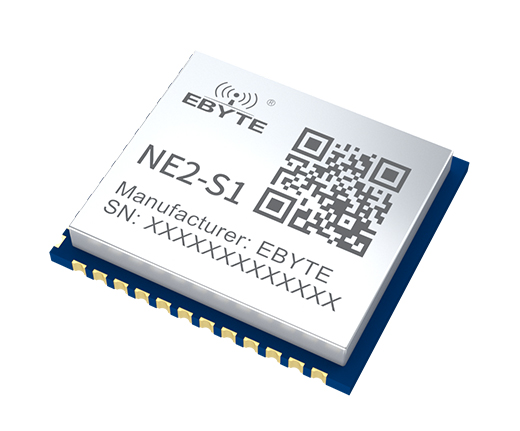

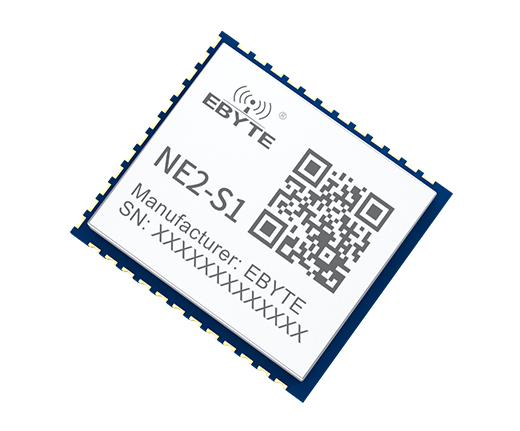

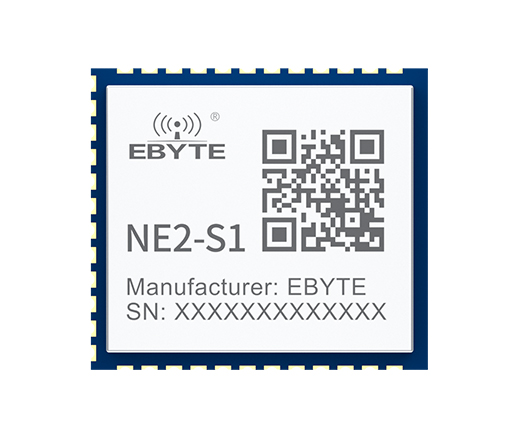

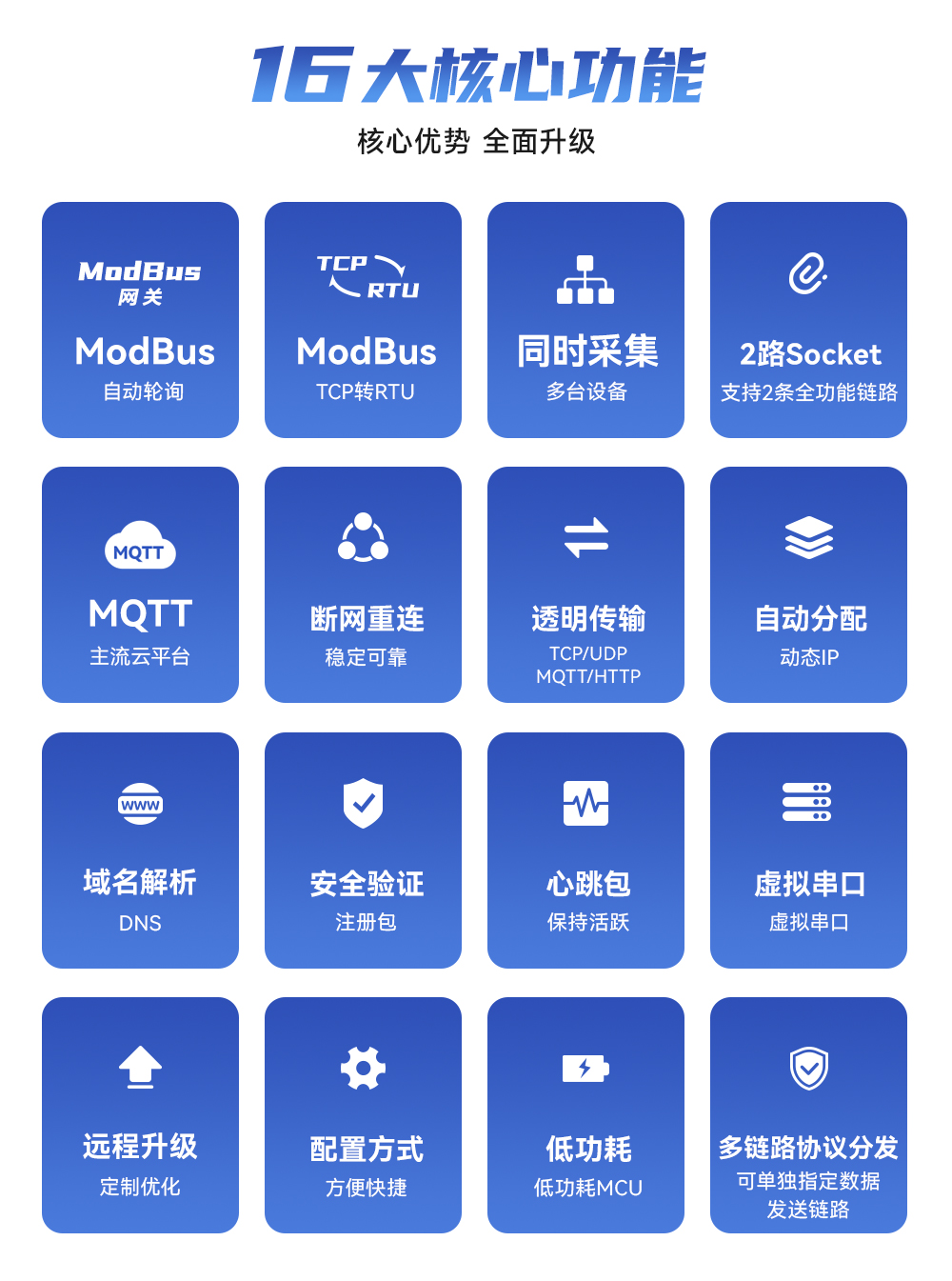

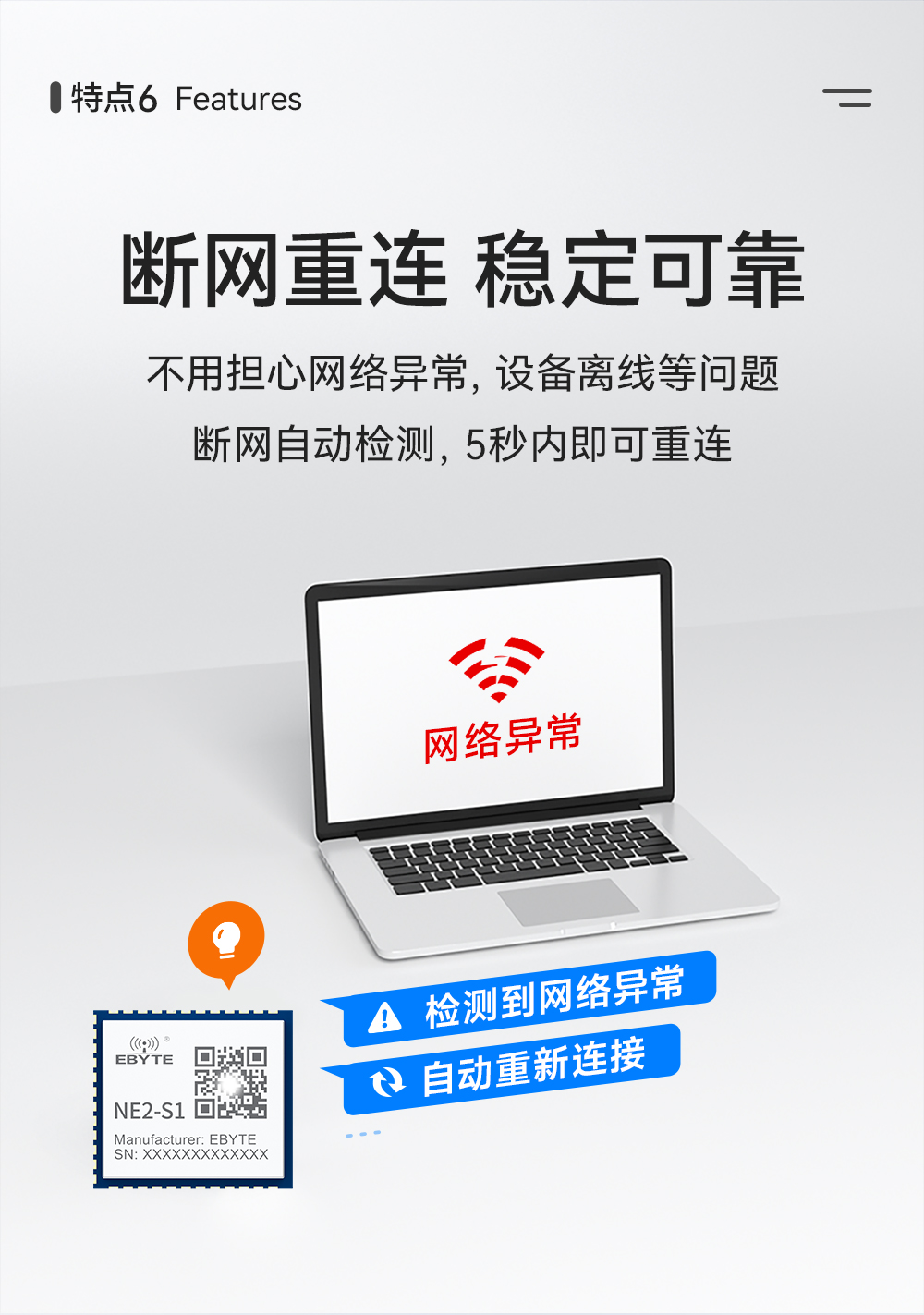

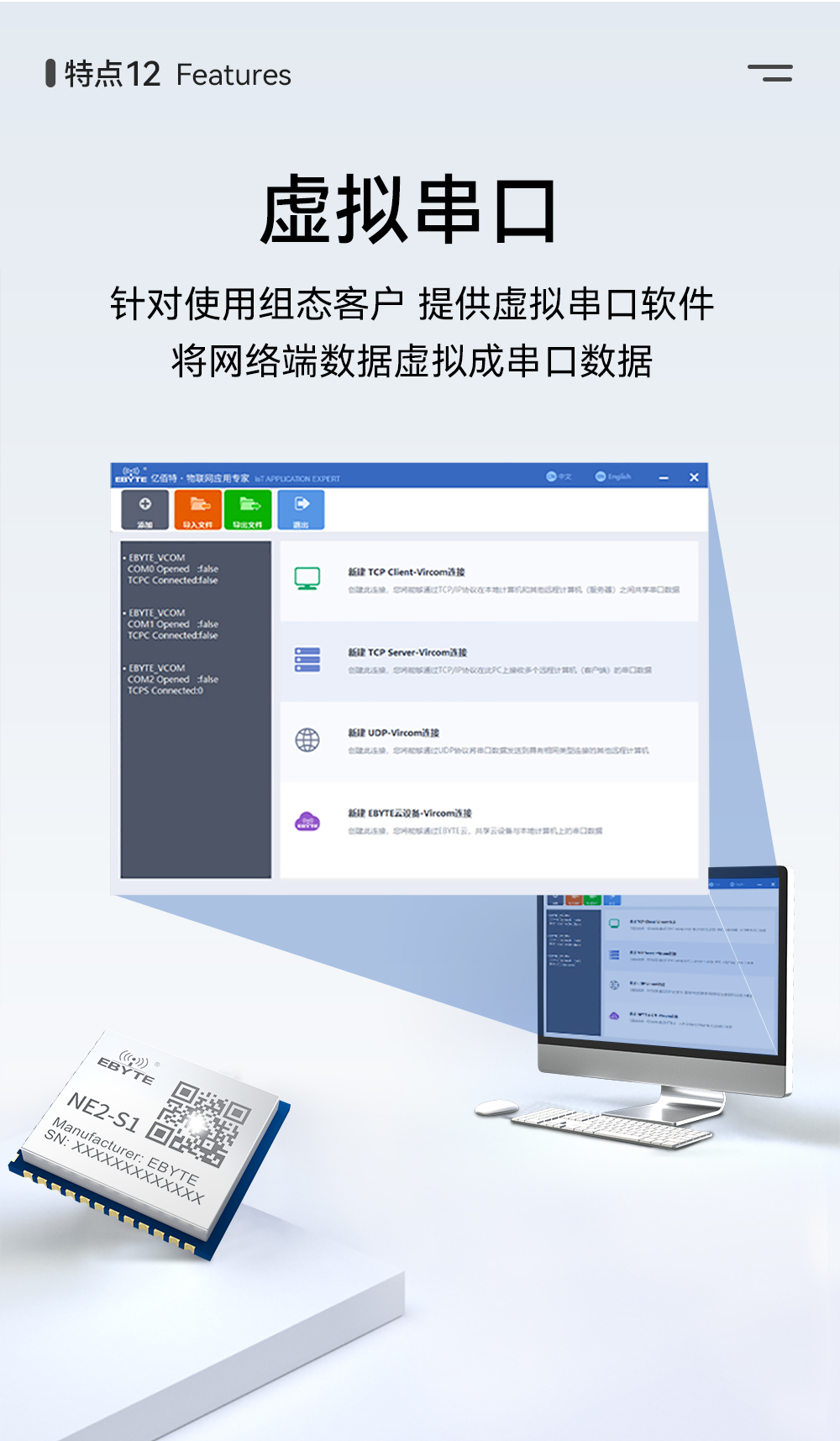

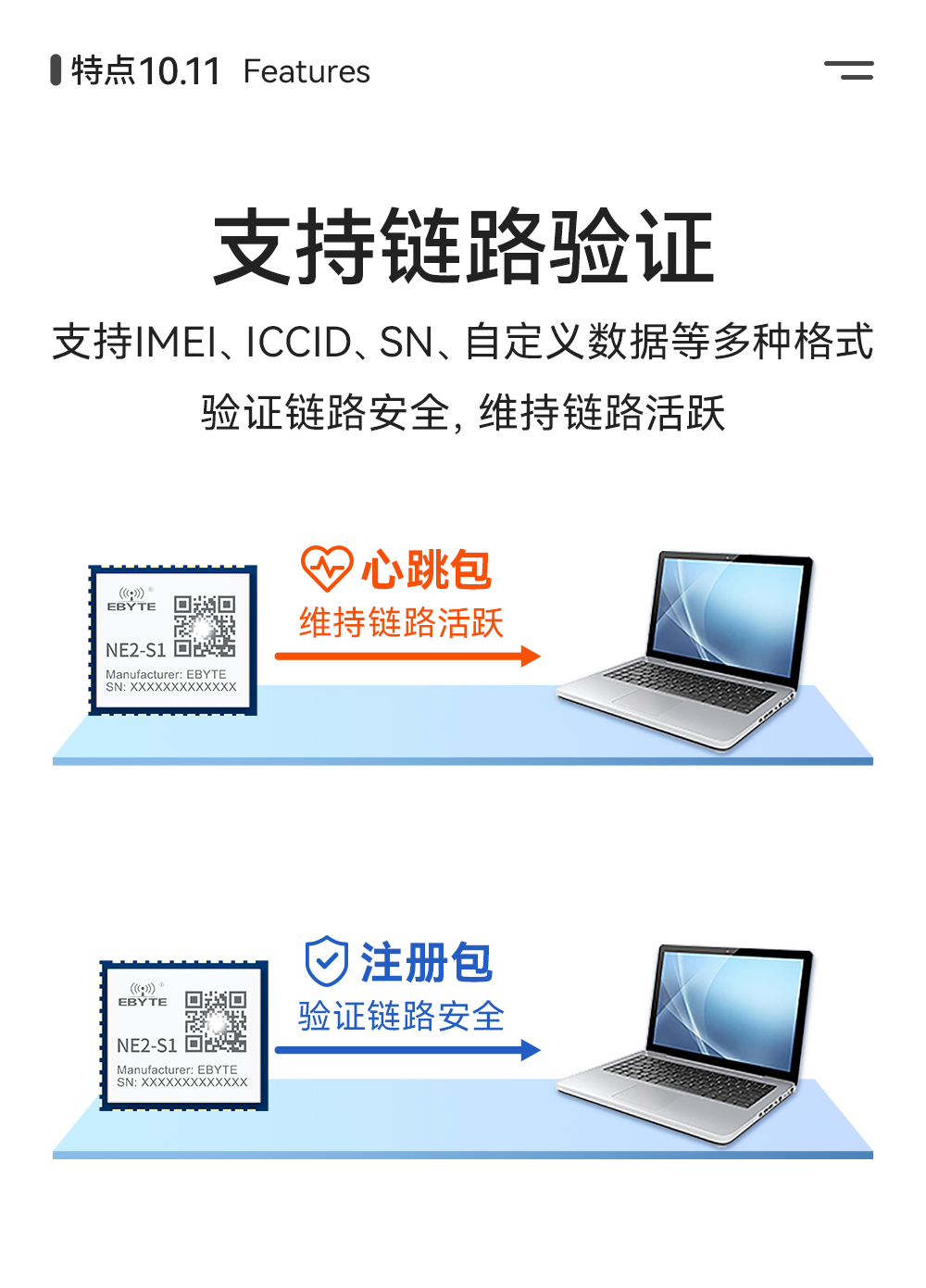

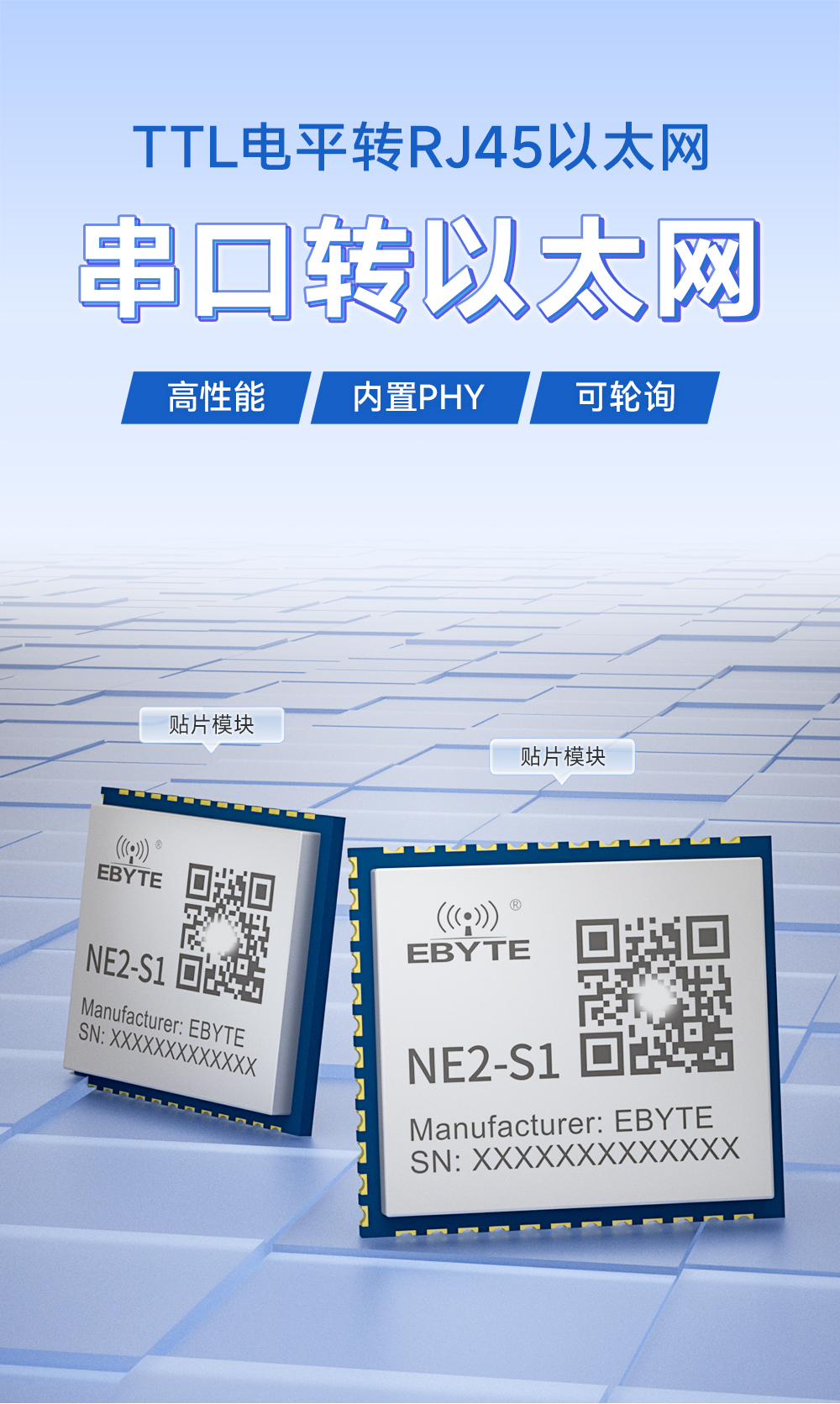

產品簡介：NE2-S1單串口服務器模塊用于實現串口與以太網數據的雙向透明傳輸?shù)拇谵D(zhuǎn)以太網模塊，用戶無需關心具體細節，設備內部完成協議轉換。具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC的聯網功能；采用工業級設計標準，保證設備可靠性。該以太網模塊采用1.27mm郵票孔接口，體積小巧，方便用戶集成到系統中。
| 項目 | 說明 |
| 工作電壓 | DC 3.1~6V（VCC1） 如 5.0V 供電，須使用 VCC 引腳，且 5.0V 供電負載能力建議300mA以上 DC 3.0~3.6V（VCC2） 如 3.3V 供電，推薦使用 VCC2 引腳（不建議接 VCC1 引腳）且3.3V供電負載能力建議300mA以上 兩種供電方式只能選擇其中一種，切記不可同時供電。 |
| 工作電流 | 峰值：180mA@5V(VCC1);170mA@3.3V(VCC2) |
待機：50mA@5V(VCC1);40mA@3.3V(VCC2) | |
| 封裝 | 1.27mm 郵票孔 |
| 工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |

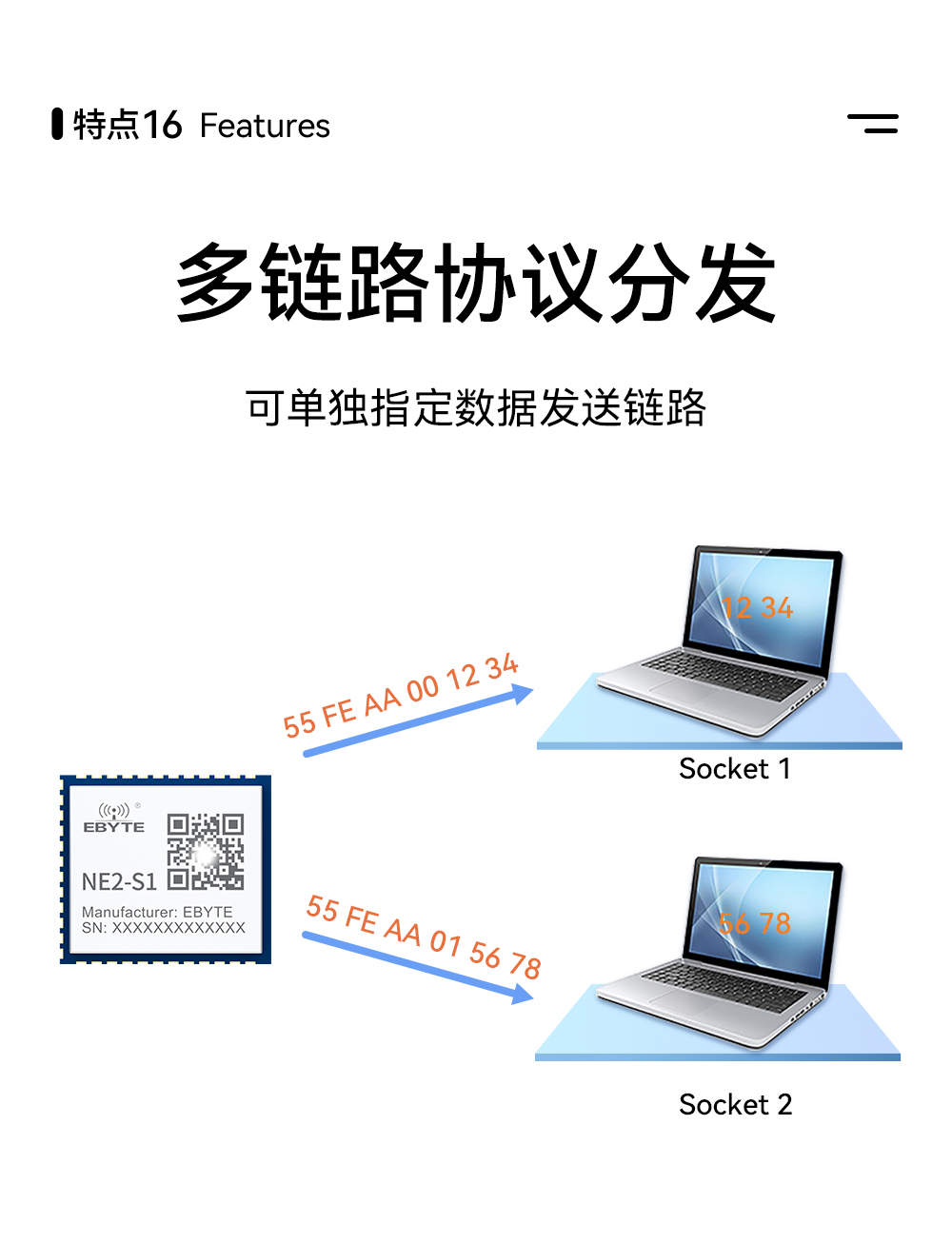

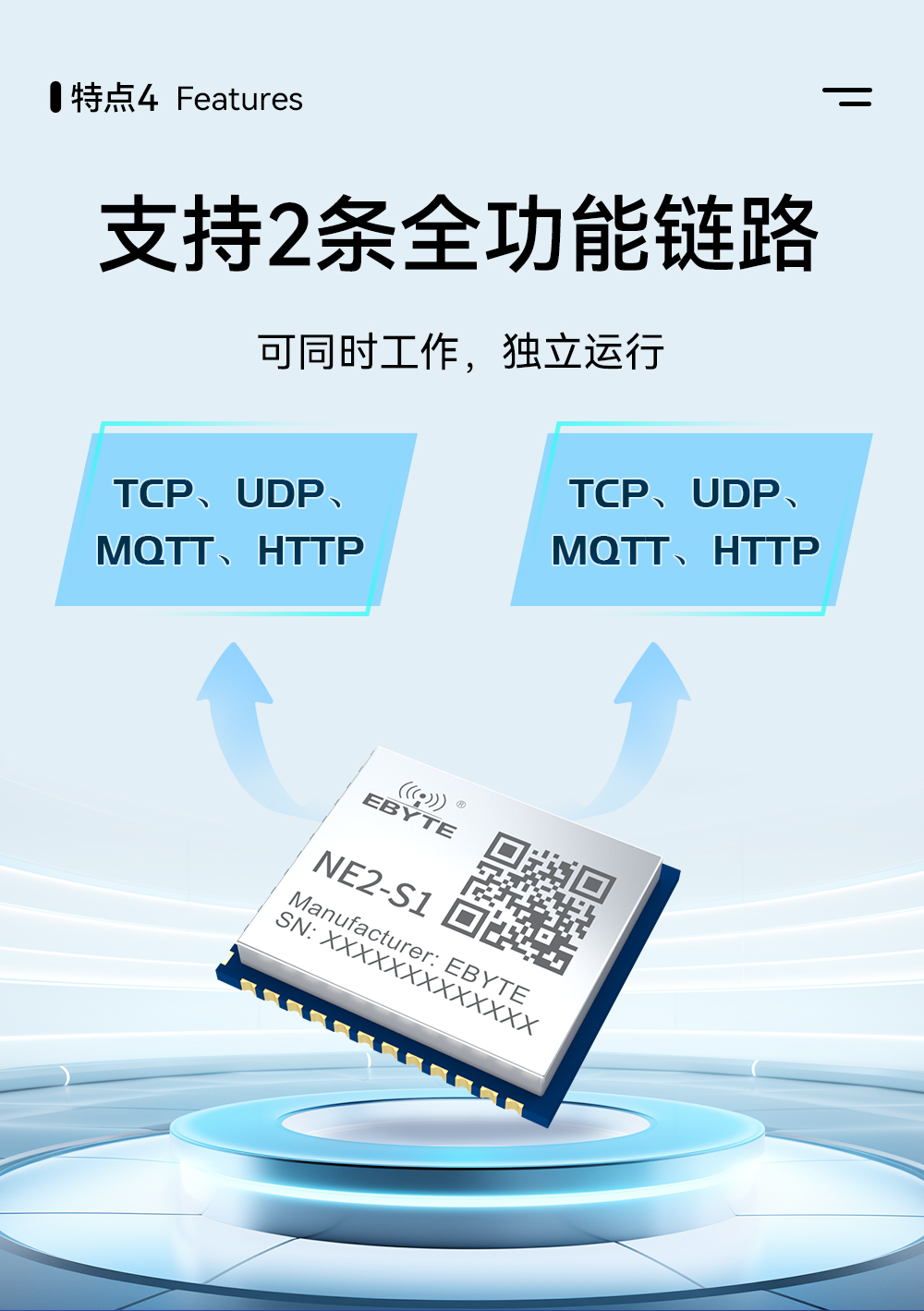

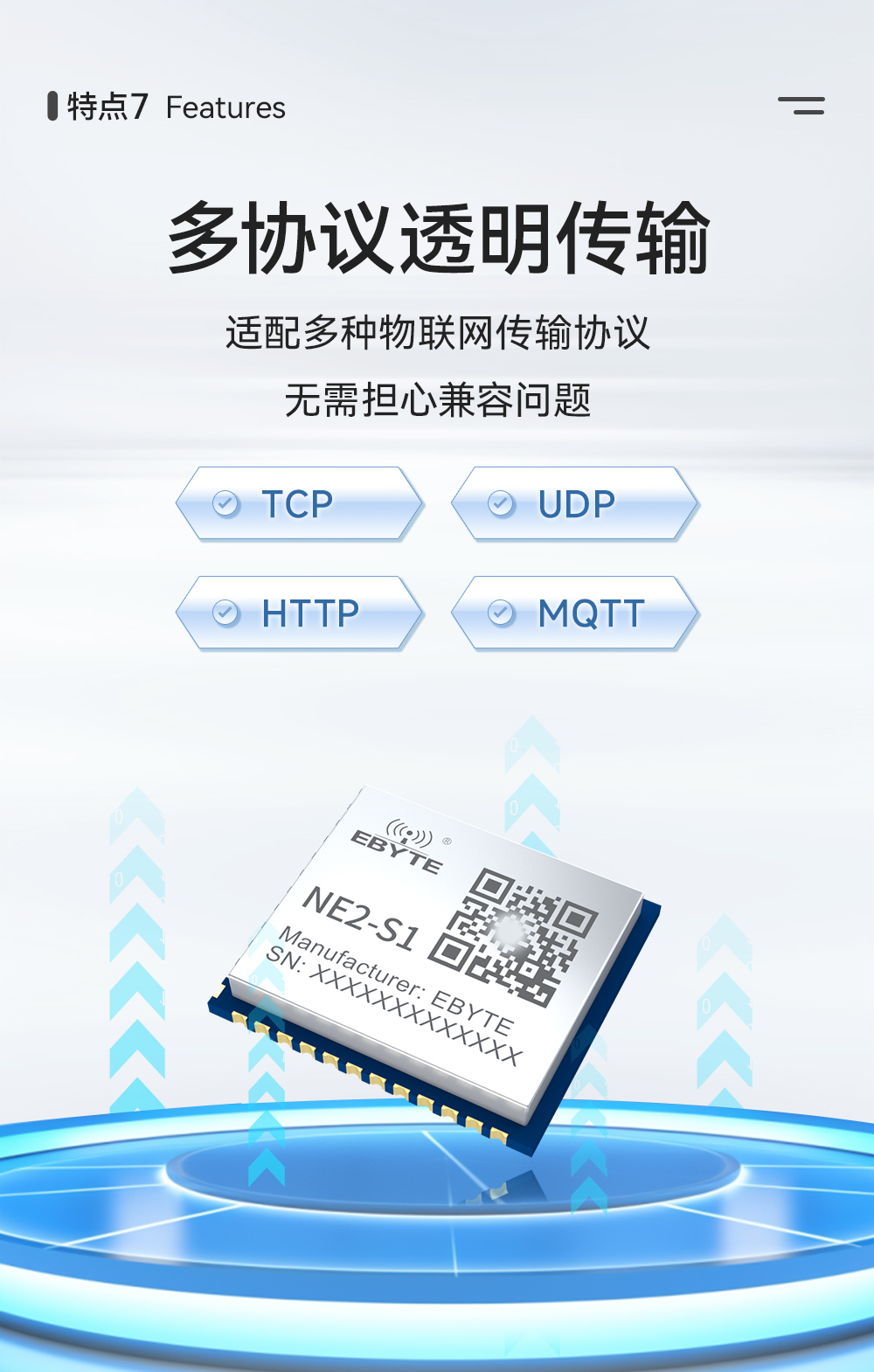

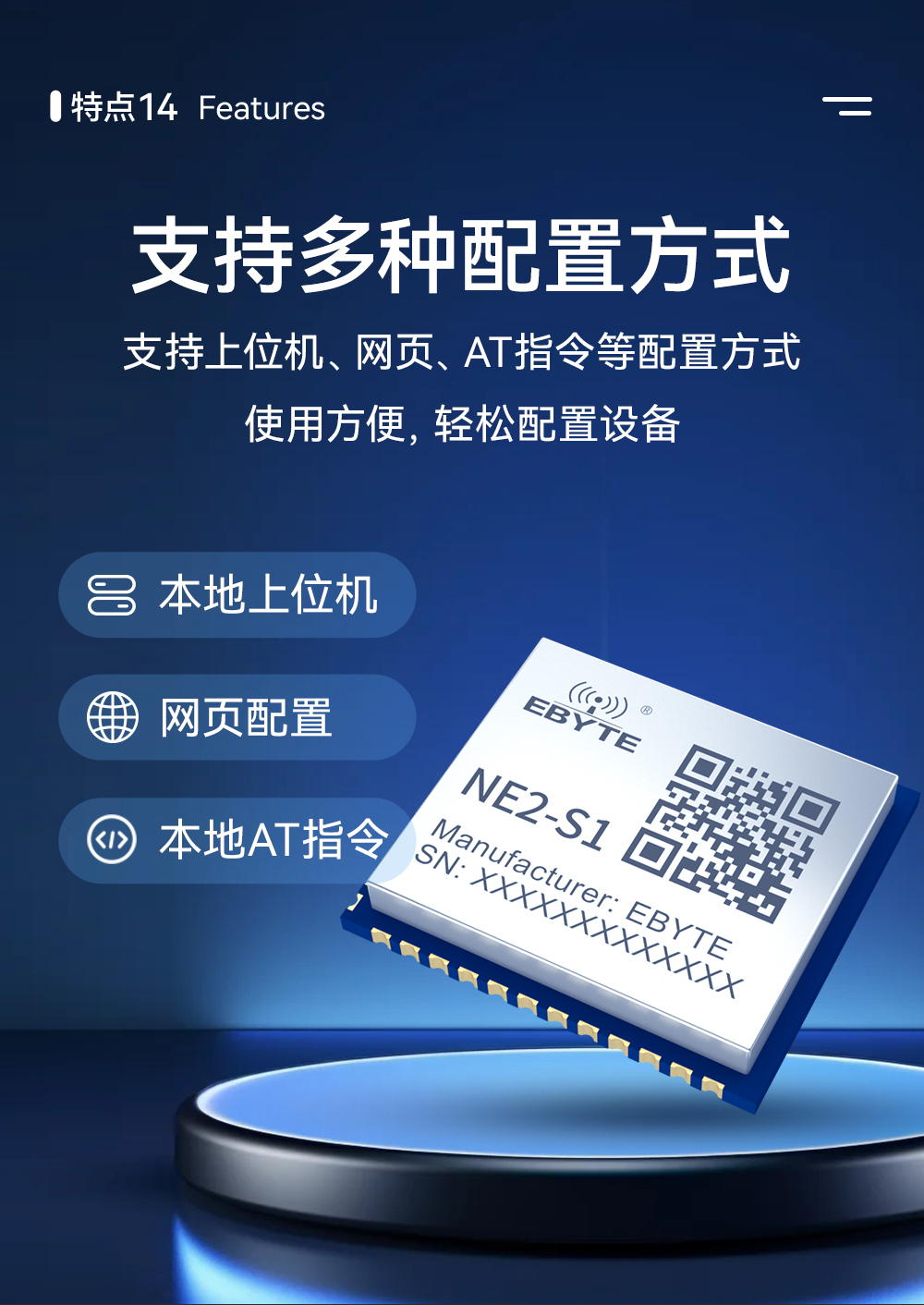

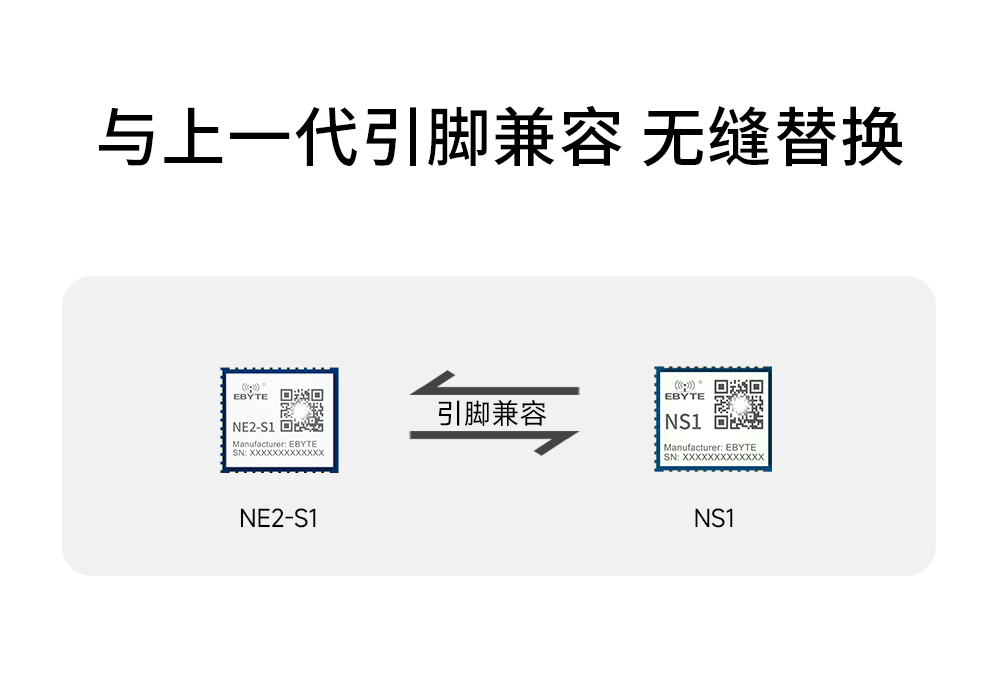

| Socket 連接 | TCP 服務器下單鏈路支持 5 路客戶端連接 |
| 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |
| IP 獲取方式 | 靜態 IP（默認）、DHCP |
| DNS 域名解析 | 支持 |
| 域名解析服務器 | 114.114.114.114（可自定義） |
| 配置方式 | 網頁、參數配置工具、AT 指令 |
| IP 地址 | 192.168.3.7（可自定義） |
| 用戶名 | admin（可自定義） |
| 密碼 | admin（可自定義） |
| 本地端口 | 8886（可自定義） |
| 子網掩碼 | 255.255.255.0（可自定義） |
| 網關 | 192.168.3.1（可自定義） |
| 串口緩存 | 10kByte 或 1024 包 |
| 打包機制 | 最長 1024Byte，1~80 字節空閑時間 |
| 串口波特率 | 600~460800 bps（默認 115200） |
| 數據位 | 5、6、7、8（默認） |
| 停止位 | 1（默認）、1.5、2 |
| 校驗位 | None（默認）、 Odd、Even |
| 產品尺寸 | 19×17mm （L×W×H） |
| 產品重量 | 2g ± 1g |
| 工作溫濕度 | -40~+85℃、5%~95%RH（無凝露） |
| 存儲溫濕度 | -40~+105℃、5%~95%RH（無凝露） |
| 序號 | 引腳功能 | 描述 |
| 1 | RX_P | 以太網接收 RX+信號； |
| 2 | RX_N | 以太網接收 RX-信號； |
| 3 | TX_P | 以太網發送 TX+信號； |
| 4 | TX_N | 以太網發送 TX-信號； |
| 5 | NC | 默認懸空； |
| 6 | NC | 默認懸空； |
| 7 | TXD | 串口發送數據，TTL 電平通訊電壓僅支持 3.3V，若接5V需電平轉換； |
| 8 | NC | 默認懸空； |
| 9 | NC | 默認懸空； |
| 10 | RXD | 串口接收數據，TTL 電平通訊電壓僅支持；3.3V，若接5V需電平轉換； |
| 11 | 485_EN | 串口默認工作在全雙工模式，如外接485芯片，則該引腳外接1k下拉電阻，引腳功能變?yōu)镽S485使能控制引腳，串口發送數據時置高，常態為低； |
| 12 | NC | 默認懸空； |
| 13 | NC | 默認懸空； |
| 14 | NC | 默認懸空； |
| 15 | RST | 外部復位輸入，低電平 100ns 以上有效，內部弱上拉； |
| 16 | NC | 默認懸空； |
| 17 | LINK | 高：網線未連接； 2Hz方波：網線連接正常但是鏈路未連接； 低：網絡鏈路連接成功； |
| 18 | NC | 默認懸空； |
| 19 | NC | 默認懸空； |
| 20 | IO_RST | 恢復出廠引腳，內部弱上拉，可外接復位按鍵，低電平持續5~10s左右恢復出廠設置；低電平持續200~800ms重啟設備； |
| 21 | NC | 默認懸空； |
| 22 | TX_LED | 串口數據發送 LED 指示燈，默認輸出高電平，發送數據時輸出10Hz方波； |
| 23 | GND | 公共接地端，電源負端輸入； |
| 24 | VCC1 | DC 3.1~6V(VCC1)電源正輸入如5.0V供電，須使用VCC引腳，且5.0V供電負載能力建議300mA以上兩種供電方式只能選擇其中一種，切記不可與VCC2同時供電； |
| 25 | GND | 公共接地端，電源負端輸入； |
| 26 | RX_LED | 串口數據接收 LED 指示燈，默認輸出高電平，接收數據時輸出10Hz方波； |
| 27 | NC | 默認懸空； |
| 28 | NC | 默認懸空； |
| 29 | NC | 默認懸空； |
| 30 | NC | 默認懸空； |
| 31 | LINKLED | 10M PHY 指示燈，PHY 協商成功后拉低，有數據收發時閃爍； |
| 32 | SPDLED | 100M PHY 指示燈，PHY 協商成功后拉低，有數據時收發時閃爍； |
| 33 | NC | 默認懸空； |
| 34 | NC | 默認懸空； |
| 35 | VCC2 | DC 3.0~3.6V(VCC2) 如 3.3V 供電，推薦使用 VCC2 引腳（不建議接 VCC1引腳）且3.3V 供電負載能力建議 300mA 以上；兩種供電方式只能選擇其中一種，切記不可與VCC1同時供電； |
| 36 | GND | 公共接地端，電源負端輸入； |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://m.vc0p1s10a.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口信號 | 接口方式 | 網絡協議 | 域名解析 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|
| NS8-V2-TB | 以太網 | TTL串口 | IP、TCP/UDP、IPv4、APR、DHCP、DNS、HTTP、MQTT | 支持 | 89*49 | 貼片式8串口轉以太網模塊測試套件 | ||
| NS4-V2-TB | 以太網 | TTL串口 | IP、TCP/UDP、IPv4、APR、DHCP、DNS、HTTP、MQTT | 支持 | 89*49 | 貼片式4串口轉以太網模塊測試套件 | ||
| NS2-V2-TB | 以太網 | TTL串口 | IP、TCP/UDP、IPv4、APR、DHCP、DNS、HTTP、MQTT | 支持 | 89*49 | 貼片式2串口轉以太網模塊測試套件 | ||
| NS8-V2 | 以太網 | TTL串口 | IP、TCP/UDP、IPv4、APR、DHCP、DNS、HTTP、MQTT | 支持 | 27*27*3 | 貼片式8串口轉以太網模塊 | ||
| NS4-V2 | 以太網 | TTL串口 | IP、TCP/UDP、IPv4、APR、DHCP、DNS、HTTP、MQTT | 支持 | 27*27*3 | 4串口、貼片式以太網模組 | ||
| NS2-V2 | 以太網 | TTL串口 | IP、TCP/UDP、IPv4、APR、DHCP、DNS、HTTP、MQTT | 支持 | 27*27*3 | 貼片式2串口轉以太網模塊 | ||

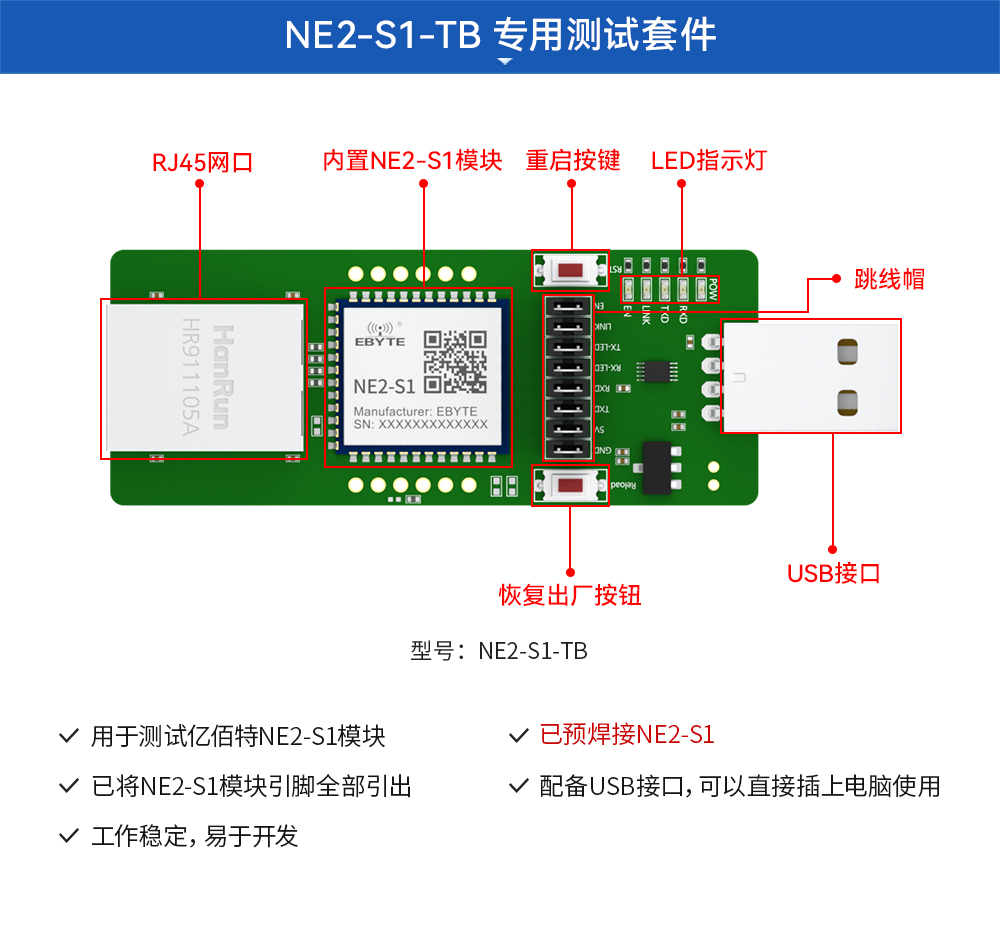

| NE2-S1/NE2-S1-TB | 以太網 | UART串口 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS | 支持 | 17*19*4 | 串口轉以太網貼片模塊 | ||
