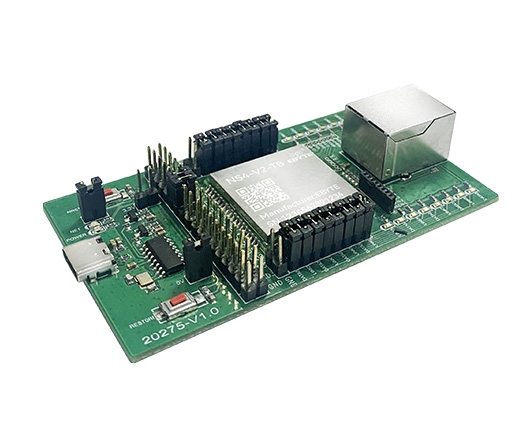

| 項目 | 說明 |
| 工作電壓 | 3.0～5.5V（DC） |
| 工作電流 | 峰值：130mA @ 5V |
| 待機：80mA@5V | |
| 峰值：150mA @ 3.3V | |
| 待機：100mA@3.3V | |
| 串口電平 | TTL 電平（3.3V） |
| 工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、 HTTP Client、MQTT Client |
| Socket 連接 | 單鏈路 TCP 服務器最多支持 5 路客戶端連接 |
| 網絡協議 | IP、TCP/UDP、IPv4、APR、DHCP、DNS、HTTP、MQTT |
| IP 地址 | 可自定義（默認，192.168.3.7） |
| 域名解析 | 支持 |
| DNS 域名解析服務器 | 可自定義（默認 114.114.114. 114） |
| 配置方式 | 配置工具、AT 指令 |
| 本地端口 | 可自定義（默認，通道 1～通道 8 ：8001-8008） |
| 子網掩碼 | 255.255.255.0（默認，可自定義） |
| 網關 | 192.168.3.1（默認，可自定義） |
| 串口緩存 | n×3kByte |
| 打包機制 | 1024 Byte |
| 串口波特率 | 2400 ～ 115200 bps（默認 115200） |
| 數據位 | 8 |
| 停止位 | 1（默認）、2 |
| 校驗位 | None（默認）、 Odd 、Even |

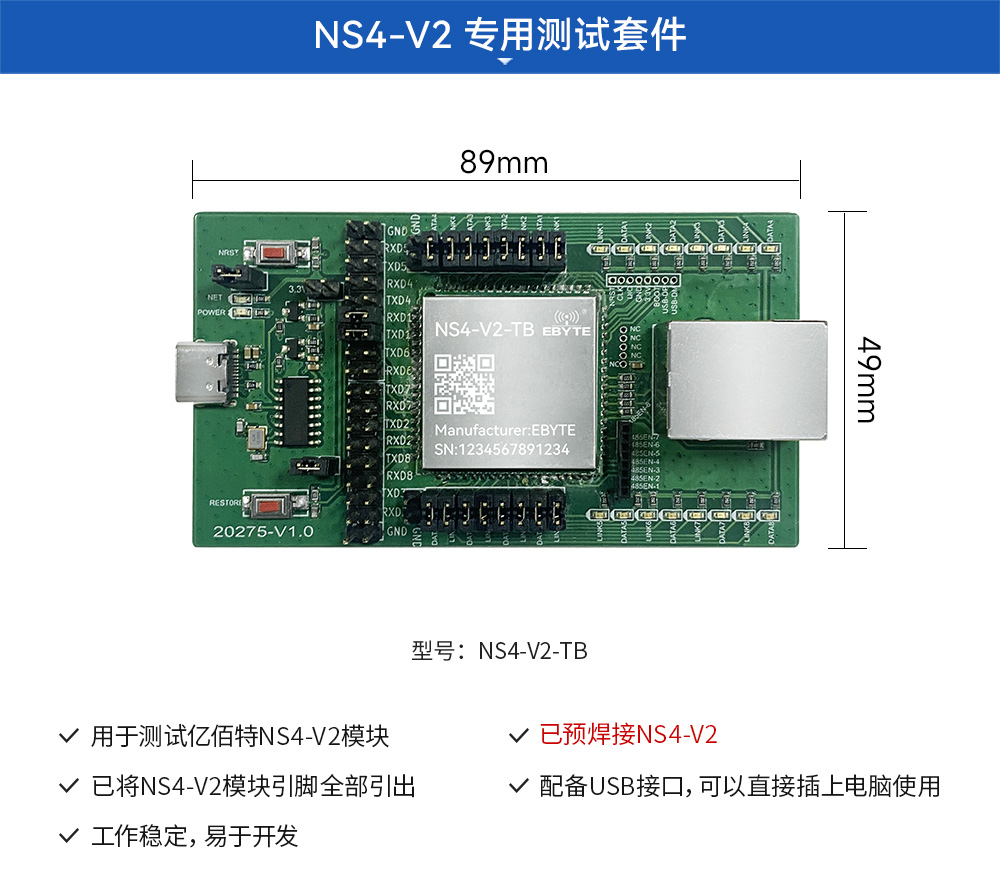

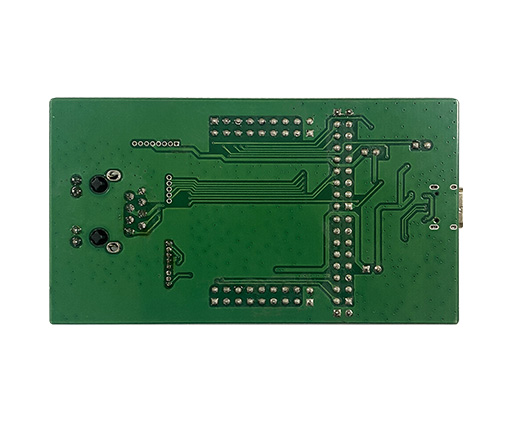

| 產品尺寸 | 89*49 mm |
| 產品重量 | 32.3g |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） |

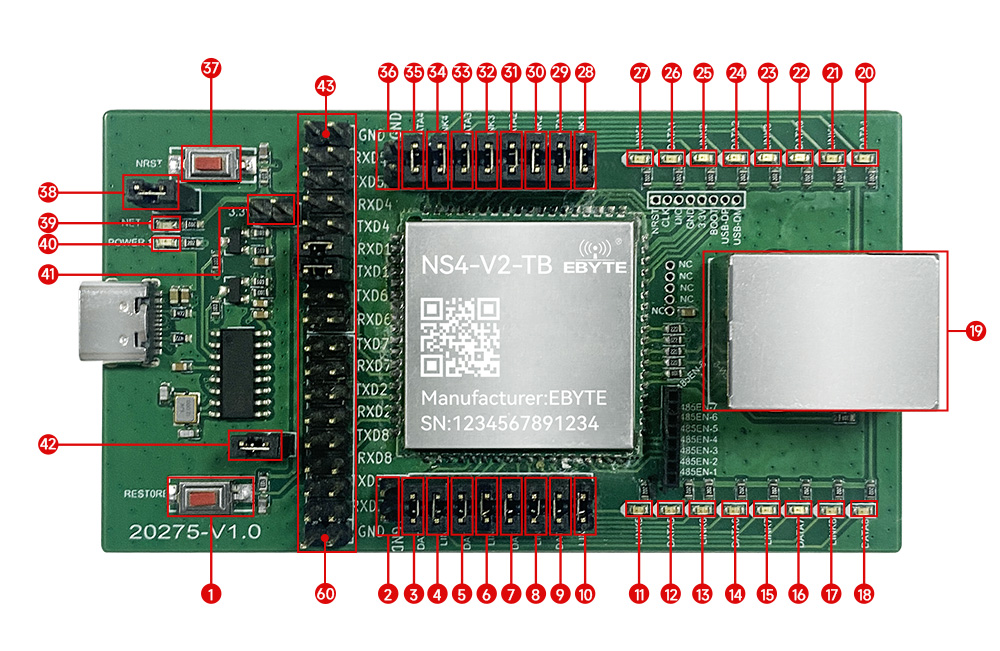

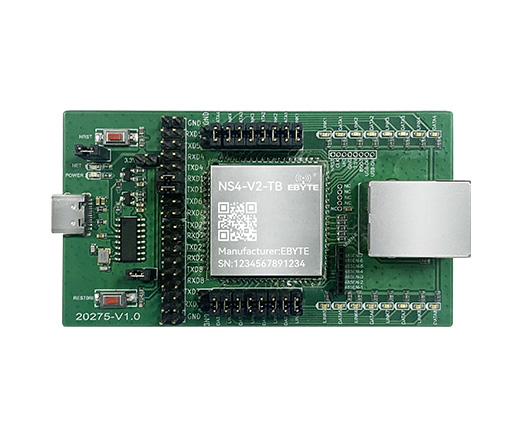

| 序號 | 名稱 | 說明 |
| 1 | RESTORE | 恢復出廠設置按鍵：設備上電狀態下按5～10秒設備恢復出廠設置；若按住此按鍵再上電則模組進入升級模式 |
| 2 | GND | 地線 |
| 3 | 跳線帽 | 通過跳線帽連接模組與data8_led指示燈 |
| 4 | 跳線帽 | 通過跳線帽連接模組與link8_led指示燈 |
| 5 | 跳線帽 | 通過跳線帽連接模組與data7_led指示燈 |
| 6 | 跳線帽 | 通過跳線帽連接模組與link7_led指示燈 |
| 7 | 跳線帽 | 通過跳線帽連接模組與data6_led指示燈 |
| 8 | 跳線帽 | 通過跳線帽連接模組與link6_led指示燈 |
| 9 | 跳線帽 | 通過跳線帽連接模組與data5_led指示燈 |
| 10 | 跳線帽 | 通過跳線帽連接模組與link5_led指示燈 |
| 11 | link5_led | 通道5鏈路連接指示燈 |
| 12 | data5_led | 通道5數據收發指示燈 |
| 13 | link6_led | 通道6鏈路連接指示燈 |
| 14 | data6_led | 通道6數據收發指示燈 |
| 15 | link7_led | 通道7鏈路連接指示燈 |
| 16 | data7_led | 通道7數據收發指示燈 |
| 17 | link8_led | 通道8鏈路連接指示燈 |
| 18 | data8_led | 通道8數據收發指示燈 |
| 19 | 以太網接口 | 支持10M/100M |
| 20 | data4_led | 通道4數據收發指示燈 |
| 21 | link4_led | 通道4鏈路連接指示燈 |
| 22 | data3_led | 通道3數據收發指示燈 |
| 23 | link3_led | 通道3鏈路連接指示燈 |
| 24 | data2_led | 通道2數據收發指示燈 |
| 25 | link2_led | 通道2鏈路連接指示燈 |
| 26 | data1_led | 通道1數據收發指示燈 |
| 27 | link1_led | 通道1鏈路連接指示燈 |
| 28 | 跳線帽 | 通過跳線帽連接模組與link1_led指示燈 |
| 29 | 跳線帽 | 通過跳線帽連接模組與data1_led指示燈 |
| 30 | 跳線帽 | 通過跳線帽連接模組與link2_led指示燈 |
| 31 | 跳線帽 | 通過跳線帽連接模組與data2_led指示燈 |
| 32 | 跳線帽 | 通過跳線帽連接模組與link3_led指示燈 |
| 33 | 跳線帽 | 通過跳線帽連接模組與data3_led指示燈 |
| 34 | 跳線帽 | 通過跳線帽連接模組與link4_led指示燈 |
| 35 | 跳線帽 | 通過跳線帽連接模組與data4_led指示燈 |
| 36 | GND | 地線 |
| 37 | NRST | 模組復位按鍵,按下重啟 |
| 38 | 跳線帽 | 通過跳線帽連接模組與網線連接指示燈 |
| 39 | NET | 網線連接指示燈：連接常亮 |
| 40 | POWER | 電源指示燈：上電常亮 |
| 41 | 跳線帽 | 輸出3.3V |
| 42 | 跳線帽 | 通過跳線帽連接向模組提供5V供電 |
| 43 | GND | 地線 |
| 44 | RXD5 | 串口5接收數據，測試該通道時需使用跳線帽分別短接RXD5和TXD5，其余通道斷開 |
| 45 | TXD5 | 串口5發送數據，測試該通道時需使用跳線帽分別短接RXD5和TXD5，其余通道斷開 |
| 46 | RXD4 | 串口4接收數據，測試該通道時需使用跳線帽分別短接RXD4和TXD4，其余通道斷開 |
| 47 | TXD4 | 串口4發送數據，測試該通道時需使用跳線帽分別短接RXD4和TXD4，其余通道斷開 |
| 48 | RXD1 | 串口1接收數據，測試該通道時需使用跳線帽分別短接RXD1和TXD1，其余通道斷開 |
| 49 | TXD1 | 串口1發送數據，測試該通道時需使用跳線帽分別短接RXD1和TXD1，其余通道斷開 |
| 50 | RXD6 | 串口6接收數據，測試該通道時需使用跳線帽分別短接RXD6和TXD6，其余通道斷開 |
| 51 | TXD6 | 串口6發送數據，測試該通道時需使用跳線帽分別短接RXD6和TXD6，其余通道斷開 |
| 52 | RXD7 | 串口7接收數據，測試該通道時需使用跳線帽分別短接RXD7和TXD7，其余通道斷開 |
| 53 | TXD7 | 串口7發送數據，測試該通道時需使用跳線帽分別短接RXD7和TXD7，其余通道斷開 |
| 54 | RXD2 | 串口2接收數據，測試該通道時需使用跳線帽分別短接RXD2和TXD2，其余通道斷開 |
| 55 | TXD2 | 串口2發送數據，測試該通道時需使用跳線帽分別短接RXD2和TXD2，其余通道斷開 |
| 56 | RXD8 | 串口8接收數據，測試該通道時需使用跳線帽分別短接RXD8和TXD8，其余通道斷開 |
| 57 | TXD8 | 串口8發送數據，測試該通道時需使用跳線帽分別短接RXD8和TXD8，其余通道斷開 |
| 58 | RXD3 | 串口3接收數據，測試該通道時需使用跳線帽分別短接RXD3和TXD3，其余通道斷開 |
| 59 | TXD3 | 串口3發送數據，測試該通道時需使用跳線帽分別短接RXD3和TXD3，其余通道斷開 |
| 60 | GND | 地線 |
